Сенсорный цветной ЖК-экран 5 дюймов TFT LCD 800 х 400 WKS50WV001-WCT

Код товара: CTTL14651

Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

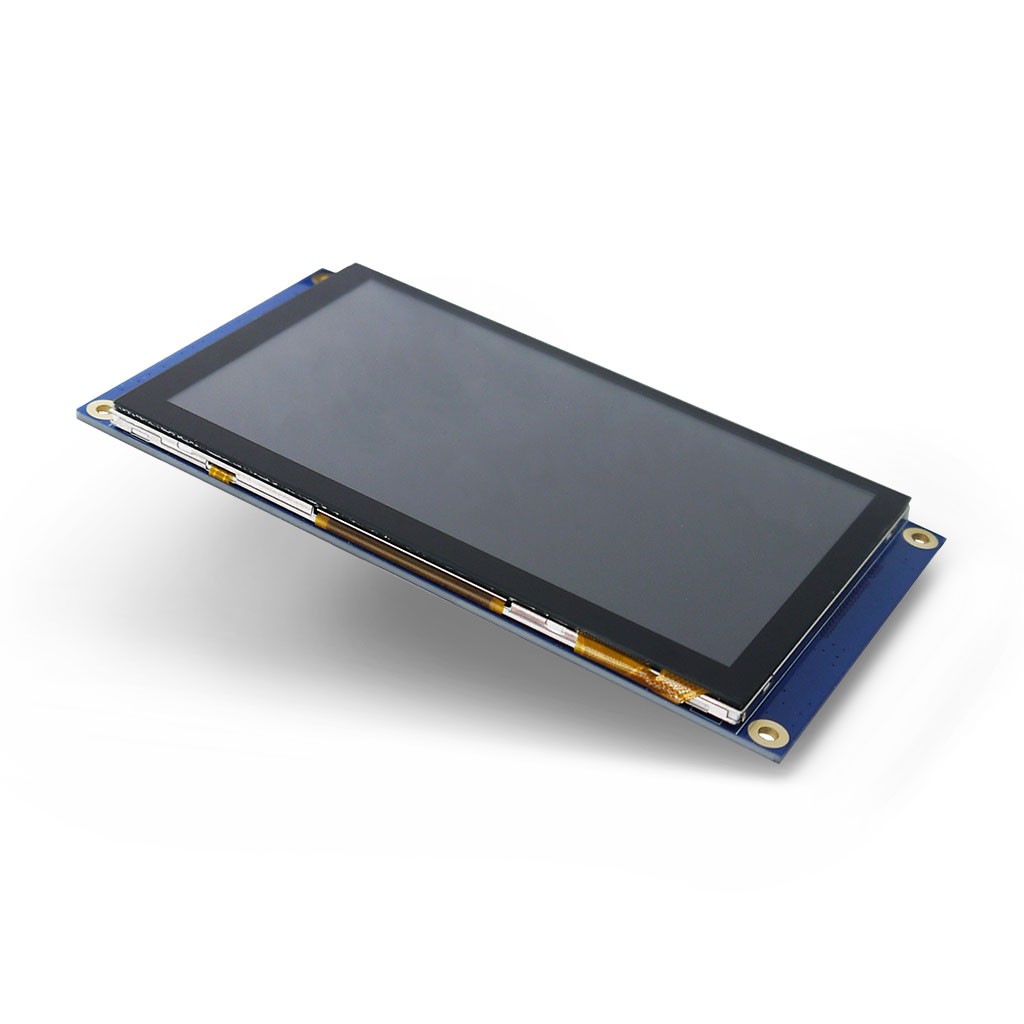

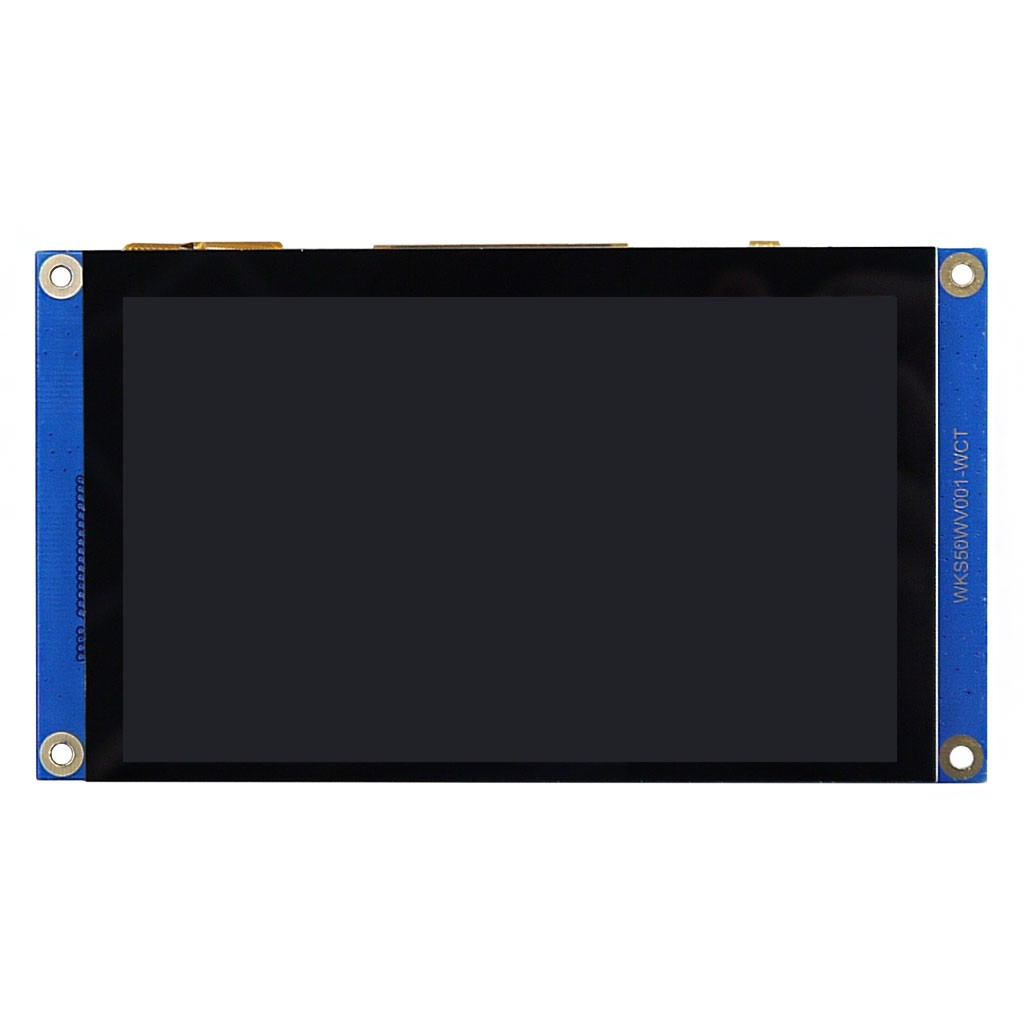

Снят с производства: WKS50WV001-WCT, photo 1

Снят с производства: WKS50WV001-WCT

Внимание! Модель снята с производства! Заменяется на WKS50WV014-WCT

Технические характеристики WKS50WV001-WCT

Модель: WKS50WV001-WCT

Питание: 5 В

Диагональ: 5 дюймов

Экран

Матрица: ЖК, TFT TN LCD

Рабочее напряжение: 3.3 В

Разрешение: 800 х 480 графических точек, WVGA

Размер графической точки: 0.135 х 0.135 мм

Соотношение сторон: 5:3

Цветовая палитра: RGB, 65536 оттенков

Графический контроллер: SSD1963QL9

Интерфейс: MCU 8080 16-бит, параллельный

Контрастность: 350:1

Яркость: 350 кд/м2

NTSC (цветовая гамма): 50%

Время отклика: 20 мсек

Направление инверсии серого: смещение на 6 часов

Углы обзора по горизонтали: 65°

Углы обзора по вертикали: В50° х Н60°

Активная область: 108.0 х 64.8 мм

Подсветка

Тип: 18 белых светодиодов, LED

Рабочее напряжение: 18.6 В

Сенсорная панель

Тип: ёмкостная

Рабочее напряжение: 3.3 В

Сенсорный контроллер: GT5688 Goodix

Интерфейс: I2C, последовательный

Адрес I2C: 0x14 или 0x5D (7-бит)

Мультитач: поддержка до 5 касаний

Активная область: 109.0 х 65.8 мм

Стекло: Cover Glass + ITO Glass (G+G)

Твёрдость поверхности: >6H

Прозрачность: >82%

Внешний интерфейс

Группа из 34 контактов (CON1) с шагом 2.54 мм

Разъём FFC/FPC 40 контактов (J4) с шагом 0.5 мм

Габариты и условия эксплуатации

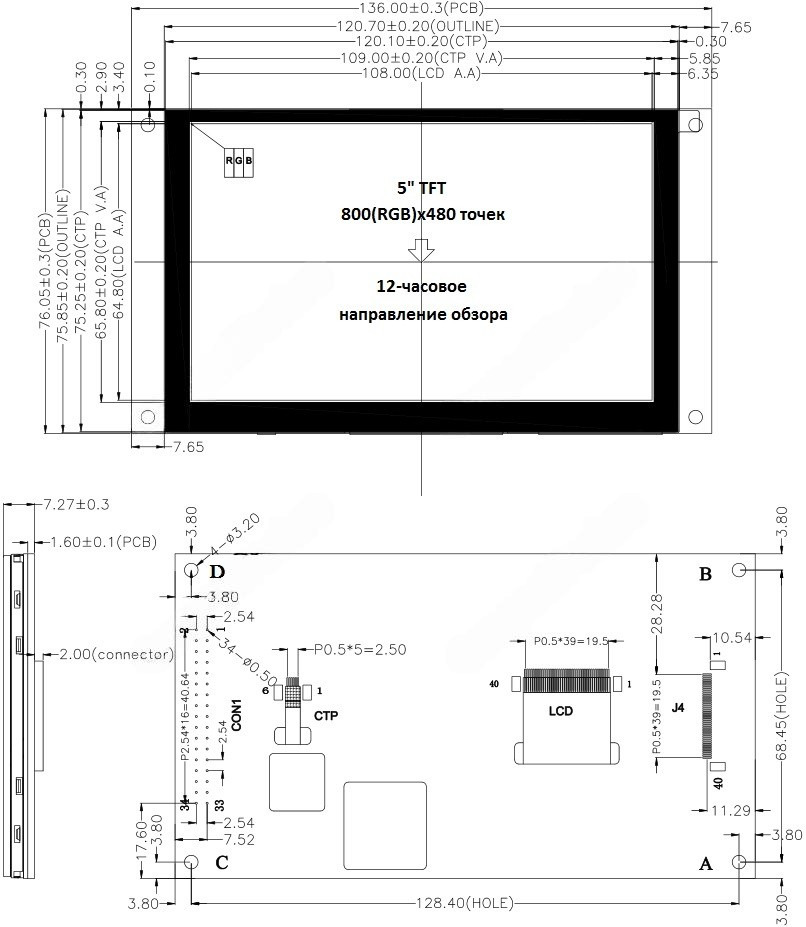

Размеры модуля: 136.0 х 76.05 х 7.27 мм

Температура эксплуатации: -20°С...+70°С

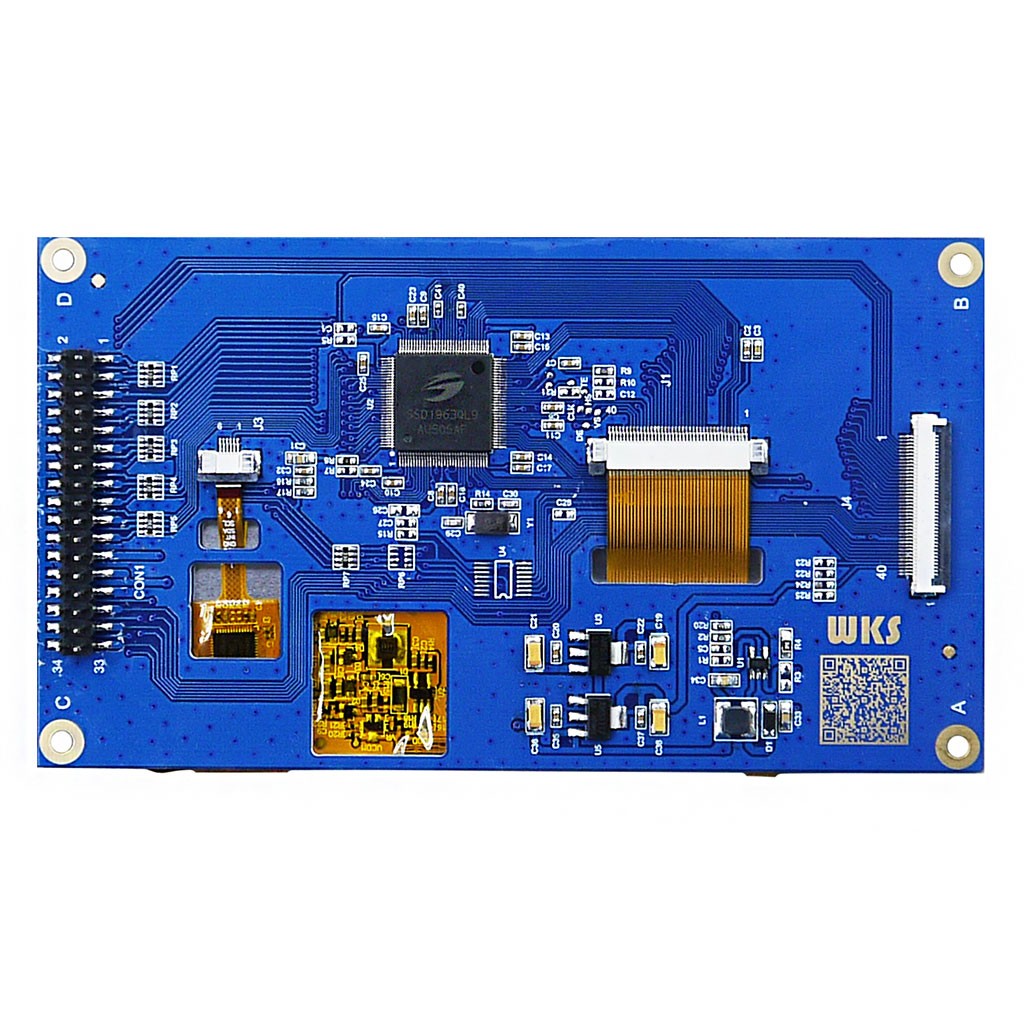

34-контактный интерфейс CON1 экранного модуля WKS50WV001-WCT

№ контакта	Обозначение	Назначение	Описание
1	CS	Вход	Сигнал выбора микросхемы
2	RS	Вход	Сигнал переключения между данными/командами
3	WR	Вход	Сигнал записи стробированных данных
4	RD	Вход	Сигнал чтения стробированных данных
5	RESET	Вход	Сигнал сброса LCD RESET, активен на низком уровне
6-21	D0-D15	Вход/Выход	Шина данных (D0:LSB; D15:MSB)
22	GND	Питание	Заземление
23	BL_CTRL	Вход	Управление подсветкой
24-25	NC	-	Нет подключения
26-27	GND	Питание	Заземление
28	VCC5V	Питание	Входное напряжение модуля 5 В
29	NC	-	Нет подключения
30	CTP_SDA	Вход/Выход	Cенсорная панель. Ввод/вывод данных I2C
31	CTP_INT	Вход	Cенсорная панель. Внешнее прерывание на хост
32	NC	-	Нет подключения
33	CTP_RST	Вход	Cенсорная панель. Внешний сигнал сброса, активен на низком уровне
34	CTP_SCL	Вход	Cенсорная панель. Сигнал тактирования I2C

40-контактный интерфейс FPC/FFC (J4) экранного модуля WKS50WV001-WCT

№ контакта	Обозначение	Назначение	Описание
1-2	GND	Питание	Заземление
3	CS	Вход	Сигнал выбора микросхемы
4	RS	Вход	Сигнал переключения между данными/командами
5	WR	Вход	Сигнал записи стробированных данных
6	RD	Вход	Сигнал чтения стробированных данных
7	RESET	Вход	Сигнал сброса LCD RESET, активен на низком уровне
8-23	D0-D15	Вход/Выход	Шина данных (D0:LSB; D15:MSB)
24	GND	Питание	Заземление
25	BL_CTRL	Вход	Управление подсветкой
26-29	NC	-	Нет подключения
30	VCC5V	Питание	Входное напряжение модуля 5 В
31	NC	-	Нет подключения
32	CTP_SDA	Вход/Выход	Cенсорная панель. Ввод/вывод данных I2C
33	CTP_INT	Вход	Cенсорная панель. Внешнее прерывание на хост
34	NC	-	Нет подключения
35	CTP_RST	Вход	Cенсорная панель. Внешний сигнал сброса, активен на низком уровне
36	CTP_SCL	Вход	Cенсорная панель. Сигнал тактирования I2C
37-38	NC	-	Нет подключения
39-40	GND	Питание	Заземление
