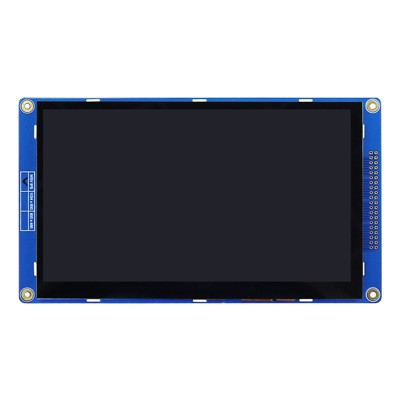

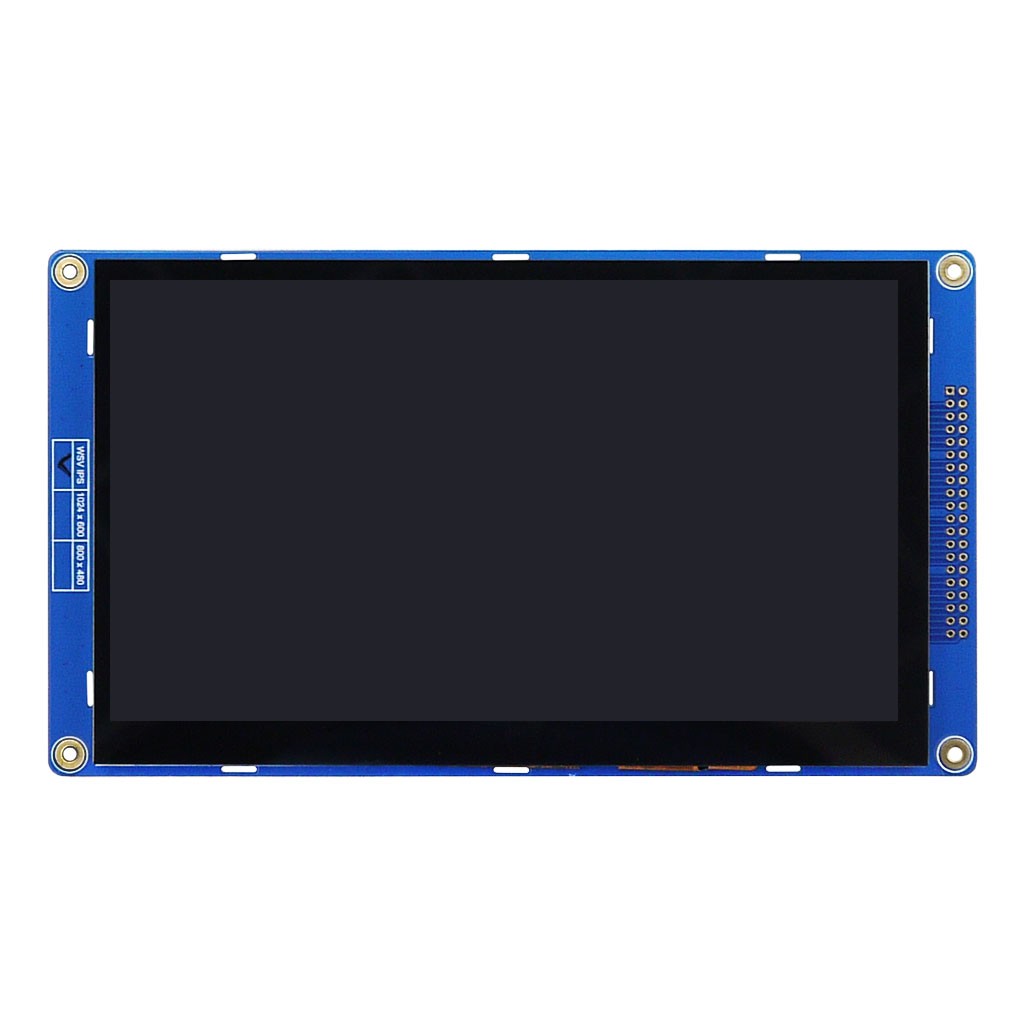

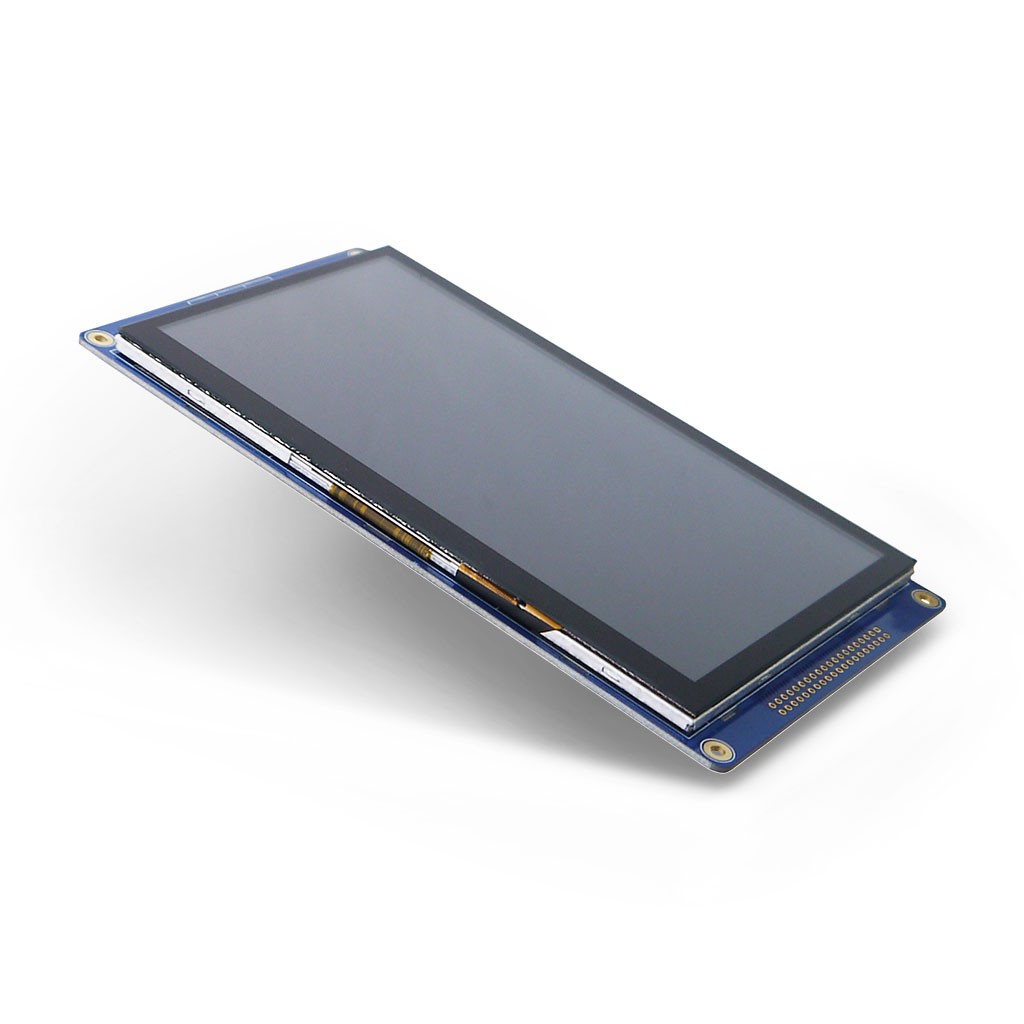

Графический IPS TFT LCD экран 7.0 с разрешением 1024*600 точек

Код товара: CTTL14652
Есть в наличии Есть в наличии
Графический IPS TFT LCD экран 7.0 с разрешением 1024*600 точек
5620 c   6340 c
5620 c   6340 c
Быстрый заказ

Заказ быстрым способом

Графический IPS TFT LCD экран 7.0 с разрешением 1024*600 точек

Цена: 5620 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Политику конфиденциальности,
Публичную оферту, Пользовательское соглашение

Быстрый заказ

Заказ быстрым способом

Графический IPS TFT LCD экран 7.0 с разрешением 1024*600 точек

Цена: 5620 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Публичную оферту, Политику конфиденциальности, Пользовательское соглашение
В корзину
Работаем без НДС
В корзину
Работаем без НДС
Графический IPS TFT LCD экран 7.0 с разрешением 1024*600 точек
Графический IPS TFT LCD экран 7.0  Графический IPS TFT LCD экран 7.0  Графический IPS TFT LCD экран 7.0

Описание


Технические характеристики


  • Модель: WKS70WSV036-WCT;
  • Диагональ: 7 дюймов;
  • Питание: 5 В;
  • Энергопотребление: 460 мА;
  • Экран;
  • Матрица: ЖК, TFT IPS LCD;
  • Рабочее напряжение: 3.3 В;
  • Разрешение: 1024 х 600 графических точек, WSVGA;
  • Размер графической точки: 0.1506 х 0.1432 мм;
  • Соотношение сторон: 128:75;
  • Цветовая палитра: 16.7 мил. оттенков;
  • Контроллеры развёртки: вертикальной HX8282-A11+T-CON / горизонтальной HX8696-A Himax;
  • Интерфейс: RGB888 24-бит, параллельный;
  • Время отклика: 25 мс;
  • Контрастность: 500:1;
  • Яркость: 200 кд/м2;
  • NTSC (цветовая гамма): 50%;
  • Углы обзора по горизонтали: 80-85°;
  • Углы обзора по вертикали: 80-85°;
  • Активная область: 154.21х85.92 мм;
    •
  • Подсветка:;
  • Тип: 21 белых светодиодов, LED;
  • Рабочее напряжение: 9.3 В;
    •
  • Сенсорная панель;
  • Тип: ёмкостная;
  • Рабочее напряжение: 3.3 В;
  • Контроллер: FT5446U FocalTech;
  • Интерфейс: I2C, последовательный;
  • Мультитач: поддержка до 10 касаний;
  • Активная область: 155.48 х 87.32 мм;
  • Стекло: Cover Glass + ITO Glass (G+G);
  • Твёрдость поверхности: >6H;
  • Прозрачность: >82%;
    •

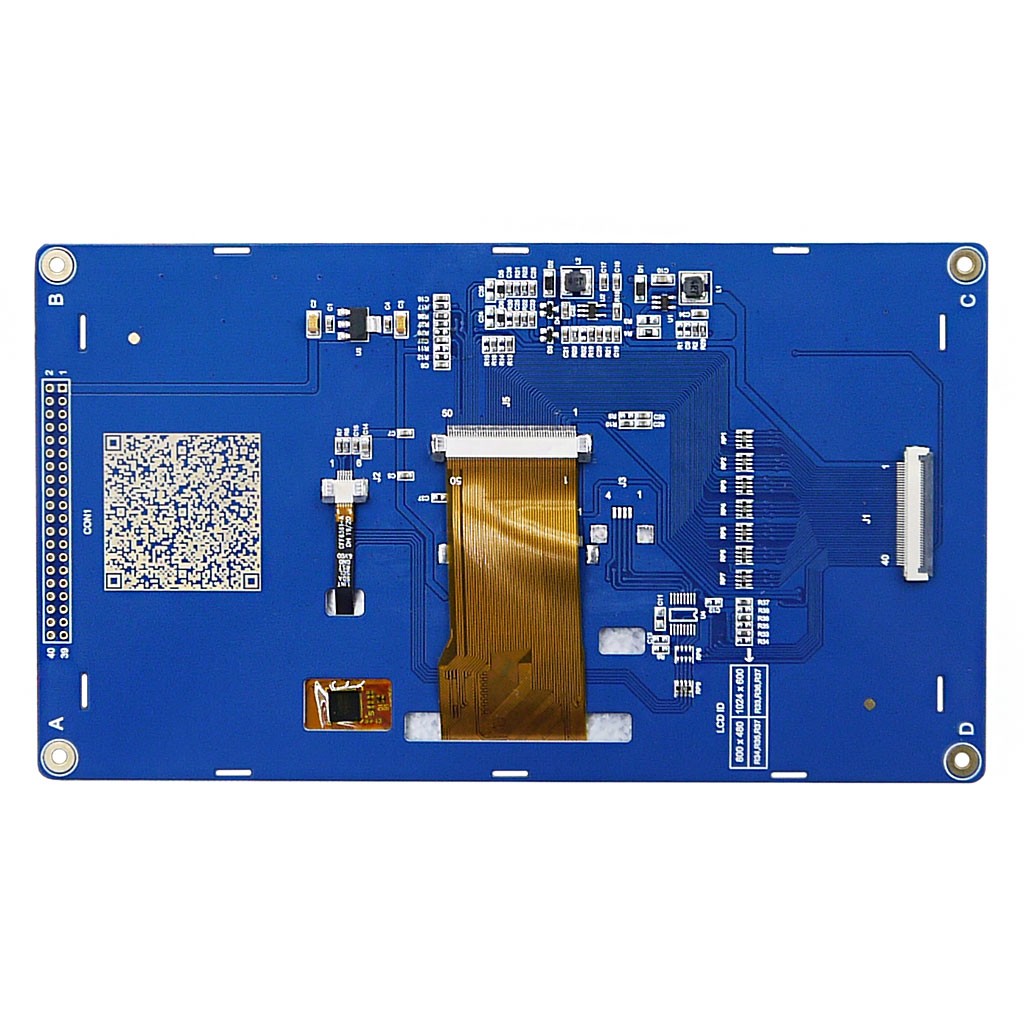

  • Коммутационный интерфейс;
  • Группа из 40 контактов с шагом 2.54 мм, маркировка CON1;
  • Разъём FFC/FPC 40 контактов с шагом 0.5 мм, маркировка J1;
    •
  • Размеры модуля: 185.0 х 105.0 х 8.45 мм;
  • Температура эксплуатации: -20°C...+70°C;
    •

    Интерфейс экранного модуля WKS70WSV036-WCT, 40-контактные разъёмы CON1 и J1


    № контакта Обозначение Назначение Описание
    1-2 VCC5V Питание Входное напряжение модуля 5 В
    3-10 R0-R7 Вход 8-битный цифровой вход данных Red (R0:LSB; R7:MSB)
    11 GND Питание Общий (ноль)
    12-19 G0-G7 Вход 8-битный цифровой вход данных Green (G0:LSB; G7:MSB)
    20 GND Питание Общий (ноль)
    21-28 B0-B7 Вход 8-битный цифровой вход данных Blue (B0:LSB; B7:MSB)
    29 GND Питание Общий (ноль)
    30 DCLK Вход Сигнал синхронизации
    31 HSYNC Вход Горизонтальная синхронизация
    32 VSYNC Вход Вертикальная синхронизация
    33 DEN Вход Управление потоком передачи данных
    34 BL_CTR Вход Управление подсветкой
    35 CTP_RST Вход Cенсорная панель. Внешний сигнал сброса, активен на низком уровне
    36 CTP_SDA Вход/Выход Cенсорная панель. Ввод/вывод данных I2C
    37 NC - Нет подключения
    38 CTP_SCL Вход Cенсорная панель. Сигнал тактирования I2C
    39 CTP_INT Вход Cенсорная панель. Внешнее прерывание на хост
    40 LCD_RST Вход Внешний сигнал сброса LCD, активен на низком уровне

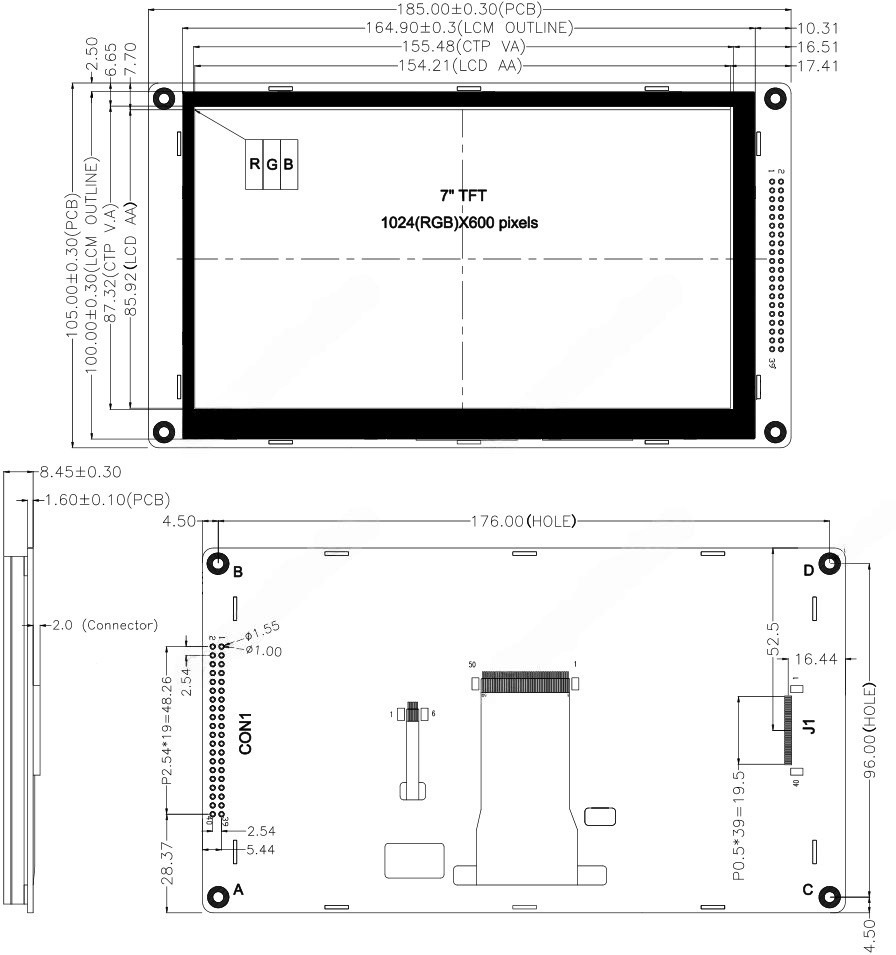

    Физические размеры модуля, мм


    Физические размеры модуля с экраном 7 дюймов WKS70WSV036-WCT


    Документация модуля с экраном 7" WKS70WSV036-WCT


  • Спецификация WKS70WSV036-WCT (англ., PDF);
  • Приложение к спецификации WKS70WSV036-WCT (англ., PDF);
  • Драйвер строки ЖК-панели HX8696 (англ., PDF);
  • Драйвер столбца ЖК-панели HX8282-A11 (англ., PDF);
  • Контроллер сенсорной панели FT5446 (англ., PDF);
  • Библиотека для работы с мобильными процессорами MTK, Qualcomm, Spreadtrum (rar-архив);
  • Библиотека программирования WKS70WV036-WCT для платформы STM32 (zip-архив);

    • ------------------
