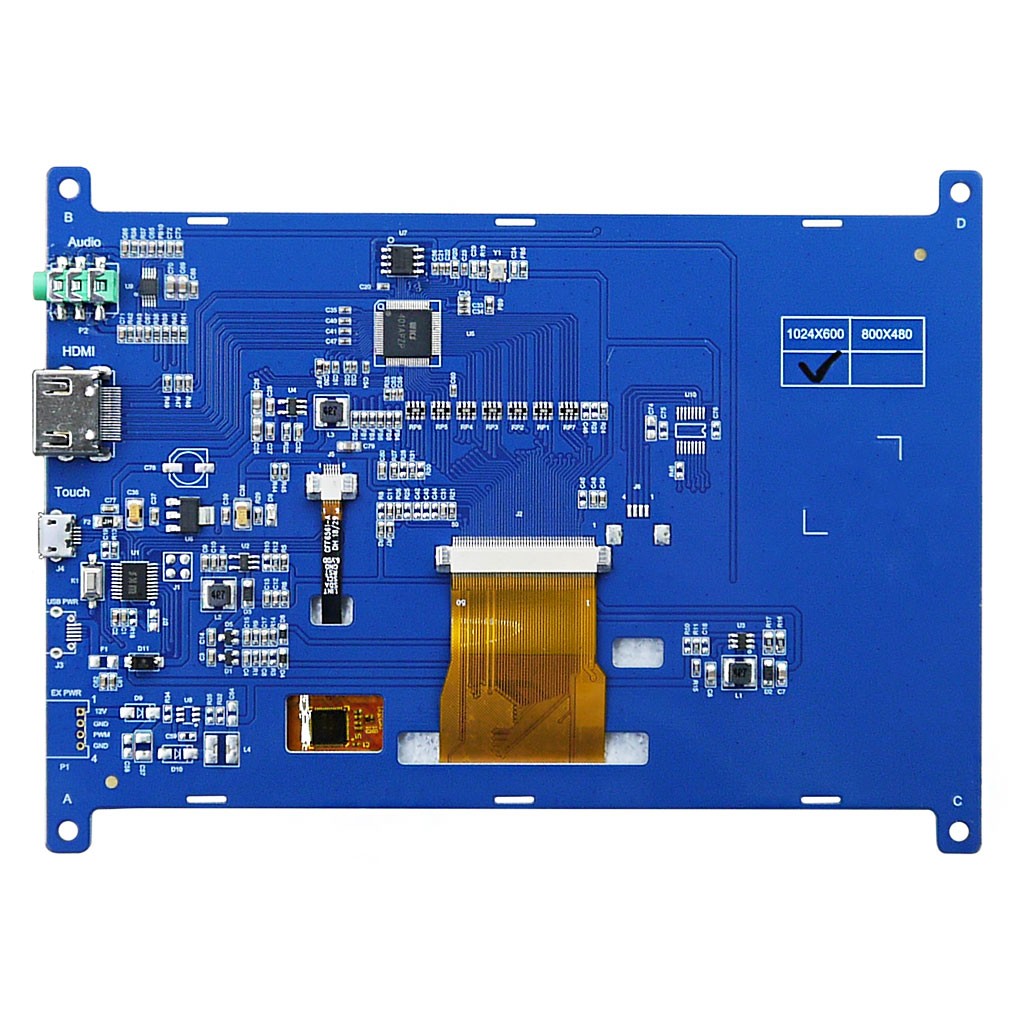

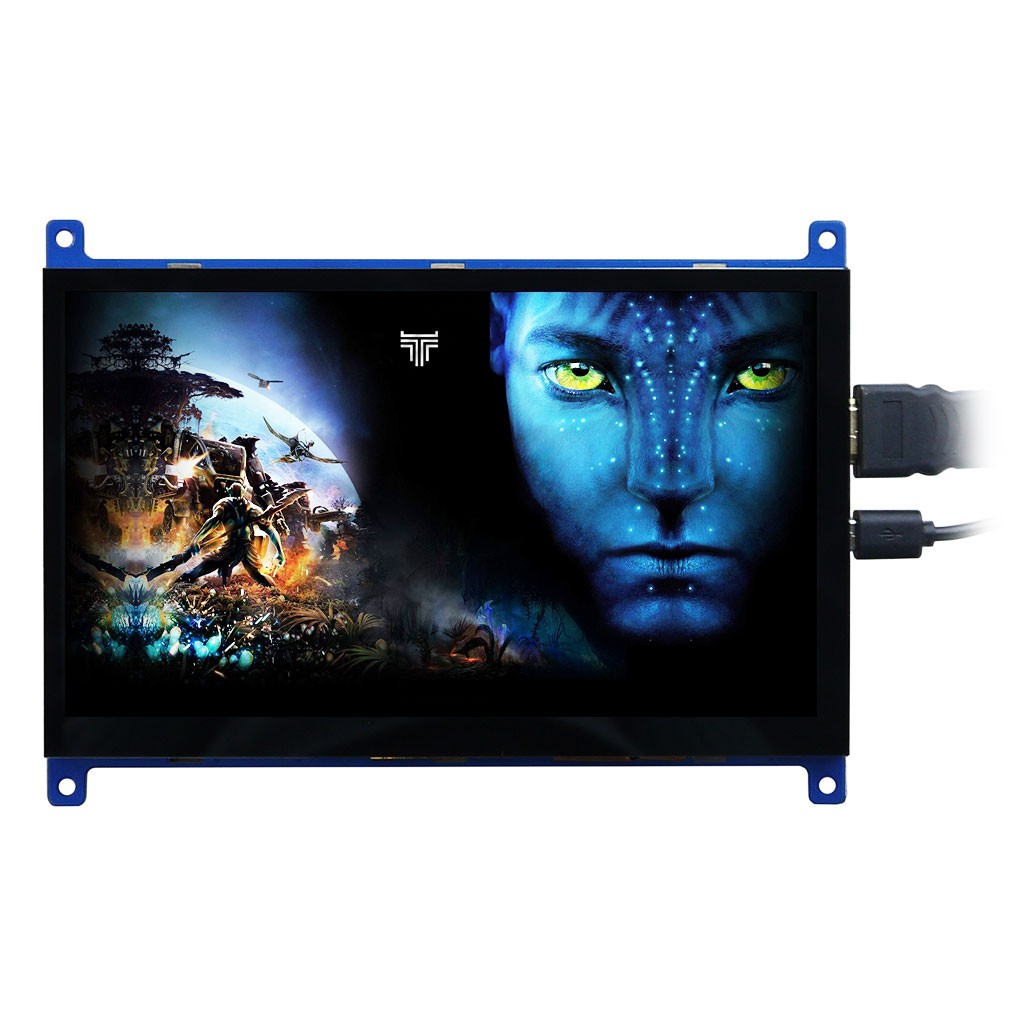

Модуль цветного экрана 7 дюймов

Код товара: CTTL14660
Есть в наличии Есть в наличии
Модуль цветного экрана 7 дюймов
7600 c
7600 c
Быстрый заказ

Заказ быстрым способом

Модуль цветного экрана 7 дюймов

Цена: 7600 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Политику конфиденциальности,
Публичную оферту, Пользовательское соглашение

Быстрый заказ

Заказ быстрым способом

Модуль цветного экрана 7 дюймов

Цена: 7600 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Публичную оферту, Политику конфиденциальности, Пользовательское соглашение

В корзину
Работаем без НДС
В корзину
Работаем без НДС
Модуль цветного экрана 7 дюймов

Модуль цветного экрана 7 дюймов  Модуль цветного экрана 7 дюймов

Описание


Технические характеристики


  • Модель: WKS70WSV002-WCT;
  • Питание: 5В, mUSB;
  • Энергопотребление: 500 мА;
  • Диагональ: 7.0 дюймов;
  • Цифровой приёмник: WKS401APZP (TFP401APZP);
  • Звук: стереовыход, разъём AUX OUT под аудио штекер 3.5мм;
  • Экран:;
  • Матрица: ЖК, TFT TN LCD;
  • Рабочее напряжение: 3.3В;
  • Разрешение: 1024 х 600 графических точек, WSVGA;
  • Размер графической точки: 0.1506 х 0.1412 мм;
  • Соотношение сторон: 128:75;
  • Цветовая палитра: 16.7 млн. оттенков;
  • Интерфейс: HDMI (Type-A);
  • Контрастность: 320:1;
  • Яркость: 250 кд/м2;
  • NTSC (цветовая гамма): 50%;
  • Время отклика: 25 мсек;
  • Направление инверсии уровня шкалы серого: смещение на 6 часов;
  • Углы обзора по горизонтали: П80° х Л80°;
  • Углы обзора по вертикали: В60° х Н70°;
  • Активная область: 154.21 х 85.92 мм;
  • Подсветка: 21 белых светодиодов, LED;
  • Сенсорная панель;
  • Тип: ёмкостная;
  • Рабочее напряжение: 3.3В;
  • Сенсорный контроллер: FT5426DQ8, I2C;
  • Интерфейс: mUSB;
  • Мультитач: поддержка до 5 касаний;
  • Активная область: 155.48 х 87.32 мм;
  • Стекло: Cover Glass + ITO Glass (G+G);
  • Твёрдость поверхности: >6H;
  • Прозрачность: >82%;
  • Поддержка: Windows 7/8/10, Linux, Android;
  • Температура эксплуатации: -20°C...+70°C;
  • Размеры модуля: 165.3 х 121.0 х 7.95 мм;
  • Вес (брутто): 420 г.;

  • Комплектация


  • 1х Дисплей WKS70WSV002-WCT;
  • 1х Кабель HDMI/HDMI;
  • 1x Кабель USB-A/USB Micro-B;
  • 1x Монтажный коплект: 4 гайки + 4 винта;

  • Коммуникационный интерфейс WKS70WSV002-WCT


    Коннектор HDMI

    Номер контакта Назначение Описание
    1 TMDS Data2+ Положительная (плюсовая) сторона канала 2 дифференциальной пары данных TMDS красного цвета
    2 TMDS Data2 Shield Общий (земля)
    3 TMDS Data2- Отрицательная (минусовая) сторона канала 2 дифференциальной пары данных TMDS красного цвета
    4 TMDS Data1+ Положительная (плюсовая) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета
    5 TMDS Data1 Shield Общий (земля)
    6 TMDS Data1- Отрицательная (минусовая) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета
    7 TMDS Data0+ Положительная (плюсовая) сторона канала 0 дифференциальной пары данных TMDS синего цвета
    8 TMDS Data0 Shield Общий (земля)
    9 TMDS Data0- Отрицательная (минусовая) сторона канала 0 дифференциальной пары данных TMDS синего цвета
    10 TMDS Clock+ Положительная (плюсовая) сторона канала синхронизации дифференциальной пары данных TMDS
    11 TMDS Clock Shield Общий (земля)
    12 TMDS Clock- Отрицательная (минусовая) сторона канала синхронизации дифференциальной пары данных TMDS
    13 CEC Нет подключения
    14 Reserved(N.C.) Нет подключения
    15 SCL Канал обмена данными DDC, сигнал тактирования SCL шины I2C
    16 SDA Канал обмена данными DDC, сигнал данных SDA шины I2C
    17 DDC/CEC Ground Общий (земля)
    18 +5V Power Напряжение питания +5В
    19 Hot Plug Detect Цифровой индикатор "горячего" подключения



    Коннектор USB Micro-B

    Номер Назначение Описание
    1 VUSB Напряжение питания +5В
    2 D- Минусовая линия шины данных USB
    3 D+ Плюсовая линия шины данных USB
    4 NC Нет подключения
    5 GND Общий (земля)

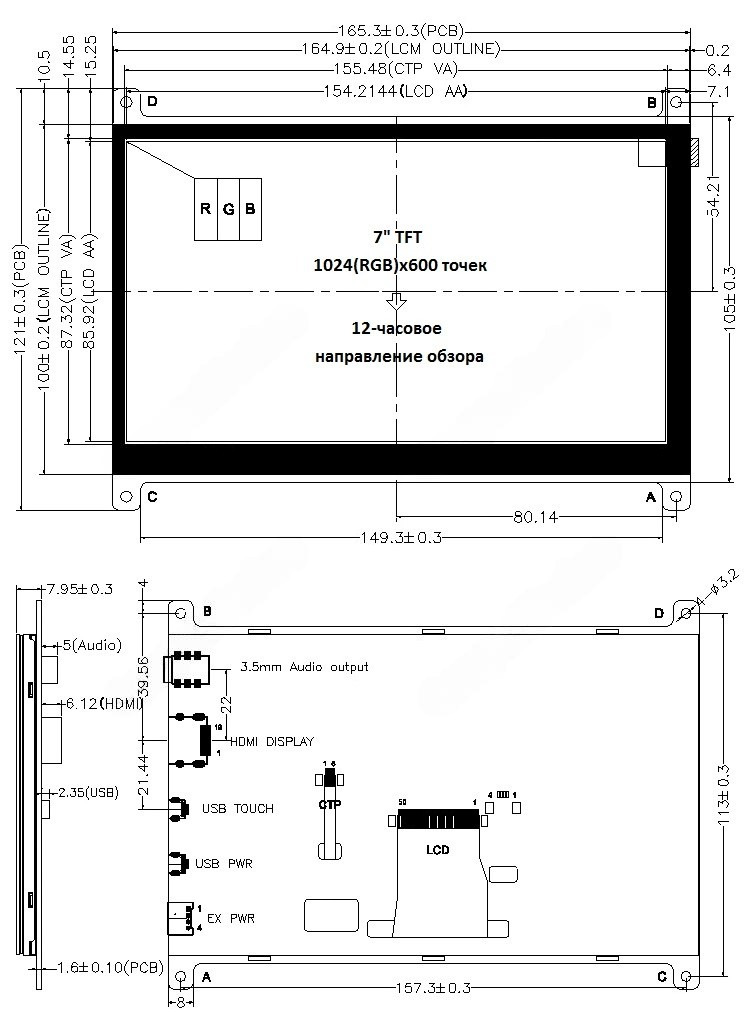

    Физические размеры модуля, мм


    Физические размеры модуля с TFT LCD экраном WKS70WSV002-WCT




    Документация


  • Спецификация WKS70WSV002-WCT (англ., PDF);
  • Контроллер сенсорной панели FT5426 (англ., PDF);

  • ------------------
