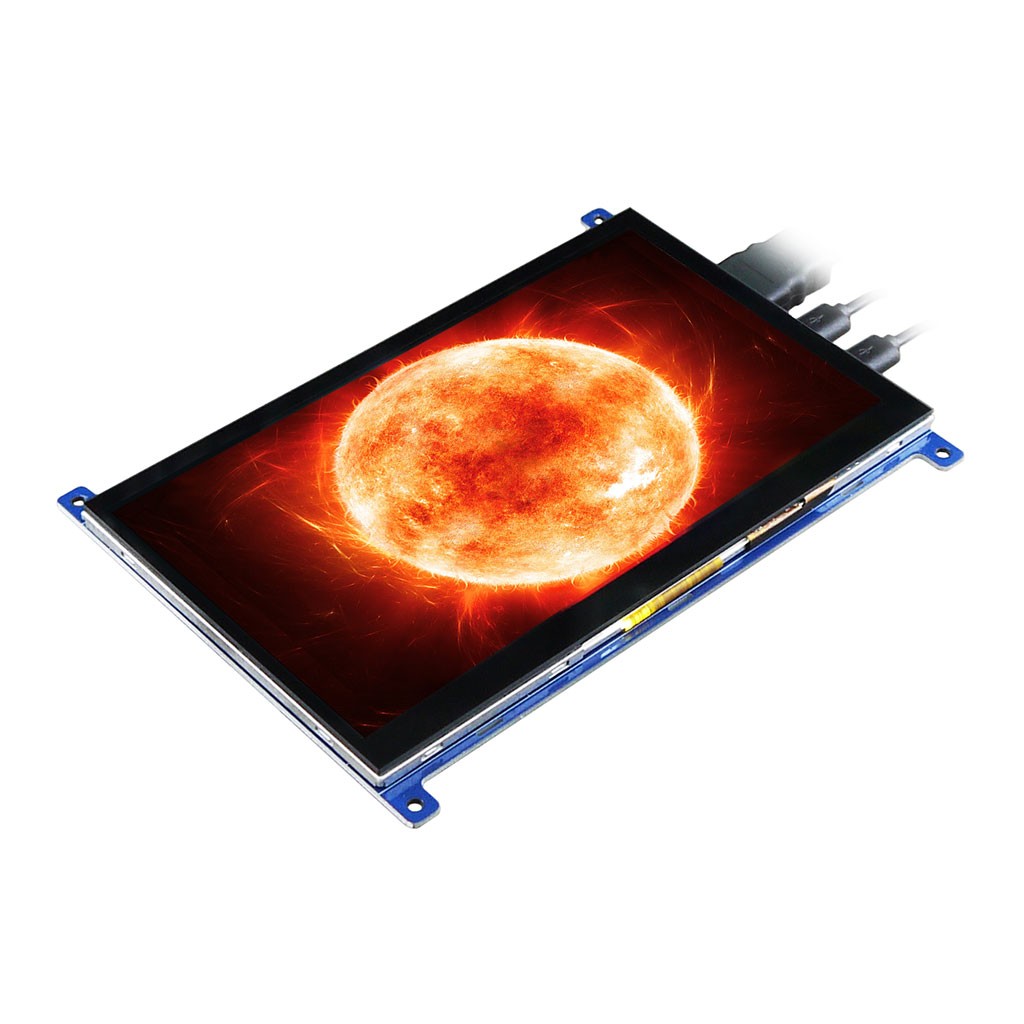

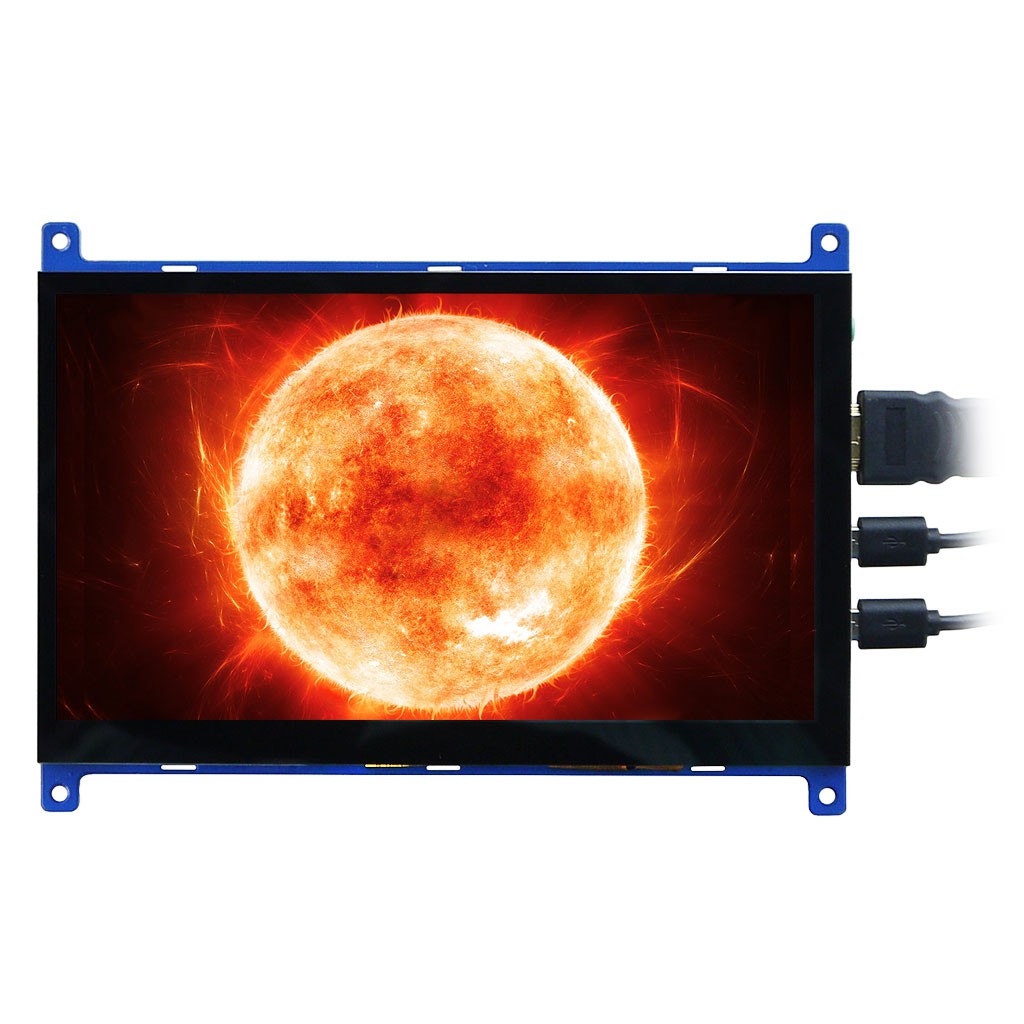

ЖК-дисплей 7 дюймов повышенной яркости WKS70WSV019-WCT
Код товара: CTTL14663
Есть в наличии| 7040 c |
| 7040 c |
 |
|
|
Описание
Технические характеристики
Комплектация

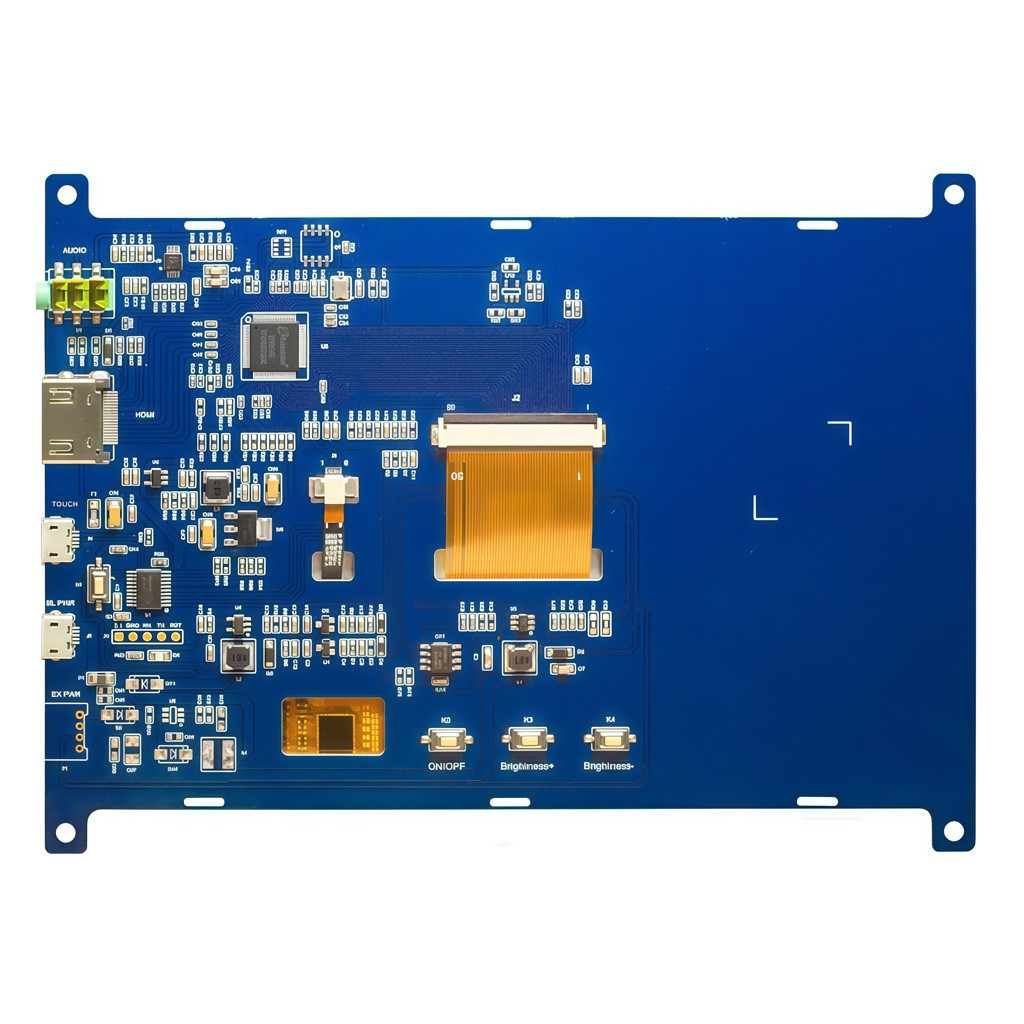

Интерфейс WKS70WSV019-WCT
Коннектор HDMI
| Номер | Обозначение | Назначение |
| 1 | TMDS Data2+ | Положительная (плюсовая) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
| 2 | TMDS Data2 Shield | Общий (земля) |
| 3 | TMDS Data2- | Отрицательная (минусовая) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
| 4 | TMDS Data1+ | Положительная (плюсовая) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 5 | TMDS Data1 Shield | Общий (земля) |
| 6 | TMDS Data1- | Отрицательная (минусовая) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 7 | TMDS Data0+ | Положительная (плюсовая) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
| 8 | TMDS Data0 Shield | Общий (земля) |
| 9 | TMDS Data0- | Отрицательная (минусовая) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
| 10 | TMDS Clock+ | Положительная (плюсовая) сторона канала синхронизации дифференциальной пары данных TMDS |
| 11 | TMDS Clock Shield | Общий (земля) |
| 12 | TMDS Clock- | Отрицательная (минусовая) сторона канала синхронизации дифференциальной пары данных TMDS |
| 13 | CEC | Нет подключения |
| 14 | Reserved(N.C.) | Нет подключения |
| 15 | SCL | Канал обмена данными DDC, сигнал тактирования SCL шины I2C |
| 16 | SDA | Канал обмена данными DDC, сигнал данных SDA шины I2C |
| 17 | DDC/CEC Ground | Общий (земля) |
| 18 | +5V Power | Напряжение питания +5В |
| 19 | Hot Plug Detect | Цифровой индикатор "горячего" подключения |
Коннектор USB Micro-B
| Номер | Обозначение | Назначение |
| 1 | VUSB | Напряжение питания +5В |
| 2 | D- | Минусовая линия шины данных USB |
| 3 | D+ | Плюсовая линия шины данных USB |
| 4 | NC | Нет подключения |
| 5 | GND | Общий (земля) |

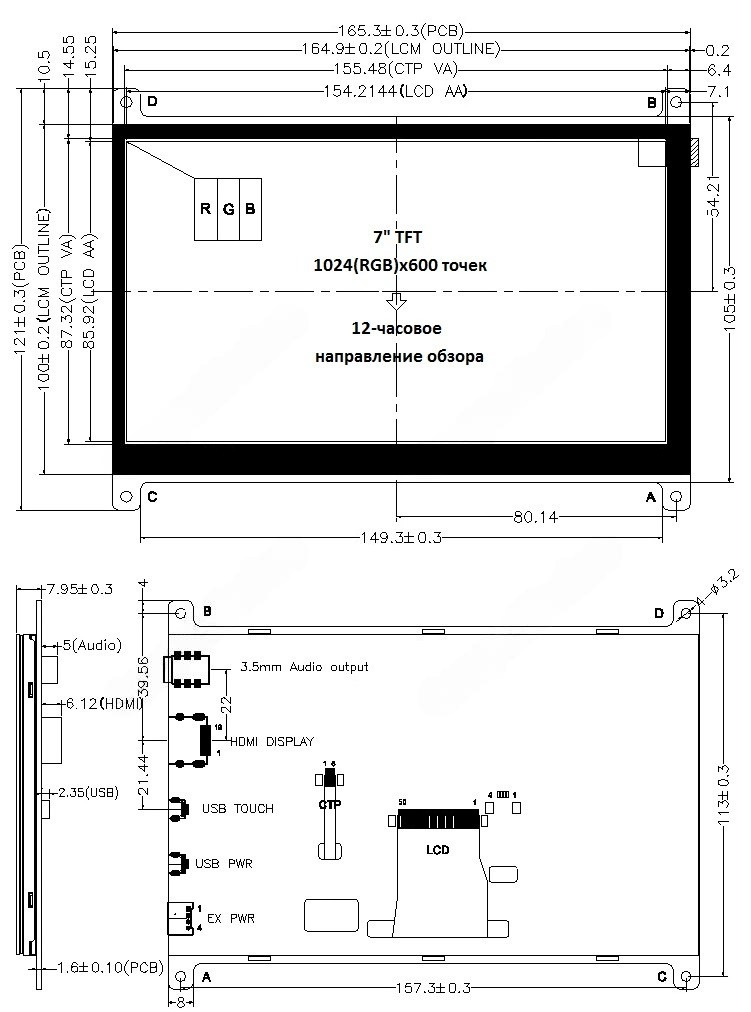

Физические размеры модуля, мм
 |
Документация модуля с экраном 7.0" WKS70WSV019-WCT
------------------
СЕЕД14663:7040
