Контроллер бесконтактной сварки двухимпульсный, на симисторе больщой мощности BTA41600B
Код товара: CTTL14042
Есть в наличии| 5490 c |
| 5490 c |
 |
|
|
Требуется установка радиатора!!!
Технические характеристики

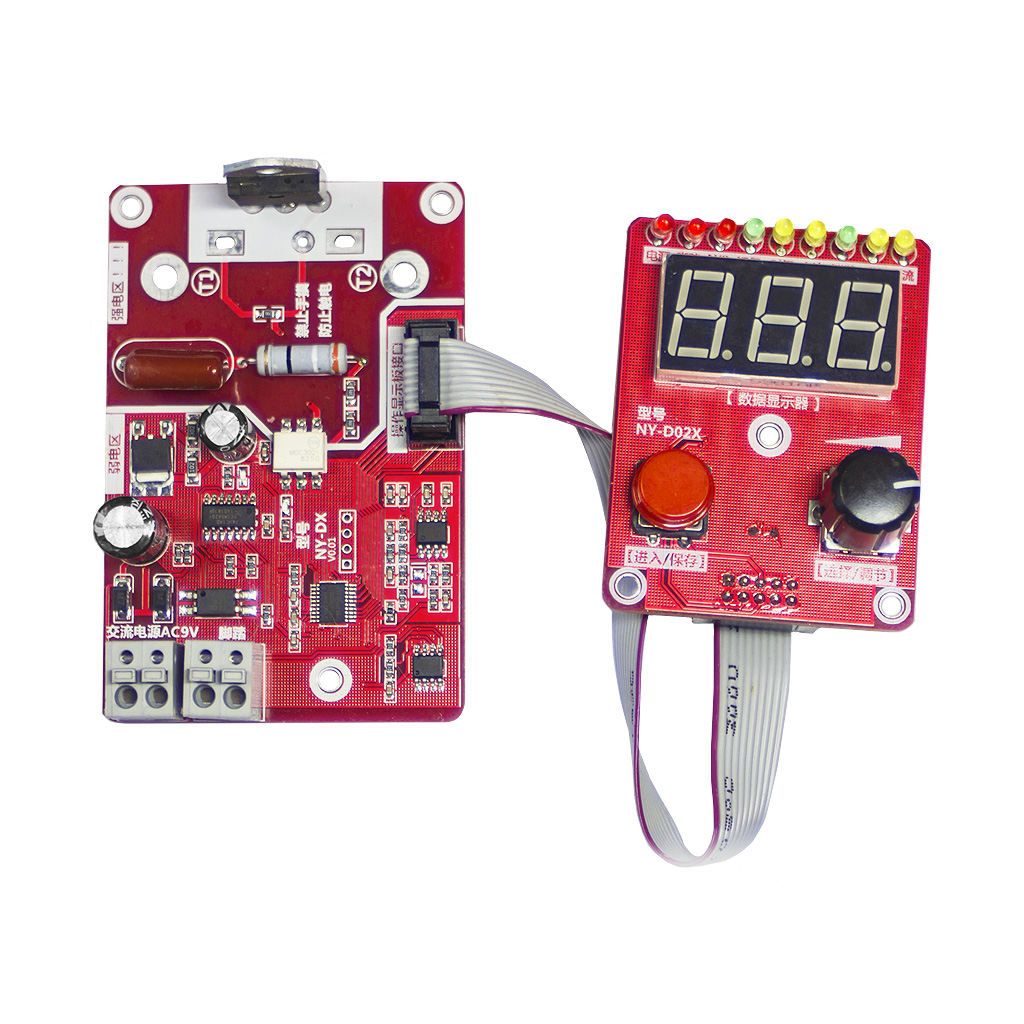

Плата с контроллером NY-DXV0.01/NY-D02X на симисторе переменного тока BTA41600B (40А) служит неотъемлемой частью аппарата импульсной точечной сварки в проектах с самостоятельной сборкой устройства. Основанная на чипе STM8 вместе с микросхемой энергонезависимой памяти, плата контроллера позволяет настраивать ключевые параметры сварочного аппарата, такие как длительность первого и второго импульсов, задержка между импульсами, а также мощность каждого разряда. Плата контроллера содержит выносной блок управления с однорядным набором светодиодных индикаторов, 3-символьным дисплеем, пользовательскими кнопкой и энкодером настройки. Разноцветные LED-индикаторы предназначены для информирования о состояниях прибора, служат идентификаторами для всех настраиваемых параметров, существующих в схеме управления сварочного аппарата. Символьный дисплей и кнопка с поворотным энкодером носят функции редактирования и сохранения в памяти значений настраиваемых параметров.

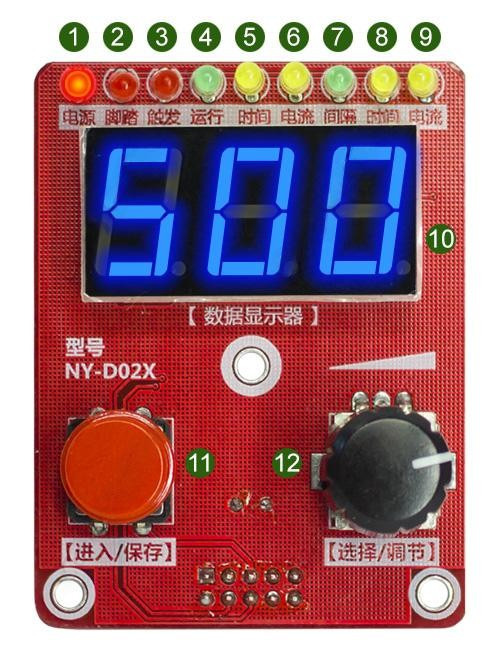

Элементы управления прибором, световая индикация
| № | Цвет индикатора | Описание |
| 1 | Красный | Питание эл.схемы. Постоянно включен |
| 2 | Красный | Триггер. Включается в момент замыкания ножной педали или концевика на ручке электрода |
| 3 | Красный | Импульс. Включается на время генерации сварочного импульса |
| 4 | Зелёный | Режим счётчика наработанных импульсов |
| 5 | Жёлтый | Длительность 1-го импульса в периодах (1 период - 20 мс) |
| 6 | Жёлтый | Мощность 1-го импульса в % (30 - 99.9%) |
| 7 | Зелёный | Задержка между 1-м и 2-м импульсами в периодах (1 период - 20 мс) |
| 8 | Жёлтый | Длительность 2-го импульса в периодах (1 период - 20 мс) |
| 9 | Жёлтый | Мощность 2-го импульса в % (30 - 99.9%) |
| 10 | 3-символьный индикатор вывода значений счётчика наработки и настраиваемых параметров | |
| 11 | Кнопка для входа в режим редактирования параметров (мерцающий дисплей), для сохранения параметра в памяти устройства с выходом из режима редактирования, для сброса счётчика наработки (двойное нажатие) | |
| 12 | Поворотный энкодер для переключения между настраиваемыми параметрами и для регулировки их значений | |
Схема сборки аппарата точечной сварки
Предупреждение!
Аппарат точечной сварки работает в диапазоне повышенного напряжения переменного тока, опасного для человека. Сборка и эксплуатация устройства должна осуществляться с соблюдением норм и правил электробезопасности при обращении с высоковольтными электроприборами.
Примечание. Кроме платы контроллера аппарата точечной сварки, для сборки полноценного устройства потребуются следующие компоненты: сварочные электроды, ножная педаль или иной электромеханический триггер (управление выходным импульсом), понижающий трансформатор переменного тока 220В/9В AC для питания платы контроллера NY-DX и силовой высокотоковый трансформатор (модифицированный МОТ) с выходным током не менее 450-500А.
------------------
