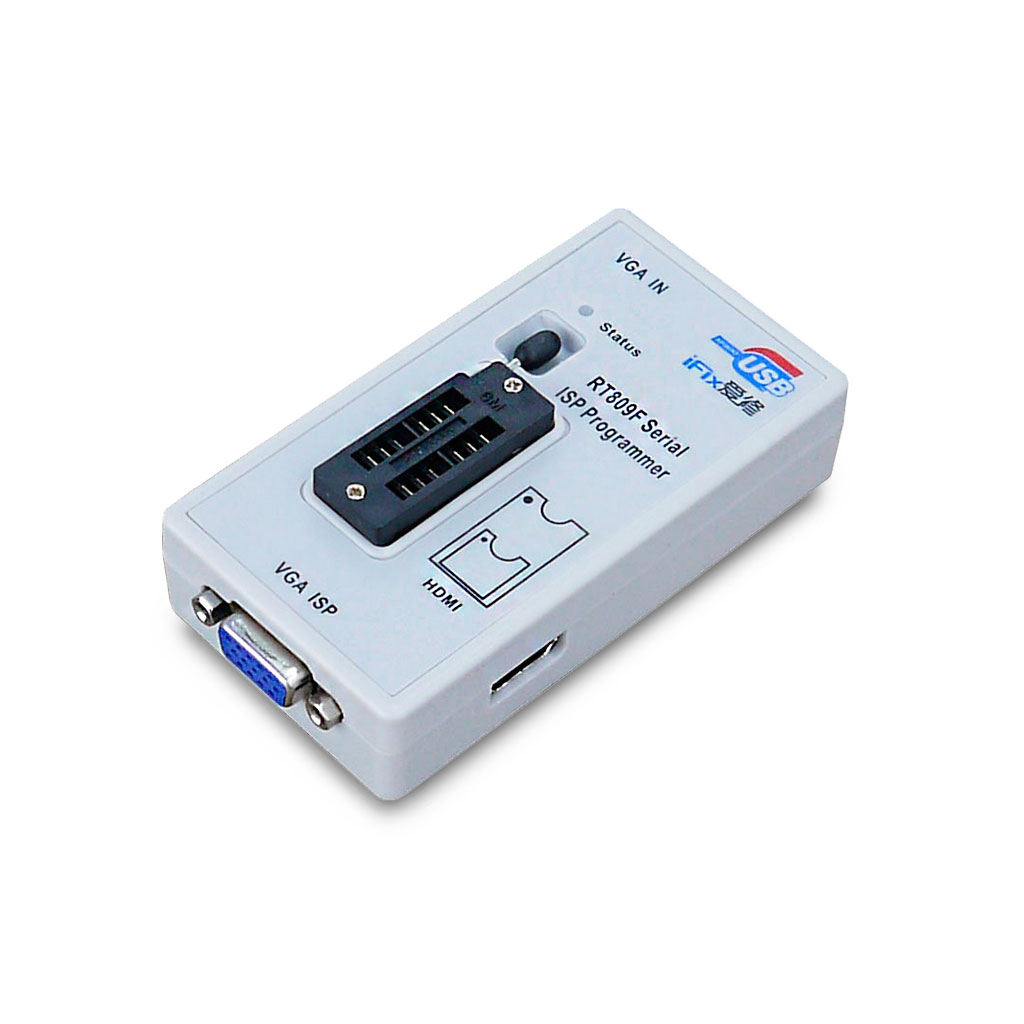

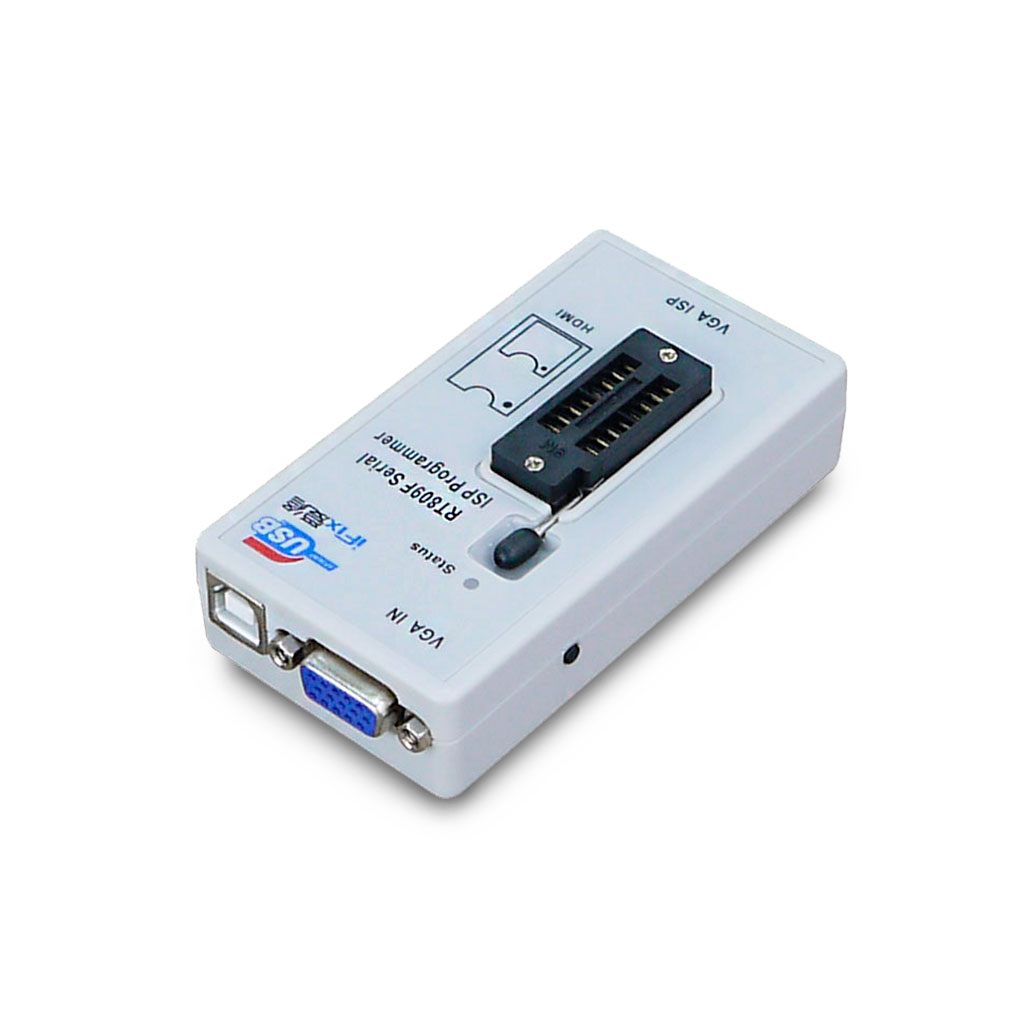

Программатор универсальный RT809F профессиональный

Код товара: CTTL12855

Описание

Программатор универсальный RT809F профессиональный

Технические характеристики:
Модель:RT809F
Поддержка микроконтроллеров: AVR, ATMEGA, Attiny, PIC, AT90, AT89S
Поддержка памяти: EEPROM, Flash, 24, 25, 26, 93, 95
Совместимость с ОС: Windows 2000 / XP / 2003 / 2008 / Vista / 7
Выход: VGA, HDMI
Вход: VGA
Интерфейсы: ICSP, I2C, UART, JTAG
Программирует мультипроцессоры серий: IT8/KB90/NPCE/MEC16
Специальные возможности ПО: Smart Identify SmartID, Auto ISP
Рабочее напряжение: 5 В
Панель: ZIF16-контактная с нулевым усилением и ручкой-фиксатором
Светодиодная индикация: есть
Подключение к компьютеру: USB
Разъем VGA для программирования ТВ и мониторов
Поддерживаемые интерфейсы программирования: NOR/NAND/EMMC/EC/MCU/ISP
Размеры: 55 х 110 х 160 мм

Особенности:
При подключении к адаптеру приемника IR  считывает RC коды IR пультов
Поддерживает Spi flash по 32 Mbytes. Есть возможность добавлять вручную нужные микросхемы сериальной памяти
Поддерживает программирование PIC на платах (main) телевизоров по протоколу ICSP
Программирует  телевизоры Samsung LA40M81B с Weltrend_WT61P6_WT61P4
Поддерживает работу с чипами типа 24S08. Например, с его помощью возможно снятие пароля с ноутбука Lenovo (IBM) ThinkPad X200
Поддерживает работу с Main Tv телевизоров
Программирование Main плат TV, мультиконтроллеров ноутбуков  MIO KB9012QF, ITE IT8586E, IT8580E, 28/29/39/49/50
Поддерживает работу , чтение, запись  OTP области
Поддерживает работу с NOR Flash NAND

Преимущества:
Считывание/запись 8- и 16-пиновых схем (применяется для прошивки системных плат компьютеров, ноутбуков, дисплеев и тд)
Считывание/запись DDR1/DDR2/DDR3 памяти
Работа с 8- и 14-пиновыми схемами
Поддержка всей 24 серии, I2C EEPROM Memory
Совместимость со всеми микросхемами серии 93 MircroWire
Чтение/запись онлайн для MCU RTD2120.
Внутрисхемное считывание и запись через DDC-EDID в мониторы и телевизоры
Считывание/запись данных EDID на матрицы ноутбуков посредством специализированного кабеля
Поддержка чтения и записи прошивки мониторов и ТВ в онлайн и автономном режиме
Прибор совместим с МК NT68F63 NT68F632 NT68F633 MCU WT61P4 SE1059 и др
Поддержка WINBOND W78E65P-40, MCU M6759 SM5964 SM89516 P89C51RD TP2804 и других
Pin тест при каждой операции с программируемой микросхемой
Кнопка на боковой стенки программатора - перебор-фиксации (стоп-кадр)

Комплектация:
Программатор RT809F – 1 шт
USB кабель – 1 шт
VGA кабель – 1 шт
SOP-адаптер – 1 шт

Документация

1. Сайт производителя iFix-Team;
2. Руководство пользователя программатора RT809F (англ.);

Программное обеспечение

1. RT809F Serial ISP Programmer Software version 20240116 (RTF809F_20240116);
