Насос дозированной перекачки жидкости (перистальтический) GOSO BA25

Код товара: CTTL14037

Перистальтический насос - устройство, относящееся к разновидности шлангового объёмного насоса. Конструкция насоса позволяет с определённой дозировкой перекачивать текучие и вязкие жидкости, а также разнообразные пастообразные вещества. Перистальтические насосы имеют ряд преимуществ:

- перекачиваемые жидкости не контактируют с деталями механизма кроме трубки
- высокая точность дозировки
- регулируемая производительность (расход жидкости)
- низкий уровень шума

Основой конструкции является вращающийся ротор, устанавливаемый на вал двигателя. По окружности ротора размещены несколько валиков, их количество обычно варьируется от 2 до 6. В крупных моделях насосов валиков может быть и больше. Вдоль ротора располагается шланг или трубка, имеющая два патрубка - входящий и выходящий. В процессе перекачивания по трубке протекает жидкость. Ротор вместе с трубкой накрывается сверху опорной скобой. Перекатывающиеся валики вращающегося ротора с определённым интервалом прижимают трубку к опорной поверхности, создавая одновременно всасывающее и выталкивающее воздействия на жидкость. Чем больше валиков присутствует в механизме, тем точнее регулируется объём перекачиваемого вещества, получаемого на выходе насоса.

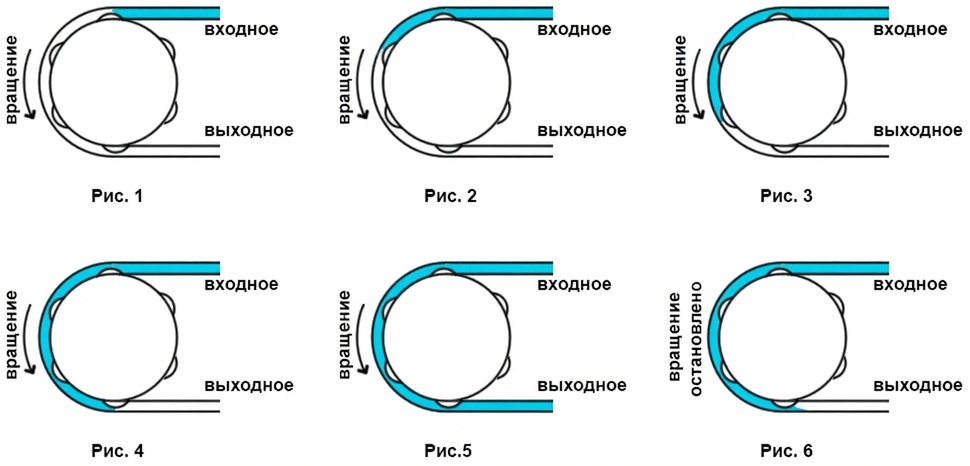

Перекачивание жидкости в перистальтическом насосе, принцип действия: рисунки с 1 по 5 отображают перемещение жидкости от входящего отверстия до выходящего при вращающемся роторе, на рисунке 6 вращение ротора остановлено

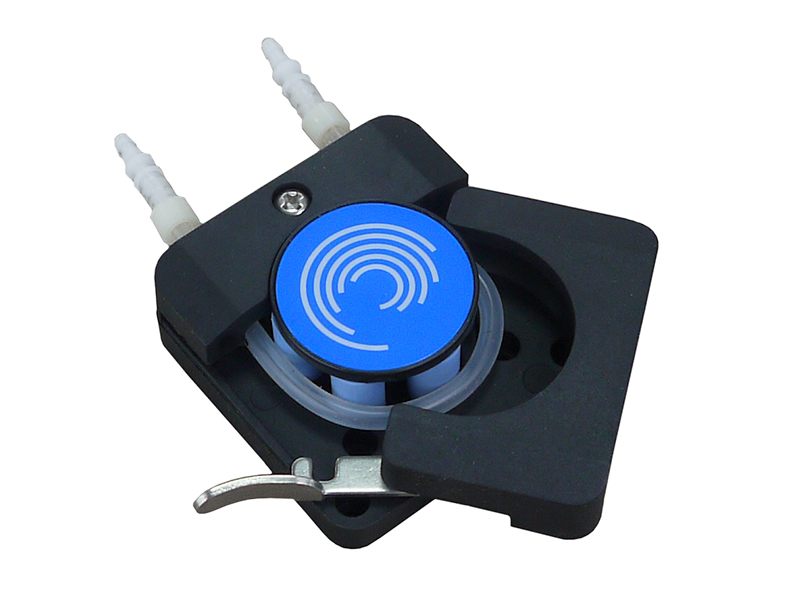

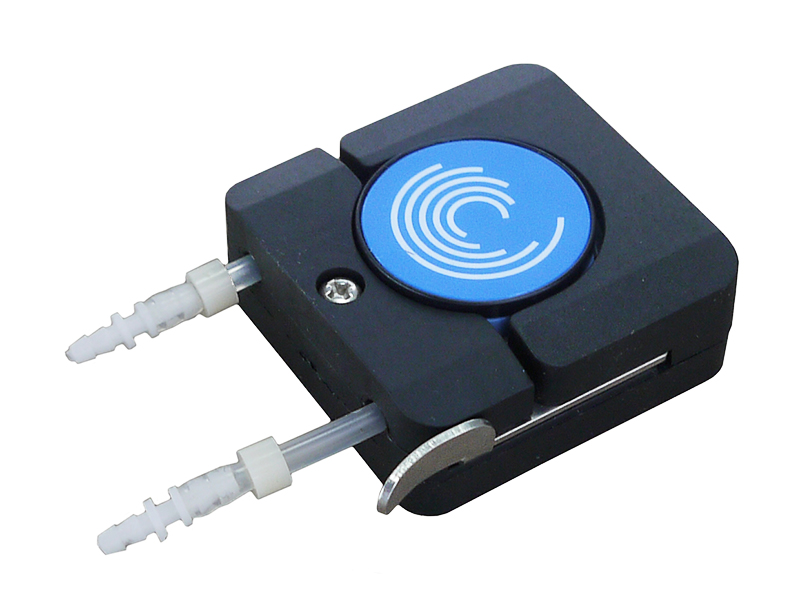

В перистальтическом насосе GOSO BA25 корпус, ротор и валики изготовлены из прочного ABS-пластика. Между ротором и опорной скобой проложена силиконовая трубка с наружным диаметром 4 мм, способная пропускать через себя жидкости или вещества со скоростью от 0 до 160 миллилитров в минуту. Силиконовая трубка - самый деформируемый элемент конструкции. При необходимости её замены, достаточно освободить удерживающую фиксирующую защёлку, и отвести в сторону прижимную опорную скобу. После чего трубка без труда вынимается из механизма, и на её место устанавливается новая.

Ротор насоса GOSO BA25 приводится в движение любым типом и размером мотора. Его можно совместить с обычными коллекторными (щёточными) моторами, c моторами-редукторами или шаговыми моторами. Однако при подборе привода вращения следует понимать, что  простые моторы без понижающего редуктора или чёткого пошагового вращения вала малоконтролируемы с технической стороны, часто имеют очень высокие скорости, из-за чего не позволяют выполнять абсолютно точное дозирование.

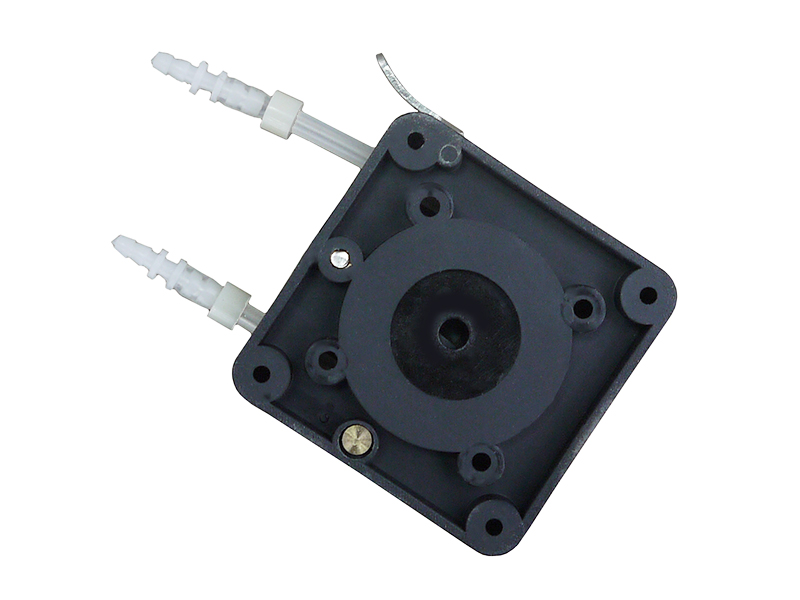

Диаметр ведомого вала, на который предполагается установка насоса, должен быть не менее 4 мм и не более  5мм. Конструкция насоса позволяет вращать ротор в прямом и обратном направлении с максимальной скоростью 50 оборотов в минуту. С обратной стороны корпуса, по углам расположены 4 крепёжных отверстия, с расстоянием между центрами 47 мм. Дополнительно, ближе к центру, имеется ещё столько же отверстий с расстоянием между центрами 31 мм. С их помощью насос может быть закреплён на шаговый двигатель или иной двигатель, имеющий размер крепления стандарта NEMA 17.

Перистальтические насосы чаще всего встречаются в медицине, в химических лабораториях и в промышленном производстве.

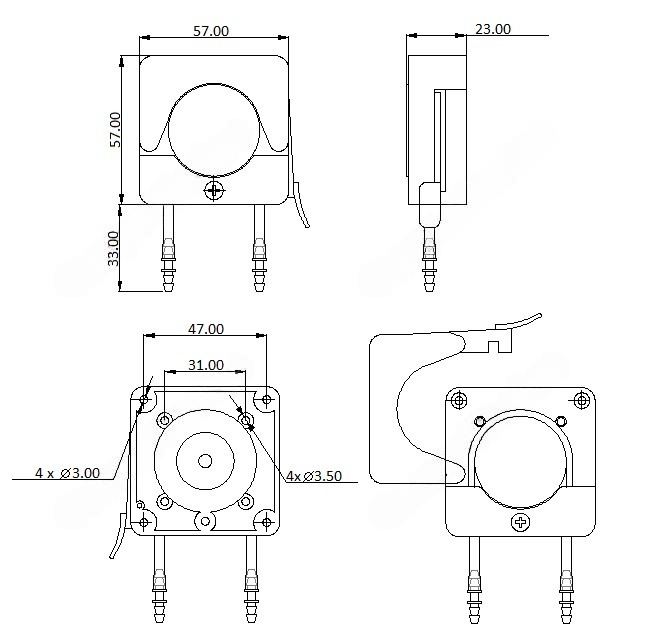

Габаритные размеры, мм
