Мотор шаговый Nema 14 (OK35STH28-1004B) двухфазный, биполярный, 4х проводный

Код товара: CTTL13527

Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

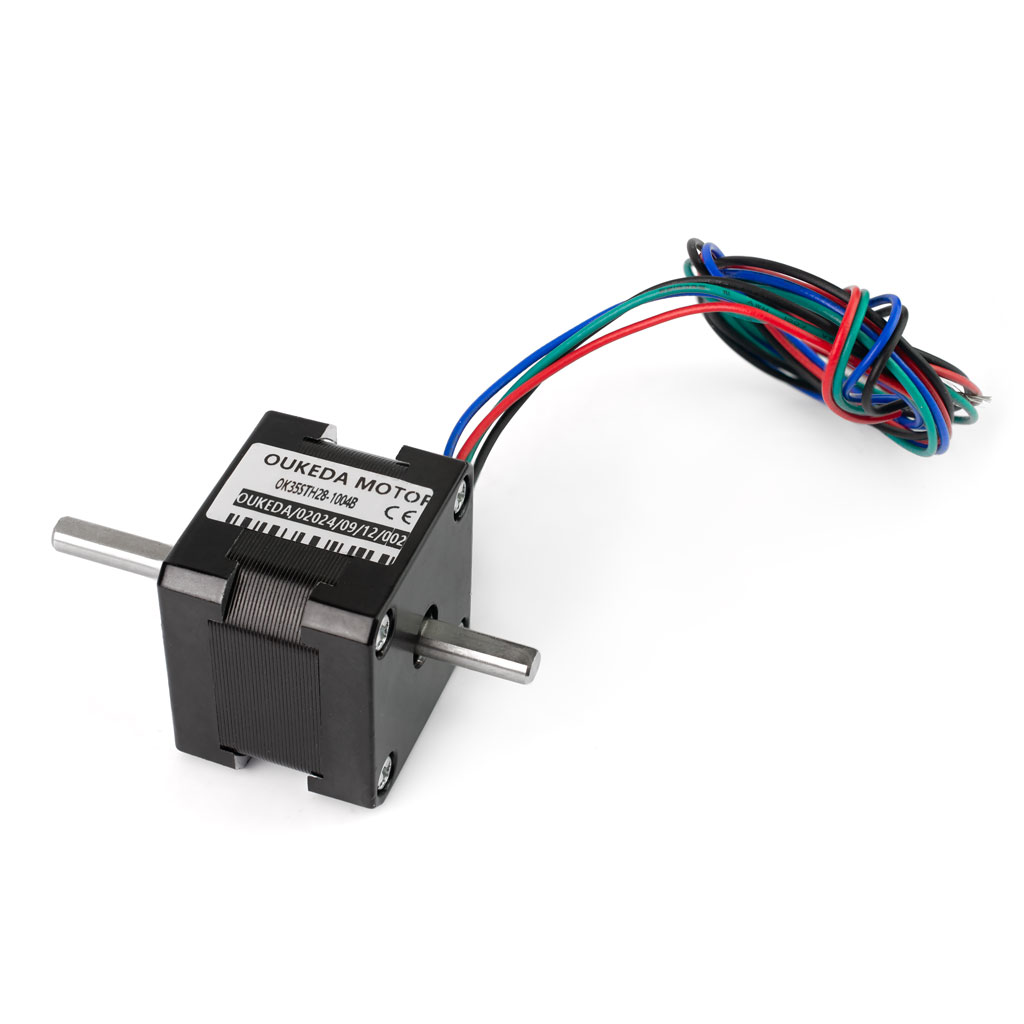

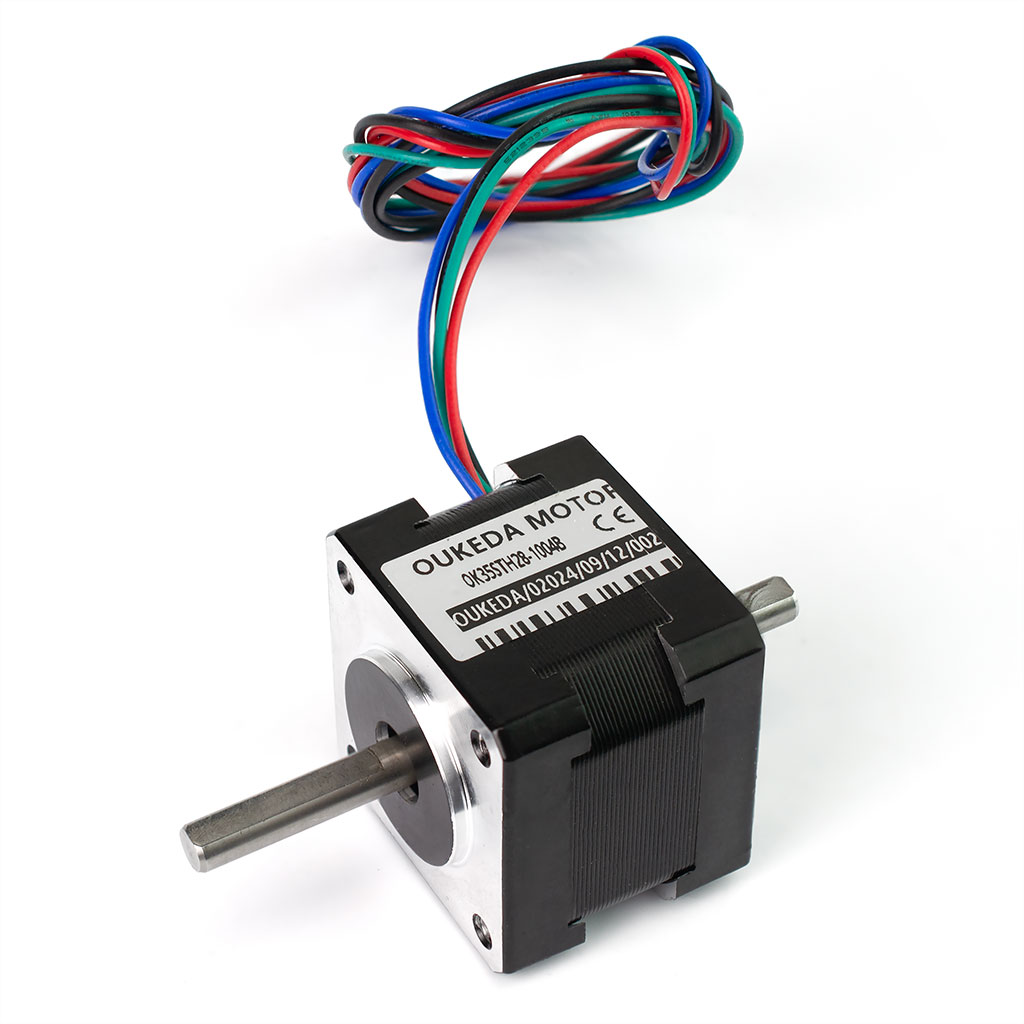

Мотор шаговый гибридный NEMA 14

Модель OK35STH28-1004B;

Угол шага 1.8°;

Погрешность шага: ± 5% (полный шаг, без нагрузки);

Tок обмоток: 0.75 А;

Сопротивление фазы: 4.3 Ом ± 10%;

Индуктивность фазы: 19.0 мГн ± 20%;

Удерживающий момент^*: 1.0 кг*см;

Максимальная радиальная сила на вал: 28 Н;

Максимальная осевая сила на вал: 10 Н;

Сопротивление изоляции: 100 МОм / 1 мин., 500 В постоянного напряжения;

Диэлектрическая прочность: 500 В переменного напряжения / 1 мин.;

Выводов: 4 (двухфазный, биполярный, две обмотки);

Диаметр вала: 5 мм;

Вылет вала: 20 мм / 15мм;

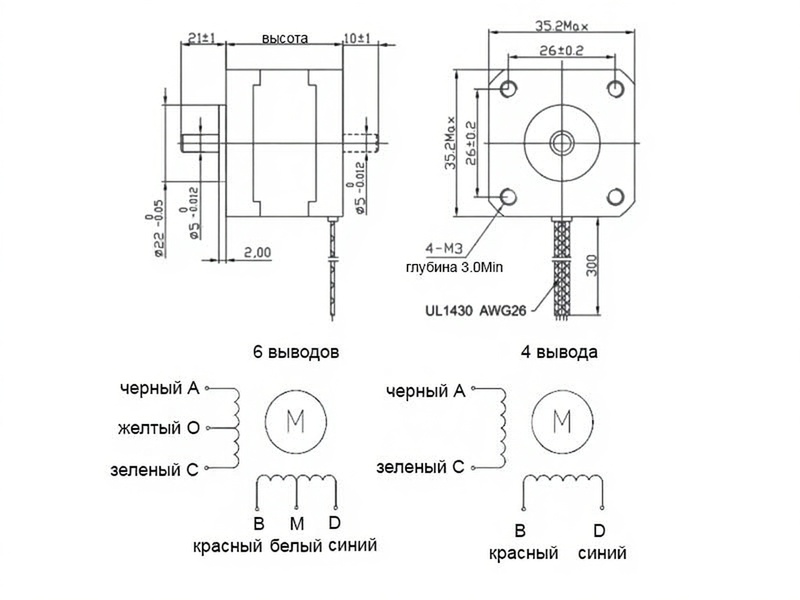

Размеры ДхШхВ: 35.2 х 35.2 х 28 мм;

Вес: 140 гр;

Рабочая температура: -20°C...+50°C;

Максимальный нагрев мотора: 80°C (номинальный ток, подключены 2 фазы);

^* Удерживающим моментом называют момент, который необходимо приложить к валу двигателя для его "проворачивания" в режиме удержания при подключенном номинальном токе фазы. Простыми словами, если мотор имеет значение удерживающего момента 10 кг/см, и к валу двигателя прикреплён рычаг 1 см (1 кг с рычагом 10 см или 0.1 кг с рычагом 100 см), то, при увеличении нагрузки на рычаг, вал двигателя провернётся. В случае превышения номинального тока двигатель начнёт греться. При снижении тока от номинала, снизится и сила сопротивления проворачиванию вала, и мотор начнёт пропускать шаги.

------------------
