Модуль дальней радиосвязи и спутникового позиционирования LoRa/GPS HAT 868МГц для Raspberry Pi

Код товара: CTTL14790

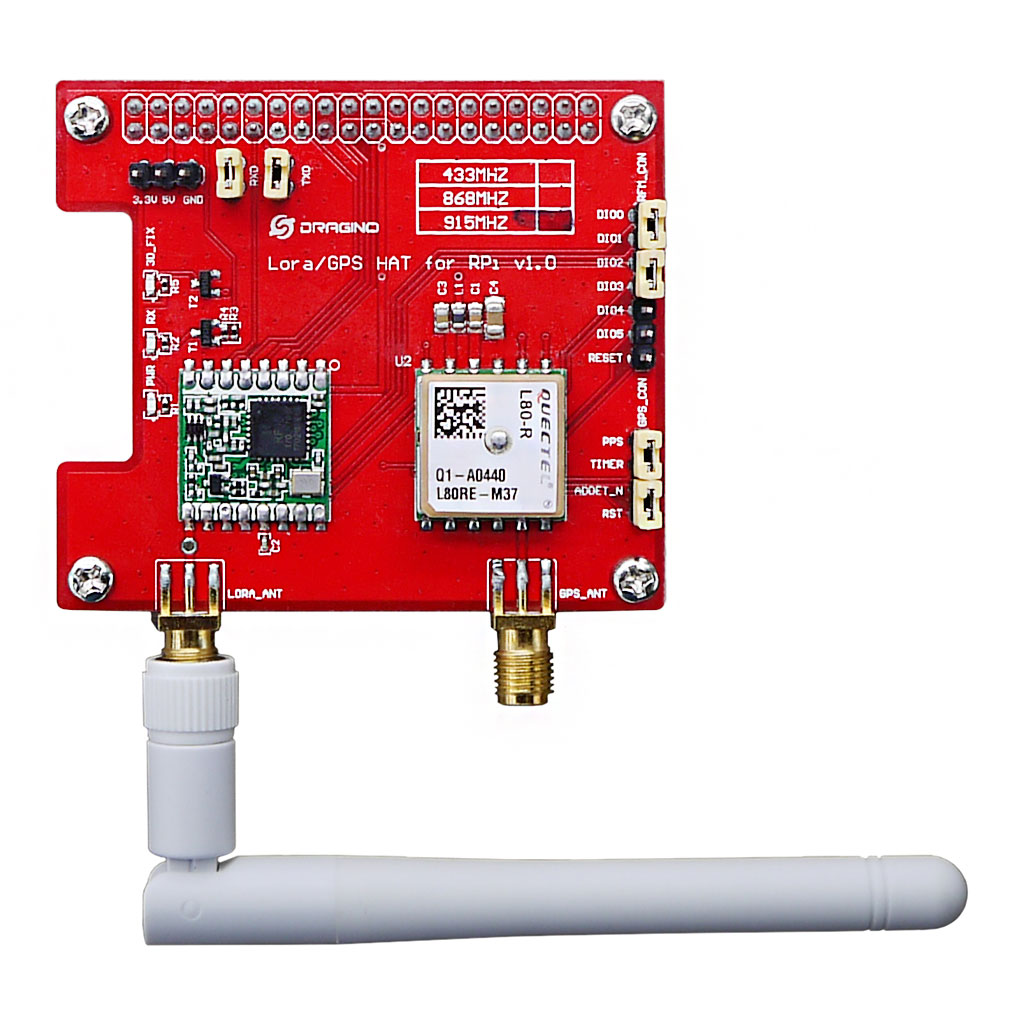

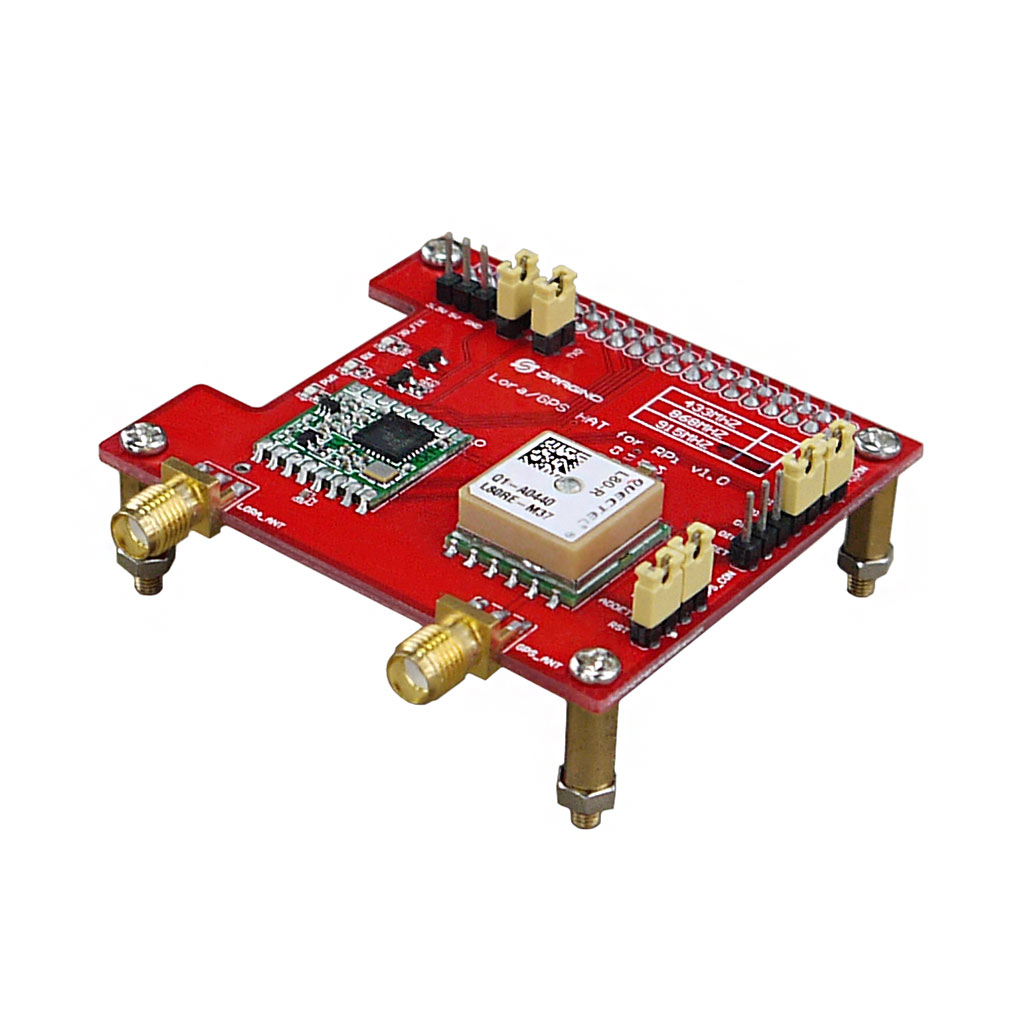

Модуль LoRa/GPS HAT спроектирован на основе двух компактных чипов: навигационного позиционирования Quectel L80-R с интегрированной патч-антенной и ультра-дальней радиосвязи HOPERF RF96 (передатчик SX1276 LoRa), объединяющих в одной плате-расширении для Raspberry Pi возможности построения крупномасштабных сетей типа "звезда" большого радиуса действия с пониженным энергопотрелением. На базе модуля LoRa/GPS HAT, пользователь сможет создавать проекты для современной вычислительной сети "Интернет Вещей", а также приложения, использующие в своих алгоритмах элементы синхронизации, либо требующие GPS-подключения с получением навигационной информации, с последующей передачей данных через последовательные порты Raspberry Pi. К подобным проектам могут относиться автоматизированные дистанционные счетчики расстояния, системы сбора информации от удалённых датчиков или сенсоров, домашняя и строительная автоматика, беспроводные сигнализации и охранные системы, системы промышленного мониторинга и управления, и т.д.

Модуль обладает высокой надёжностью и помехоустойчивостью. В сочетании со встроенным усилителем мощности +20 дБм, каналы связи LoRa / GPS HAT могут достигать чувствительности свыше -148 дБм. Плата может автоматически рассчитывать и прогнозировать орбиты, используя эфемеридные данные (до 3 дней), хранящиеся во внутренней флэш-памяти. Модулю доступно быстрое корректирование положения даже по сигналам внутри помещения. С технологией AlwaysLocate, модуль LoRa / GPS HAT может адаптивно регулировать время включения / выключения для достижения баланса между точностью позиционирования и энергопотреблением в зависимости от условий окружающей среды и движения. Блок спутниковой навигационной системы GPS поддерживает функцию автоматического переключения антенны между внутренней патч-антенной и внешней активной антенной, продолжая выполнять позиционирование в процессе переключения. Большой набор поддерживаемых технологий платы LoRa/GPS HAT вполне способен повлиять на выбор модуля в качестве оптимального решения для любого применения.

Технические характеристики

LoRa

GPS

Назначение контактов модуля LoRa/GPS HAT

Индикация событий

Документация

1. Инструкция пользователя (англ., PDF);
2. Технические данные HOPERF RF96 (англ., PDF);
3. Технические данные Semtech SX1276 (англ., PDF);
4. Технические данные Quectel L80-R (англ., PDF);
5. Технические данные Mediatek MT3339 (англ., PDF);
6. Принципиальная схема LoRa/GPS HAT;
7. Файлы EAGLE для LoRa/GPS HAT (zip-архив);

Библиотеки

1. LMIC для Arduino;
2. LMIC для Raspberry Pi;
