Плата расширения PICO-10DOF-IMU

Код товара: CTTL15456

Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

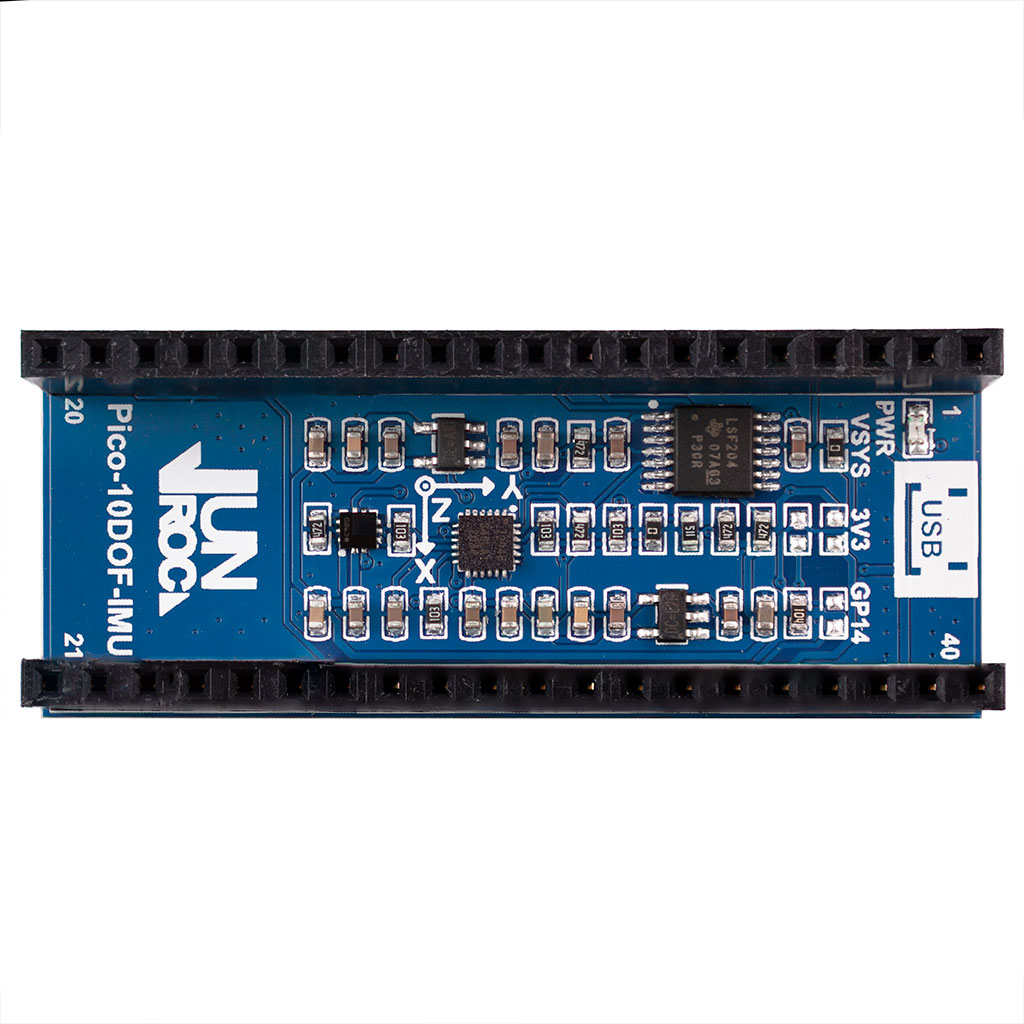

Плата расширения PICO-10DOF-IMU содержит ICM20948 - (3-осевой гироскоп, 3-осевой акселерометр и 3-осевой магнитометр) для обнаружения движения, ориентации и магнитного поля, а также датчик давления LPS22HB для измерения атмосферного давления и расчета высоты.

Характеристики:

Напряжение питания: 5 В;

Акселерометр:

разрешение: 16 бит;

диапазон измерения (настраиваемый): ± 2, ± 4, ± 8, ± 16g;

рабочий ток: 68,9 мкА;

Гироскоп:

разрешение: 16 бит;

диапазон измерения (настраиваемый): ± 250, ± 500, ± 1000, ± 2000 °/сек;

рабочий ток: 1,23 мА;

Магнитометр:

разрешение: 16 бит;

диапазон измерения: ± 4900 мкТл;

рабочий ток: 90 мкА;

Барометр:

диапазон измерения: 260 ~ 1260 гПа;

точность измерения (обычная температура): ± 0,025 гПа;

скорость измерения: 1 Гц - 75 Гц;

Интерфейс связи: I2C;

Дополнительные выводы прерывания и синхронизации;

Pico-10DOF-IMU для питания по умолчанию использует вывод VSYS Pico. Установите перемычку в позиции GP14 для использования вывода GP14 для программного управления источником питания PICO-10DOF-IMU. Если вы хотите использовать 3,3 В с вывода 3V3 Pico, удалите перемычку 0R в положении VSYS и припаяйте перемычку 0R в положении 3V3.

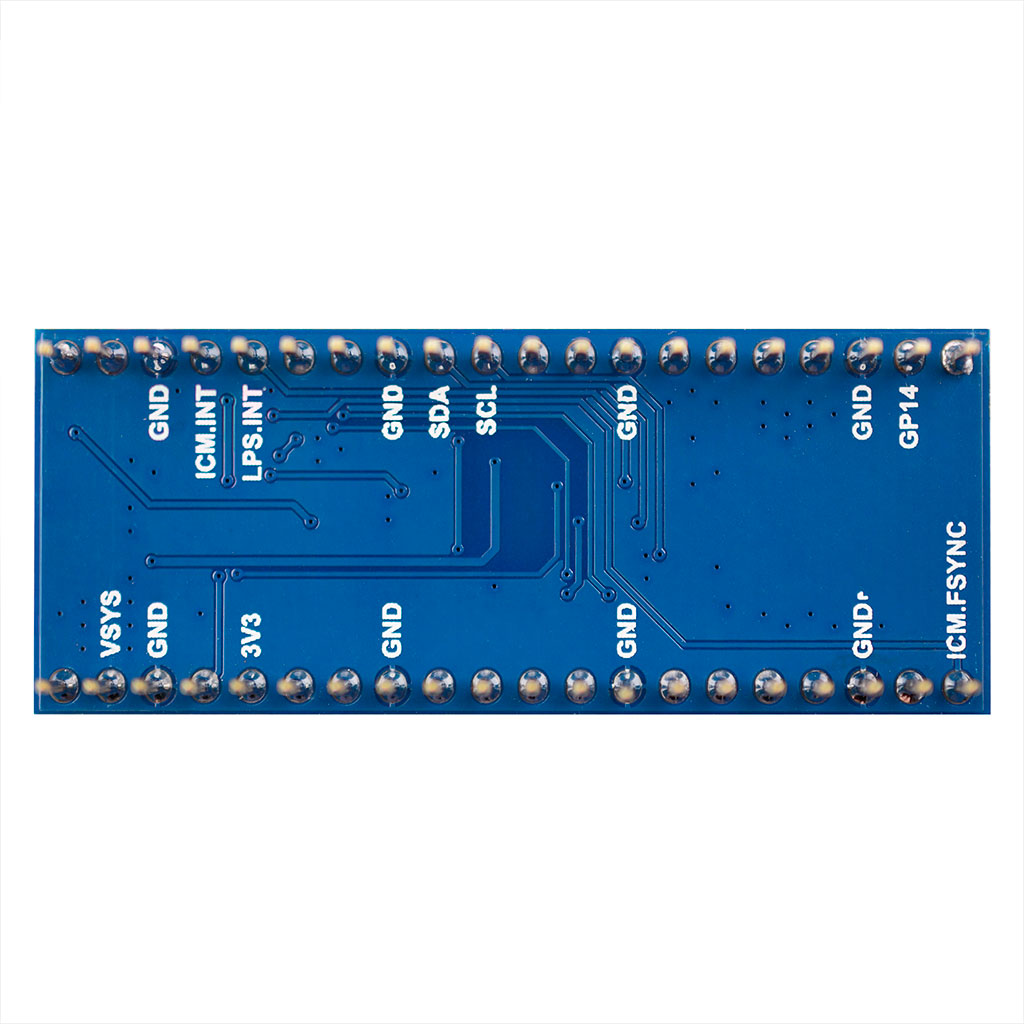

Расположение выводов:

Принципиальная схема:

Datasheet (PDF, Eng):

ICM20948;

LPS22HB ;

------------------
