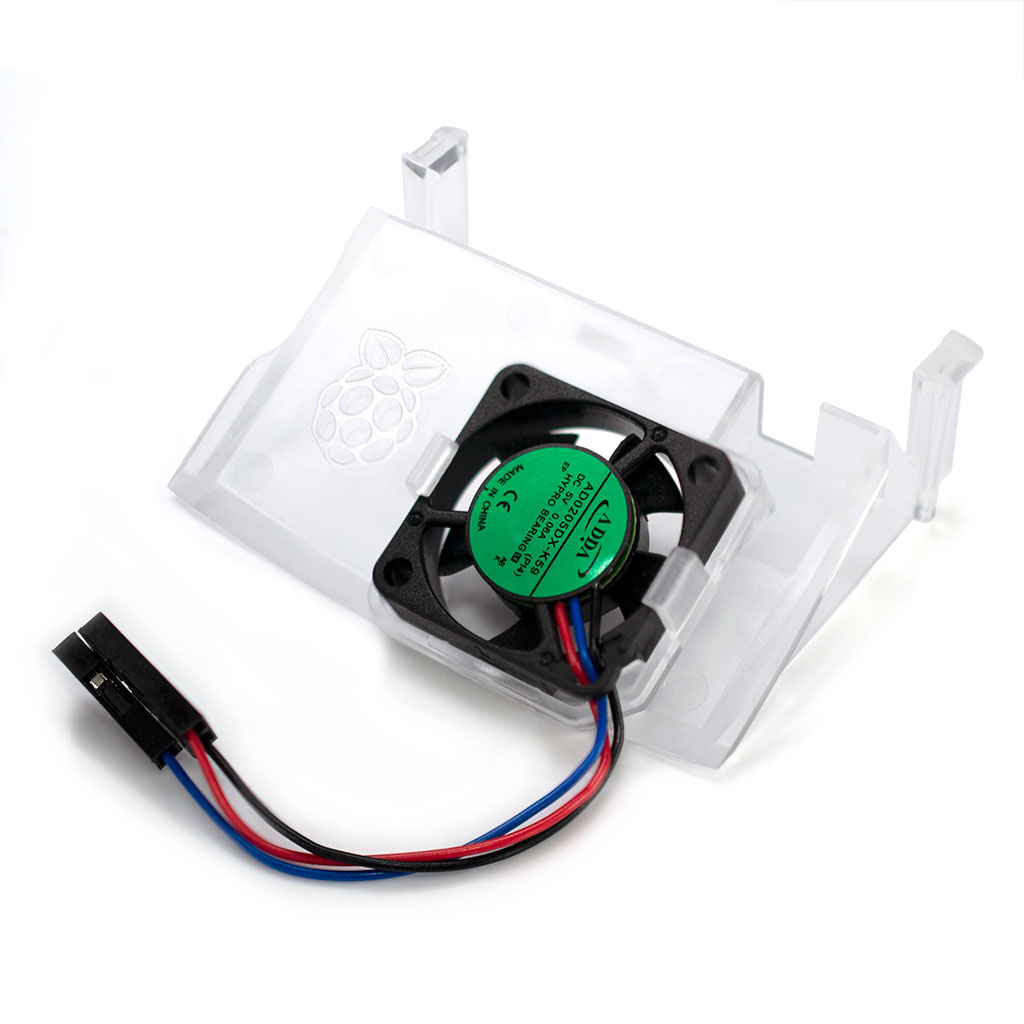

Raspberry Pi 4 Official Case Fan — внутрикорпусной вентилятор для мини-ПК Raspberry Pi 4.

Вентилятор разработан для Raspberry Pi 4. Конструкция вентилятора устанавливается во внутрь оригинального корпуса для Raspberry Pi 4. Вентилятор обеспечивает поддержку комфортной рабочей температуры для процессора Raspberry Pi 4 в моменты высоких нагрузок. Подходит для опытных пользователей и оверклокеров.

Порядок сборки:

1. Извлеките любую SD-карту, поместите Raspberry Pi в нижнюю половину (основание) корпуса. Следите за тем, чтобы монтажные отверстия в углах совпадали с выступами на корпусе.;
2. Вставьте вентилятор в верхнюю половину (крышку) корпуса так, чтобы зеленая этикетка была обращена в сторону от крышки. Слегка, но сильно нажмите, чтобы два выступа на корпусе вентилятора со щелчком встали на место внутри выступов на крышке. Слегка изогнутый край корпуса должен находиться заподлицо с нижней стороной крышки.;
3. Для установки радиатора, снимите защитную бумагу с самоклеящейся прокладки на основании радиатора, расположите ее по центру над процессором и осторожно нажмите на нее.;
4. Подключите три вывода вентилятора к контактам GPIO Raspberry Pi, как показано на схеме справа. Убедитесь, что каждый вывод подключен к правильному контакту.;
5. Установите крышку кейса на основание.;

Настройка вентилятора:

После того, как вы подключили свой вентилятор, по умолчанию он будет включен всякий раз, когда ваш Raspberry Pi работает. Вы можете настроить его на включение только тогда, когда Raspberry Pi достигнет выбранной вами температуры.

Используя последнюю версию ОС Raspberry Pi, сначала выполните обновление, чтобы получить все последние изменения в операционной системе:

1. Откройте Терминал из меню Пуск (щелкните значок Raspberry Pi в верхнем левом углу) или нажав Control + Alt + T.;
2. Введите sudo apt update, а затем, когда обновление будет завершено, введите sudo apt full-upgrade.;

Затем откройте инструмент настройки Raspberry Pi:

1. Щелкните значок Raspberry Pi в верхнем левом углу и выберите «Настройки», затем «Конфигурация Raspberry Pi».;
2. Выберите вкладку «Производительность».;
3. Рядом с Fan нажмите Enabled.;
4. Если вы подключили вентилятор, как показано выше, значение по умолчанию 14 для Fan GPIO менять не нужно.;
5. Выберите температуру вентилятора, при которой он должен включаться. По умолчанию установлено значение 80 ° C, что остановит троттлинг процессора Raspberry Pi при выполнении сложных задач без постоянного включения вентилятора.;

Технические характеристики:

Размеры:

Документация в PDF (ENG).
