Преобразователь DC-DC понижающий 9/12/24/36V to 5V 3A 4USB MultiUSB

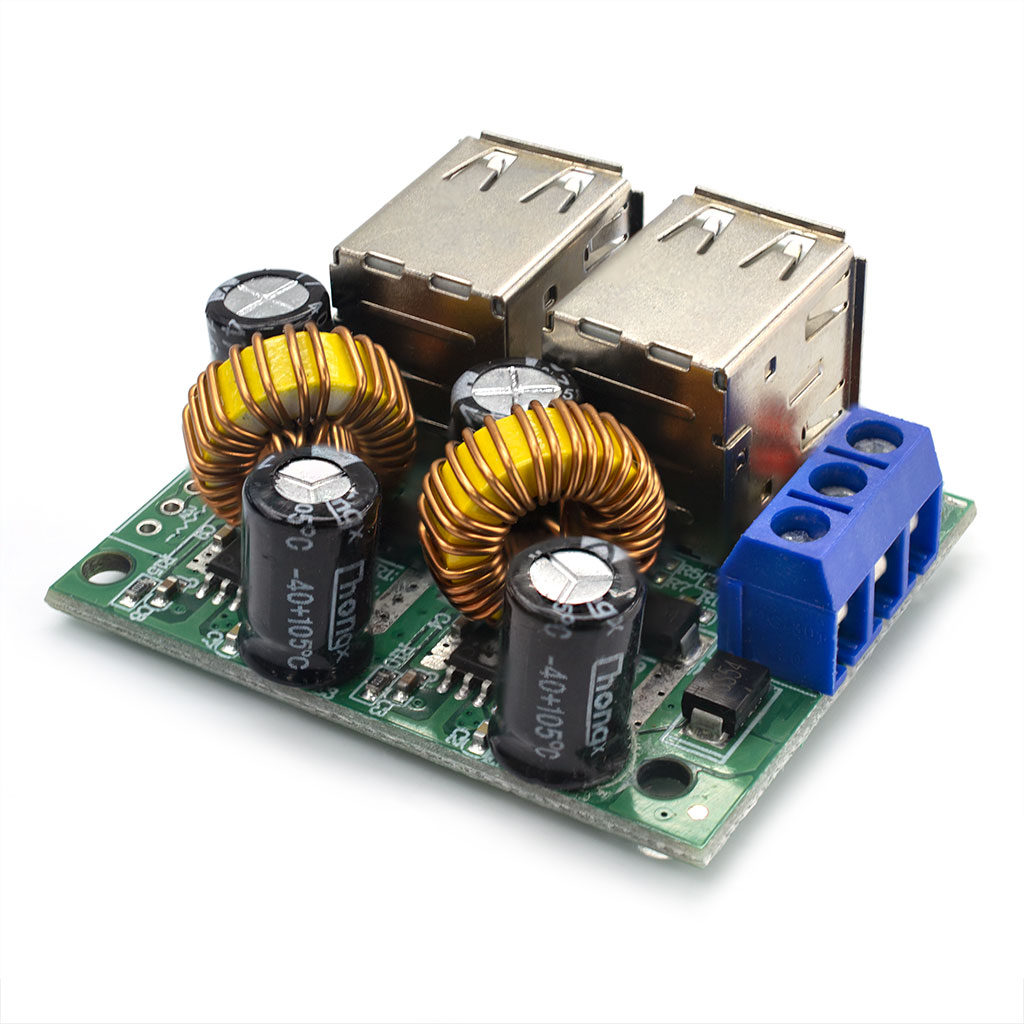

Компактная модель DC-DC преобразователя напряжения HW-536 представляет готовое, самодостаточное, эффективное и недорогое решение в задачах оснащения транспортных средств любого вида и класса, с 12-вольтовым или 24-вольтовым напряжением бортовой сети питания, современным 5-вольтовым USB-интерфейсом. Модуль HW-536 предназначен для установки в конструкциях различных устройств, в приборных панелях грузового и пассажирского транспорта, в подлокотниках или креслах салона автомобиля, самолёта, катера, и так далее. Модуль импульсного DC-DC преобразователя обладает элементами простого и понятного подключения, предлагает сразу 4 полноразмерных порта USB-АF (USB-розеток) стандарта USB2.0, расположенных вплотную друг с другом и сгруппированных попарно, для питания или подзаряда маломощных мобильных устройств и USB-гаджетов. Плата HW-536 поддерживает технологию быстрого заряда DCP Divider 3.

Схематика модуля понижающего DC-DC преобразователя HW-536

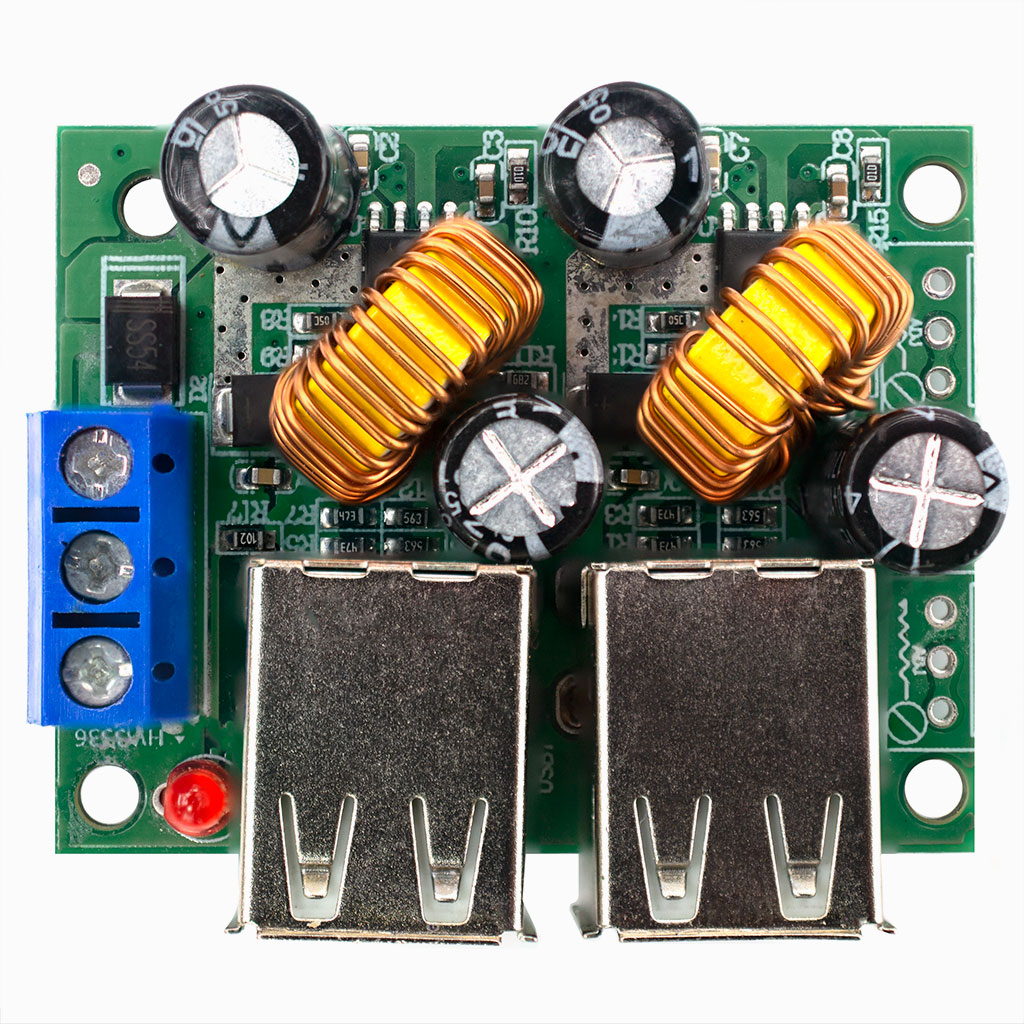

Модуль импульсного регулятора напряжения HW-536 состоит из двух совершенно одинаковых понижающих устройств, аккуратно сведённых в одной плате и подключенных в цепь питания параллельно. Обе части DC-DC модуля оснащены индивидуальными, никак не связанными между собой двойными вертикальными разъёмами USB на выходе с обозначением "USB1" и "USB2", и питаются электроэнергией от одного общего входа. Принятый разработчиками подход к моделированию HW-536 обусловлен сохранением работоспособности одной половины устройства в случае отказа на стороне другой половины (аналогично системам резервирования).

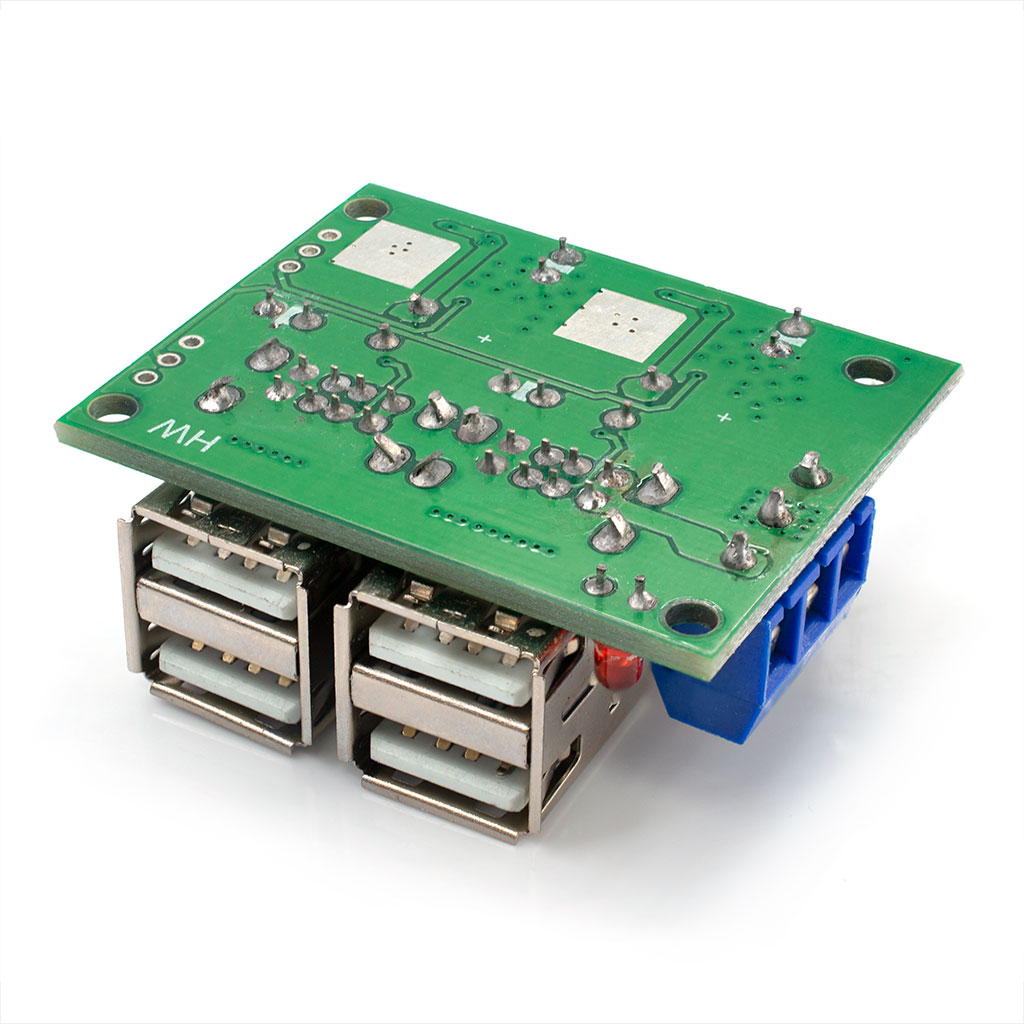

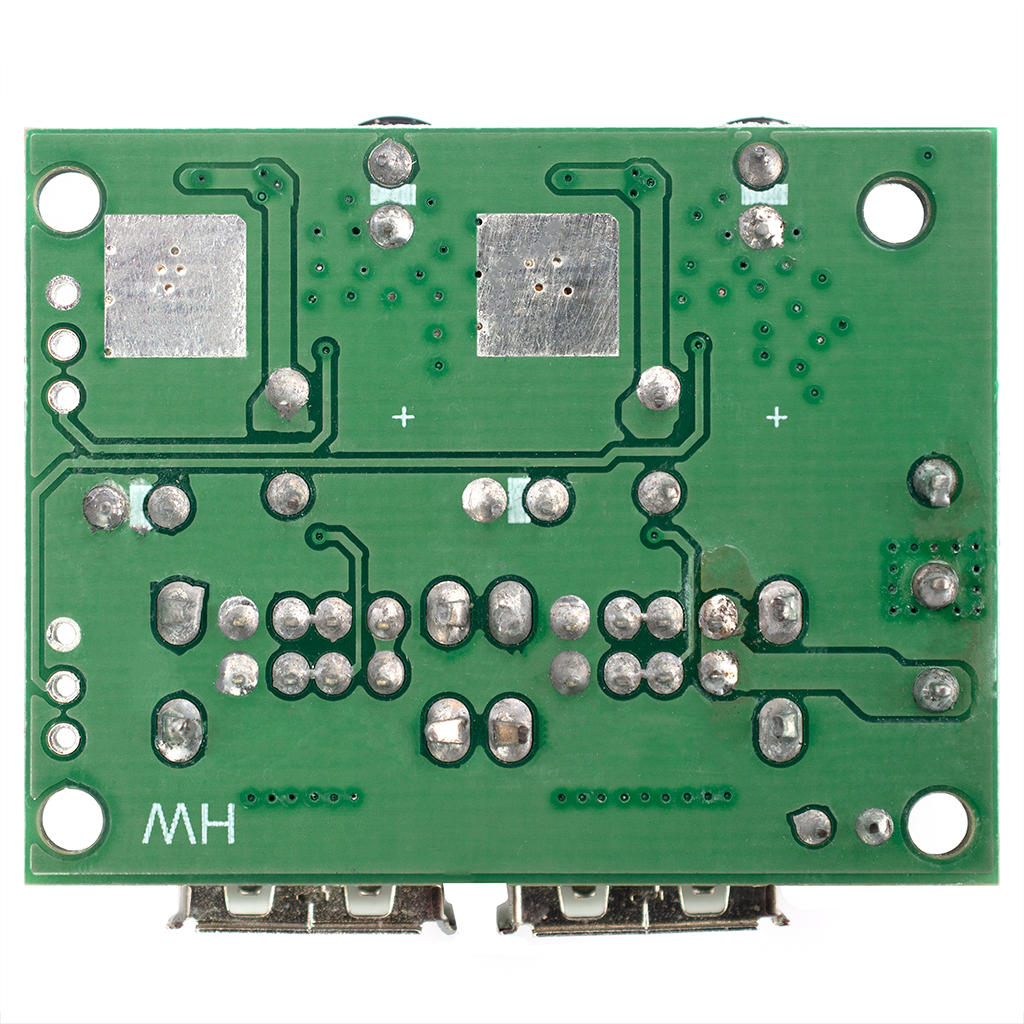

В основе HW-536 использованы два независимых, полноценных, 3-амперных, однокристальных регулятора напряжения AME5268 со встроенным ШИМ-контроллером и силовым MOSFET-транзистором, работающие на частоте 340 кГц. Все без исключения электрические составляющие платы смонтированы односторонне. Набор сопутствующих стабилизирующе-фильтрующих компонентов схемы преобразователя целиком соответствует рекомендованной типовой схеме создания приложения из спецификации к чипу регулятора AME5268, и дублируется в каждом контуре. Элементов внешнего управления модулем 4-портового 5-вольтового USB-стабилизатора с регулировкой электрических характеристик напряжения или тока на выходе не предусмотрено — HW-536 функционирует в автоматическом режиме.

Микросхемы регулятора AME5268 снабжены системой автоотключения при перегреве, пониженном входном напряжении, коротком замыкании на выходе, превышении силы рабочего тока.

Условия эксплуатации модуля HW-536

Ко входу DC-DC преобразователя постоянного напряжения HW-536 может подключаться произвольный источник электроэнергии с постоянным напряжением в диапазоне от 6.5В до 28В. Входной ток ограничен 5-амперной диодной защитой от неверной полярности подключения питающей электроэнергии. Защитный диод требует значительно усиленного охлаждения, если ток потребления модулем HW-536 близок к максимальной загруженности в 4-5А.

Выход преобразователя способен гарантированно выдавать 5 вольт во всём спектре допустимого нагрузочного тока, стабильно и без ощутимых просадок. Свободное от нагрузки выходное напряжение колеблется в пределах 5.3-5.1 вольта. Предельная мощность на каждый двухпортовый разъём USB1 и USB2 для модуля импульсного DC-DC преобразователя должна составлять не более 1 х 10-12Вт или 2 х 5Вт.

Интерфейсы подключения HW-536, индикация состояний

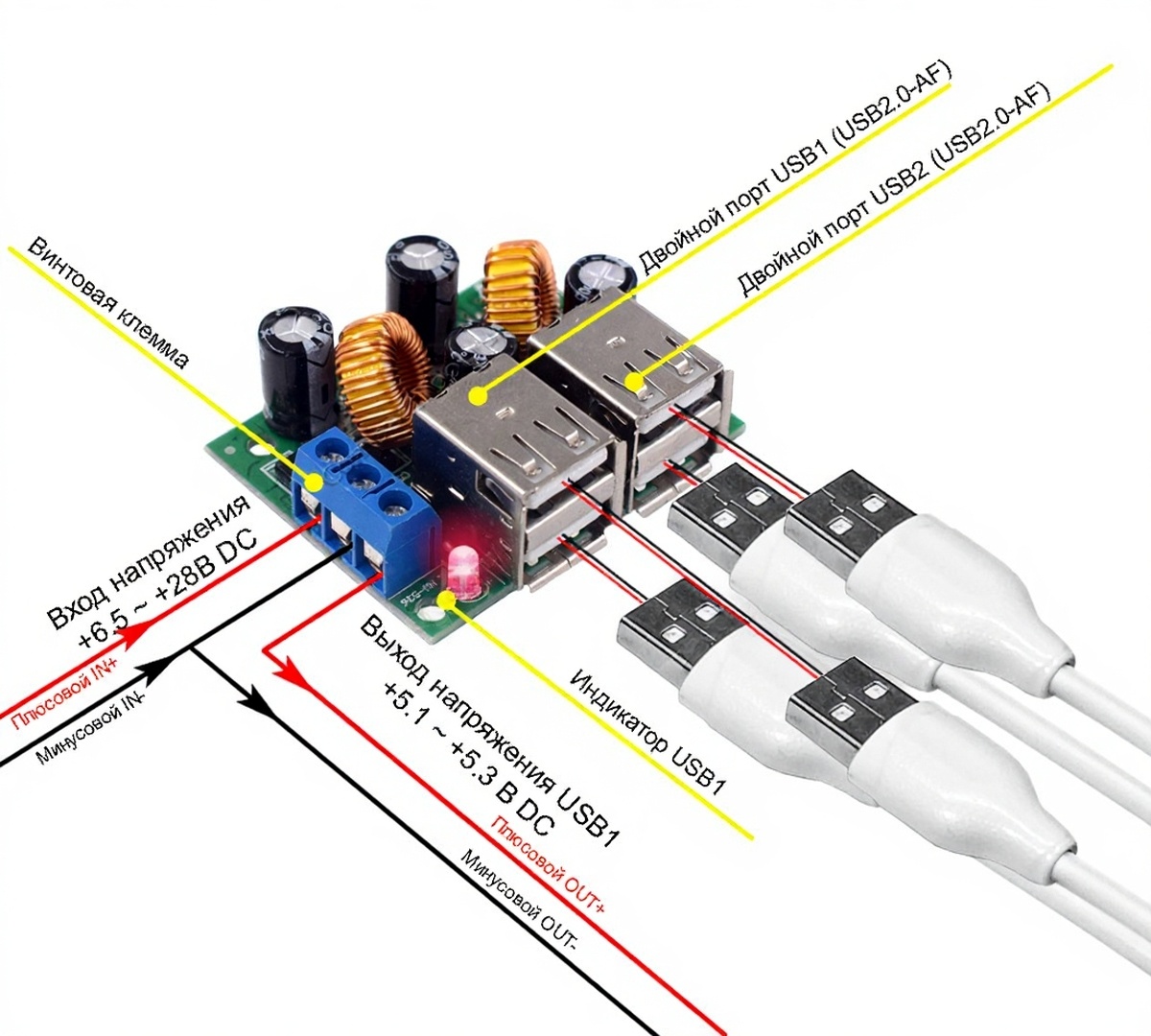

В понижающем импульсном DC-DC преобразователе установлена трёхпозиционная винтовая клемма проводного присоединения источника напряжения и потребителя. Зажимная клемма с диаметром отверстия 2мм на плате HW-536 объединяет входы двух контуров питания USB1 и USB2, и выход только одного разъёма USB1. Общая минусовая линия подключения источника и потребителя расположена по центру клеммы. Специально подготовленные площадки для пайки проводных соединений на плате отсутствуют.

Для каждого USB порта в модуле DC-DC преобразователя HW-536 реализована поддержка протокола распознавания типа зарядного устройства с определением величины разрешённой силы выходного тока - Divider 3 DCP 2.4A 12Вт. Дифференциальная схема цифровых линий данных D-/D+ шины USB соответствует напряжениям 2.7В/2.7В. Аналогичные схемы нередко используются в различных устройствах быстрого восполнения заряда аккумуляторных батарей в электронных изделиях на платформах Android™ или iOS™, а также для множества других портативных гаджетов.

Единственный светодиодный индикатор красного свечения во включенном состоянии информирует о наличии выходного напряжения только в розетках разъёма USB1.

Техническая документация

1. Спецификация преобразователя напряжения DC-DC понижающего импульсного AME5268 Analog MicroElectronics (Datasheet, PDF, англ.);
