Преобр. понижающий DC-DC Вх. 9-120В/ Вых. 5В 3А

Моноколёса, электросамокаты, электровелосипеды, электроскутеры и гироскутеры, электрокартинг и электромотоциклы, электровеломобили и электролёты, а также водоплавающие электроаппараты — появившиеся в 21 веке транспортные средства нового поколения, объединённые одним общим названием "электротранспорт". Они способны передвигаться на электричестве и используют электродвигатели в качестве силовых агрегатов. Основным источником энергии электротранспорта индивидуального использования служит аккумуляторная батарея постоянного напряжения и тока, различной формы и габаритов. Если тяговые электродвигатели устройств передвижения нередко требуют большой мощности, и работают от напряжения, величина которого может доходить до 120-150 вольт, то встроенной штатной электронике управления электротранспортом вполне достаточно стандартных 5 ~ 12 вольт.

Настоящий нерегулируемый импульсный преобразователь с фиксированным выходом предназначен для применения в схемах питания 5-вольтовых устройств от источника постоянного напряжения 9 ~ 90 вольт бортовой сети любого транспортного средства. Может использоваться в роли простого зарядного устройства для мобильных гаджетов, или в качестве стабилизатора питания дополнительно встраиваемого освещения. Совместим с 5-вольтовыми автоприборами серийного производства или самодельного изготовления, максимальная мощность потребления которых не превышает 10-15Вт.

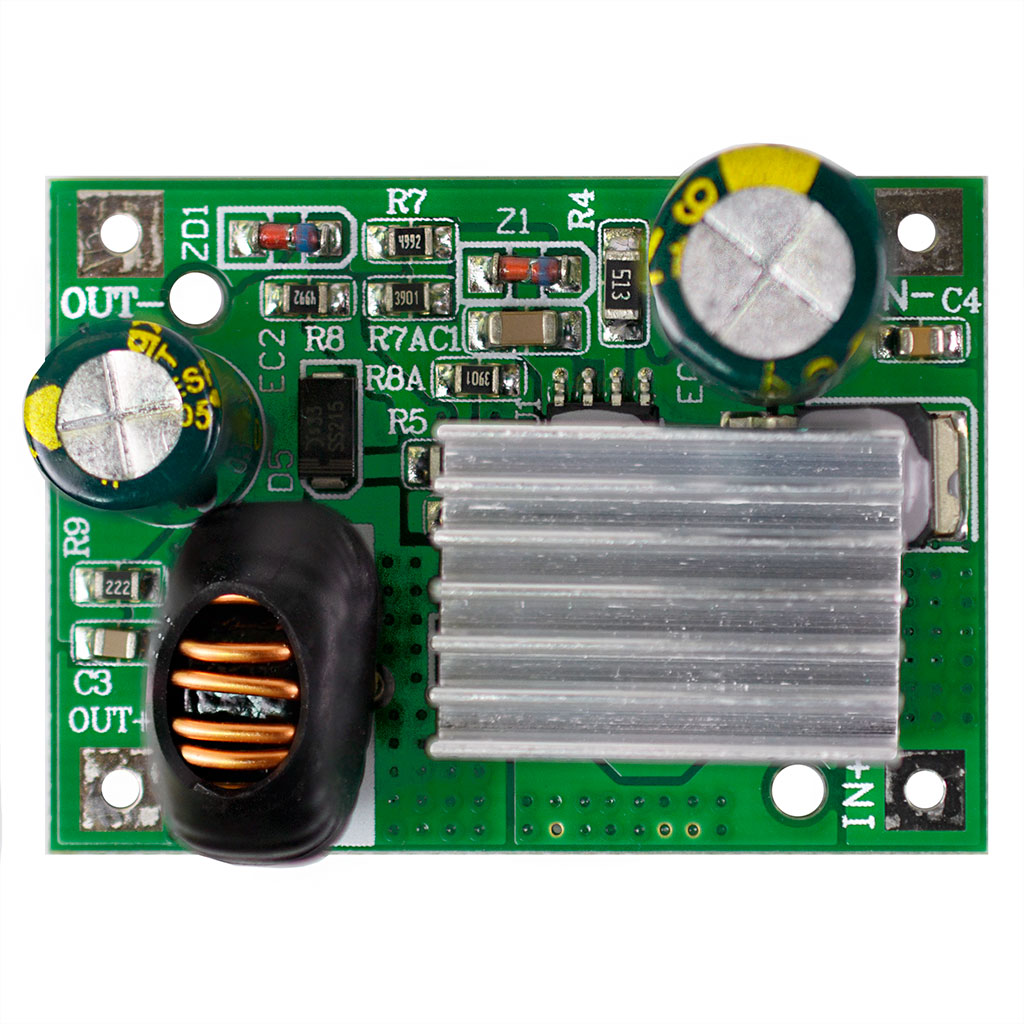

Обратите внимание! Если на плате DC-DC преобразователя возле минусового контакта входного напряжения установлен термистор NTC 5D-7, то выходной ток нагрузки не должен превышать 2А!

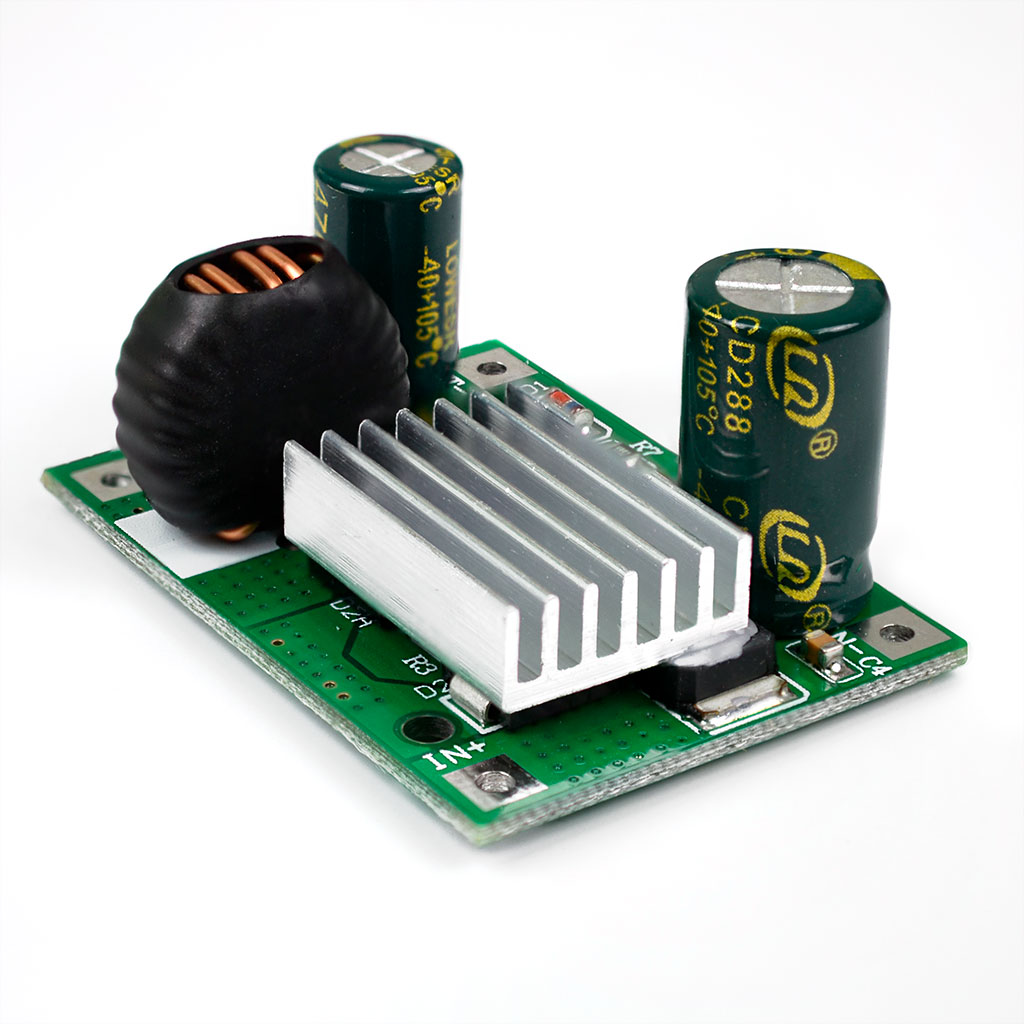

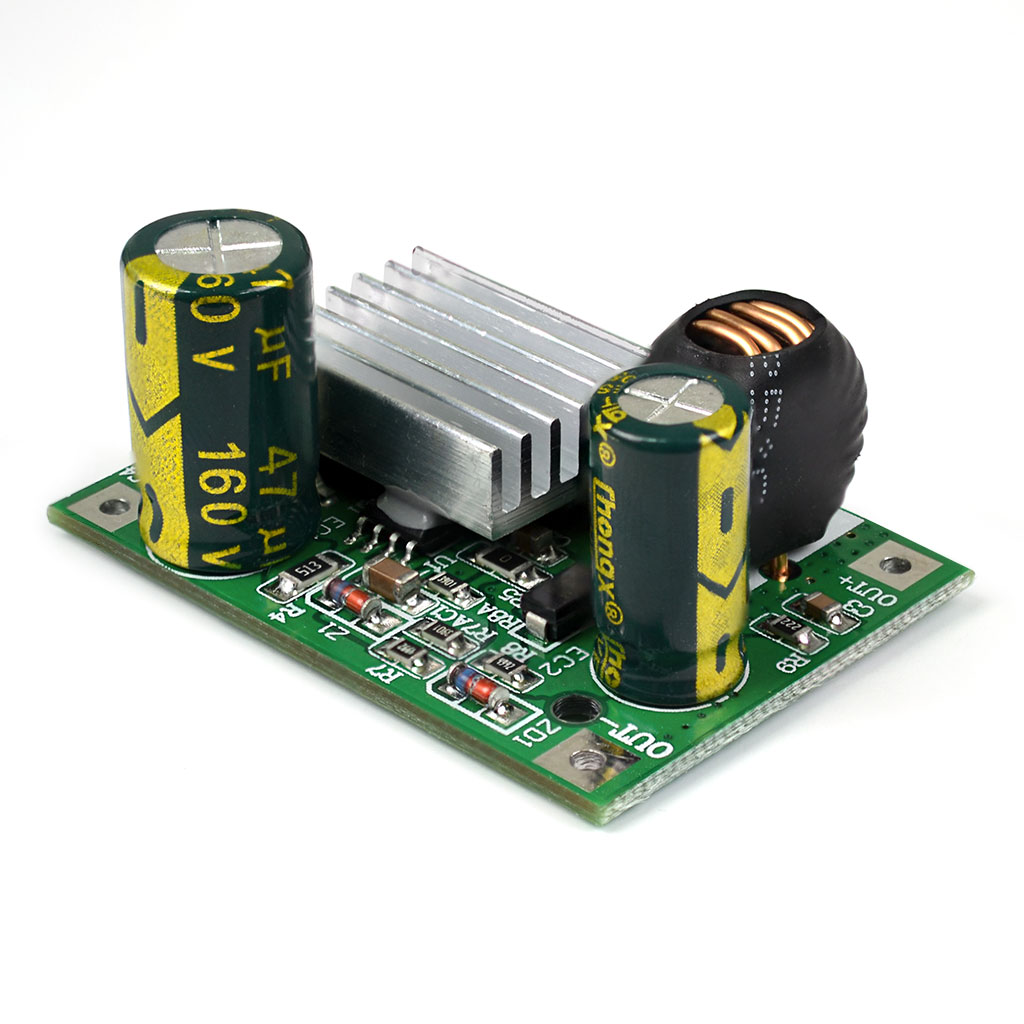

Модуль построен на чипе ШИМ-контроллера с отдельно установленным МОП-транзистором, включает 3-амперные силовые диоды защиты от переполюсовки полярности питания на входном и выходном контурах. Все наиболее нагревающиеся элементы конструкции собраны под единый небольшой охлаждающий радиатор из алюминиевого сплава. Рекомендуемый максимальный продолжительный ток нагрузки — 1.5-2А. Пиковый кратковременный ток до 3А требует дополнительного усиленного охлаждения.

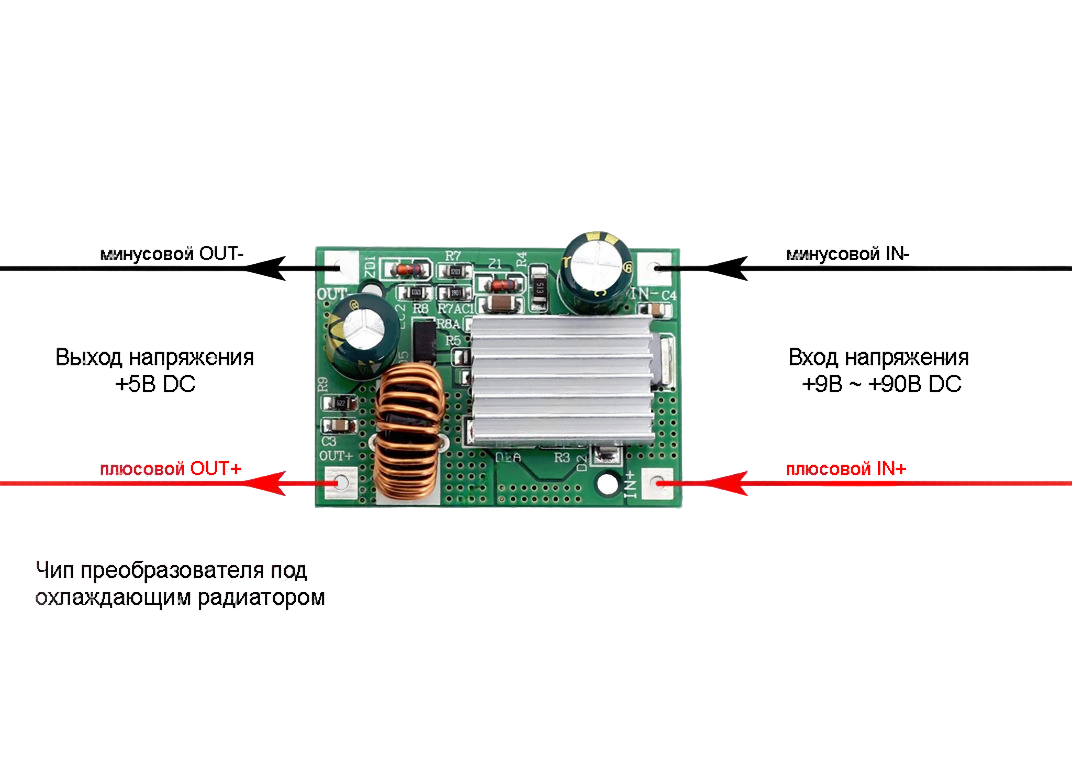

С входной стороны и на выходе платы предусмотрены контактные площадки с предварительным лужением, применяемые для припайки концов проводных соединений с источником питания IN+/- и питаемой цепью OUT+/-. К площадкам могут быть припаяны произвольные соединительные разъёмы, если модуль 5-вольтового DC-DC преобразователя многократно подключается к разным источникам питания или потребителям.
