Драйвер шагового двигателя TMC2208

Код товара: CTTL15003

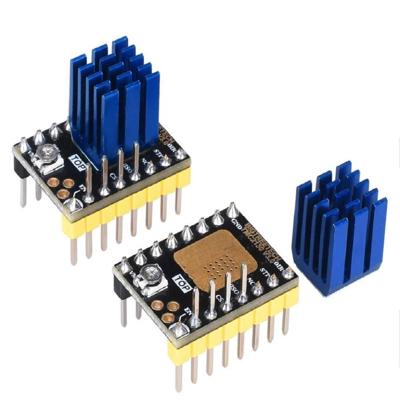

Драйвер шаговых моторов 3D принтера TMC2208 с радиатором. Драйвер создан как более мощная альтернатива драйвера TMC2100. Основное преимущество - снижение шума от шаговых двигателей, путём повышения частоты микрошагов с 16 до 256.

• Логика совместима с драйвером A4988. Напряжение от 3,3В до 5В;
• Ток до 2А. Зависит он установленных Rsense;
• Конфигурации микрошага 1/2, 1/4, 1/8, 1/16 и 1/32 с интерполяцией до 1/256;
• 1/256 без интерполяции только с управлением по UART;
• Напряжение для двигателя: 4,75~36VDC;
• Режим stealthChop2 - автоматически оптимизирует настройки для снижения шума. Работает по умолчанию и не требует конфигурации.;
• Режим spreadCycle уменьшает резонанс и повышает плавность. Может быть включен только через UART и OPT.;

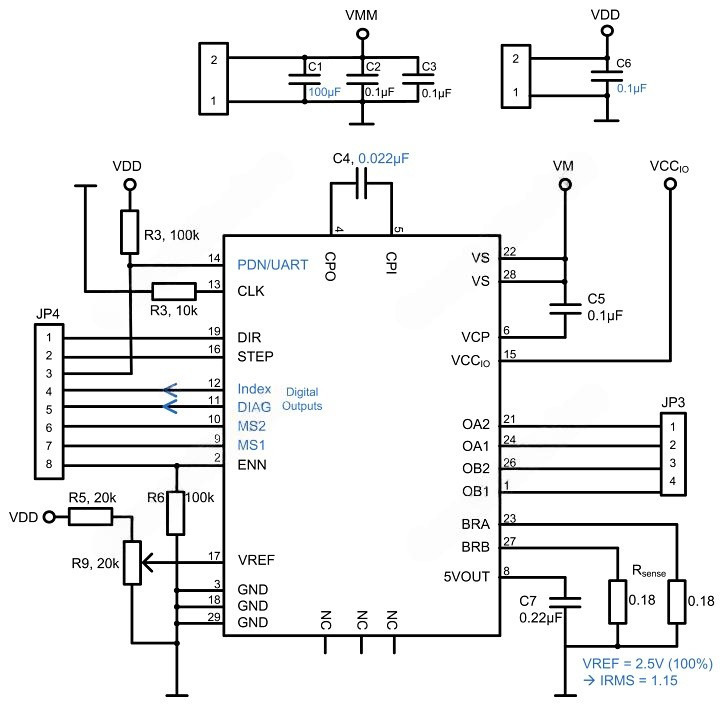

Принципиальная схема:

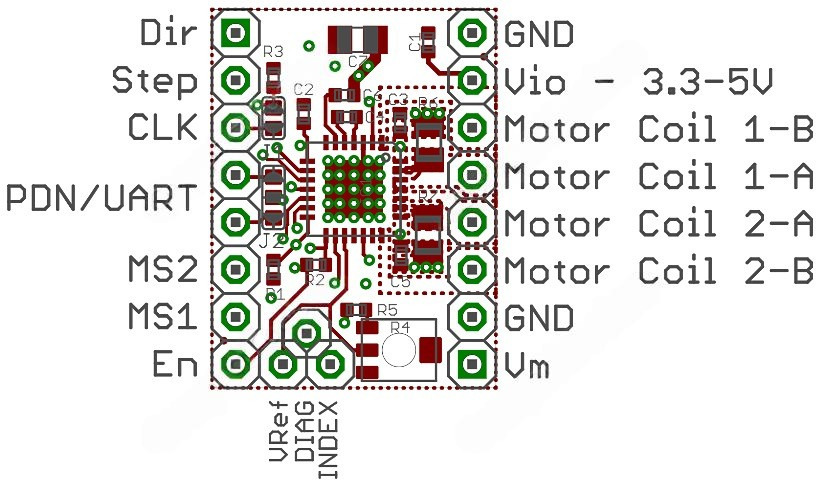

Расположение выводов:




Datasheet (pdf)


------------------
