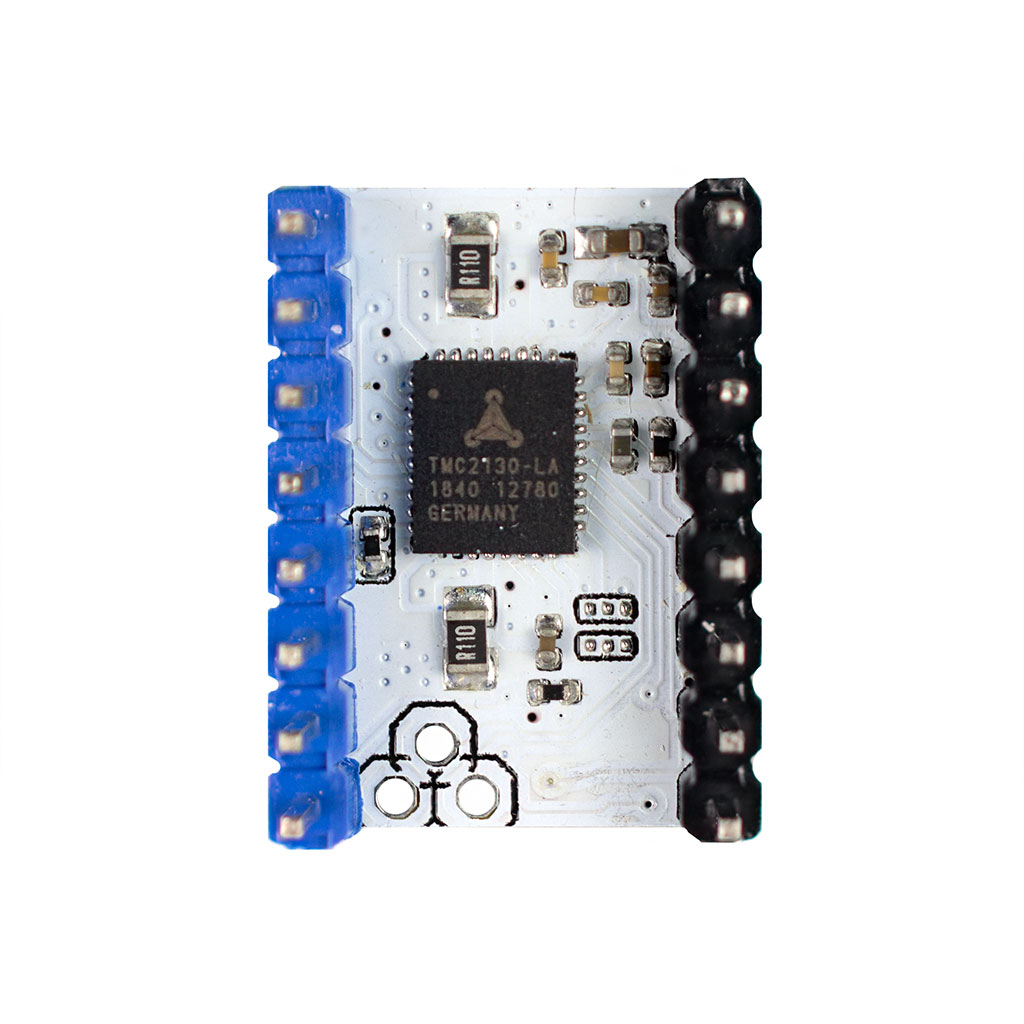

Драйвер шагового двигателя TMC2130 V1.1

Характеристики:


  • Питание: 3~5 вольт;
  • Рабочий ток: до 2 А (при пассивном охлаждении).;
  • Пиковый ток: до 2,5 А (при активном охлаждении);
  • Напряжение моторов: 4,75~46 вольт ;
  • Микрошаг: до 1/256;
  • Интерфейсы: Step/Dir для управления мотором и SPI для конфигурации драйвера;
  • Встроенный регулятор тока фазы мотора;
    •

    Драйвер шагового двигателя TMC2130 V1.1 используется для управления биполярными (2-х фазными) шаговыми двигателями постоянного тока в RepRap проектах или любых других проектах с использованием шаговых двигателей. Максимальный ток на фазу подключенного двигателя составляет от 1,2 А (без радиатора) до 2 А (с радиатором)

    TMC2130 V1.1 может работать в режиме полного шага или микрошага от 1/2 до 1/256.

    В драйвере TMC2130 используются инновационные технологии:

  • stealthChop - для чрезвычайно тихой работы и плавного движения;
  • spreadCycle - высокодинамичный прерыватель управления двигателем;
  • dcStep - регулирование скорости в зависимости от нагрузки;
  • stallGuard2 - высокоточное бессенсорное определение нагрузки двигателя;
  • coolStep - контроль тока для экономии энергии до 75%;
    •

    Для использования драйвера TMC2130 V1.1 нужно подключить его к контроллеру, подключить питание и подходящий шаговый двигатель.

    Схема подключения драйвера TMC2130:


    Схема подключения драйвера TMC2130

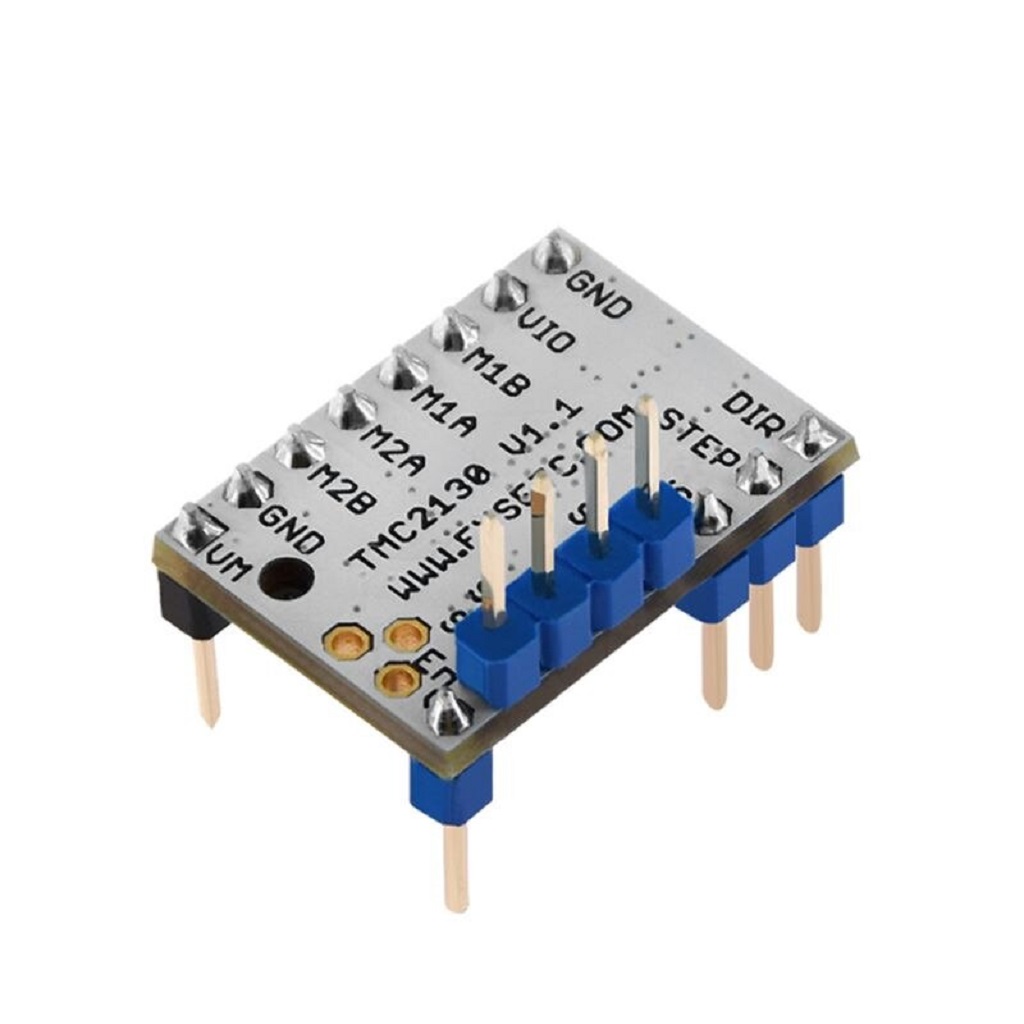

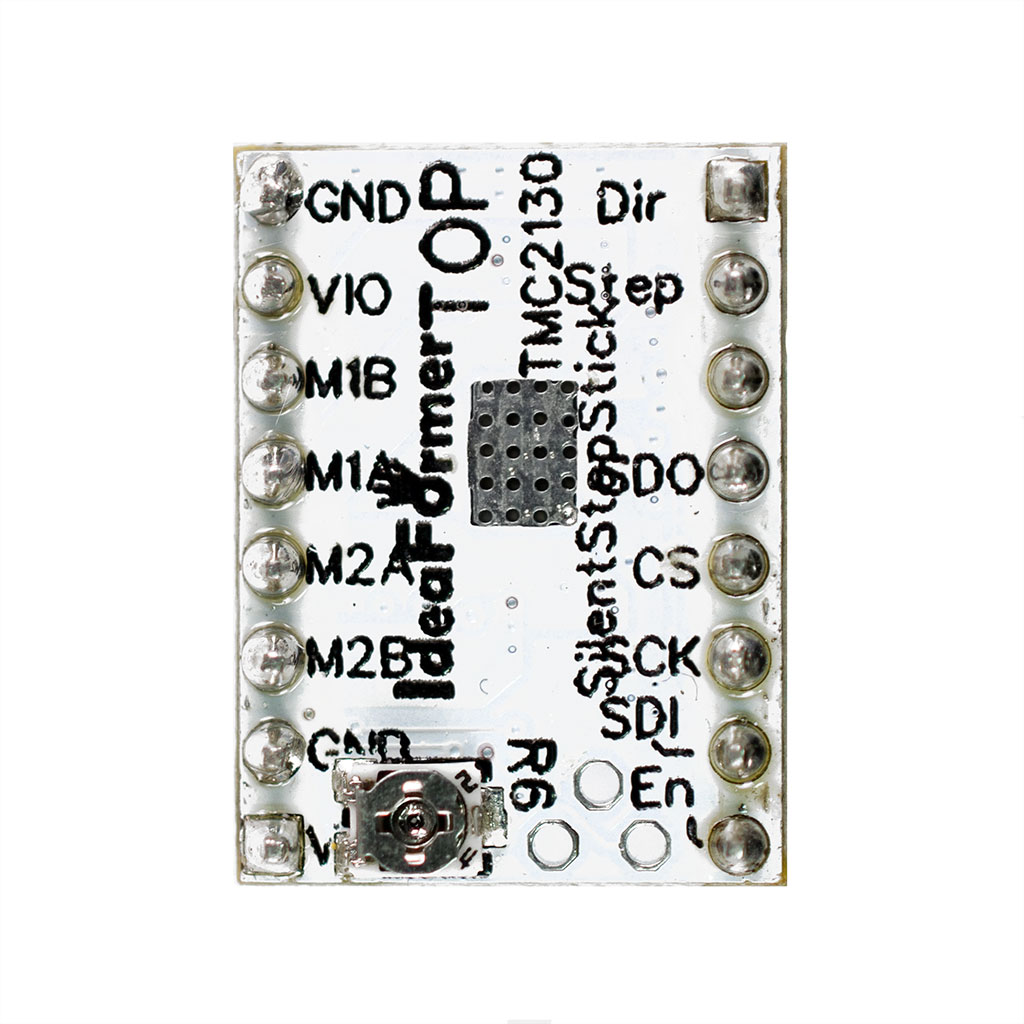

    Обозначение контактов драйвера TMC2130:

  • GND и VIO – питание логики;
  • M1B, M1A, M2A, M2B – управление фазами двигателя;
  • GND и VM – питание двигателя;
  • DIR – управление направлением вращения двигателя;
  • STER – управление микрошагом;
  • EN – сигнал включения/выключения драйвера;
  • SDO, CS, SCK, SDI – интерфейс SPI для конфигурации драйвера

    ;
    •

    Datasheet (pdf)


    ------------------
