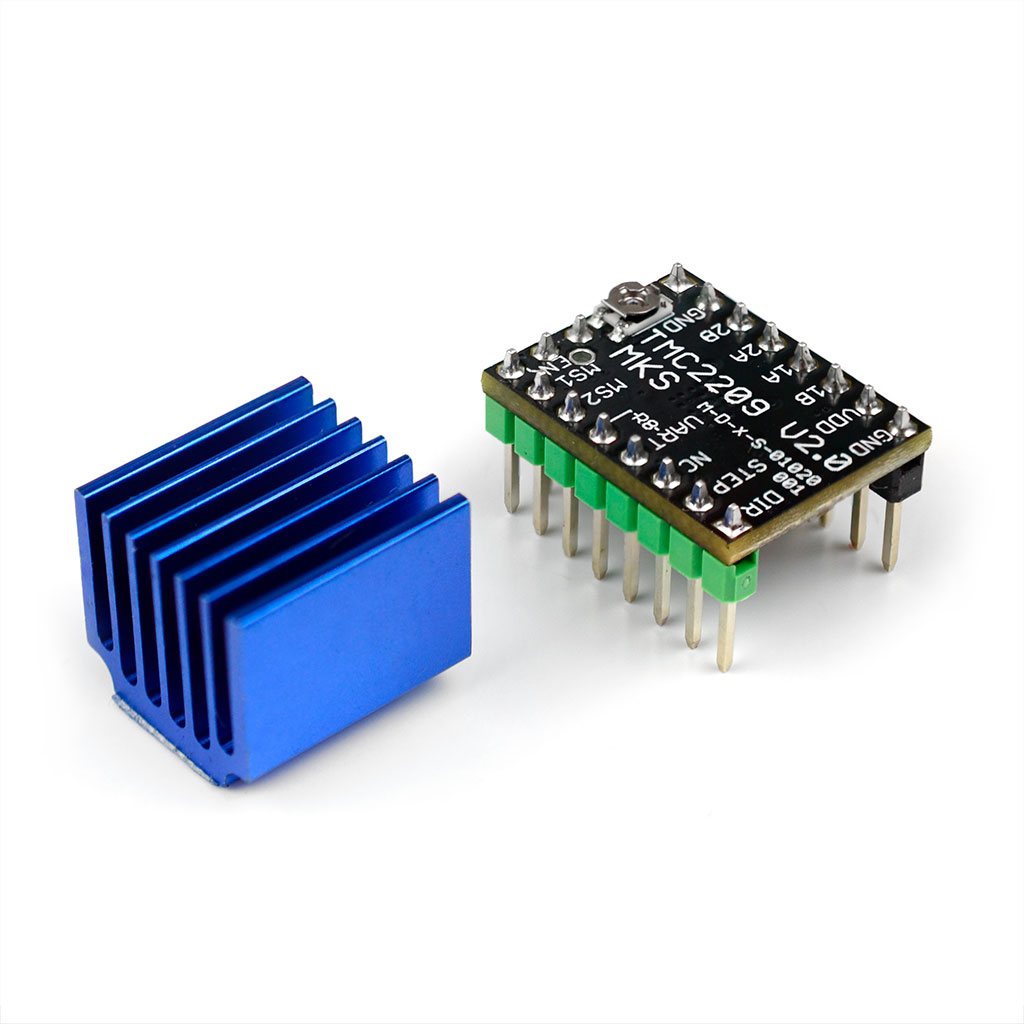

TMC2209 - драйвер шагового двигателя, для двухфазных шаговых двигателей. По пинам TMC2209 совместим с рядом устаревших драйверов, а также с TMC2208. Усовершенствованный прерыватель StealthChop2 от TRINAMIC обеспечивает бесшумную работу, максимальную эффективность и лучший крутящий момент двигателя. Его быстрое регулирование тока и дополнительная комбинация с SpreadCycle позволяют очень динамичное движение. StallGuard для самонаведения без датчика. Встроенные силовые полевые МОП-транзисторы поддерживают ток двигателя до среднеквадратичного значения (RMS) 2А с функциями защиты и диагностики для надежной работы. Простой в использовании интерфейс UART открывает возможности настройки и управления. Сохраните настройку на OTP-память. Наиболее продвинутое семейство драйверов шаговых двигателей STEP/DIR в отрасли модернизирует конструкцию до бесшумной и точной работы для экономически эффективных и высококонкурентных решений. Драйверы Step/Dir для двухфазных биполярных шаговых двигателей с пиковой нагрузкой до 2,8 А - StealthChop ™ для бесшумного движения - опция интерфейса UART - без обнаружения срыва StallGuard4.
Технические характеристики:

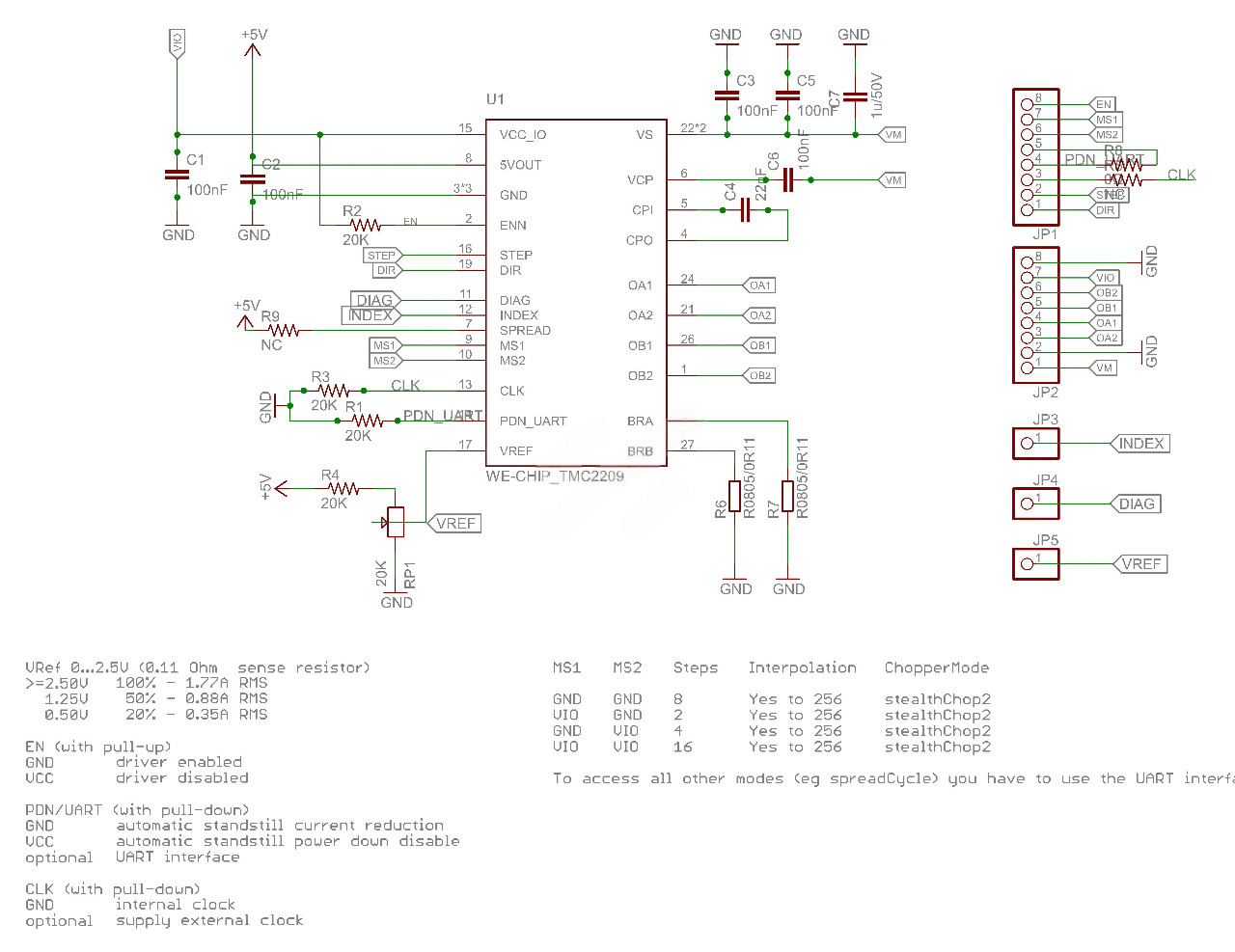

Принципиальная схема:
 |

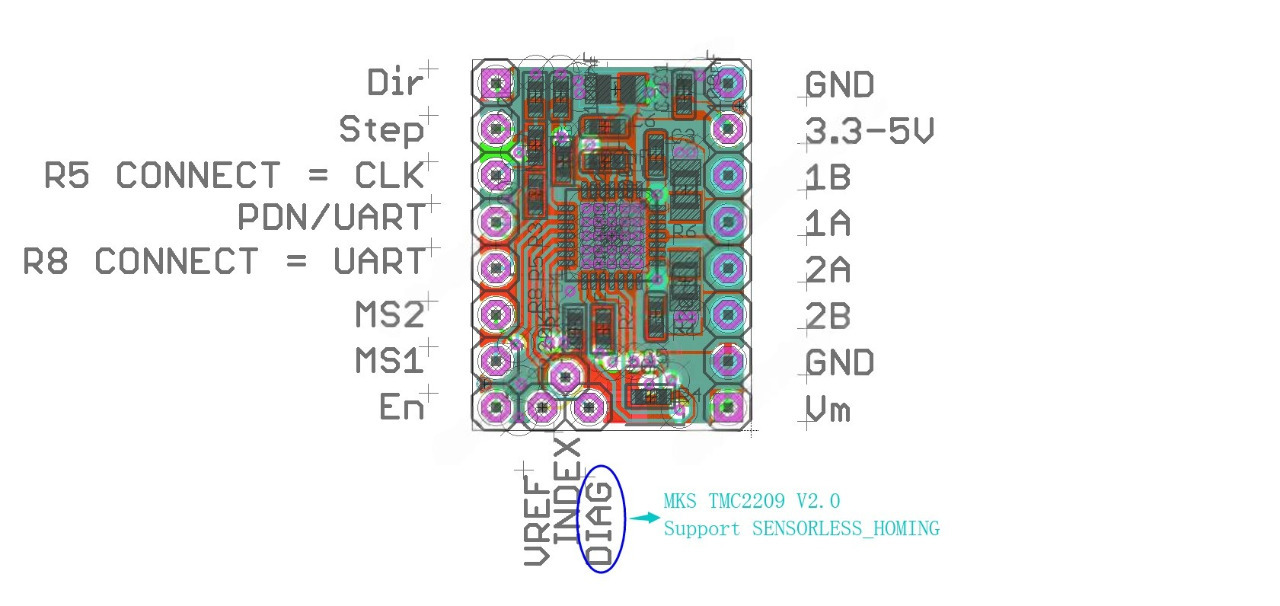

Расположение выводов:
 |
------------------
СЕЕД11205:380
