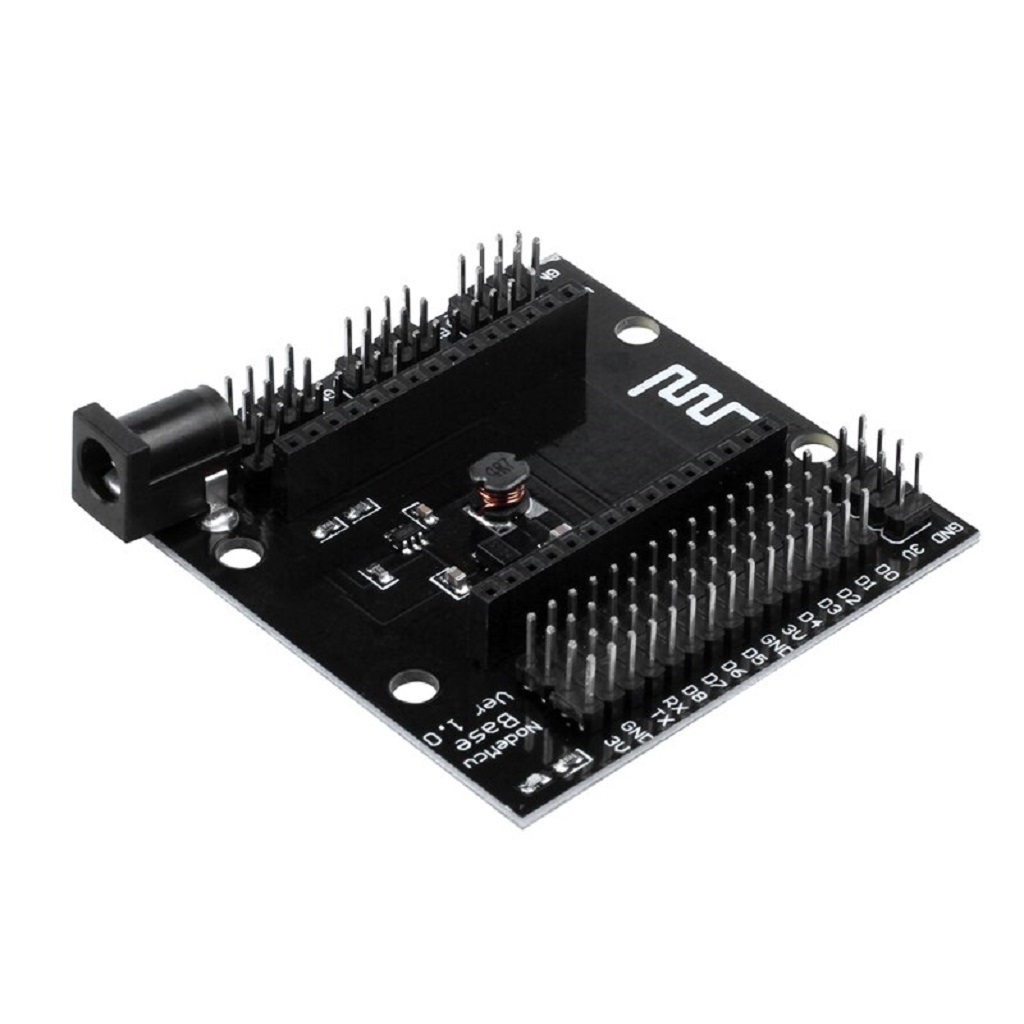

Плата Lolin Base для отладки и тестирования модулей NodeMCU ESP8266

Плата разработчика NodeMCU Base ver 1.0 предназначена для быстрого прототипирования проектов любой сложности, создаваемых на основе высокопроизводительных 32-битный процессорах ESP8266 со встроенными WiFi-приёмопередатчиками. Плата тестирования и отладки совместима с любыми 30-контактными версиями NodeMCU 1, 2 и 3 поколений, основанными на исходниках DevKit 0.9 или DevKit 1.0 с интегрированными микроконтроллерами ESP8266. Плата NodeMCU Base способна работать от произвольного источника постоянного напряжения 6-16В, и оснащена встроенным понижающим DC-DC регулятором с пропускной способностью по току до 2А, как для самого контроллера ESP8266 NodeMCU, так и для всей подключаемой периферии. Группы из одного или нескольких штырьевых контактов, расположенные напротив входов центрального посадочного разъёма, полностью дублируют выводы присоединяемой платы NodeMCU, и имеют стандартный шаг с расстоянием 2.54мм. Многочисленность доступных выводов 3.3-вольтового и 5-вольтового напряжения, а также сигнальных линий процессора, использующих беспаечный способ подключения, предоставляют возможность свободного наращивания исследуемого проекта любыми совместимыми датчиками, сенсорами и другими подходящими расширяющими модулями, и будут полезны на этапах отладки разрабатываемого приложения

Группы питающих выводов

Специальная пиктограмма в форме печатной антенны и маркировка выводов с одной стороны, нанесённые на текстолит NodeMCU Base, указывают на правильную ориентацию модуля ESP8266 NodeMCU перед его установкой в посадочное место.
