Плата расширения RAK2245 Pi HAT Edition — это самый крупный по габаритам модуль беспроводной связи Lora в семействе RAK2245. Он выполнен в форм-факторе безумно популярной одноплатной вычислительной платформы Raspberry Pi, полностью с ней совместим благодаря наличию стандартного для неё 40-контактного коммуникационного разъёма. Модуль расширения RAK2245 Pi HAT Edition легко устанавливается поверх платы одноплатного компьютера Raspberry Pi. Он отлично сочетается с моделью Raspberry Pi 3B+ или Raspberry Pi 4B, обеспечивая функционал радиочастотного интерфейса шлюза. Поддерживает до восьми каналов и работает в диапазоне RU864 безлицензионного глобального частотного диапазона LoRaWAN. Плата RAK2245 построена на чипе Semtech SX1301, для наилучшей производительности оснащена теплоотводящим радиатором, и дополнена GPS-приёмником. LoRa-концентратор RAK2245 Pi HAT Edition является одним из налучших современных и экономически эффективных решений для сборки самодельных шлюзов на основе Raspberry Pi. Концентратор LoRa может быть частью инновационных проектов по созданию умных сетей, интеллектуальных ферм или других, самых разнообразных IoT-приложений. А также участвовать в производстве малосерийной продукции, встраиваемой в иные разработки.

Ключевые особенности

Технические характеристики

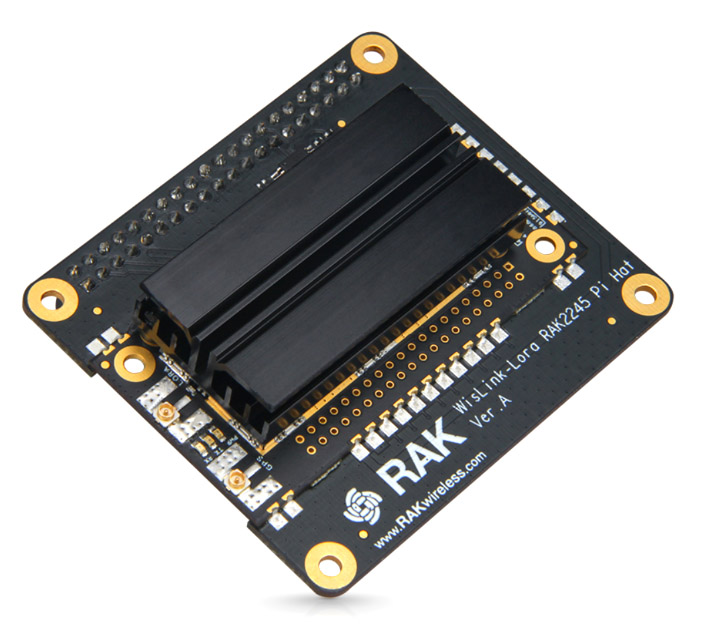

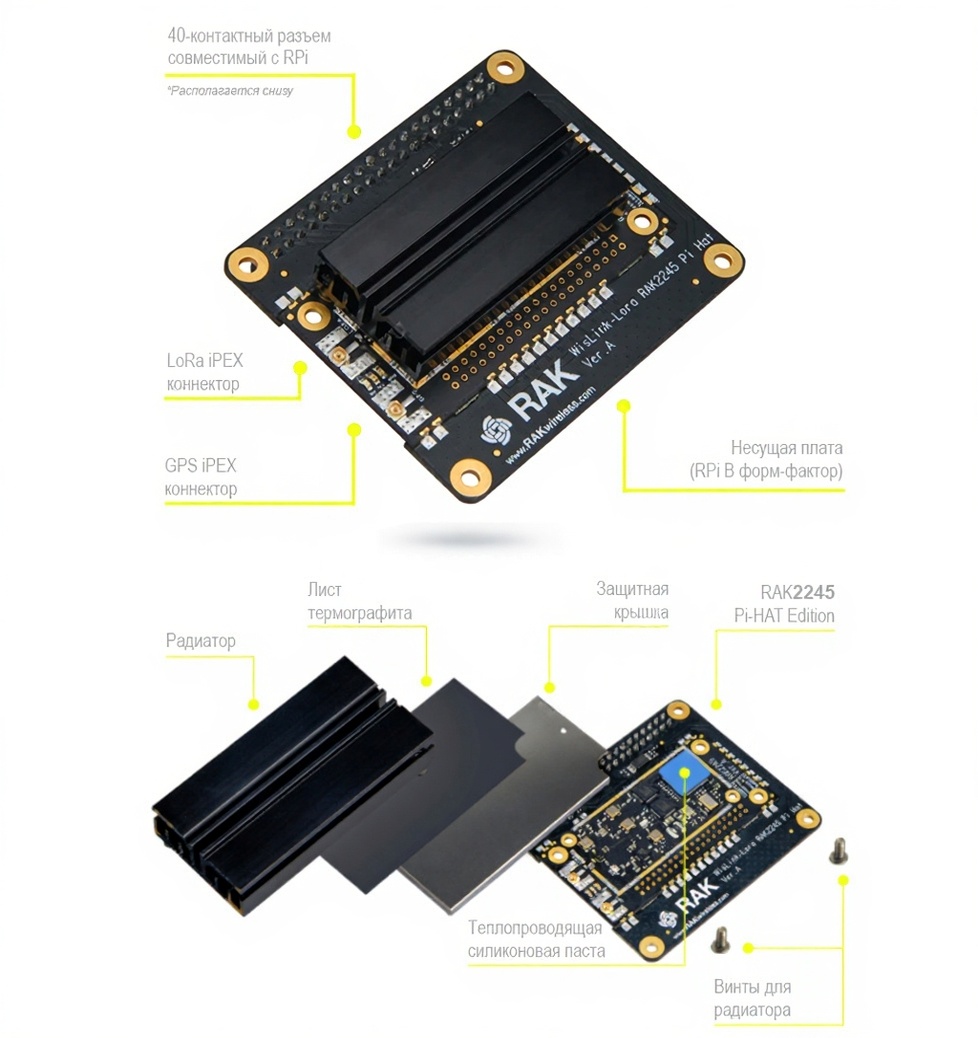

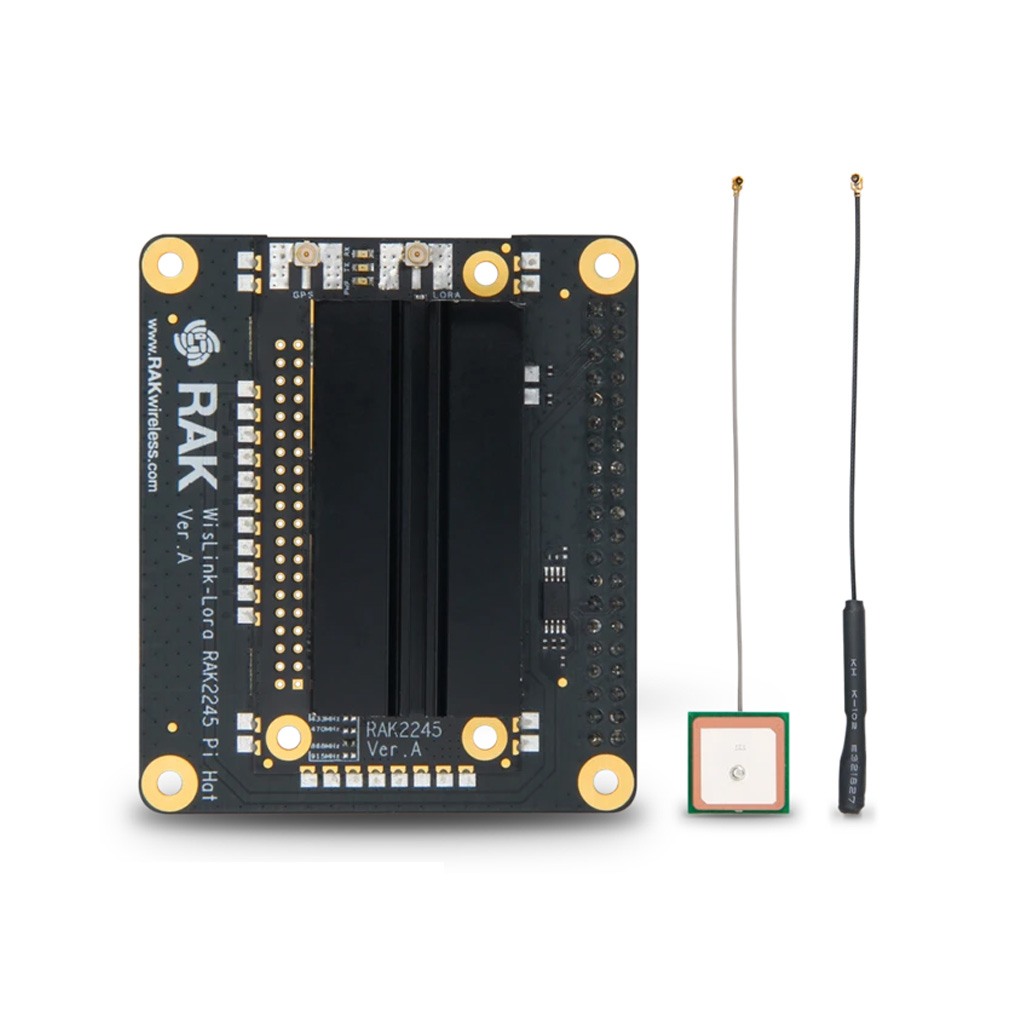

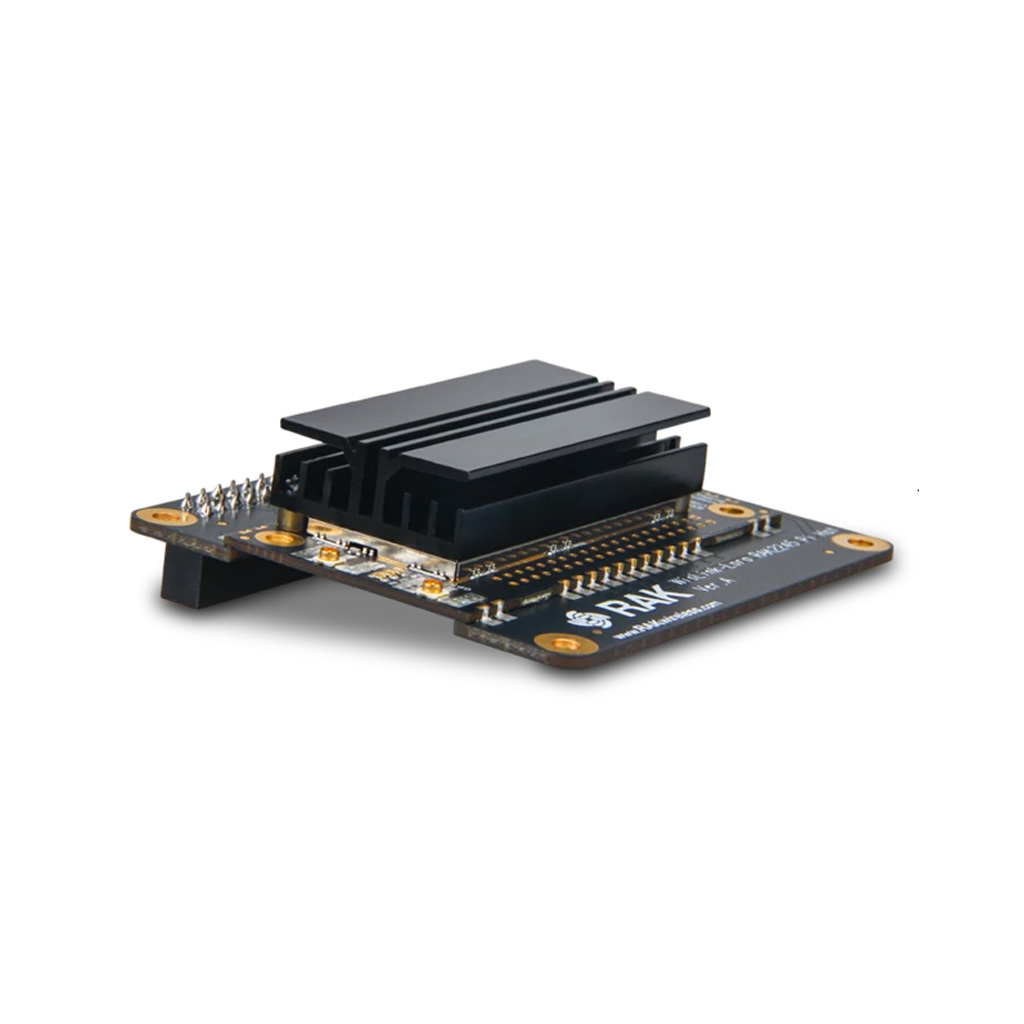

Внешний вид платы LoRa-концентратора RAK2245 Pi HAT

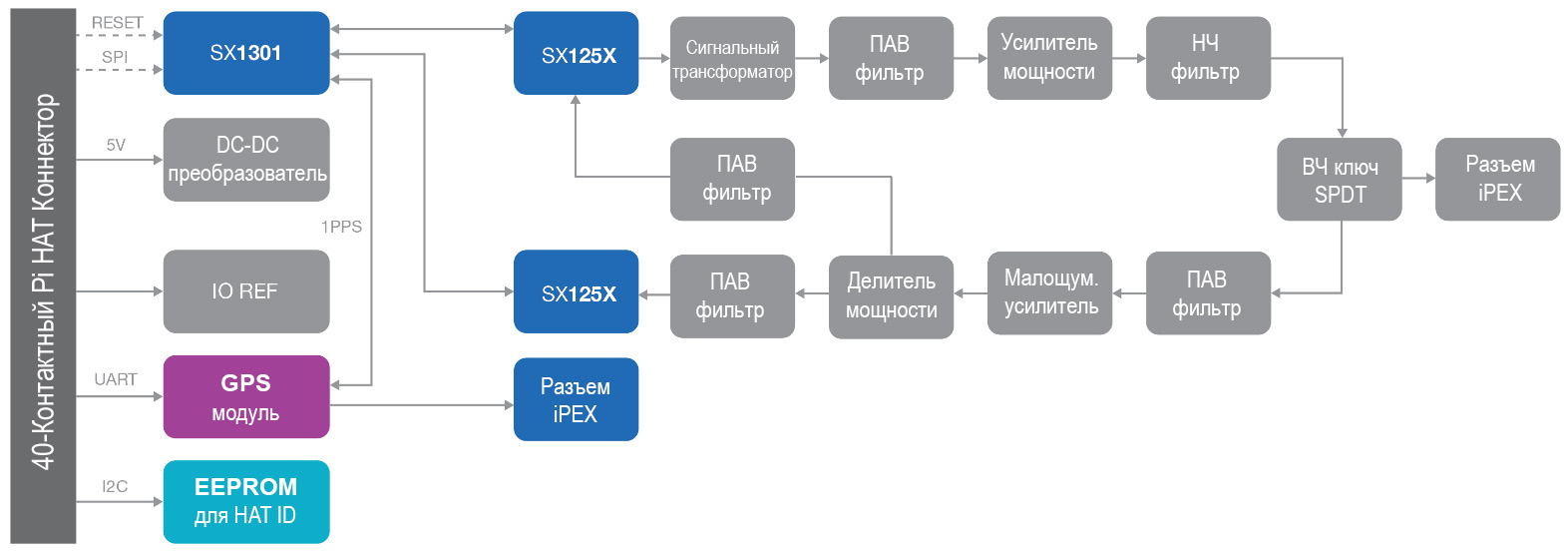

Блок-схема RAK2245

Интерфейс

Цифровая микросхема основной полосы частот SX1301 содержит десять (10) программируемых каналов приема. Эти пути имеют разные уровни программируемости и допускают различные варианты использования. Важно понимать различия между путями демодуляции, чтобы максимально использовать возможности системы.

Источник питания

Модуль RAK2245 Pi Hat питается через выводы 5В или 3,3В.

Интерфейс SPI

В штыревом разъёме расположены выводы шины SPI прямого доступа к интерфейсу Sx1301 SPI. Любая целевая система может свободно использовать существующий интерфейс SPI для связи с модулем.

Интерфейсы UART и I2C

Шины передачи данных UART и I2C также выведены на 40-контактный разъём. Аналогично шине SPI, они предоставляют прямой доступ к модулю GPS. Генератор импульсов 1PPS внутренне подведён к SX1301 и собственного вывода не имеет.

Цифровые входы/выходы общего назначения

Существует 2 цифровых пользовательских вывода, выполняющие функции сброса модуля GPS или его перехода в режим ожидания (standby mode).

Примечание. После включения RAK2245 Pi HAT, SX1301 может быть сброшен с помощью вывода 11.

Индикация событий

Плата концентратора LPWAN RAK2245 укомплектована тремя зелёными светодиодами, информирующими статус питания и активность шины UART.

Антенный РЧ интерфейс

В модуле предусмотрены два РЧ-разъёма для LoRa и GPS, представляющие собой стандартные коннекторы UFL (Hirose U.FL-R-SMT). Поддерживая эфирную передачу (Tx) и приём (Rx), формируют антенный интерфейс. Импеданс обоих разъёмов 50 Ом.

Функциональное назначение выводов (распиновка)

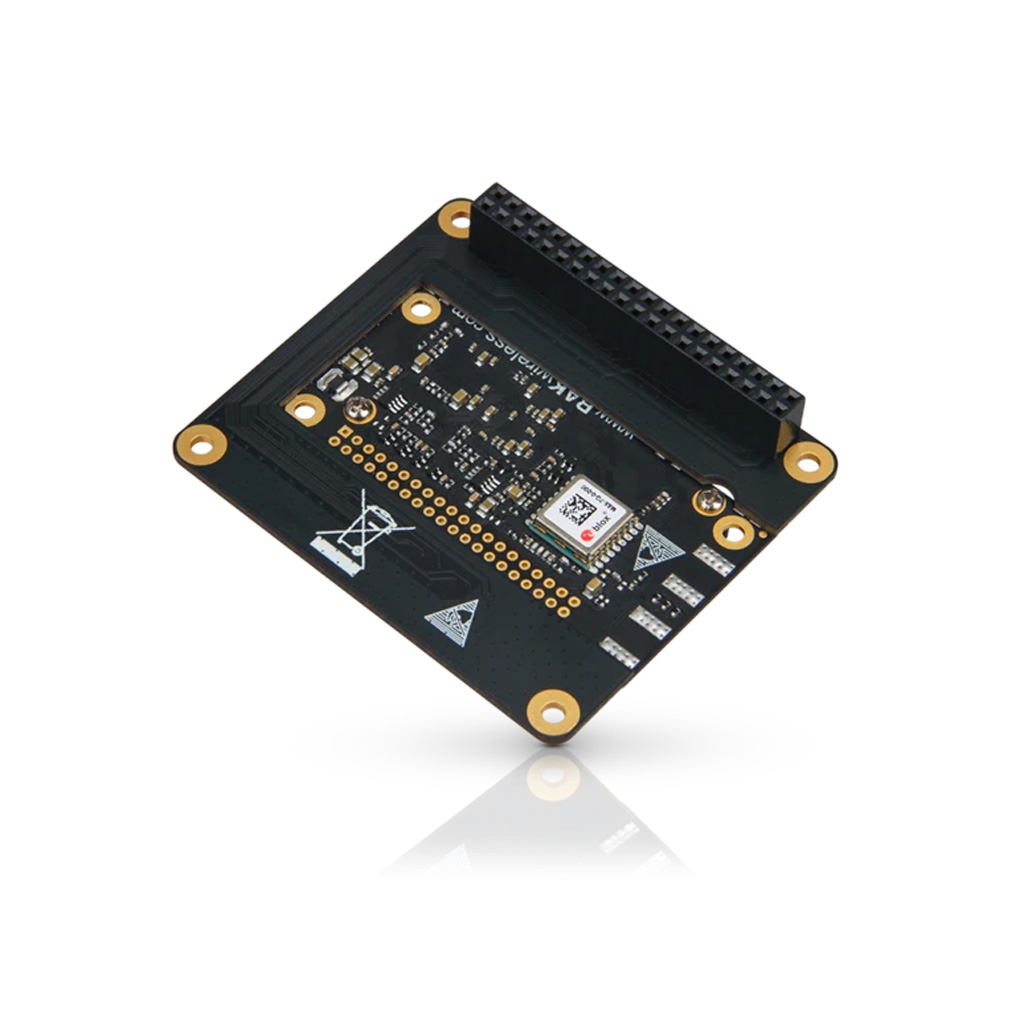

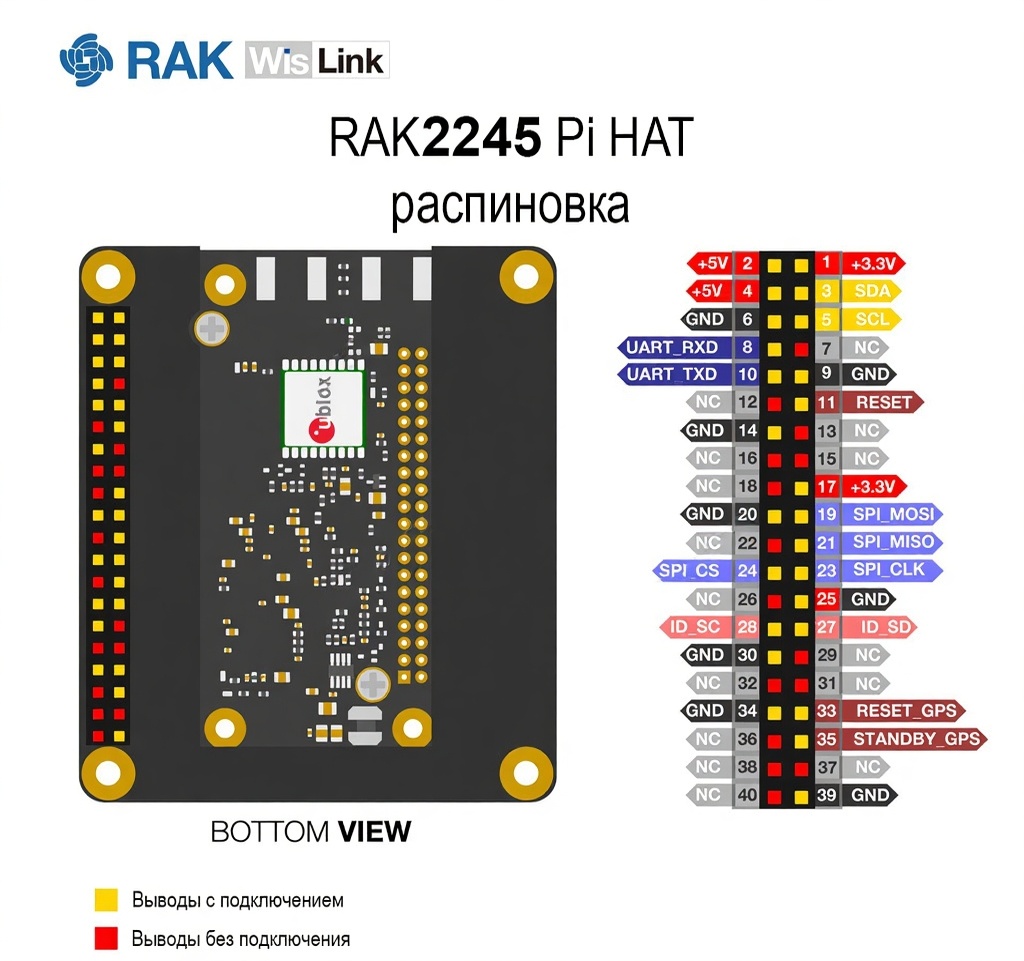

40-контактный разъём модуля RAK2245 Pi HAT расположен с нижней (обратной) стороны несущей платы. В диаграмме и таблице содержатся описания и нумерация каждого вывода.

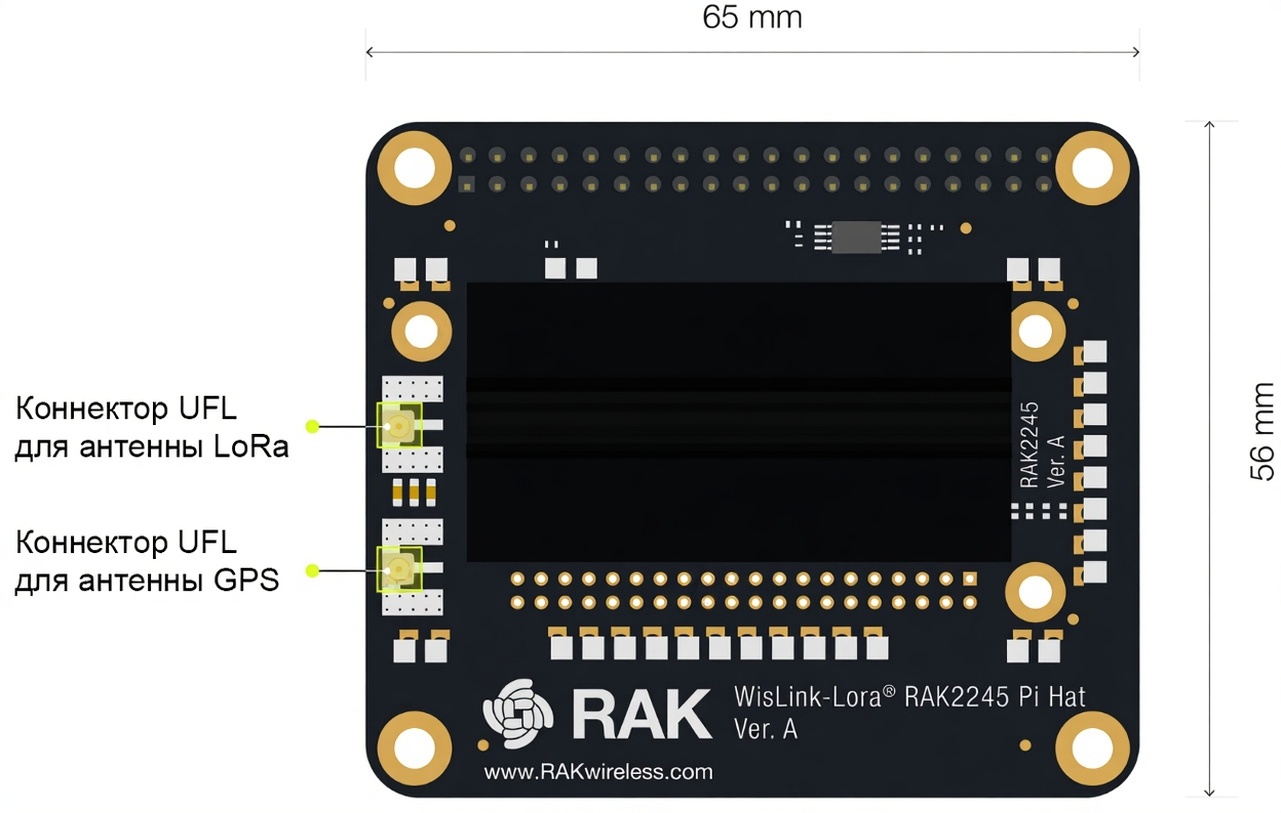

Физические размеры, мм

Программное обеспечение

1. Raspbian OS для RAK2245 Pi HAT Raspberry Pi 3B+ и 4B V4.2.5R (zip-архив);

Техническая документация

1. RAK2245 PiHAT Руководство пользователя V1.2 (англ., PDF);

Полезные ссылки

1. Ресурс с руководством по настройке RAK2245 Pi HAT (ссылка);
2. Ресурсы с открытым исходным кодом на GitHub здесь и здесь.;
