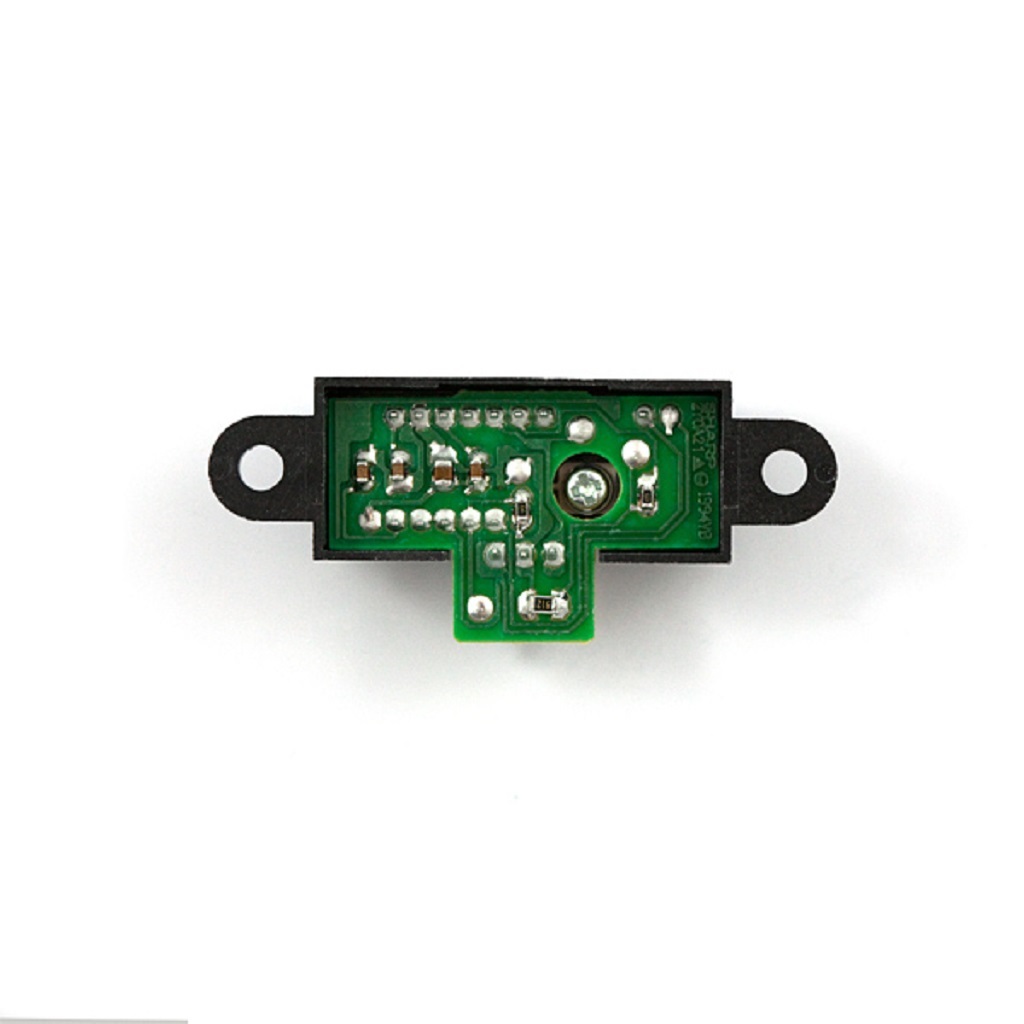

Датчик расстояния GP2Y0A41SK0F инфракрасный, дистанция 4-30 см., питание 5 В, аналоговый выход

Код товара: CTTL15196

Установлен оригинальный контроллер Sharp

Датчик расстояния GP2Y0A41SK0F является отличным устройством, для добавления функции обхода препятствия или обнаружения движения, вашему роботу или другому проекту. С диапазоном обнаружения от 10 до 30 см и выходным аналоговым сигналом показывающим расстояние, этот датчик очень прост в использовании. Датчики GP2Y0A41SK0F являются популярным выбором для различных проектов, которым требуется точное измерение расстояния. Этот инфракрасный датчик более экономичен по сравнению с ультразвуковым дальномером, а также обеспечивает лучшее быстродействие по сравнению с другими инфракрасными датчиками. Непосредственная связь с большинством микроконтроллеров реализуется за счёт соединения аналогового выхода с аналого-цифровым преобразователем для измерения значений, или через компаратор, для порогового обнаружения. Определяемое расстояние для этой версии датчика от 4 до 30 см. В GP2Y0A41SK0F используется 3-х выводной разъём JST совместимый с 3-х жильным кабелем JST. Также можно просто припаять три провода, если смотреть сзади, то слева направо: питание, земля и выходной сигнал.

Отношение выходного напряжения датчика к обратно пропорционально изменяемому расстоянию практически линейно на всём диапазоне измерений. Техническая документация GP2Y0A41SK0F содержит график изменения аналогового выходного напряжения как функции от обратно пропорционально изменяющегося расстояния до отражённого объекта. Вы можете использовать этот график для приблизительной оценки расстояния, сопоставляя выходное напряжение (V) c расстоянием (см). Более простой метод определения расстояния заключается в вычислении коэффициента линеаризации, примерно равный расстоянию до отражённого объекта. Чтобы его найти, необходимо разделить постоянный множитель шкалы (~27 В*см) на выходное напряжение. Добавление смещения и изменение коэффициента масштабирования может улучшить аппроксимацию этой линии.

Характеристики:

Напряжение: 4,5 - 5,5 В
Потребляемый ток: 30 мА
Измеряемое расстояние: 4 - 30 см
Тип выходного сигнала: аналоговый
Дифференциальное напряжение, большее диапазона распознавания расстояния: 1,9 В
Время отклика: 38 ± 10 мс
Размеры: 29.5х13.0х13.5 мм
Вес: 3.5 гр
