Датчик расстояния ультразвуковой US-025. 2-600см
Код товара: CTTL11170
 |
|
|
Характеристики
Что такое ультразвуковой датчик расстояния

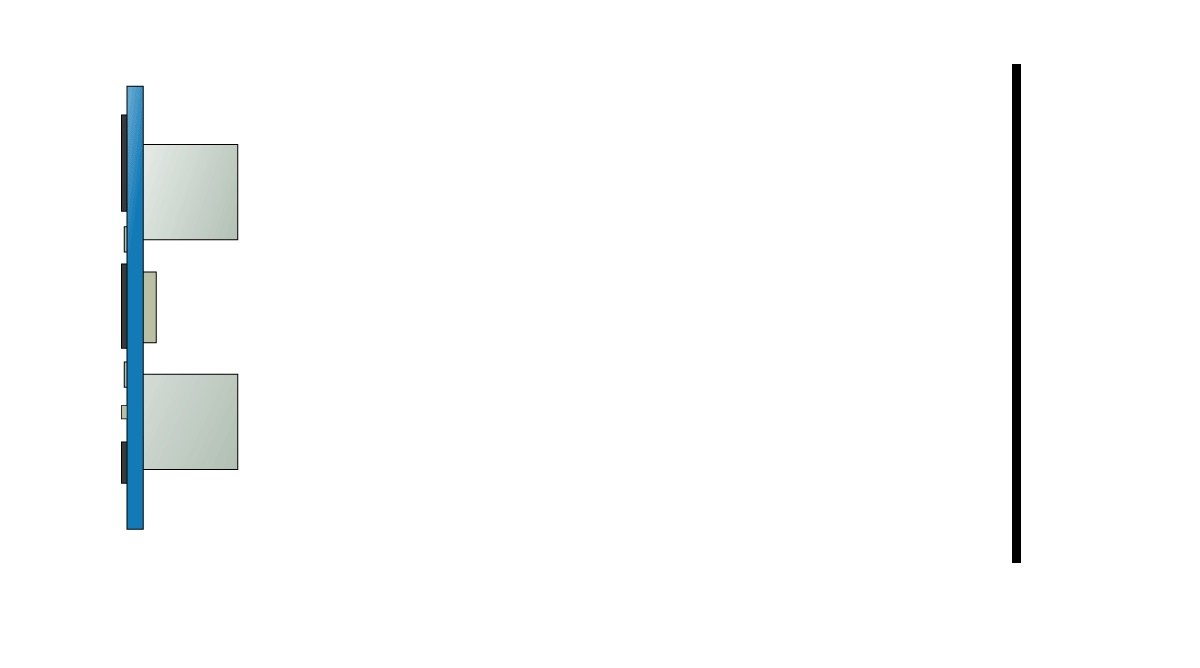

Ультразвуковой датчик расстояния – это устройство, которое позволяет определять расстояние до объекта при помощи высокочастотных звуковых колебаний (ультразвука). Входящий в состав датчика ультразвуковой излучатель генерирует ультразвуковую волну, которая распространяется в воздухе со скоростью звука. Отражаясь от объектов, волна возвращается к датчику в виде эхо. Отсюда происходит название такого способа измерения расстояний – эхолокация. Датчик принимает отражённый ультразвуковой сигнал и фиксирует время, за которое он вернулся. После этого несложно определить пройденное ультразвуком расстояние, поскольку его скорость известна.
Большинство ультразвуковых датчиков расстояний не вычисляют расстояние до объекта самостоятельно. Вместо этого они предоставляют информацию о времени, за которое ультразвук вернулся обратно к датчику. Дальнейшие расчёты для определения расстояния выполняются программно, на стороне микроконтроллера. Но есть и такие датчики, которые сами выполняют необходимые вычисления и предоставляют на выходе уже готовый результат.
Ультразвуковой датчик расстояния US-025 позиционируется как улучшенная версия популярного датчика HC-SR04. Он построен на базе эффективной микросхемы CS100 и предлагает бОльшую точность измерений и рабочий диапазон до 6 метров. При этом датчик US-025 полностью совместим с HC-SR04, и может использоваться вместо него без необходимости внесения изменений в программу или схему подключения. Схема ультразвукового датчика расстояния US-025 представлена ниже.
По этой же схеме выполнен ультразвуковой датчик расстояний US-026. Он полностью идентичен US-025, и единственное их отличие состоит в том, что US-026 выполнен на односторонней печатной плате, тогда как US-025 на двусторонней.
US-025 относится к датчикам, которые на выходе предоставляют информацию о времени распространения ультразвуковой волны. Вычисление расстояния до объекта выполняется программно. Рассмотрим алгоритм работы с US-025 на примере платы Ардуино Уно.
Подключение US-025 к Ардуино
Ультразвуковой датчик расстояния US-025 имеет 4 вывода:

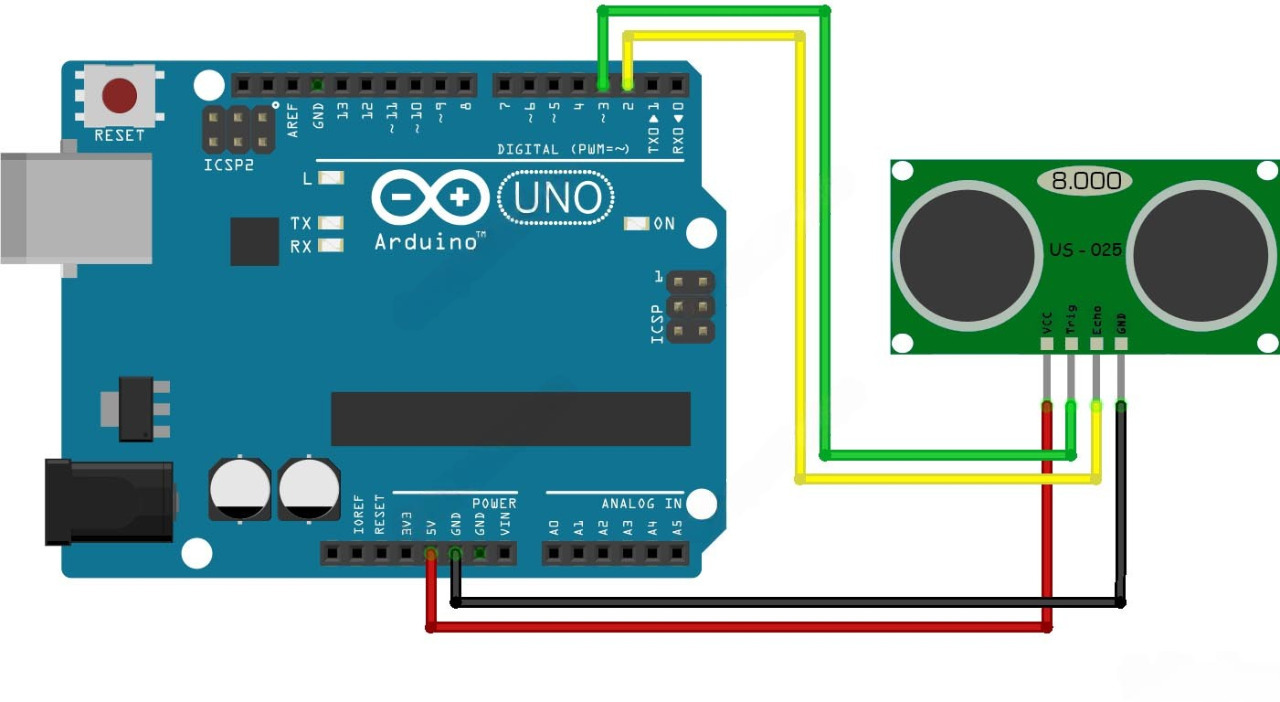

Подсоединим их к Ардуино в соответствии с приведённой схемой:
Для подключения US-025 к Ардуино вы можете использовать любые другие выводы, внеся соответствующие изменения в скетч.
Алгоритм работы и пример скетча
Алгоритм работы с US-025 состоит из следующих шагов:
- На вход Trig подаём сигнал высокого уровня длительностью 10 мкс.;
- Получив импульс на входе Trig, датчик генерирует серию из 8 ультразвуковых колебаний и устанавливает высокий уровень на выводе Echo.;
- При получении отражённой ультразвуковой волны датчик изменяет уровень сигнала на выводе Echo на низкий. Таким образом, длительность получившегося импульса будет соответствовать времени распространения ультразвука до объекта и обратно.;
- Ардуино измеряет длительность импульса на выводе Echo и определяет по нему расстояние до объекта.;
Следующий скетч реализует описанный алгоритм:
const float sound_speed = 343.1; // Скорость звука в воздухе при t=20C
const float k = (20000 / sound_speed);
const byte pinEcho = 2;
const byte pinTrig = 3;
void setup() {
Serial.begin(9600);
pinMode(pinTrig, OUTPUT);
pinMode(pinEcho, INPUT);
}
int getDistance(int maxDistance = 600) {
// Функция определения расстояния до объекта при помощи ультразвукового датчика US-025
// Возвращает -1, если превышен таймаут ожидания эхо
// Необязательный параметр maxDistance задаёт максимальное измеряемое расстояние в сантиметрах
unsigned long timeout = maxDistance * k;
unsigned long previousMicros;
unsigned int t;
// Формируем импульс на входе Trig длительностью 10мкс
digitalWrite(pinTrig, LOW);
delayMicroseconds(2);
digitalWrite(pinTrig, HIGH);
delayMicroseconds(10);
digitalWrite(pinTrig, LOW);
// Дожидаемся HIGH на выводе Echo
previousMicros = micros();
while(!digitalRead(pinEcho)){
if (micros() - previousMicros > 10000) return -1;
}
// Измеряем длительность ответного импульса на выводе Echo
previousMicros = micros();
while(digitalRead(pinEcho)){
if (micros() - previousMicros > timeout) return -1;
}
t = micros() - previousMicros;
return (t / k);
}
void loop() {
// Измеряем расстояние
int d = getDistance();
// Выводим результат в Serial
Serial.print(d);
Serial.println(" cm");
delay(1000);
}Взаимодействие с датчиком и вычисление расстояния до объекта оформлено в виде отдельной функции getDistance. Её необязательный параметр позволяет задать максимальное измеряемое расстояние. Если, например, нас интересует расстояние до препятствий в пределах метра, то функцию можно вызвать с параметром 100:
int d = getDistance(100);
Если на указанном расстоянии не будет встречено препятствий, то функция вернёт значение -1, не дожидаясь отражения ультразвука от более дальних объектов.
Загрузите скетч в Ардуино и откройте монитор порта, чтобы увидеть результат его работы.
Библиотеки для работы с US-025 в среде Ардуино
Приведённый выше пример кода удобен в использовании и легко переносится в любой скетч. Но если вы привыкли работать через библиотеки, то для ультразвуковых датчиков расстояний их существует немалое количество. Среди них наиболее популярны, пожалуй, Ultrasonic (автор Erick Simoes) и NewPing. Первая содержит единственную функцию для измерения расстояния и совсем проста в использовании, тогда как вторая отличается расширенным функционалом и оптимизированным кодом. Обе они подходят для датчика US-025 и доступны для установки через менеджер библиотек IDE Arduino.
Особенности применения ультразвуковых датчиков расстояний
Ультразвуковые датчики расстояний успешно применяются для решения многих задач. Их используют для измерения расстояний, в качестве датчиков присутствия, позиции, уровня жидкости или сыпучих веществ. В отличие от инфракрасных датчиков расстояний их нормальной работе не мешают дым, пыль и солнечный свет. Они нечувствительны к цвету объекта или его материалу. Исключение составляют мягкие предметы, поглощающие звук вместо того, чтобы отражать его.
------------------
