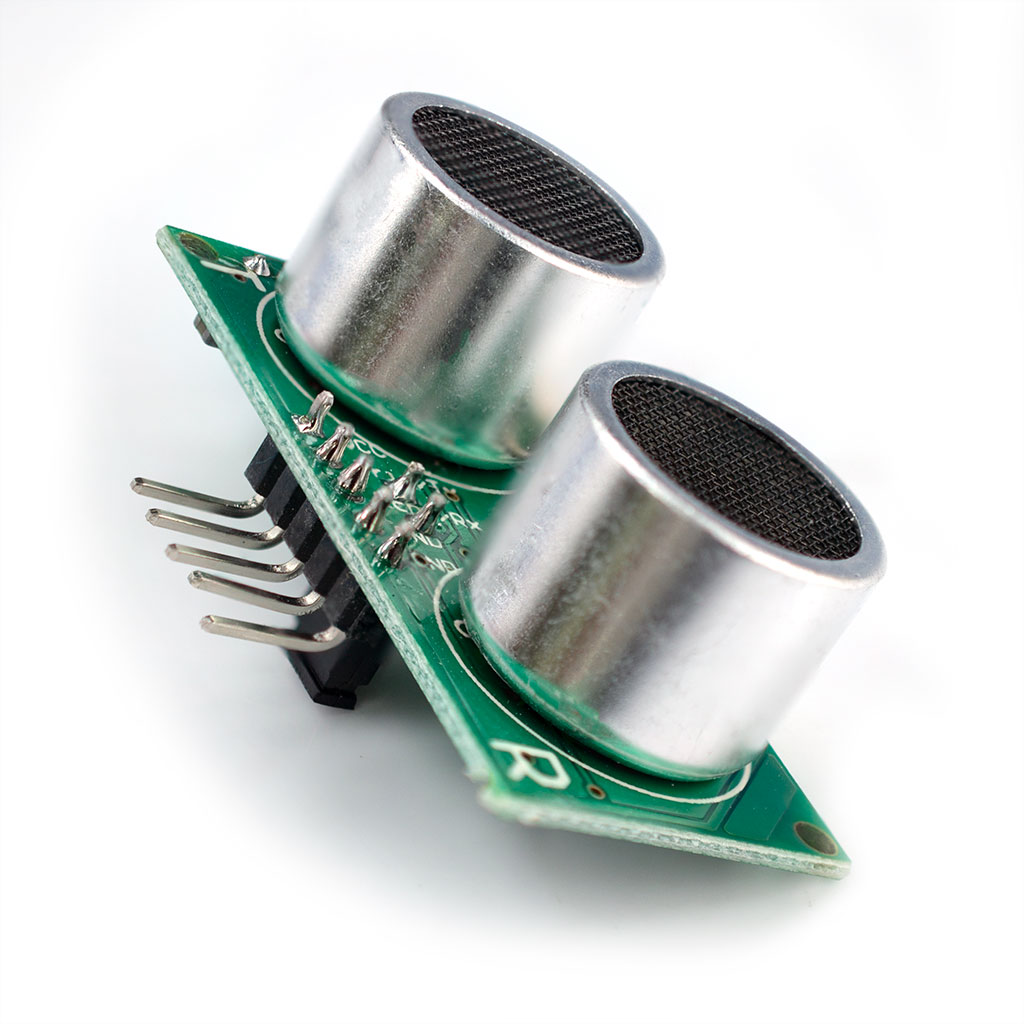

Датчик расстояния ультразвуковой US-100, 2-450см

Характеристики

Что такое ультразвуковой датчик расстояния

Ультразвуковой датчик расстояния – это устройство, которое позволяет определять расстояние до объекта при помощи высокочастотных звуковых колебаний (ультразвука). Входящий в состав датчика ультразвуковой излучатель генерирует ультразвуковую волну, которая распространяется в воздухе со скоростью звука. Отражаясь от объектов, волна возвращается к датчику в виде эхо. Отсюда происходит название такого способа измерения расстояний – эхолокация. Датчик принимает отражённый ультразвуковой сигнал и фиксирует время, за которое он вернулся. После этого несложно определить пройденное ультразвуком расстояние, поскольку его скорость известна.

Большинство ультразвуковых датчиков расстояний не вычисляют расстояние до объекта самостоятельно. Вместо этого они предоставляют информацию о времени, за которое ультразвук вернулся обратно к датчику. Дальнейшие расчёты для определения расстояния выполняются программно, на стороне микроконтроллера. Но есть и такие датчики, которые сами выполняют необходимые вычисления и предоставляют на выходе уже готовый результат.

US-100 поддерживает оба способа взаимодействия. С одной стороны это позволяет использовать его в схемах и программах, предназначенных для датчиков первого типа (например, HC-SR04). С другой стороны мы можем освободить микроконтроллер от описанных выше расчётов и считывать с датчика результат измерений через последовательный интерфейс. А с учётом того, что US-100 имеет встроенную термокомпенсацию, результаты расчётов на стороне датчика будут более точными. Рассмотрим работу с US-100 на примере платы Ардуино Уно.

Подключение US-100 к Ардуино

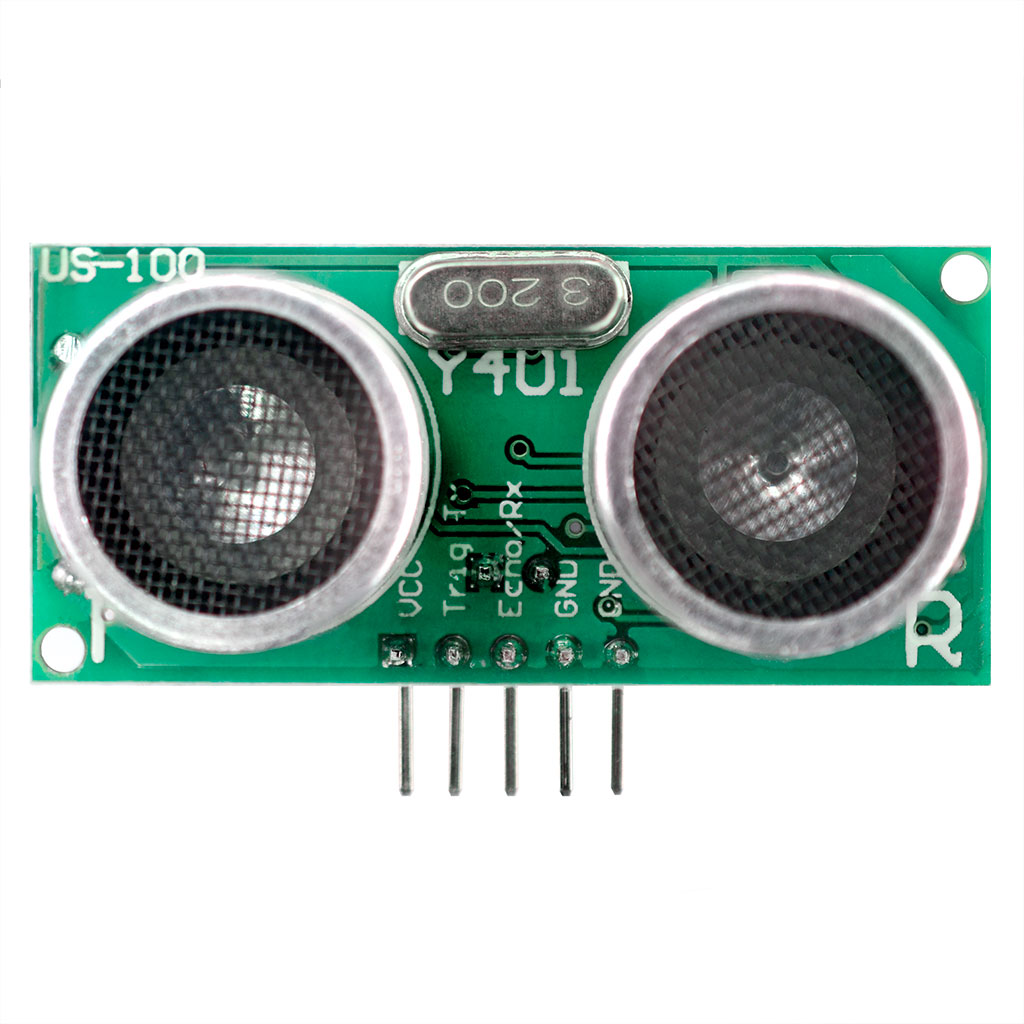

Ультразвуковой датчик расстояния US-100 имеет 5 выводов:

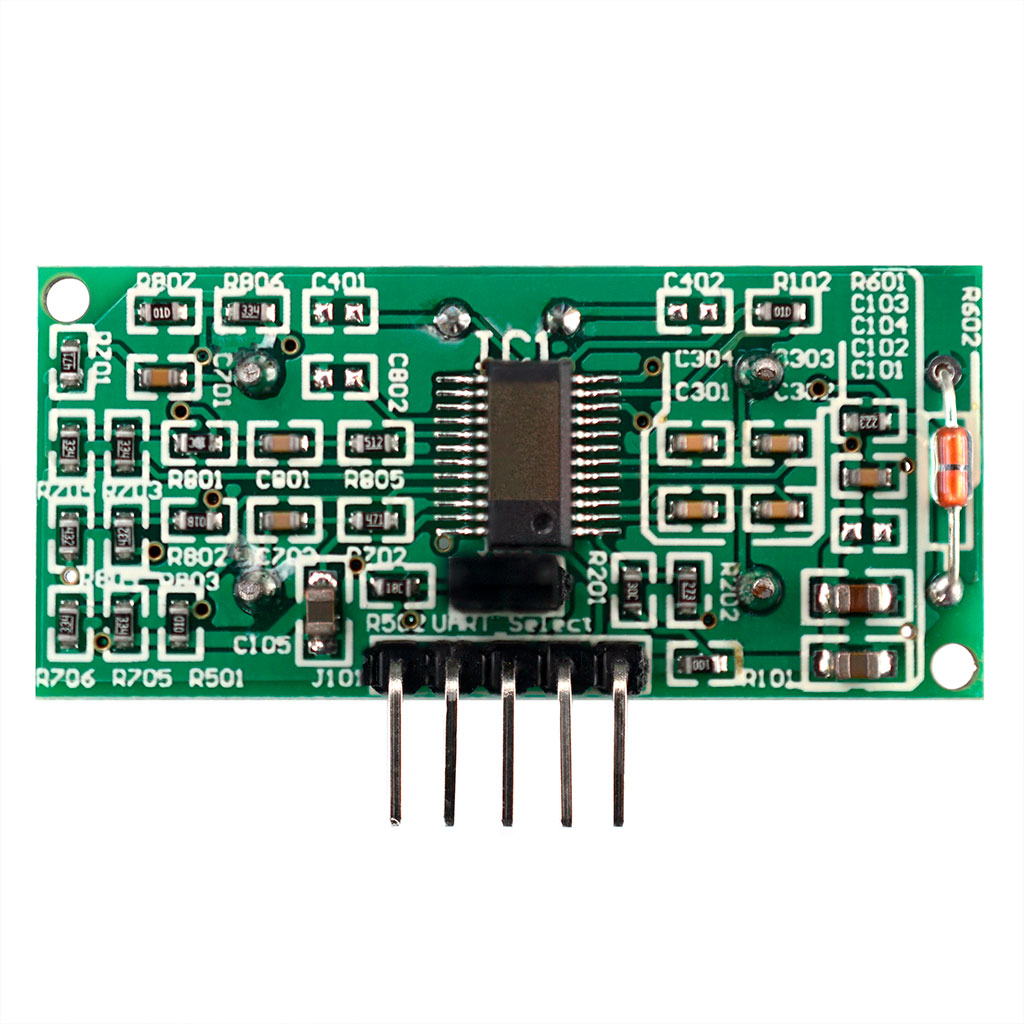

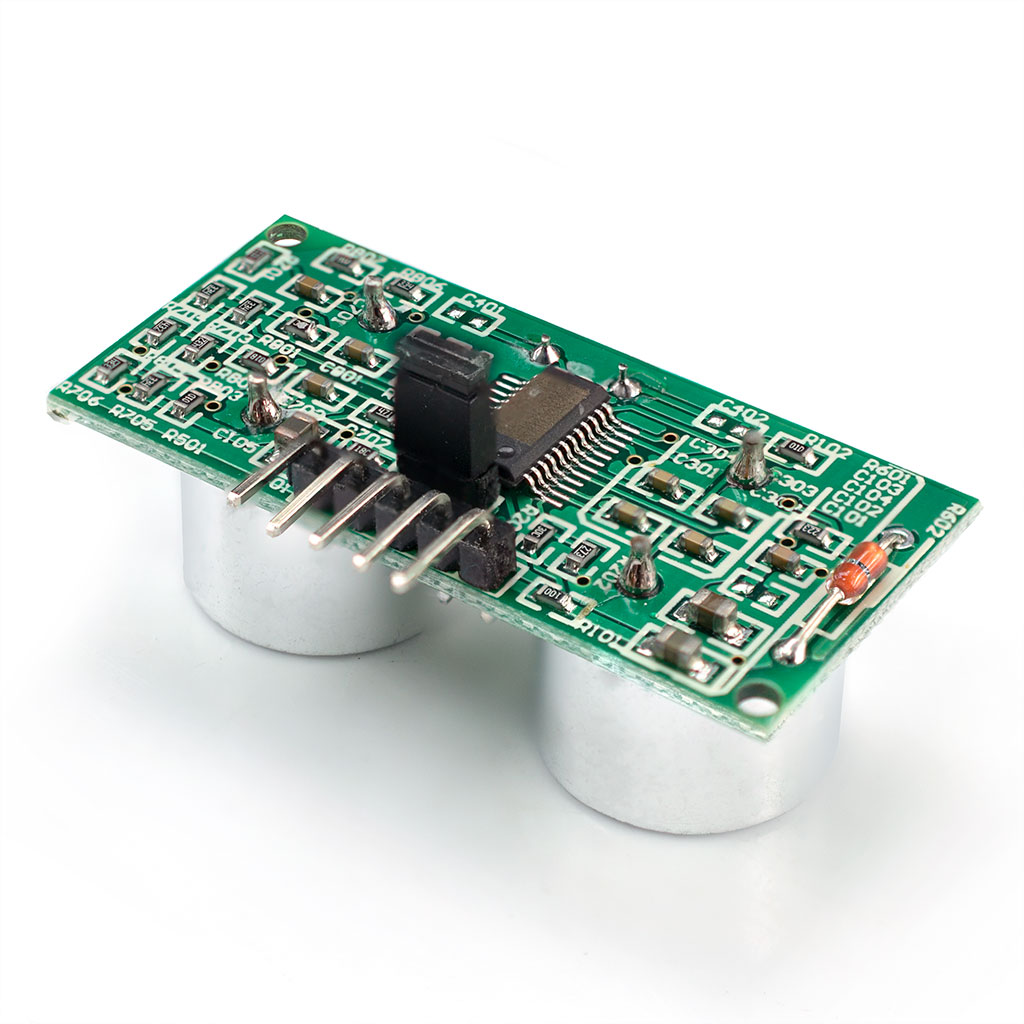

Выбор режима работы US-100 определяется перемычкой: когда она установлена, датчик работает в режиме Serial; когда снята – в режиме GPIO (general-purpose input/output).

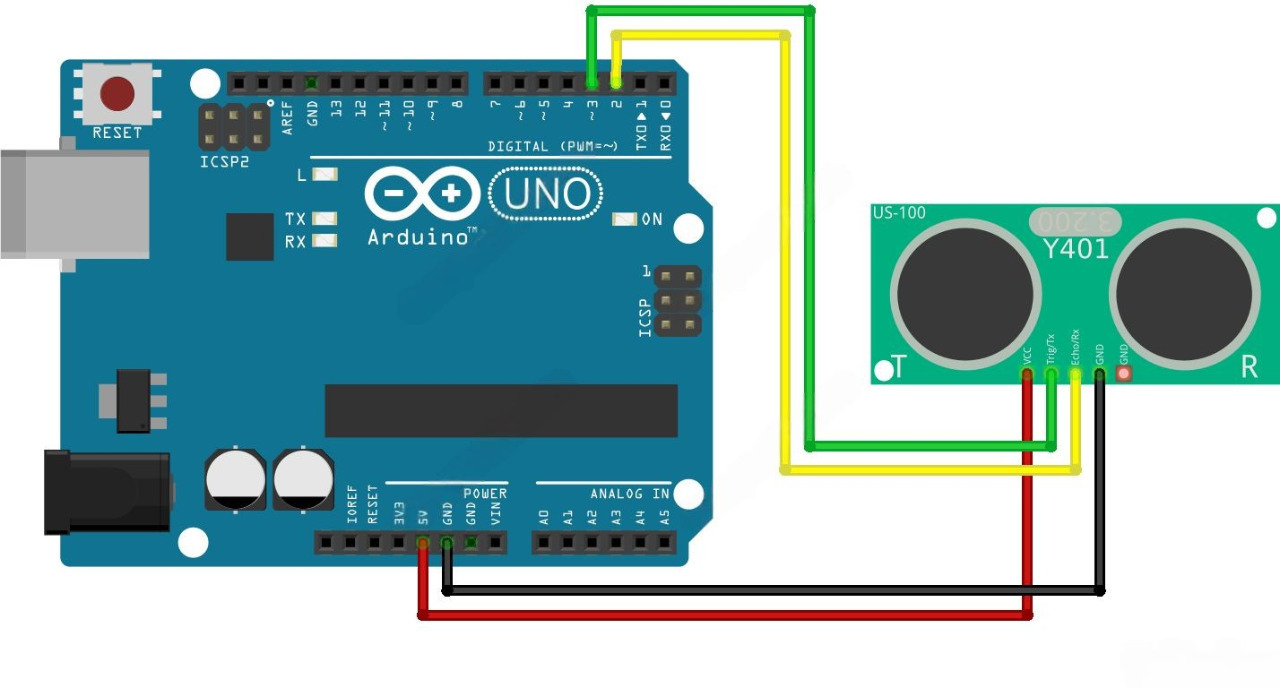

Подсоединим их к Ардуино в соответствии с приведённой схемой:

Для подключения US-100 к Ардуино вы можете использовать любые другие выводы, внеся соответствующие изменения в скетч.

Пример скетча для US-100 в режиме GPIO

В режиме GPIO взаимодействие с US-100 аналогично работе с HC-SR04 и другими популярными датчиками. Алгоритм работы для режима GPIO следующий:

1. На вход Trig подаём сигнал высокого уровня длительностью 10 мкс.;
2. Получив импульс на входе Trig, датчик генерирует серию из 8 ультразвуковых колебаний и устанавливает высокий уровень на выводе Echo.;
3. При получении отражённой ультразвуковой волны датчик изменяет уровень сигнала на выводе Echo на низкий. Таким образом, длительность получившегося импульса будет соответствовать времени распространения ультразвука до объекта и обратно.;
4. Ардуино измеряет  длительность импульса на выводе Echo и определяет по нему расстояние до объекта.;

Следующий скетч реализует описанный алгоритм:

// Пример скетча для ультразвукового датчика расстояния US-100 (режим GPIO)
// https://compacttool.ru/us-100-ultrazvukovoj-datchik-rasstoyaniya

const float sound_speed = 343.1; // Скорость звука в воздухе при t=20C
const float k = (20000 / sound_speed);

const byte pinEcho = 2;
const byte pinTrig = 3;

void setup() {
  Serial.begin(9600);
  pinMode(pinTrig, OUTPUT);
  pinMode(pinEcho, INPUT);
}

int getDistance(int maxDistance = 450) {
  // Функция определения расстояния до объекта при помощи ультразвукового датчика US-100 (режим GPIO)
  // Возвращает -1, если превышен таймаут ожидания эхо
  // Необязательный параметр maxDistance задаёт максимальное измеряемое расстояние в сантиметрах
  unsigned long timeout = maxDistance * k;
  unsigned long previousMicros;
  unsigned int t;
  // Формируем импульс на входе Trig длительностью 10мкс
  digitalWrite(pinTrig, LOW);
  delayMicroseconds(2);
  digitalWrite(pinTrig, HIGH);
  delayMicroseconds(10);
  digitalWrite(pinTrig, LOW);

  // Дожидаемся HIGH на выводе Echo
  previousMicros = micros();
  while(!digitalRead(pinEcho)){
     if (micros() - previousMicros > 10000) return -1;
  }

  // Измеряем длительность ответного импульса на выводе Echo
  previousMicros = micros();
  while(digitalRead(pinEcho)){
    if (micros() - previousMicros > timeout) return -1;
  }
  t = micros() - previousMicros;

  return (t / k);
}

void loop() {
  // Измеряем расстояние
  int d = getDistance();

  // Выводим результат в Serial
  Serial.print(d);
  Serial.println(" cm");
  delay(1000);
}

Взаимодействие с датчиком и вычисление расстояния до объекта оформлено в виде отдельной функции getDistance. Её необязательный параметр позволяет задать максимальное измеряемое расстояние. Если, например, нас интересует расстояние до препятствий в пределах метра, то функцию можно вызвать  с параметром 100:

int d = getDistance(100);

Если на указанном расстоянии не будет встречено препятствий, то функция вернёт значение -1, не дожидаясь отражения ультразвука от более дальних объектов.

Для проверки работы скетча снимите перемычку с платы датчика, загрузите скетч в Ардуино и откройте монитор порта.

Приведённый пример кода удобен в использовании и легко переносится в любой скетч. Но если вы привыкли работать через библиотеки, то для ультразвуковых датчиков расстояний их существует немалое количество. Среди них наиболее популярны, пожалуй, Ultrasonic (автор Erick Sim?es) и NewPing. Первая содержит единственную функцию для измерения расстояния и совсем проста в использовании, тогда как вторая отличается расширенным функционалом и оптимизированным кодом. Обе они подходят для датчика US-100 в режиме GPIO и доступны для установки через менеджер библиотек IDE Arduino.

Пример скетча для US-100 в режиме Serial

В режиме Serial US-100 принимает команды по последовательному интерфейсу и возвращает результат. Датчик поддерживает 2 команды:

Кроме того, в режиме Serial задействуется термокомпенсация, что обеспечивает высокую точность показаний US-100 во всем диапазоне рабочих температур.

Для переключения US-100 в режим Serial необходимо перед подачей питания  установить перемычку на плате датчика. Пример скетча приведён ниже.

// Пример скетча для ультразвукового датчика расстояния US-100 (режим Serial)
// https://compacttool.ru/us-100-ultrazvukovoj-datchik-rasstoyaniya

#include "SoftwareSerial.h"

const byte pinRX = 2; // = Echo
const byte pinTX = 3; // = Trig

SoftwareSerial US100(pinRX, pinTX);

unsigned int d;
int t;

void setup() {
  Serial.begin(9600);
  US100.begin(9600);
}

void loop() {
  // Измеряем расстояние:
  US100.write(0x55); // Подаём команду измерения расстояния
  while(US100.available() < 2); // Ожидаем готовности данных
  d = US100.read(); // Считываем старший байт
  d = (d << 8) + US100.read(); // Считываем мдадший байт
  Serial.print("Dist: "); // Выводим результат в Serial
  Serial.print(d, DEC);
  Serial.println(" mm");

  // Измеряем температуру:
  US100.write(0x50); // Подаём команду измерения температуры
  while(US100.available() < 1); // Ожидаем готовности данных
  t = US100.read(); // Считываем байт
  Serial.print("Temp: "); // Выводим результат в Serial
  Serial.print(t - 45);
  Serial.println("C");
  delay(1000);
}

Особенности применения ультразвуковых датчиков расстояний

Ультразвуковые датчики расстояний успешно применяются для решения многих задач. Их используют для измерения расстояний, в качестве датчиков присутствия, позиции, уровня жидкости или сыпучих веществ. В отличие от инфракрасных датчиков расстояний их нормальной работе не мешают дым, пыль и солнечный свет. Они нечувствительны к цвету объекта или его материалу. Исключение составляют мягкие предметы, поглощающие звук вместо того, чтобы отражать его.
