ИК-дальномер TF03-100 100 метров, питание 5-24 вольт
ИК-дальномер TF03-100 100 метров, питание 5-24 вольт  ИК-дальномер TF03-100 100 метров, питание 5-24 вольт  ИК-дальномер TF03-100 100 метров, питание 5-24 вольт

TF03-100 - это одноточечный не сканирующий лидар (оптический радар), основанный на принципе TOF (измерение времени "полета" электромагнитного излучения инфракрасного диапазона до измеряемой цели и обратно) . Благодаря уникальной оптической и электрической конструкции, он может обеспечить стабильное, точное и высокочувствительное измерение расстояния.


Характеристики:


  • Диапазон измерения:
  • 0,1...100 метров для светлых объектов с отражающей способностью 90%;
  • 0,1...40 метров для темных объектов с отражающей способностью 10%;
  • 0,1...80 метров для светлых объектов с отражающей способностью 90% и окрущающем освещении 100 000 люкс;
  • 0,1...30 метров для темных объектов с отражающей способностью 10% и окрущающем освещении 100 000 люкс;
    •
  • Точность измерения:
  • ±100 мм в диапазоне до 10 метров (протестировано на светлых объектах с отражающей способностью 90%);
  • ±1% в диапазоне от 10 до 100 метров (протестировано на светлых объектах с отражающей способностью 90%);
    •
  • Разрешение измерения: 10 мм;
  • FoV (угол зрения): 0,5 градуса;
  • Длина волны излучателя: 905 нм;
  • Частота измерений: 1...10000 измерений в секунду ;
  • Напряжение питания: 5...24 вольт;
  • Средний ток:
  • ≤150 мА при 5 вольт;
  • ≤80 мА при 12 вольт;
  • ≤50 мА при 24 вольт;
    •
  • Пиковый ток: 150 мА;
  • Потребляемая мощность: ≤1 Вт;
  • Уровень сигнала связи: LVTTL (3,3 В);
  • Интерфейсы связи: UART, CAN;
    •

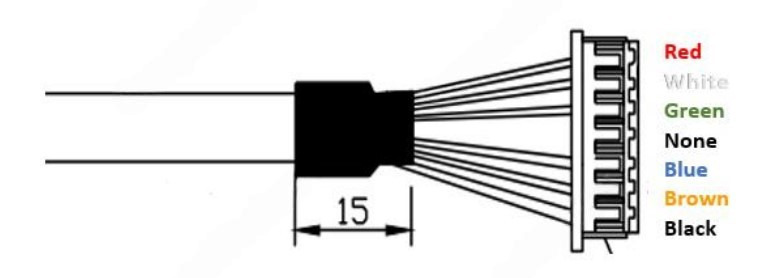

    Расположение и назначение выводов:

    TF03-100 Benewake инфракрасный дальномер Фото 4
    1.  Red: Vcc;
    2.  White: CAN_L (при поддержке интерфейса CAN);
    3.  Green: CAN_H (при поддержке интерфейса CAN);
    4. N/A ;
    5.  Blue: RXD;
    6.  Brown: TXD;
    7. Black: GND;

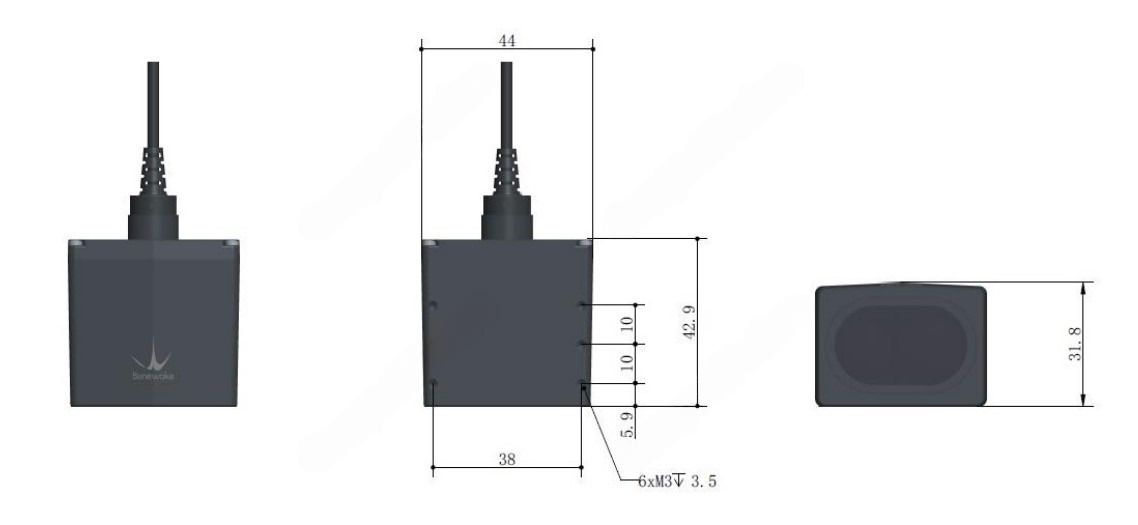

    Размеры TF03-100:

      TF03-100 Benewake инфракрасный дальномер Фото 5

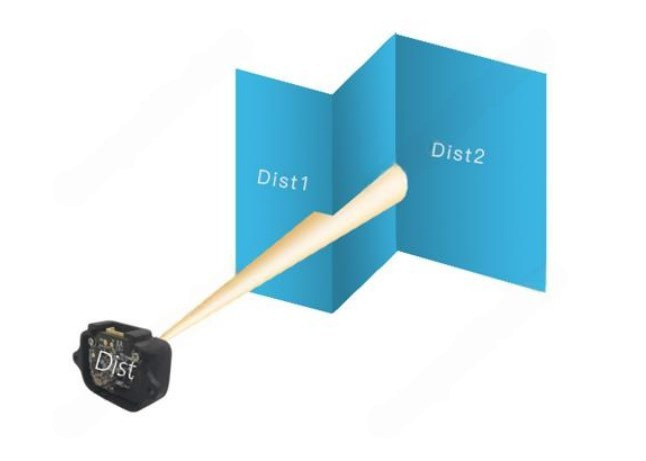

    Лидар TF03-100 имеет угол расхождения луча (FoV) 0.5 градуса, что накладывает ограничения на минимальный размер обнаруживаемых препятствий. К тому же пятно имеет прямоугольную форму с соотношением сторон 1:4. Так на расстоянии 20 метров сканирующий луч имеет размер 200*60 миллиметров, на максимальном расстоянии 100 метров - 1000*280 миллиметров. В случае, когда размер пятна сканирующего луча больше размера препятствия, либо если луч лидара перекрывает препятствие частично (пример на изображении ниже), получаемые данные не могут рассматриваться как достоверные.

      TF03-100 Benewake инфракрасный дальномер Фото 6

    Benewake TF03-100 Datasheet (EN, pdf)

    Benewake TF03-100 UART-manual (EN, pdf)


    ------------------
