Гироскоп акселерометр трех-координатный GY-25 чип MPU-6050 с контроллером обработчиком

Код товара: CTTL15364
Есть в наличии Есть в наличии
Гироскоп акселерометр трех-координатный GY-25 чип MPU-6050 с контроллером обработчиком
600 c
600 c
Быстрый заказ

Заказ быстрым способом

Гироскоп акселерометр трех-координатный GY-25 чип MPU-6050 с контроллером обработчиком

Цена: 600 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Политику конфиденциальности,
Публичную оферту, Пользовательское соглашение

Быстрый заказ

Заказ быстрым способом

Гироскоп акселерометр трех-координатный GY-25 чип MPU-6050 с контроллером обработчиком

Цена: 600 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Публичную оферту, Политику конфиденциальности, Пользовательское соглашение
В корзину
Работаем без НДС
В корзину
Работаем без НДС
Гироскоп акселерометр трех-координатный GY-25 чип MPU-6050 с контроллером обработчиком
Гироскоп акселерометр трех-координатный GY-25 чип MPU-6050 с контроллером обработчиком Гироскоп акселерометр трех-координатный GY-25 чип MPU-6050 с контроллером обработчиком Гироскоп акселерометр трех-координатный GY-25 чип MPU-6050 с контроллером обработчиком Гироскоп акселерометр трех-координатный GY-25 чип MPU-6050 с контроллером обработчиком

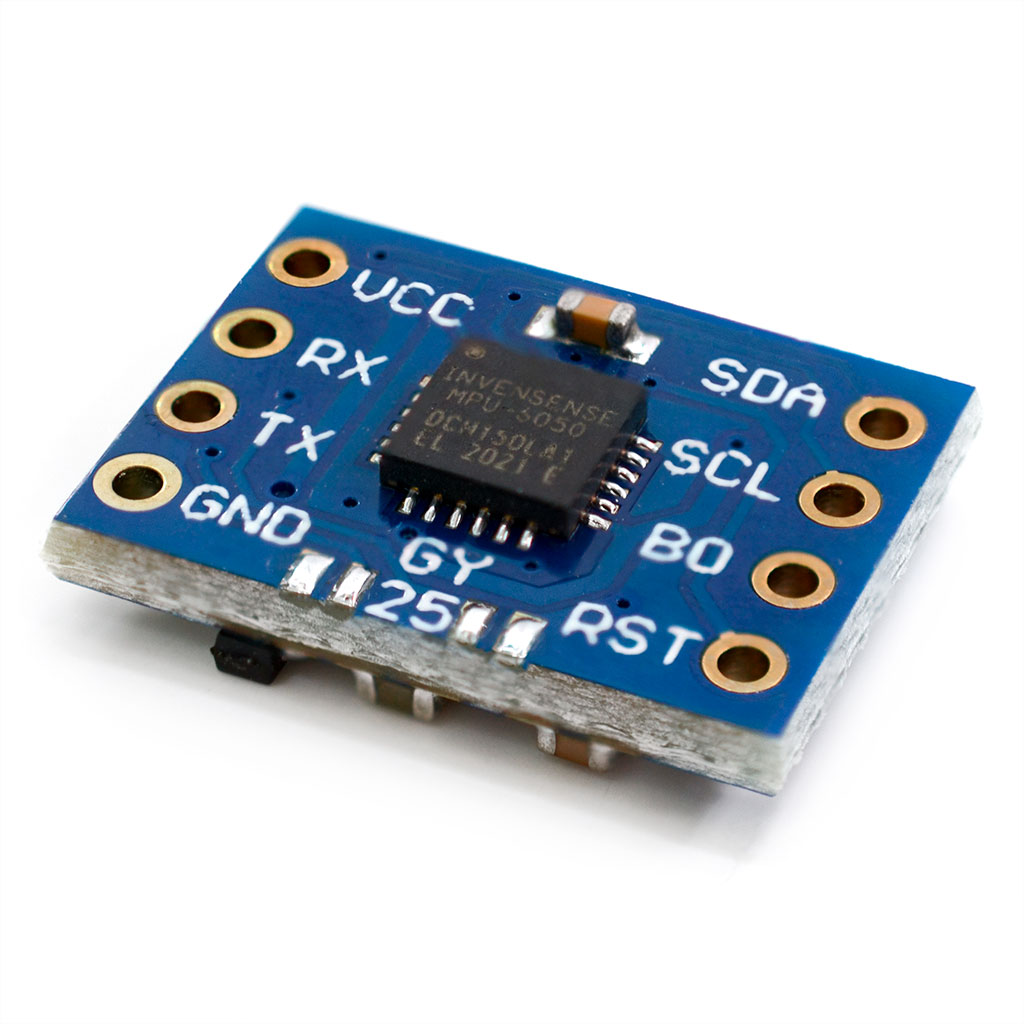

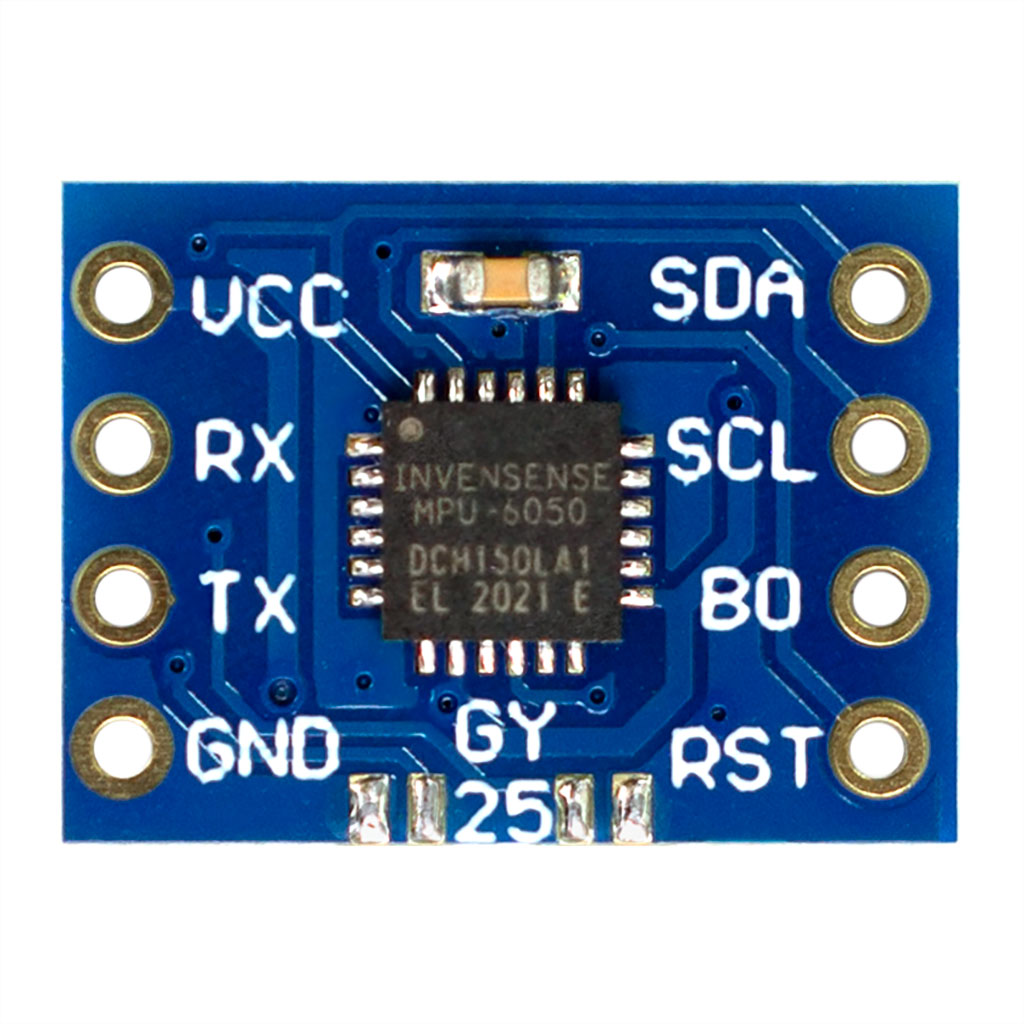

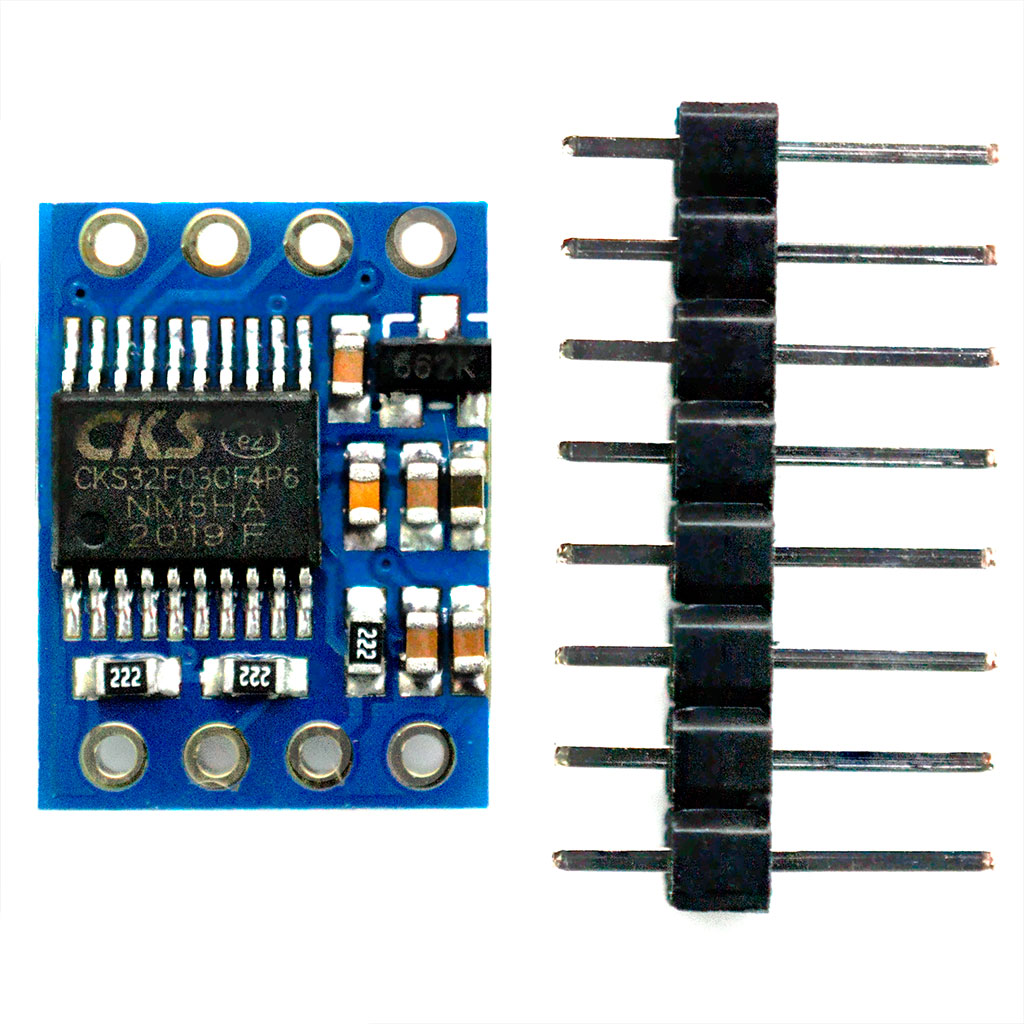

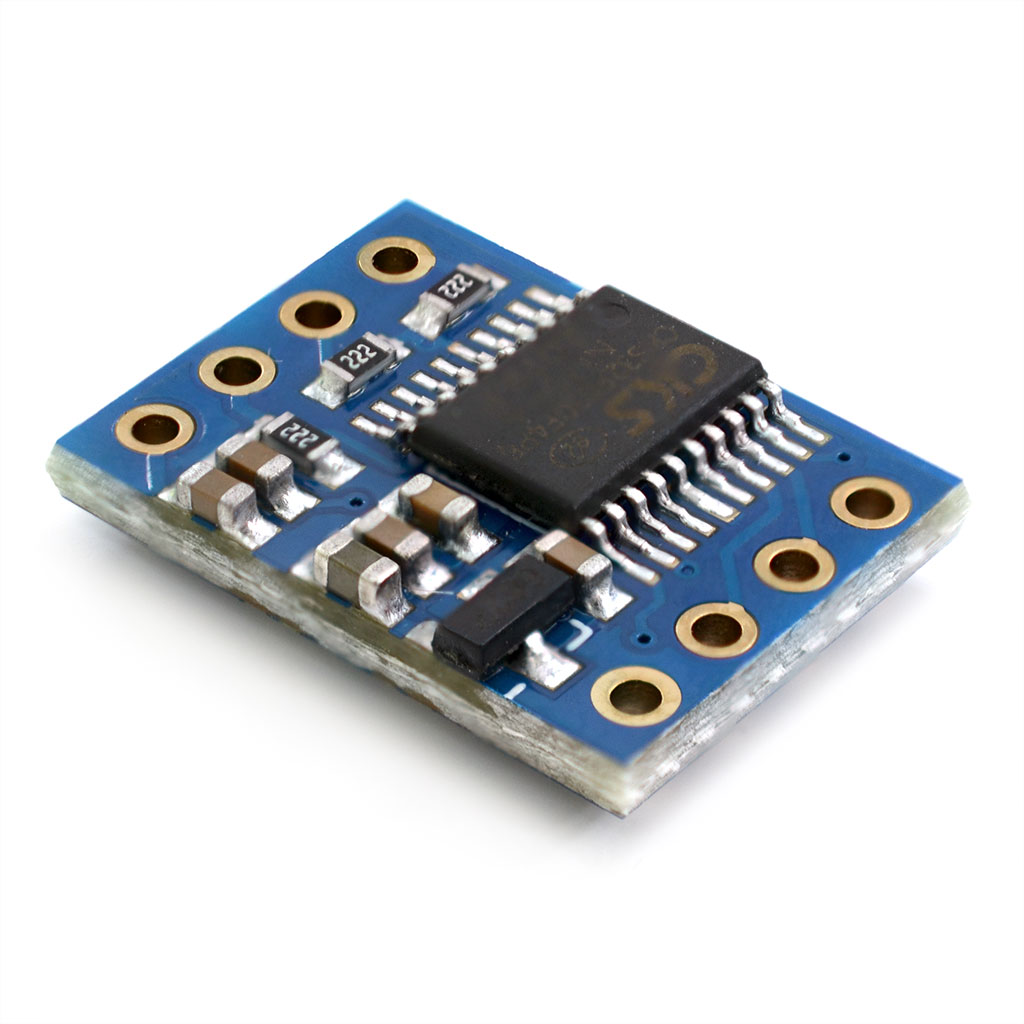

Гироскоп-акселерометр трех-координатный на базе чипа MPU-6050 со встроенным микроконтроллером STM32.

Встроенный микроконтроллер получает данные с MPU-6050, обрабатывает их согласно командам собственной программы (фильтрация Калмана, комплиментарный фильтр и другие) и отправляет по асинхронному протоколу информацию, которая содержит данные о курсе, крене и тангаже датчика. Кроме того, возможно непосредственное подключение к MPU-6050 посредством интерфейса i2c.


 Параметры:


  • Напряжение питания: 3,3-5 вольт, встроенный стабилизатор напряжения;;
  • Размер модуля: 15.5 мм * 11.5 мм;;
  • Шаг отверстий 2.54 мм;;
  • При использовании встроенного микроконтроллера:
    • Интерфейс: UART (9600 или 115200 бод);;
    • Измеряемые данные: курс, крен, тангаж;;
    • Измеряемый угол курса (YAW): ± 180 °;;
    • Измеряемый угол крена (ROLL): ± 180 °;;
    • Измеряемый угол тангажа (PITCH): ± 180 °;;
    • Угловое разрешение: 0.01 °;;
    • Частота измерений: 100 измерений в секунду.;
    •
  • При непосредственном подключении к MPU-6050:
    • Интерфейс:  I2C;;
    • Диапазон гироскопа: ±250, ±500, ±1000, или ±2000 градусов в секунду;
    • Диапазон акселерометра: ±2, ±4, ±8 или ±16 g;
    • 16 бит вывода данных;
    • Шум 0,005°/с/?Гц;

      • Конфигурация датчика.


      Для конфигурации предусмотренны следующие команды:

    • 0xA5 + 0x51: режим отправка данных датчика по запросу;
    • 0xA5 + 0x52: отправка данных датчика в реальном времени в двоичном виде ;
    • 0xA5 + 0x53: отправка данных датчика в режиме реального времени в виде ASCII. При использовании этого способа по асинхронному протоколу поступают данные вида #YPR=0.00,0.01,0.02;
    • 0xA5 + 0x54: калибровка крена, подождите несколько секунд (не менее 3) перед калибровкой. Рекомендуется калибровка при каждом включении.;
    • 0xA5 + 0x55: калибровка компаса. Компас будет установлен в 0 при отправке этой команды. Рекомендуется проводить после калибровка крена, не менее чем через 1 секунду.;
      •

      В случае использования режима реального времени в двоичном коде данные с датчика поступают в виде 8 байт информации, 0 и 7 из которых содержат значения 0xAA и 0x55 соответственно. Их можно использовать для проверки поступающих данных.

      Остальные 6 байт информации содержат данные о курсе, крене и тангаже, по 2 байта (старший и младший) на каждое значение. Для получения значения каждого из них необходимо произвести простые вычисления: Angle = ( (HIGH << 8)  | LOW ) / 100;




      ------------------
