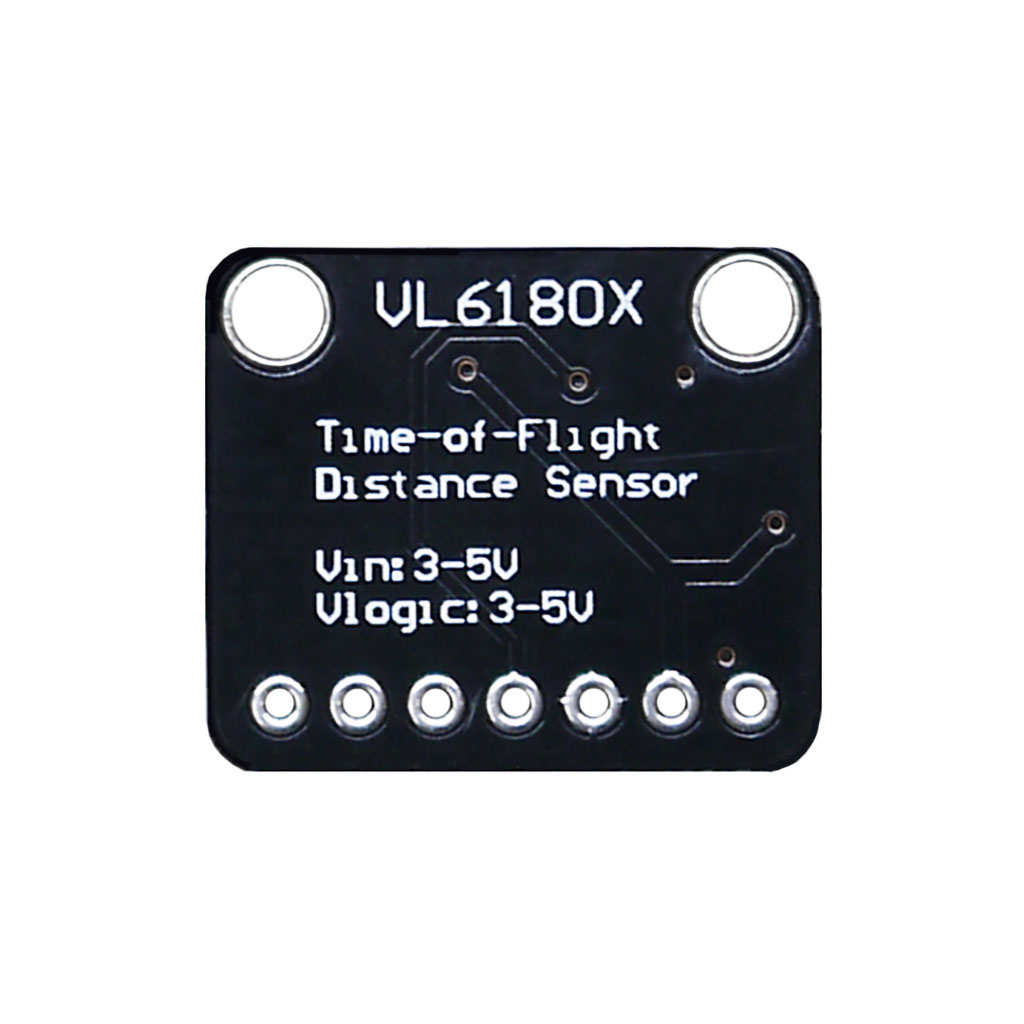

Датчик приближения и освещенности VL6180X, оптический, бесконтактный
Код товара: CTTL14717
 |
|
|
Лазерный датчик измерения расстояния на чипе VL6180X - это умный оптический модуль "три в одном".
Лазерный дальномер на основе VL6180X представляет из себя датчик приближения и освещения, реализованный в миниатюрном корпусе LGA12 размерами 4.8?2.8?1.0 мм.
В составе сенсора VL6180X содержатся лазерный излучатель (IR-Emitter), SPAD-приёмник (Range sensor) и датчик освещенности (Ambient Light Sensor). А также ОЗУ, ПЗУ и микроконтроллер.
Блок-схема датчика VL6180X
 |
Технические характеристики
Области применения
Робототехника: датчики обнаружения препятствий
Бытовая техника: автоматические краны, вентили, дозаторы мыла и т.д.
Лазерные системы автофокусировки. Улучшает и ускоряет работу автофокуса камеры, особенно в неблагоприятных условиях (низкая освещаемость, низкая контрастность) или при съемке на высокой скорости движения
Датчики присутствия персональных ПК, ноутбуков, планшетных ПК
Системы распознавания жестов: движение, линейное перемещение, приближение или удаление.

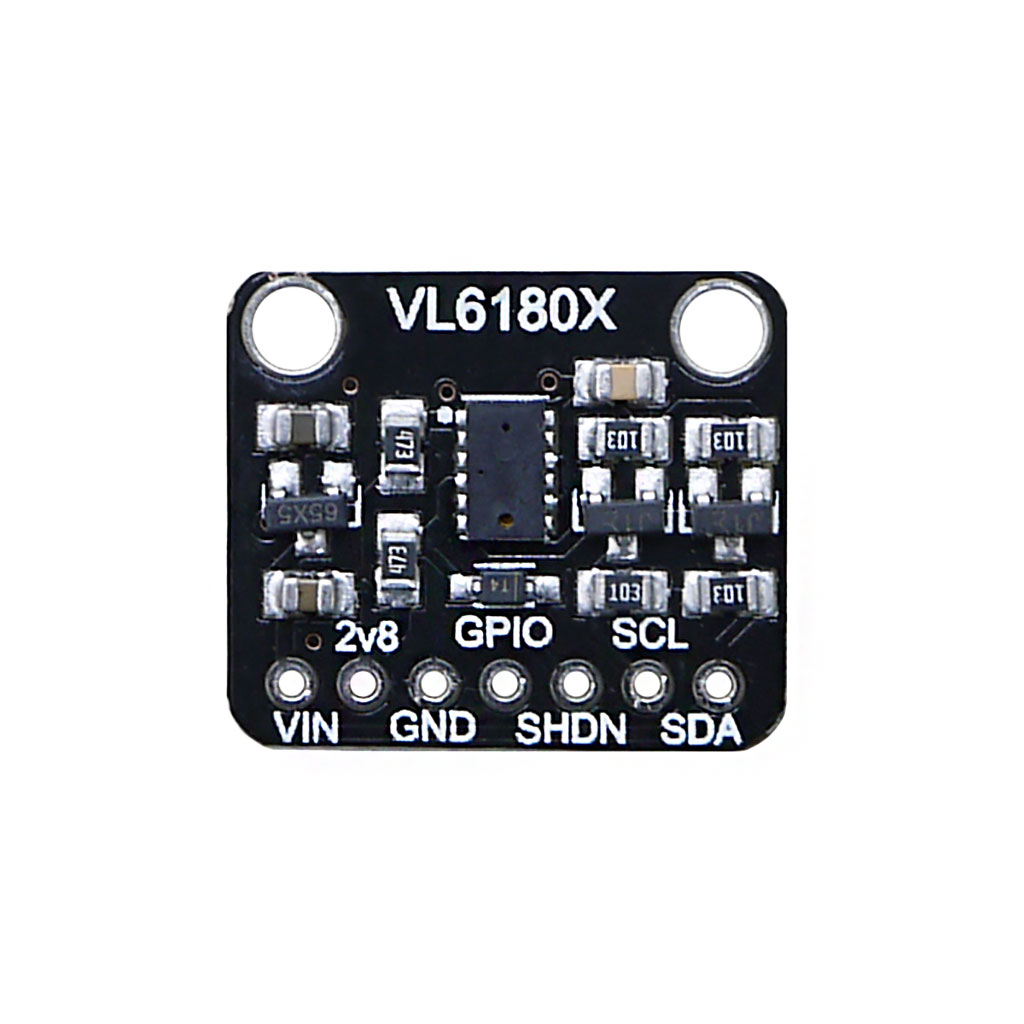

Назначение контактов
- VIN — питание модуля, вход напряжения +3.3 ~ +5 В;;
- 2V8 — выход напряжения 2.8 В со встроенного регулятора, макс. 100 мА;;
- GND — питание модуля и логики, общий вывод заземления;;
- GPIO — вывод внутренних прерываний (готовность нового измерения, значение измерения ниже минимального порога, значение измерения выше максимального порога, выход значения измерения за рамки минимального и максимального порогов). Напряжение выхода 2.8 В;;
- SHDN — управляющий вход, активный низкоуровневый сигнал режима ожидания;;
- SCL — интерфейс I2C, линия тактирования сигнала;;
- SDA — интерфейс I2C, линия передачи данных.;
- Спецификация датчика приближения и освещения VL6180X (англ., PDF);
Принципиальная схема VL6180X HW-604
 |
Техническая документация
------------------
