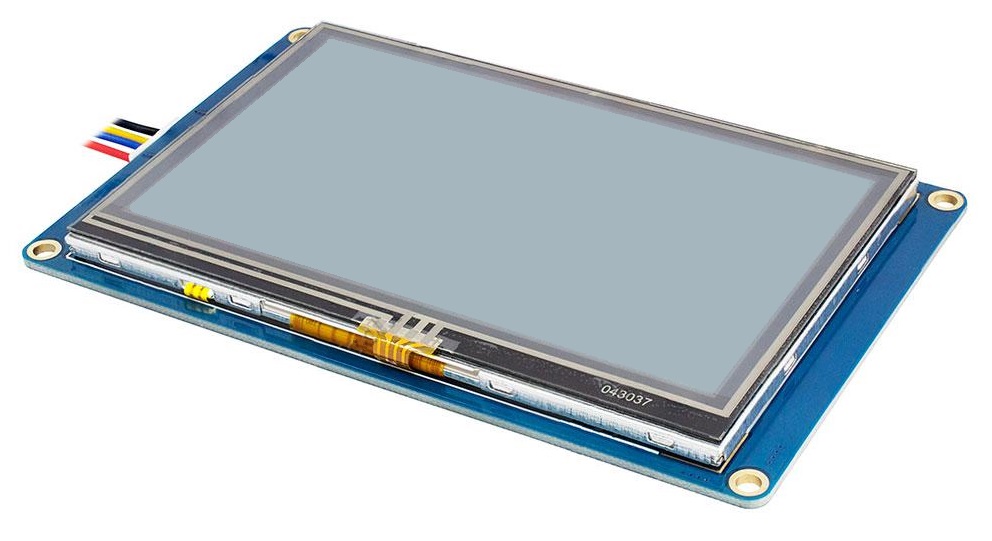

NEXTION NX4827T043 / Экранный модуль TFT 4,3 дюйма / DC 5 В 480 х 272 точек

Код товара: CTTL15099
Есть в наличии

IM150416003 / Процессор 32 бит / UART / Резистивный сенсор.



Почему NEXTION?

В окружающем нас мире, существует бесчисленное множество серийно производимых или индивидуально спроектированных электронных устройств, используемых человеком в самых разных сферах жизнедеятельности. Сейчас наступил тот период, когда добрая их половина, или даже больше, уже не может обходится без современных элементов двустороннего взаимодействия между пользователем и интегрированным программным обеспечением — сенсорных дисплеев, ставших такими привычными в обиходе. Различного вида и размеров, экраны с чувствительными к касаниям панелями умеют отображать произвольною текстовую информацию или выводить изображения, и позволяют в реальном времени манипулировать устройствами с помощью видимых глазу иконок, кнопок, окон, меню или списков визуального графического интерфейса (GUI).

Любому опытному дизайнеру или разработчику GUI доподлинно известно, насколько трудоёмким может оказаться процесс создания графического интерфейса с нуля, затрагивающий огромное количество весомых факторов и условий, которые желательно принимать во внимание с самых ранних этапов, чтобы избежать ошибок в будущем. Наиболее важной целью этого процесса является создание интуитивно понятного, и одновременно не "перегруженного" интерфейса, учитывающего весь спектр выполняемых устройством задач. Часто правильный подбор цветовой гаммы, соблюдение форм и пропорций объектов, их грамотное распределение по доступной области экрана в одно- или многостраничном исполнении, с добавлением визуальных эффектов анимации, в равной степени способны не только благоприятно повлиять на внешнюю привлекательность устройства, но и расположить к себе пользователя.

Дисплейные модули NEXTION — это не просто цветные сенсорные экраны, а полноценная, универсальная система человеко-машинного интерфейса (Human-Machine Interface, HMI). HMI-система NEXTION ориентирована на возможность быстрой разработки многозадачного статичного или динамичного графического интерфейса, соответствующего общим принципам его формирования, к практически любому оборудованию, обладающему минимум одной внедрённой цифровой последовательной шиной связи UART, используемой для межмашинного общения. Модули NEXTION обеспечивают простоту и беспрепятственность переноса создаваемого графического HMI-интерфейса с одной аппаратной платформы на другую, имеющую иную архитектуру и эквивалентный функционал, без необходимости внесения соответствующих поправок в программное приложение. Одновременно с этим, модули NEXTION сохраняют полную свободу действий со стороны разработчика в последующей поддержке HMI-интерфейса, подразумевающей его многократную доработку в области совершенствования графических элементов и модифицировании поведенческих скриптов.

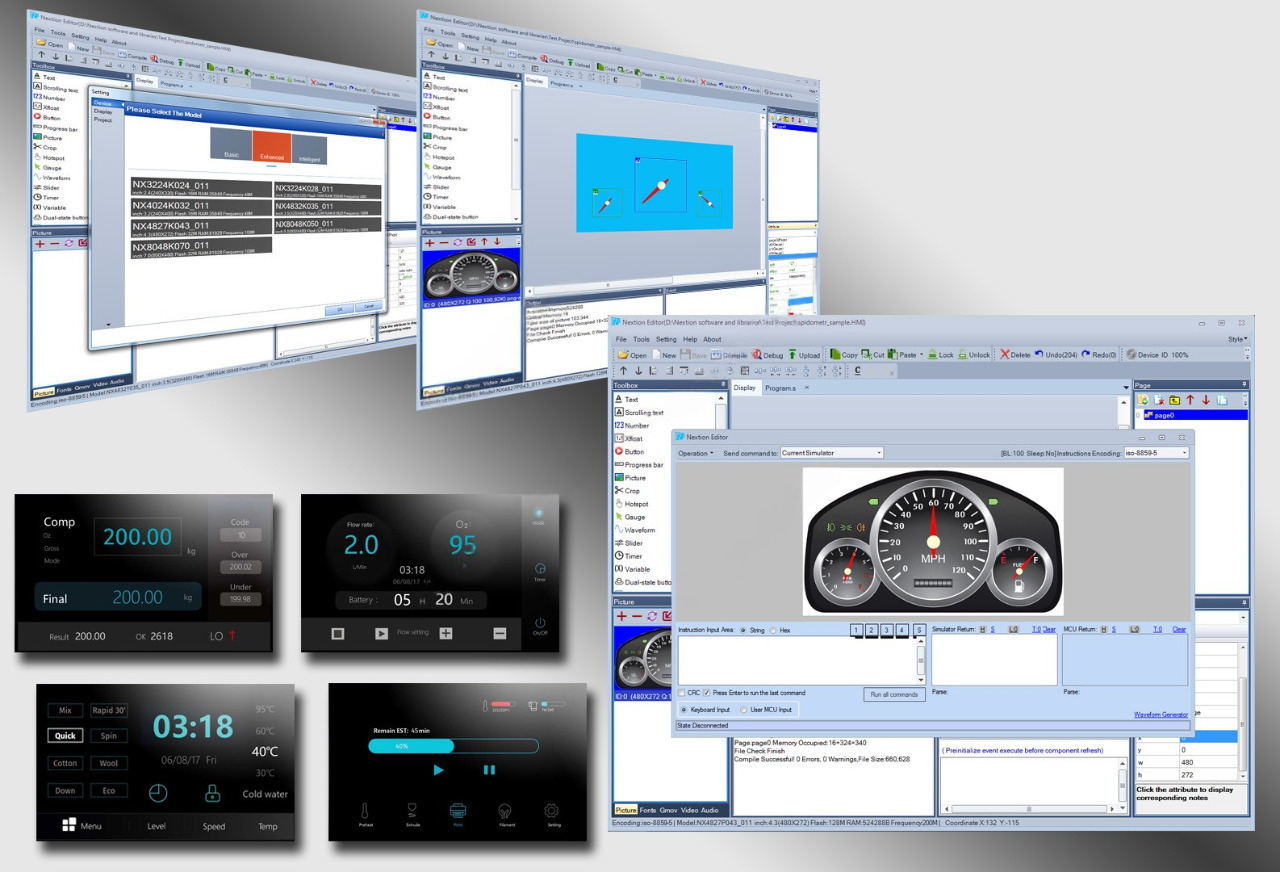

NEXTION — Платформа разработки графического интерфейса

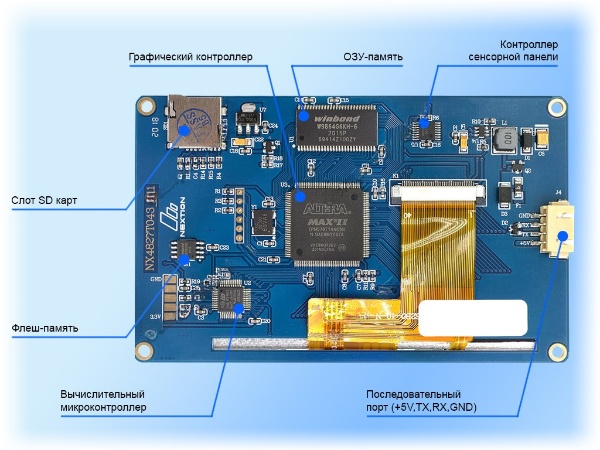

Комплексная платформа NEXTION включает в себя два взаимосвязывающих компонента: аппаратная часть и программное средство разработки интерфейса. Аппаратная часть построена на высокопроизводительных вычислительных процессорах семейства Cortex, работающих в паре с контроллерами сенсорных панелей, самостоятельно выполняющих сценарии с описаниями событий, обрабатывающих графические ресурсы проекта, хранящихся на встроенных накопителях, и выводящих результаты на экран модуля. Такой подход к реализации HMI-интерфейса гарантирует ощутимое снижение нагрузки на исполнительную часть проектируемого устройства, высвобождая вычислительные мощности для выполнения основных задач. Определённые серии NEXTION дополняются несколькими портами общего назначения с цифровой ШИМ-модуляцией, встроенными часами с автономным питанием от литиевой батареи и энергонезависимой памятью EEPROM, расширяющими функционал дисплейных модулей.

Технические характеристики:
• Производитель: ITEAD Studio
• Серия модулей: BASIC
• Модель: NX4827T043_011R
• Диагональ: 4.3 дюйма
• Питание: 5В (рекомендуется 5В/500мА)
• Допустимое напряжение: 4.75 ~ 7В
• Потребляемый ток
   ¤ В режиме сна: 15 мА
   ¤ При 100% яркости экрана: 250 мА
• Микропроцессор: STM32F030C8T6, 32-битный ARM Cortex-M0 на частоте 48МГц
• ОЗУ-память: 3.5 КБайт, для хранения временных переменных
• Флеш-память: 16 МБайт, для хранения шрифтов и изображений
• Экран
   ¤ Матрица: ЖК, TFT TN LCD
   ¤ Разрешение: 480 х 272 графических точек, VGWQA
   ¤ Соотношение сторон: 16:9
   ¤ Ориентация: портретная, альбомная
   ¤ Цветовая палитра: RGB565 (16 бит), 65536 оттенков цвета
   ¤ Подсветка: светодиодная, >30.000 часов
   ¤ Яркость: 230 кд/м2
   ¤ Диапазон настройки: 0-100% с шагом 1%
   ¤ Видимая область: 95.04 х 53.86 мм
• Сенсорная панель
   ¤ Тип: резистивная
   ¤ Контроллер: HR2046
   ¤ Поддержка одновременных касаний: 1
   ¤ Активная область: 105.5 х 67.20 мм
• Слот карт misroSD для обновления прошивки / записи HMI-проекта
• Поддерживаемый внешний накопитель
   ¤ Размер памяти: макс. 32ГБ
   ¤ Формат файловой системы: FAT32
• Разъём питания, последовательной шины: XH2.54-4P
• Шина передачи данных UART
   ¤ Скорость связи: 2400-115200 бод
   ¤ Вид сигналов: TTL
   ¤ Уровень напряжения: 3.3В (толерантность к +5В)
• Условия эксплуатации
   ¤ Рабочая температура: -20°С...+70°С
   ¤ Температура хранения: -30°С...+85°С
   ¤ Влажность: 10-90% RH (+25°C)
• Размеры модуля: 120 х 74 х 6.2 мм
• Вес: 93.8 гр

Комплектация:
• Дисплейный модуль Nextion Basic NX4827T043_011R - 1шт

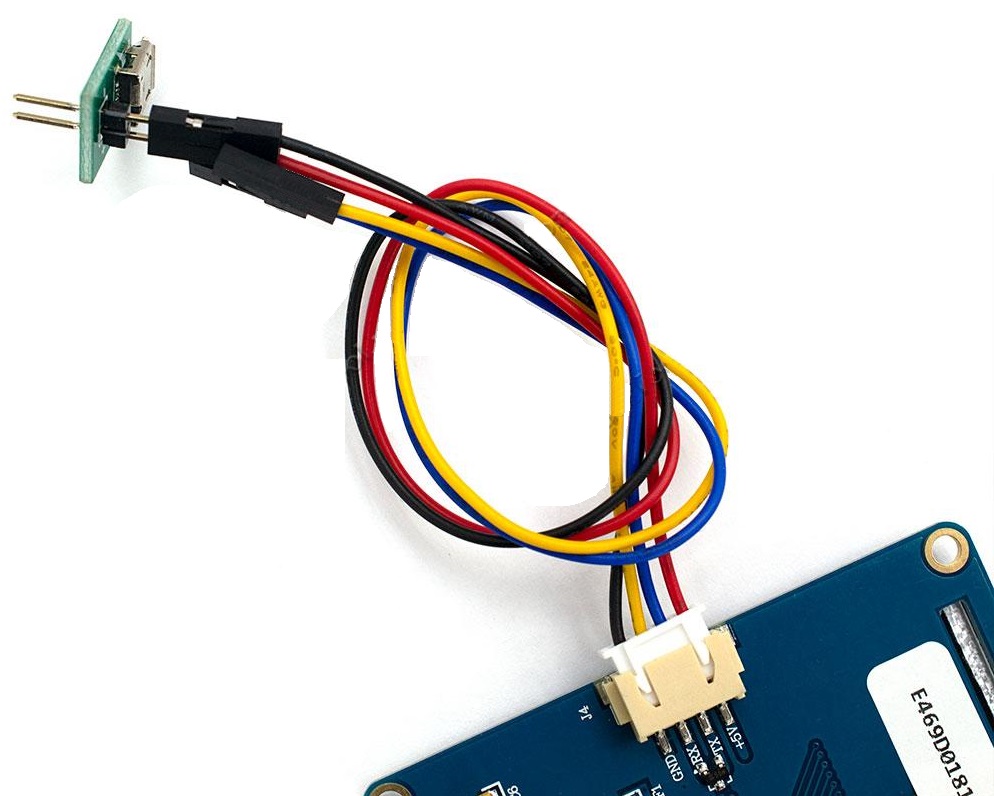

• Четырёхпроводный кабель - 1шт
• Плата-адаптер с разъёмом mUSB - 1шт

Особенности серии Basic (поддерживаемые опции):
• Базовый набор компонентов GUI: да
• Расширенный набор компонентов GUI: нет
• Аудио, видео, анимация, прозрачность: нет
• Выводы общего назначения GPIO: нет
• Часы реального времени RTC: нет
------------------
