IM160511002 / Процессор 32 бит / UART / Резистивный сенсор.



Почему NEXTION?

В окружающем нас мире, существует бесчисленное множество серийно производимых или индивидуально спроектированных электронных устройств, используемых человеком в самых разных сферах жизнедеятельности. Сейчас наступил тот период, когда добрая их половина, или даже больше, уже не может обходится без современных элементов двустороннего взаимодействия между пользователем и интегрированным программным обеспечением — сенсорных дисплеев, ставших такими привычными в обиходе. Различного вида и размеров, экраны с чувствительными к касаниям панелями умеют отображать произвольною текстовую информацию или выводить изображения, и позволяют в реальном времени манипулировать устройствами с помощью видимых глазу иконок, кнопок, окон, меню или списков визуального графического интерфейса (GUI).

Любому опытному дизайнеру или разработчику GUI доподлинно известно, насколько трудоёмким может оказаться процесс создания графического интерфейса с нуля, затрагивающий огромное количество весомых факторов и условий, которые желательно принимать во внимание с самых ранних этапов, чтобы избежать ошибок в будущем. Наиболее важной целью этого процесса является создание интуитивно понятного, и одновременно не "перегруженного" интерфейса, учитывающего весь спектр выполняемых устройством задач. Часто правильный подбор цветовой гаммы, соблюдение форм и пропорций объектов, их грамотное распределение по доступной области экрана в одно- или многостраничном исполнении, с добавлением визуальных эффектов анимации, в равной степени способны не только благоприятно повлиять на внешнюю привлекательность устройства, но и расположить к себе пользователя.

Дисплейные модули NEXTION — это не просто цветные сенсорные экраны, а полноценная, универсальная система человеко-машинного интерфейса (Human-Machine Interface, HMI). HMI-система NEXTION ориентирована на возможность быстрой разработки многозадачного статичного или динамичного графического интерфейса, соответствующего общим принципам его формирования, к практически любому оборудованию, обладающему минимум одной внедрённой цифровой последовательной шиной связи UART, используемой для межмашинного общения. Модули NEXTION обеспечивают простоту и беспрепятственность переноса создаваемого графического HMI-интерфейса с одной аппаратной платформы на другую, имеющую иную архитектуру и эквивалентный функционал, без необходимости внесения соответствующих поправок в программное приложение. Одновременно с этим, модули NEXTION сохраняют полную свободу действий со стороны разработчика в последующей поддержке HMI-интерфейса, подразумевающей его многократную доработку в области совершенствования графических элементов и модифицировании поведенческих скриптов.

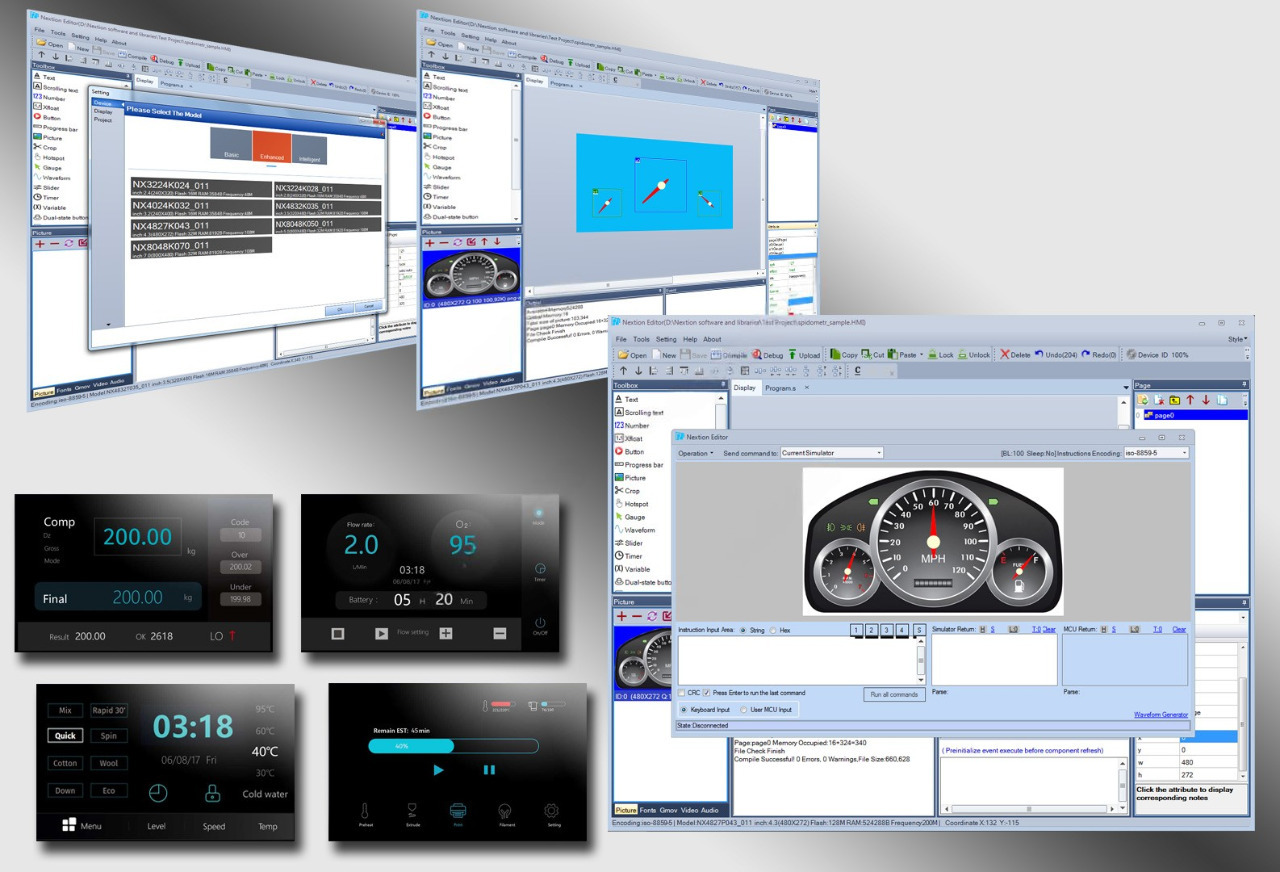

NEXTION — Платформа разработки графического интерфейса

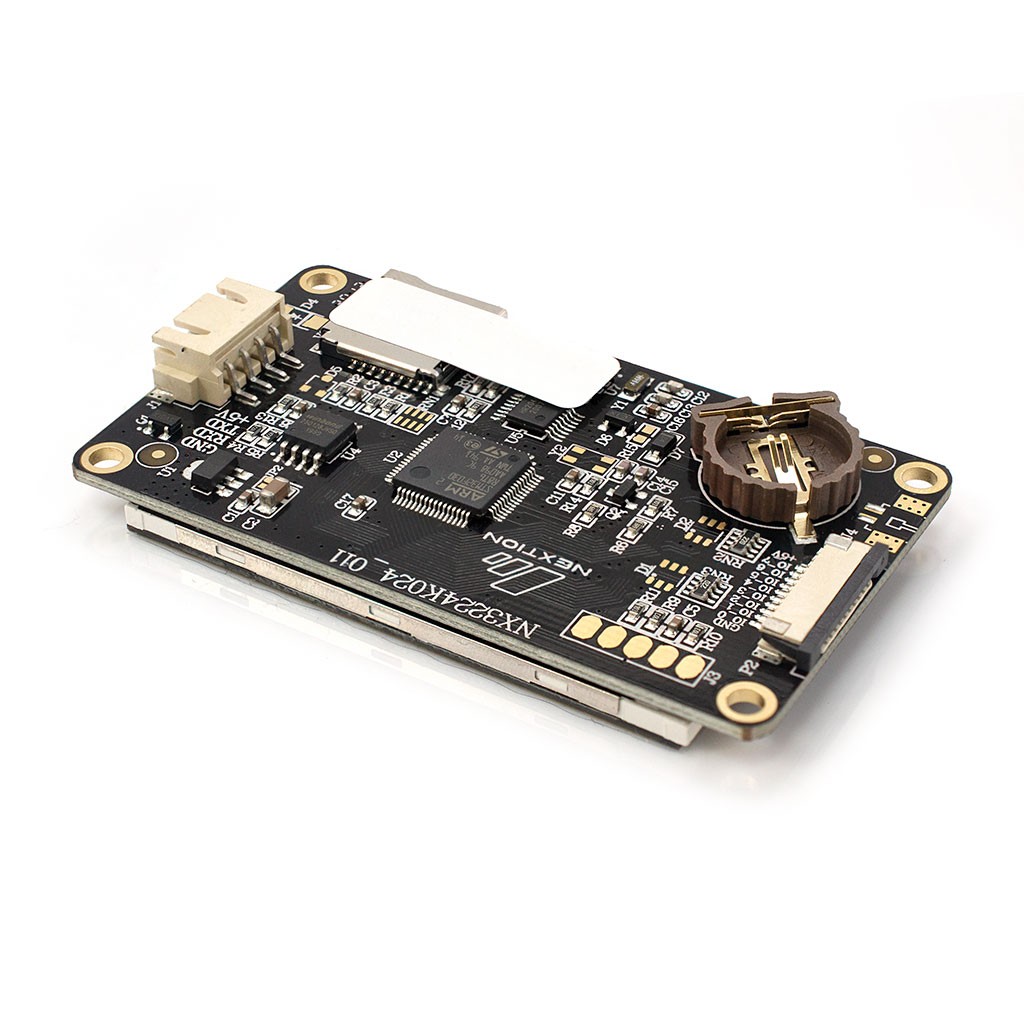

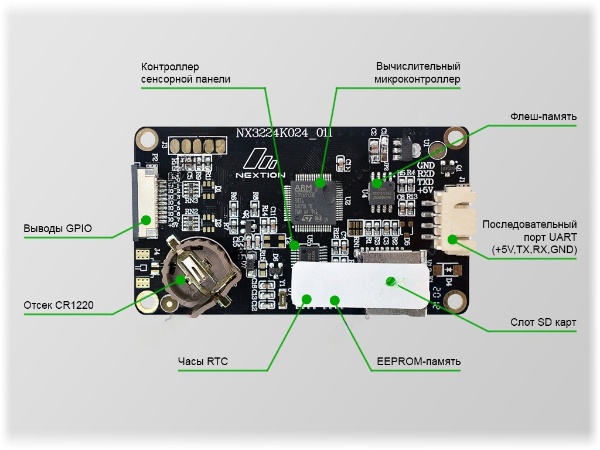

Комплексная платформа NEXTION включает в себя два взаимосвязывающих компонента: аппаратная часть и программное средство разработки интерфейса. Аппаратная часть построена на высокопроизводительных вычислительных процессорах семейства Cortex, работающих в паре с контроллерами сенсорных панелей, самостоятельно выполняющих сценарии с описаниями событий, обрабатывающих графические ресурсы проекта, хранящихся на встроенных накопителях, и выводящих результаты на экран модуля. Такой подход к реализации HMI-интерфейса гарантирует ощутимое снижение нагрузки на исполнительную часть проектируемого устройства, высвобождая вычислительные мощности для выполнения основных задач. Определённые серии NEXTION дополняются несколькими портами общего назначения с цифровой ШИМ-модуляцией, встроенными часами с автономным питанием от литиевой батареи и энергонезависимой памятью EEPROM, расширяющими функционал дисплейных модулей.

Технические характеристики

Производитель: ITEAD Studio
Серия модулей: Enhanced

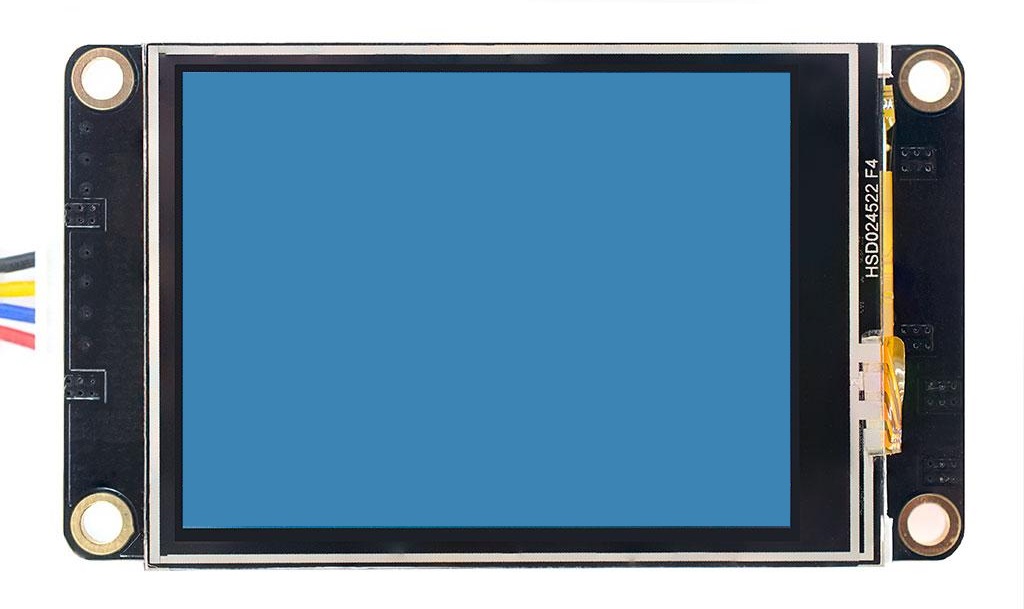

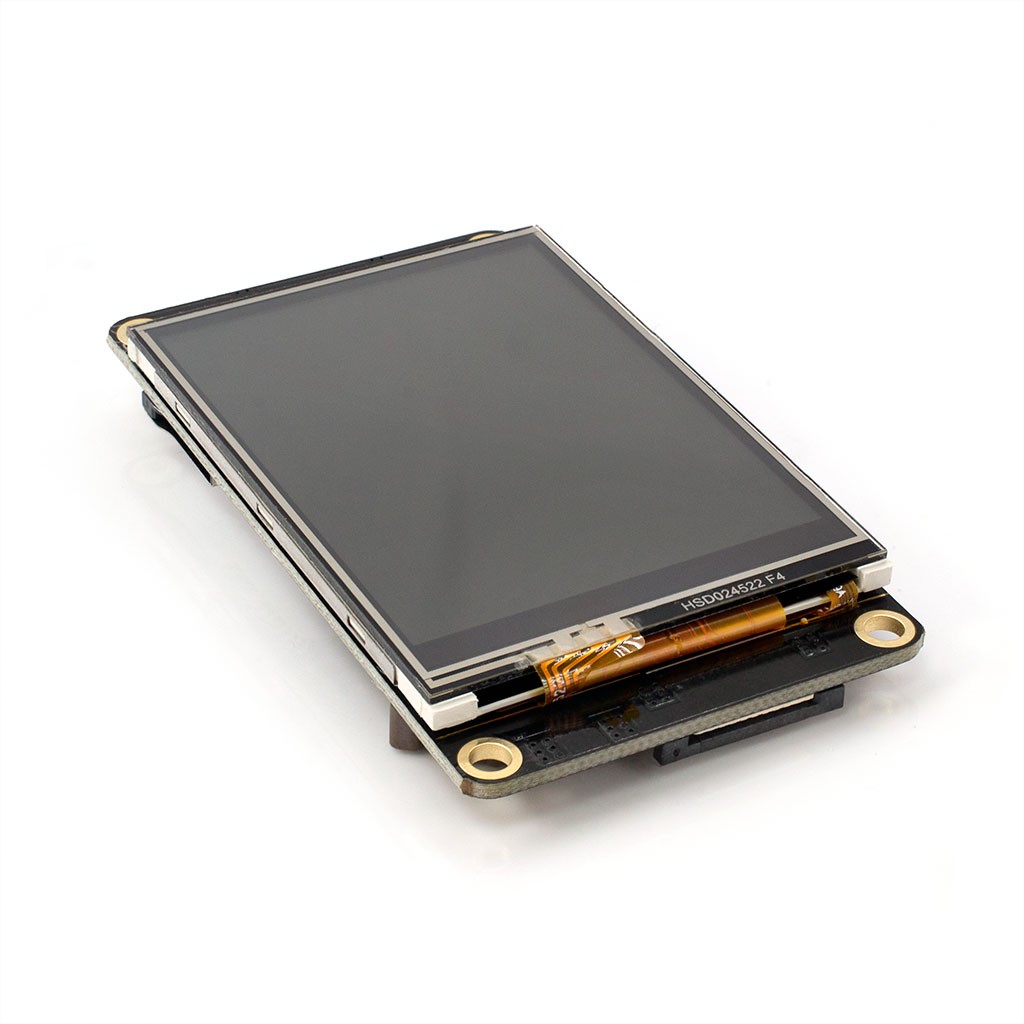

Модель: NX3224K024_011R
Диагональ: 2.4 дюйма
Питание: 5В (рекомендуется 5В / 500мА)
Допустимое напряжение: 4.75 ~ 7В

Потребляемый ток
В режиме сна: 15 мА
При 100% яркости экрана: 90 мА

Микропроцессор: STM32F030R8T6, 32-битный ARM Cortex-M0 на частоте 48МГц
ОЗУ-память: 3.5 КБайт, для хранения временных переменных
Флеш-память: 16 МБайт, для хранения шрифтов и изображений
EEPROM-память: 1 КБайт, для хранения пользовательских данных

Экран
Матрица: ЖК, TFT TN LCD
Разрешение: 320 х 240 графических точек, QVGA
Соотношение сторон: 4:3
Ориентация: портретная, альбомная
Цветовая палитра: RGB565 (16 бит), 65536 оттенков цвета
Подсветка: светодиодная, >30.000 часов
Яркость: 180 кд/м2
Диапазон настройки: 0-100% с шагом 1%
Видимая область: 48.96 х 36.72 мм

Сенсорная панель
Тип: резистивная
Контроллер: HR2046
Поддержка одновременных касаний: 1
Активная область: 60.26 х 42.72 мм

Слот карт misroSD для обновления прошивки / записи HMI-проекта

Поддерживаемый внешний накопитель
Размер памяти: макс. 32ГБ
Формат файловой системы: FAT32

Часы реального времени RTC: AT8563T (PCF8563T)
Батарейный отсек элемента питания RTC: CR1220
Выводы общего назначения GPIO: 8 (IO0-IO7), цифровые
Выводы с ШИМ-модуляцией: 4 (IO4-IO7)
Разъём GPIO: JST FFC/FPC 10х1

Шина передачи данных UART
Скорость связи: 2400-115200 бод
Вид сигналов: TTL
Уровень напряжения: 3.3В (толерантность к +5В)

Разъём питания, последовательной шины: XH2.54-4P

Условия эксплуатации
Рабочая температура: -20°С...+70°С
Температура хранения: -30°С...+85°С
Влажность: 10-90% RH (+25°C)

Размеры модуля: 74.4 х 42.72 х 5.8 мм
Вес: 25.8 гр

Комплектация
Дисплейный модуль Nextion Enhanced NX3224K024_011R - 1шт
Четырёхпроводный кабель - 1шт
Плата-адаптер с разъёмом mUSB - 1шт

Особенности серии Enhanced

Поддерживаемые опции

Базовый набор компонентов GUI: да
Расширенный набор компонентов GUI: нет
Аудио, видео, анимация, прозрачность: нет
Выводы общего назначения GPIO: да
Часы реального времени RTC: да




------------------
