Дисплей графический 5 дюймов, емкостной тач, разрешение: 1280x720, WKS50HD001-WCT
Код товара: CTTL15446
Есть в наличии| 7330 c 7823 c |
| 7330 c 7823 c |
 |
|
|
Описание
Технические характеристики
Комплектация

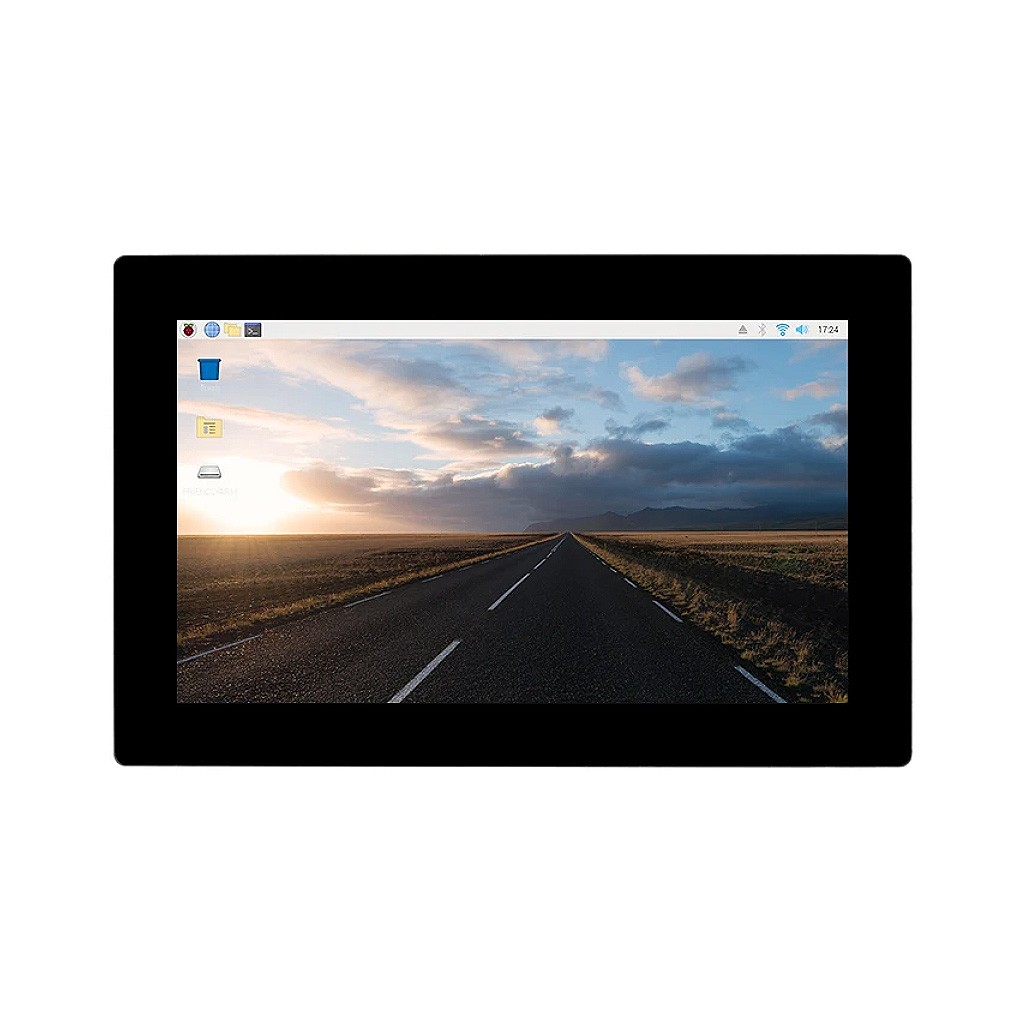

Декоративная рамка
Декоративная рамка модуля с дисплеем 5 дюймов WKS50HD001-WCT представляет собой закалённое стекло, значительно увеличенное в размерах относительно видимой области графической панели и габаритов длины-ширины несущей электронной платы. Рамка обладает стильным классическим чёрным цветом. Ширина рамки с лицевой стороны модуля колеблется в зависимости от стороны. Дизайнерский элемент конструкции изделия призван создавать визуальный констраст, заметно выделять большой цветной ЖК-экран на любом фоне, где бы он не был установлен. Поля рамки обработаны специальным клеевым слоем толщиной 0.2мм. Слой позволяет надёжно закрепить экран в предназначенном для него отверстии стены или произвольного корпуса из материалов, поверхность которых обладает высокими адгезионными свойствами. Широкие края рамки помогают скрывать существующие щели и неровности контуров проёма, куда помещается графический модуль.

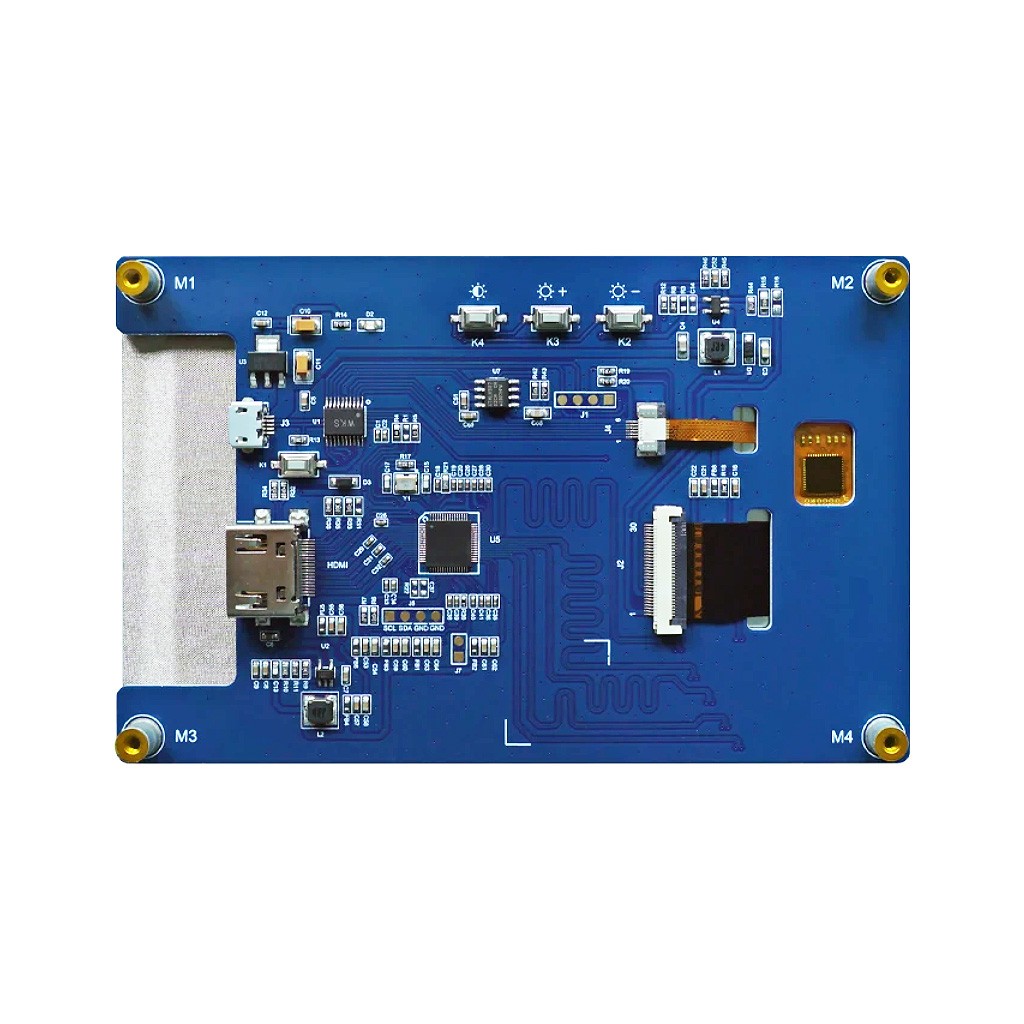

Интерфейсы экранного модуля WKS50HD001-WCT
Порт HDMI
| Номер | Обозначение | Назначение |
| 1 | TMDS Data2+ | Положительная (+) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
| 2 | TMDS Data2 Shield | Общий, заземление |
| 3 | TMDS Data2- | Отрицательная (-) сторона канала 2 дифференциальной пары данных TMDS красного цвета |
| 4 | TMDS Data1+ | Положительная (+) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 5 | TMDS Data1 Shield | Общий, заземление |
| 6 | TMDS Data1- | Отрицательная (-) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 7 | TMDS Data0+ | Положительная (+) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
| 8 | TMDS Data0 Shield | Общий, заземление |
| 9 | TMDS Data0- | Отрицательная (-) сторона канала 0 дифференциальной пары данных TMDS синего цвета |
| 10 | TMDS Clock+ | Положительная (+) сторона канала синхронизации дифференциальной пары данных TMDS |
| 11 | TMDS Clock Shield | Общий, заземление |
| 12 | TMDS Clock- | Отрицательная (-) сторона канала синхронизации дифференциальной пары данных TMDS |
| 13 | CEC | Нет подключения |
| 14 | Reserved(N.C.) | Нет подключения |
| 15 | SCL | Канал обмена данными DDC, сигнал тактирования SCL шины I2C |
| 16 | SDA | Канал обмена данными DDC, сигнал данных SDA шины I2C |
| 17 | DDC/CEC Ground | Общий, заземление |
| 18 | +5V Power | Питание |
| 19 | Hot Plug Detect | Сигнал подключения Plug-And-Play |
Порт mUSB Touch
| Номер | Обозначение | Назначение |
| 1 | VUSB | +5В, питание |
| 2 | D- | Минусовая линия шины данных USB |
| 3 | D+ | Плюсовая линия шины данных USB |
| 4 | NC | Нет подключения |
| 5 | GND | Общий, заземление |

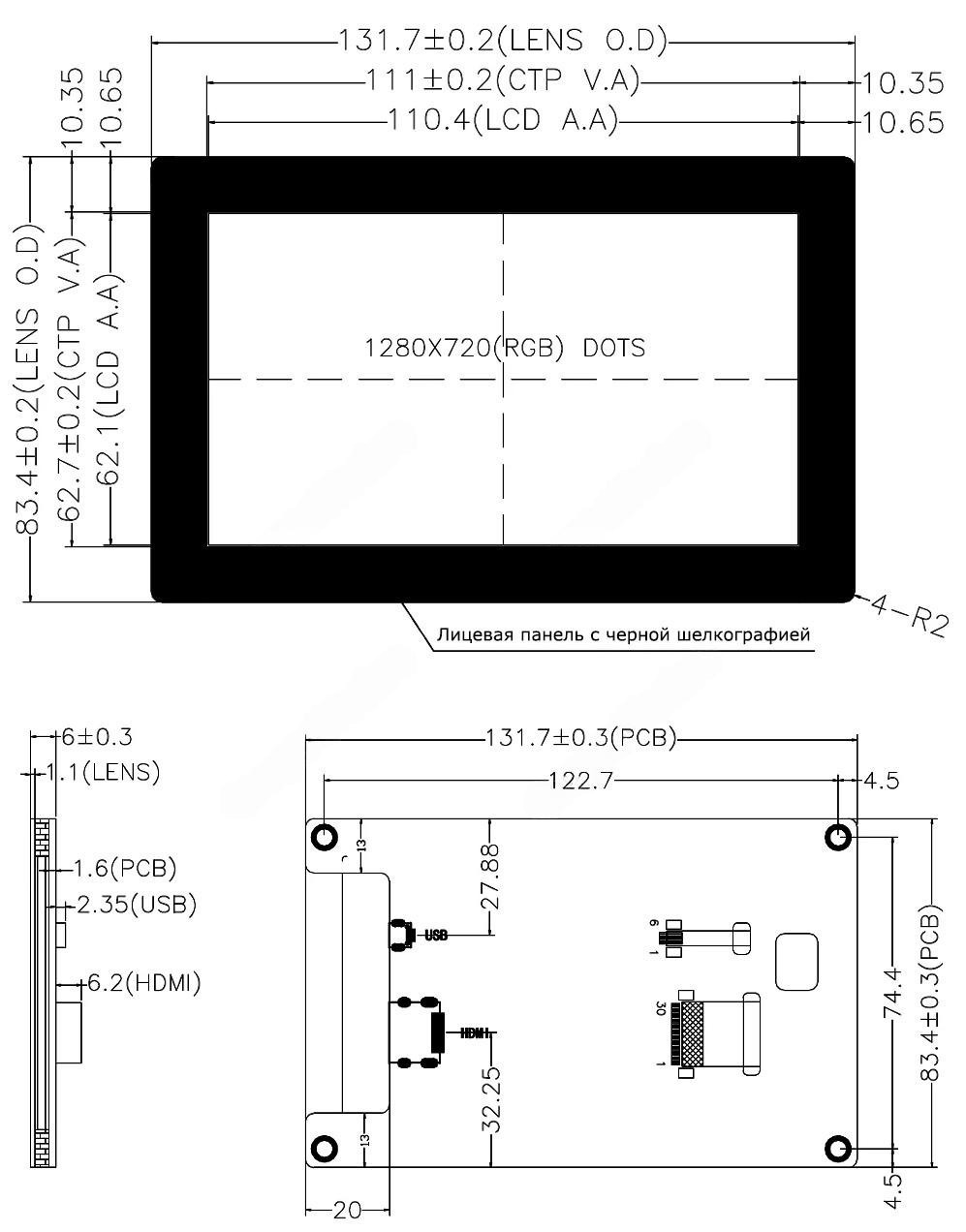

Физические размеры, мм
 |
------------------
