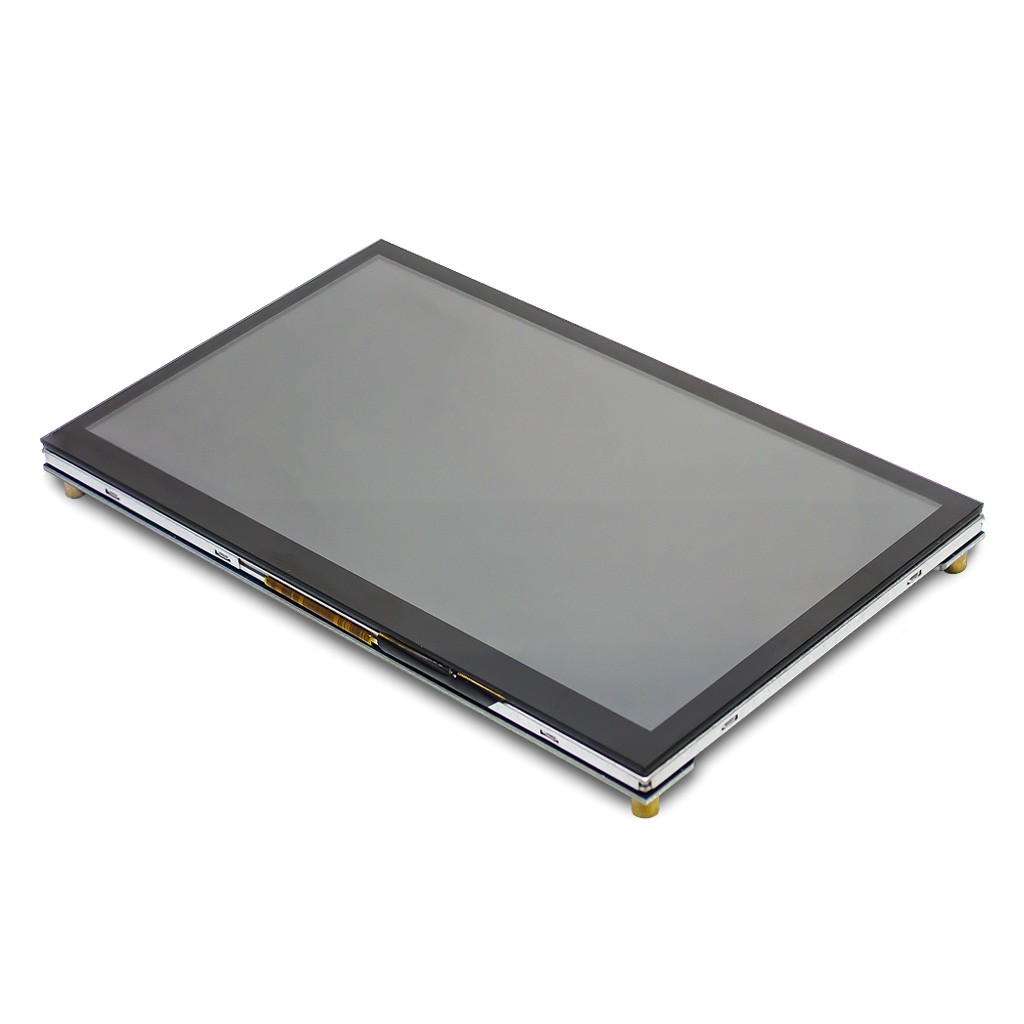

Дисплей 7 1024*600 TFT LCD+Сенсор, интерфейс HDMI/USB(к центру прижаты), с кнопками управления: контраст, яркость
Код товара: CTTL15448
Есть в наличии| 7960 c |
| 7960 c |
 |
|
|
Описание
Технические характеристики

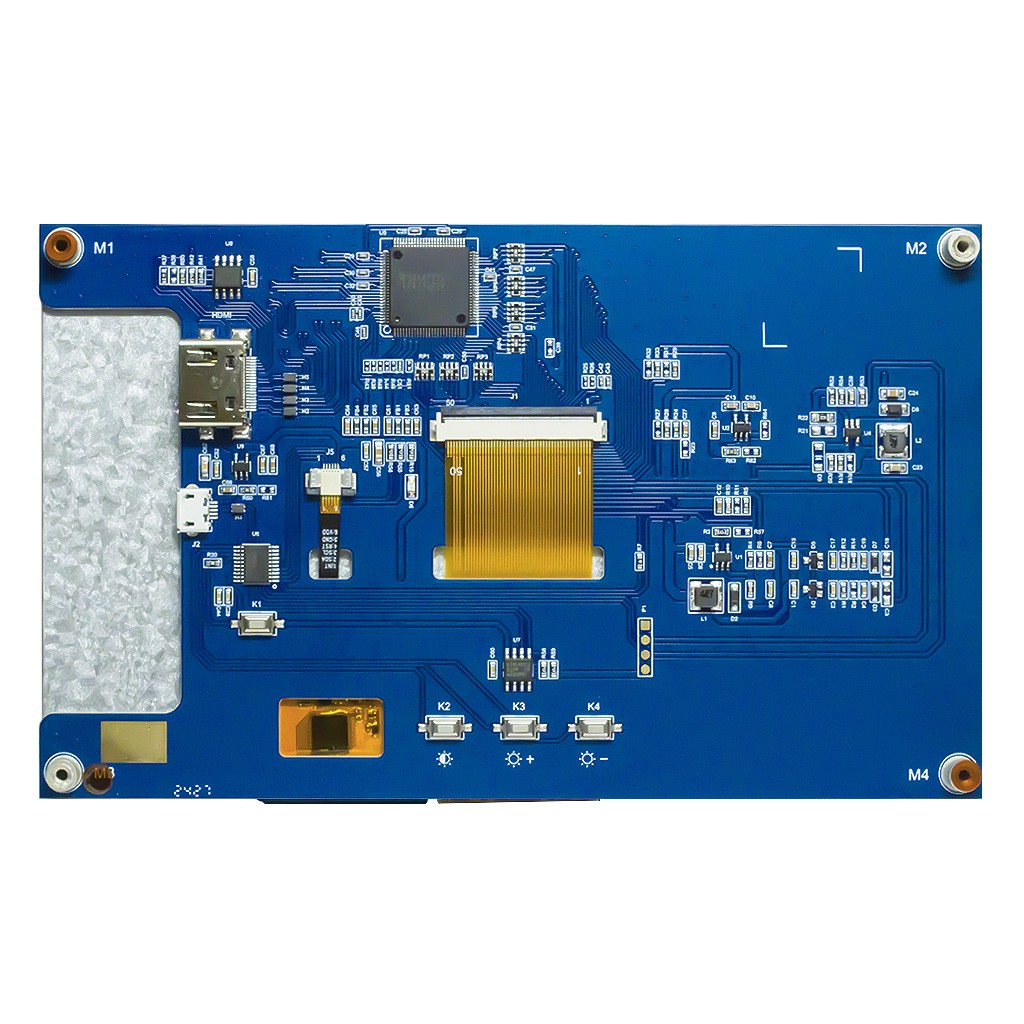

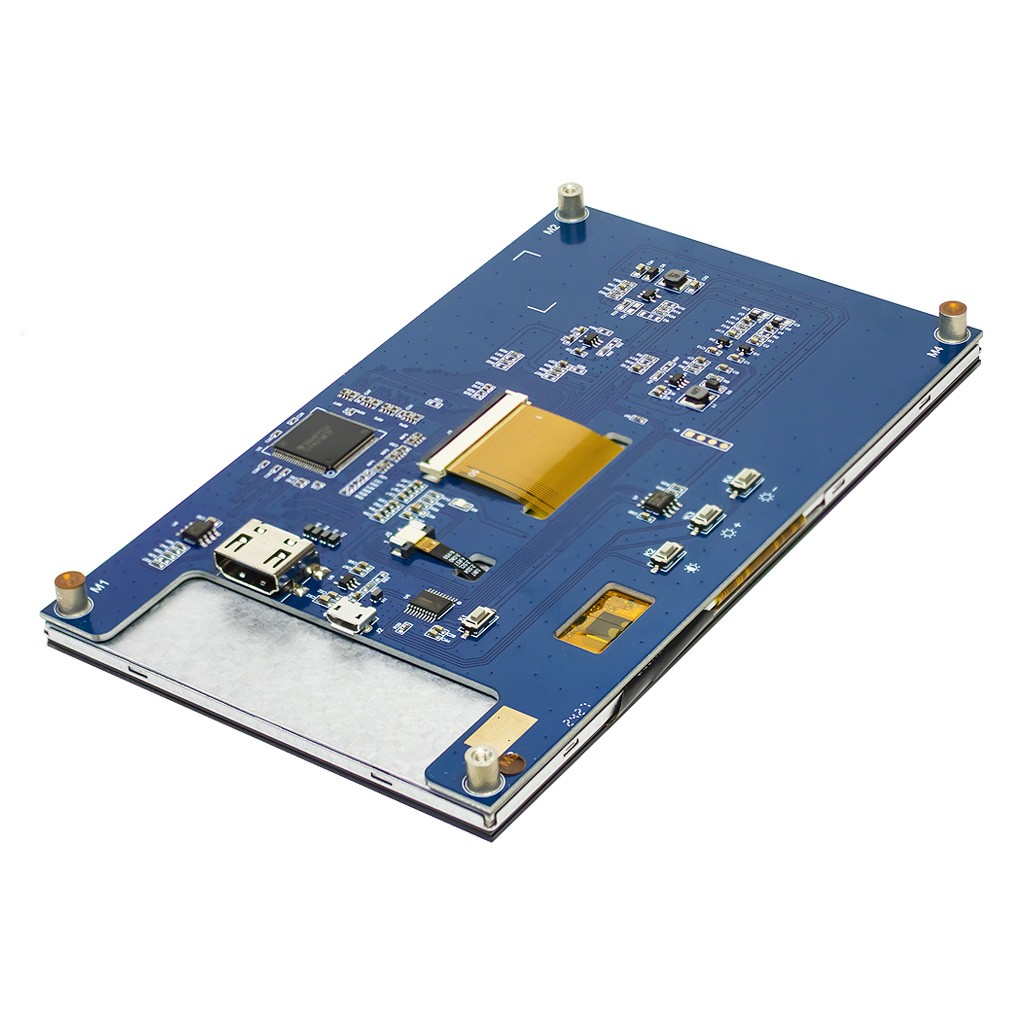

Специализированная версия экранного модуля WKS70WSV046-WCT отличается от подавляющего числа распространённых аналогов незначительным смещением разъёмов HDMI и microUSB к центру несущей платы. Отступ от правого края на расстояние около 2.5см предусматривает подключение соединительных кабелей с коннекторами угловой формы и их последующий монтаж в пределах физической границы дисплея. Отсутствие боковых выпирающих разъёмов и соединительных шнуров позволяют интегрировать WKS70WSV046-WCT в любые корпусные конструкции или монтажные отверстия со схожими размерами. Дисплейный модуль WKS70WSV046-WCT оснащается высококонтрастной графической матрицей IPS TFT с разрешением 1024*600 пикселей и микросхемой TFP401APZP цифрового интерфейса HDMI. Фоновая подсветка c кнопочной регулировкой в диапазоне 50-100% яркости, 5-точечная ёмкостная сенсорная панель и остальные цепи модуля получают питание и функционируют через 5-вольтовый порт microUSB. Поддерживаются ПК под управлением ОС Windows 7-11 в режиме plug-and-play, а также системы с ОС Linux и Adnroid (может потребоваться настройка драйвера). Этот 7-дюймовый дисплей не воспроизводит звук. Экранный модуль WKS70WSV046-WCT комплектуется кабелем HDMI/HDMI и кабелем USB-A/microUSB.
Интерфейсы экранного модуля WKS70WSV046-WCT
Порт HDMI
| Номер | Обозначение | Назначение |
| 1 | TMDS Data2+ | Плюсовая (+) линия канала 2 дифференциальной пары данных TMDS красного цвета |
| 2 | TMDS Data2 Shield | Заземление |
| 3 | TMDS Data2- | Минусовая (-) линия канала 2 дифференциальной пары данных TMDS красного цвета |
| 4 | TMDS Data1+ | Плюсовая (+) линия канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 5 | TMDS Data1 Shield | Заземление |
| 6 | TMDS Data1- | Минусовая (-) линия канала 1 дифференциальной пары данных TMDS зеленого цвета |
| 7 | TMDS Data0+ | Плюсовая (+) линия канала 0 дифференциальной пары данных TMDS синего цвета |
| 8 | TMDS Data0 Shield | Заземление |
| 9 | TMDS Data0- | Минусовая (-) линия канала 0 дифференциальной пары данных TMDS синего цвета |
| 10 | TMDS Clock+ | Плюсовая (+) линия канала синхронизации дифференциальной пары данных TMDS |
| 11 | TMDS Clock Shield | Заземление |
| 12 | TMDS Clock- | Минусовая (-) линия канала синхронизации дифференциальной пары данных TMDS |
| 13 | CEC | Нет подключения |
| 14 | Reserved(N.C.) | Нет подключения |
| 15 | SCL | Канал обмена данными DDC, сигнал тактирования SCL шины I2C |
| 16 | SDA | Канал обмена данными DDC, сигнал данных SDA шины I2C |
| 17 | DDC/CEC Ground | Заземление |
| 18 | +5V Power | Питании |
| 19 | Hot Plug Detect | Сигнал подключения |
Порт microUSB
| Номер | Обозначение | Назначение |
| 1 | VUSB | +5В, питание |
| 2 | D- | Минусовая линия данных сенсорной панели CTP |
| 3 | D+ | Плюсовая линия данных сенсорной панели CTP |
| 4 | NC | Нет подключения |
| 5 | GND | Заземление |

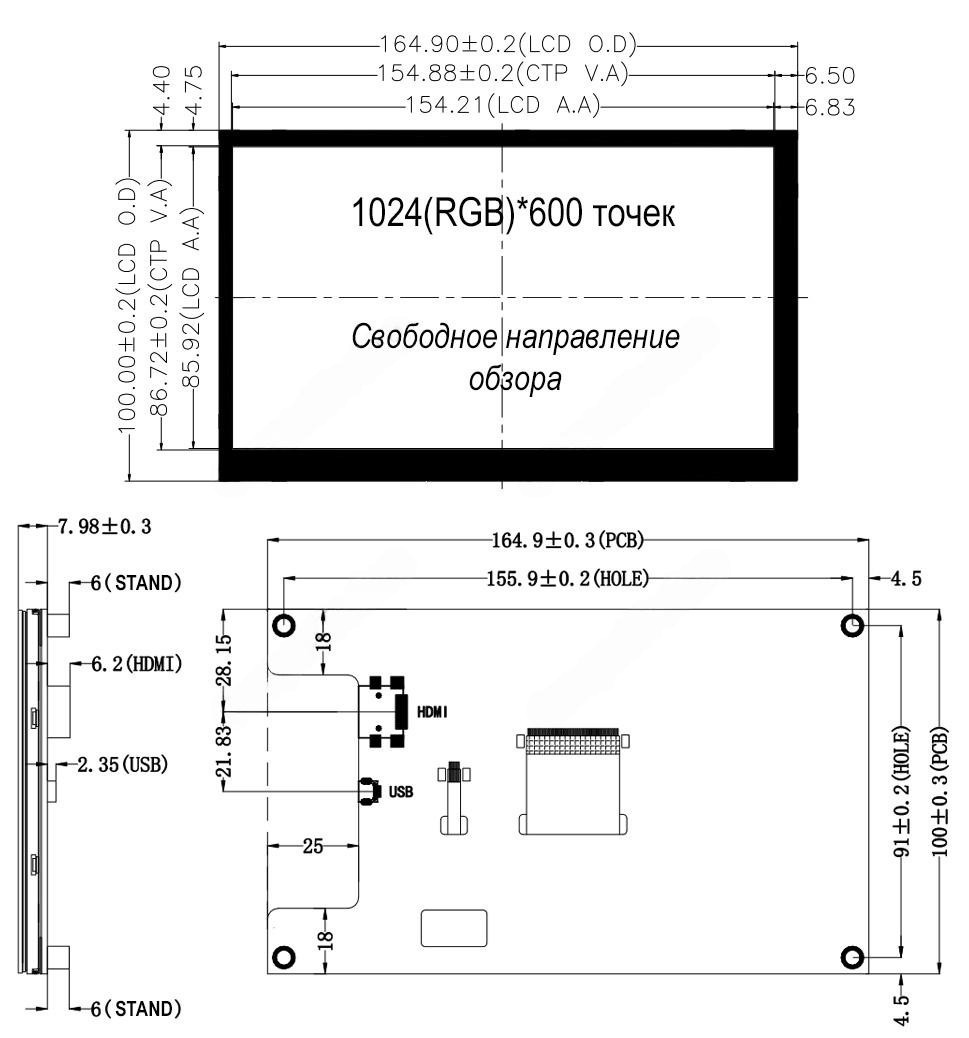

Физические размеры модуля, мм
 |
Документация модуля 7-дюймового IPS экрана 1024*600
- Спецификация WKS70WSV046-WCT (англ., PDF);
- онтроллер сенсорной панели GOODIX GT911 (англ., PDF);
------------------
