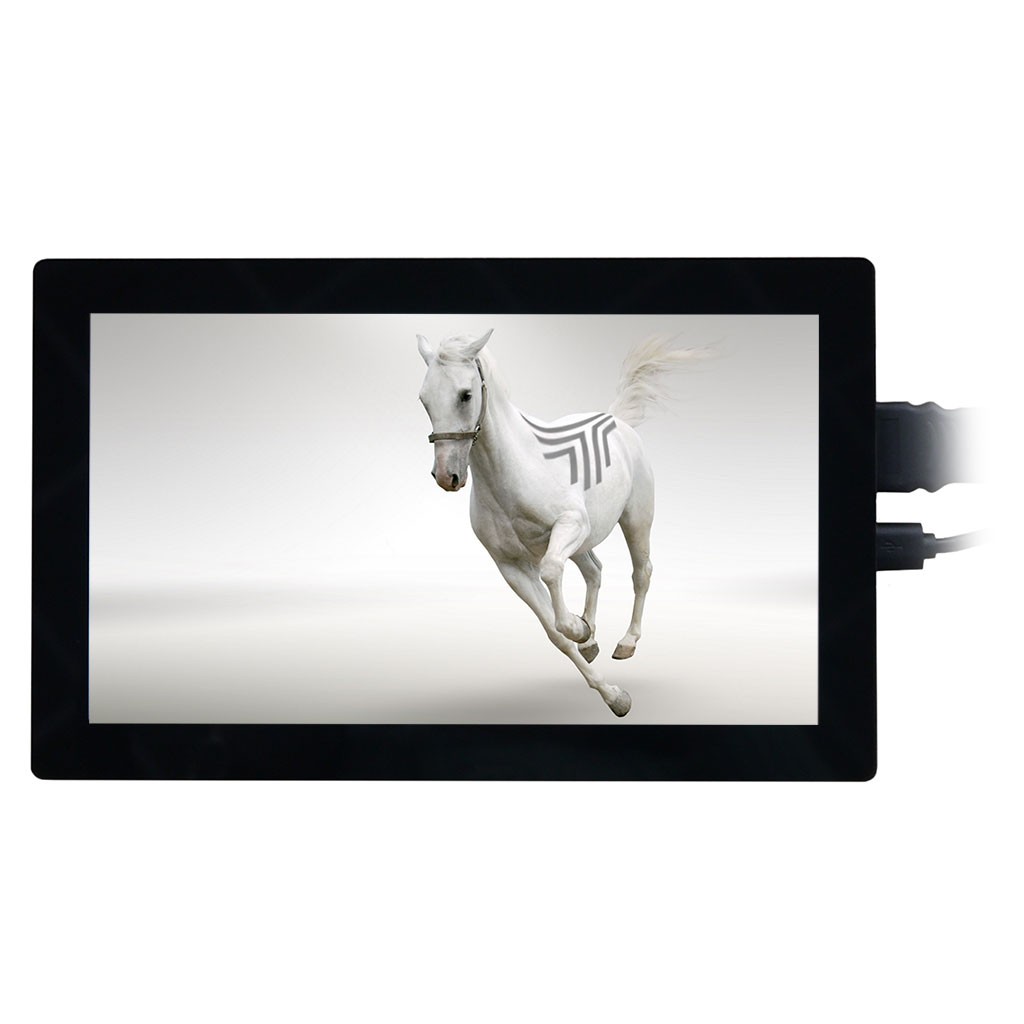

Дисплей 7 1024х600 с рамкой (равносторонняя), емкостной сенсор, интерфейс HDMI/USB
Код товара: CTTL15452
Технические характеристики экранного модуля WKS70WSV017-WCT

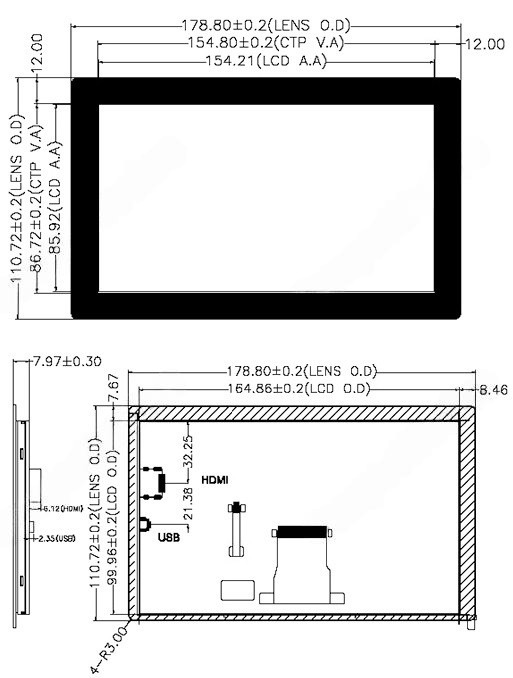

Декоративная рамка

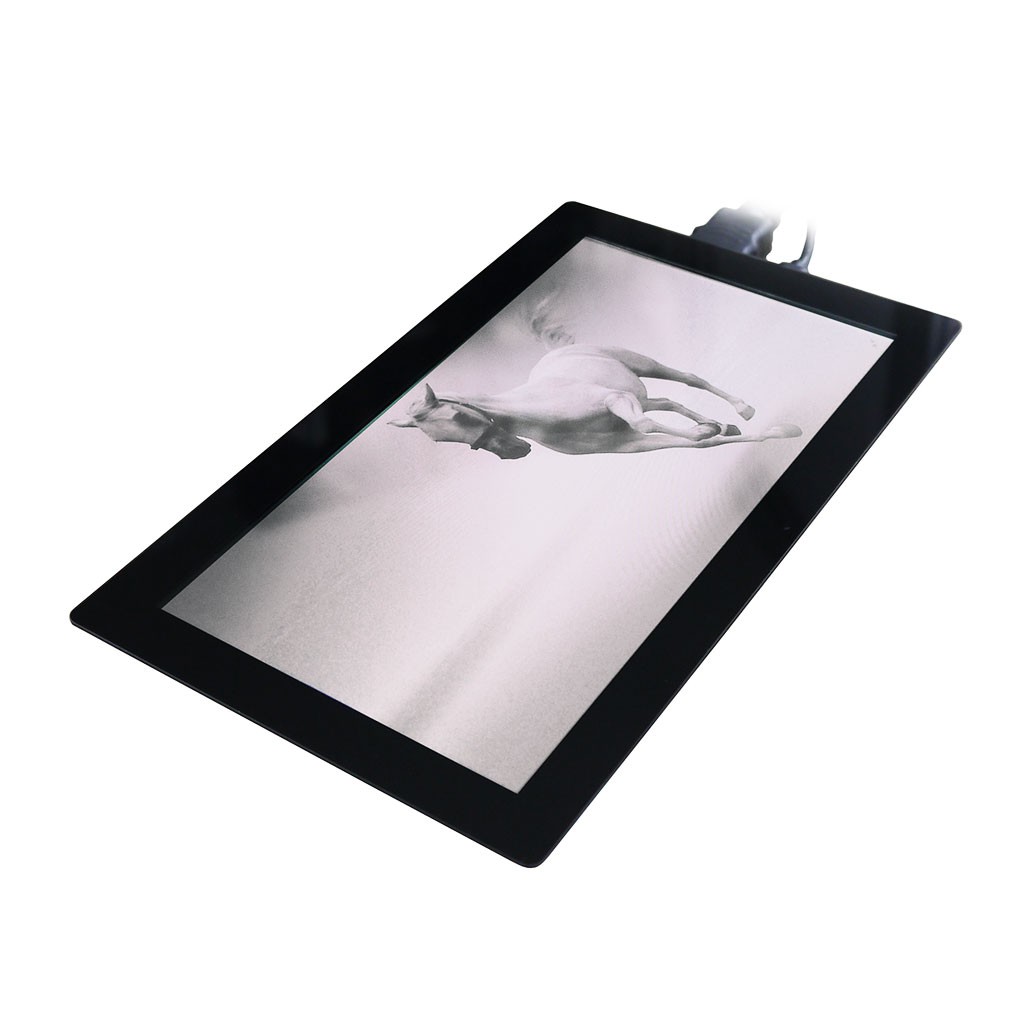

Декоративная рамка модуля с 7-дюймовым дисплеем WKS70WSV017-WCT выполнена из закалённого стекла. Её габариты заметно превышают как видимую область графической панели, так и длину-ширину несущей электронной платы. Рамка имеет стильный классический чёрный цвет, а её ширина с лицевой стороны модуля варьируется в зависимости от стороны. Этот дизайнерский элемент конструкции создаёт визуальный контраст и эффектно выделяет большой цветной ЖК-экран на любом фоне, где бы он ни был установлен. Поля рамки обработаны специальным клеевым слоем толщиной 0.2 мм — он обеспечивает надёжное крепление экрана в предназначенном для него отверстии стены или произвольного корпуса из материалов с высокими адгезионными свойствами поверхности. Широкие края рамки помогают скрывать существующие щели и неровности контуров проёма, куда помещается графический модуль.

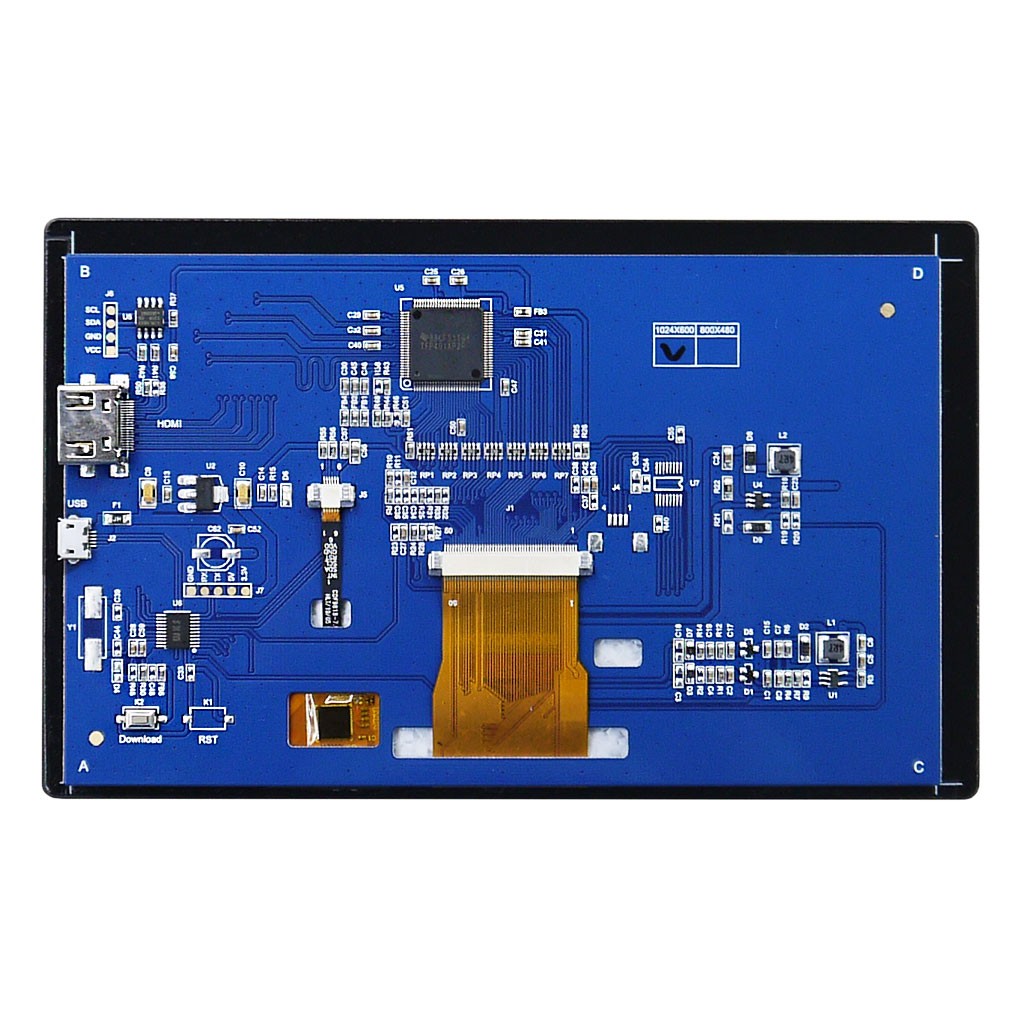

Интерфейсы экранного модуля WKS70WSV017-WCT
Разъём HDMI
Номер
Обозначение
Назначение
1
TMDS Data2+
Позитивная (+) сторона канала 2 дифференциальной пары данных TMDS красного цвета
2
TMDS Data2 Shield
Заземление
3
TMDS Data2-
Негативная (-) сторона канала 2 дифференциальной пары данных TMDS красного цвета
4
TMDS Data1+
Позитивная (+) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета
5
TMDS Data1 Shield
Заземление
6
TMDS Data1-
Негативная (-) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета
7
TMDS Data0+
Позитивная (+) сторона канала 0 дифференциальной пары данных TMDS синего цвета
8
TMDS Data0 Shield
Заземление
9
TMDS Data0-
Негативная (-) сторона канала 0 дифференциальной пары данных TMDS синего цвета
10
TMDS Clock+
Позитивная (+) сторона канала синхронизации дифференциальной пары данных TMDS
11
TMDS Clock Shield
Заземление
12
TMDS Clock-
Негативная (-) сторона канала синхронизации дифференциальной пары данных TMDS
13
CEC
Нет подключения
14
Reserved(N.C.)
Нет подключения
15
SCL
Канал обмена данными DDC, сигнал тактирования SCL шины I2C
16
SDA
Канал обмена данными DDC, сигнал данных SDA шины I2C
