Дисплей графический 12864 LCD синяя подсветка

Код товара: CTTL10215

Описание

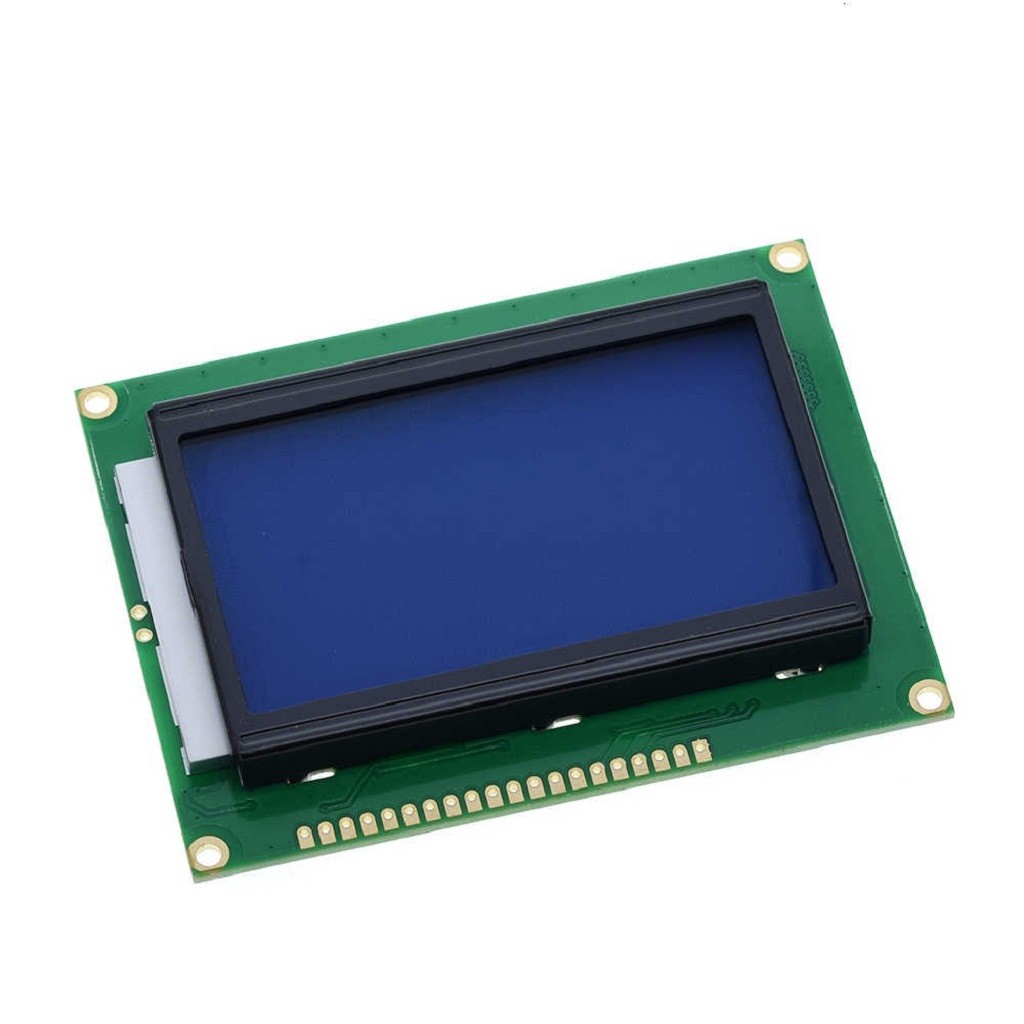

Дисплей LCD 128x64 WG12864A-TGH-VNW - это компактный модуль построенный на базе чипа ST7920 и LCD дисплея с разрешением 128x64 точек с синей подсветкой. Контроллер ST7920 поддерживает как параллельный, так и последовательный интерфейс передачи данных.

Характеристики:

Напряжение модуля: 5 В
Напряжение подсветки: 3,6 В
Ток потребляемый модулем: до 5 мА
Ток потребляемый подсветкой: до 60 мА
Цвет подсветки дисплея: Синий
Тип дисплея: LCD
Контроллер: ST7920
Разрешение дисплея: 128x64
Угол обзора: 70°
Рабочая температура: -20 ... +70 °C
Температура хранения: -30 ... 80 °C
Габариты: 92x69x12 мм
Вес: 76 г

Подключение:

Дисплей поддерживает как параллельный, так и последовательный интерфейс передачи данных. Оба интерфейса поддерживает библиотека U8glib позволяющая работать с дисплеями 12864. Для передачи данных по последовательному интерфейсу библиотека U8glib может использовать как аппаратный так и программный SPI. При использовании параллельного интерфейса или программного SPI дисплей можно подключить к любым выводам Arduino. А при использовании аппаратного SPI дисплей подключается только к выводам аппаратной шины SPI.

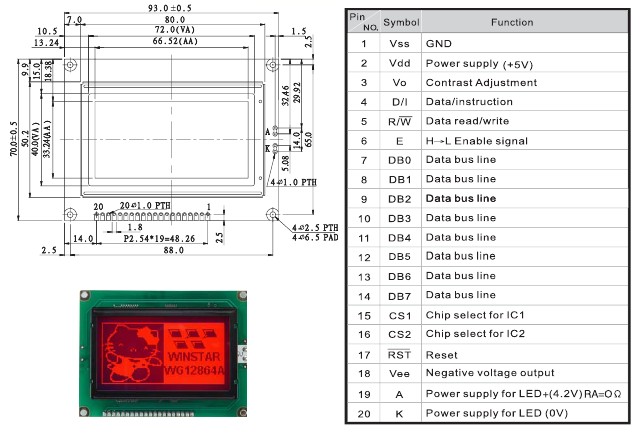

Распиновка:
