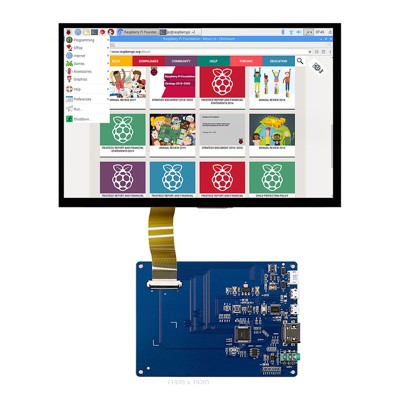

Дисплей 10.1 1280*800 IPS ёмкостной Сенсор.

Код товара: CTTL11174
Есть в наличии Есть в наличии
Дисплей 10.1 1280*800 IPS ёмкостной Сенсор.
15570 c
15570 c
Быстрый заказ

Заказ быстрым способом

Дисплей 10.1 1280*800 IPS ёмкостной Сенсор.

Цена: 15570 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Политику конфиденциальности,
Публичную оферту, Пользовательское соглашение

Быстрый заказ

Заказ быстрым способом

Дисплей 10.1 1280*800 IPS ёмкостной Сенсор.

Цена: 15570 руб. Количество: шт.

Фамилия, имя:

E-Mail:

Телефон:

Ваш комментарий к заказу:

Я принимаю Публичную оферту, Политику конфиденциальности, Пользовательское соглашение
В корзину
Работаем без НДС
В корзину
Работаем без НДС
Дисплей 10.1 1280*800 IPS ёмкостной Сенсор.
Дисплей 10.1  Дисплей 10.1

Описание


Технические характеристики


  • Модель: WKS101WX008-WCT (тонкий);
  • Плата управления: на гибком шлейфе;
  • Питание: 5В (порт mUSB), 12В (порт ExPWR, 4-пин S4B-PH-K-S);
  • Потребление тока: до 1А;
  • Диагональ: 10.1 дюйма;
  • Цифровой приёмник:  WKS401APZP (TFP401APZP);
  • Экран:
  • Матрица: ЖК, TFT IPS LCD;
  • Рабочее напряжение: 3.3В;
  • Разрешение: 1280 х 800 графических точек, WXGA;
  • Размер графической точки: 0.1695 х 0.1695 мм;
  • Соотношение сторон: 16:10;
  • Цветовая палитра: 16.7 млн. оттенков;
  • Интерфейс: HDMI (Type-A);
  • Яркость: 350 кд/м2;
  • NTSC (цветовая гамма): 50%;
  • Углы обзора: 75-85° по горизонтали и вертикали;
  • Активная область: 216.96 х 135.6 мм;
    •
  • Подсветка: белые светодиоды LED
  • регулировка яркости: ШИМ 200Гц ~ 1кГц;
    •
  • Сенсорная панель
  • Тип: ёмкостная;
  • Контроллер: GT9271 GOODIX, I2C;
  • Интерфейс: mUSB;
  • Мультитач: поддержка до 10 касаний;
  • Активная область: 216.96 х 135.6 мм;
  • Стекло: Cover Glass + ITO Glass (G+G);
  • Твёрдость поверхности: >6H;
  • Прозрачность: >86%;
    •
  • Поддержка: Windows 7/8/10, Linux, Android;
  • Размеры модуля: 229.46 х 149.1 х 4.9 мм;
  • Температура эксплуатации: -20°C...+70°C;
    •

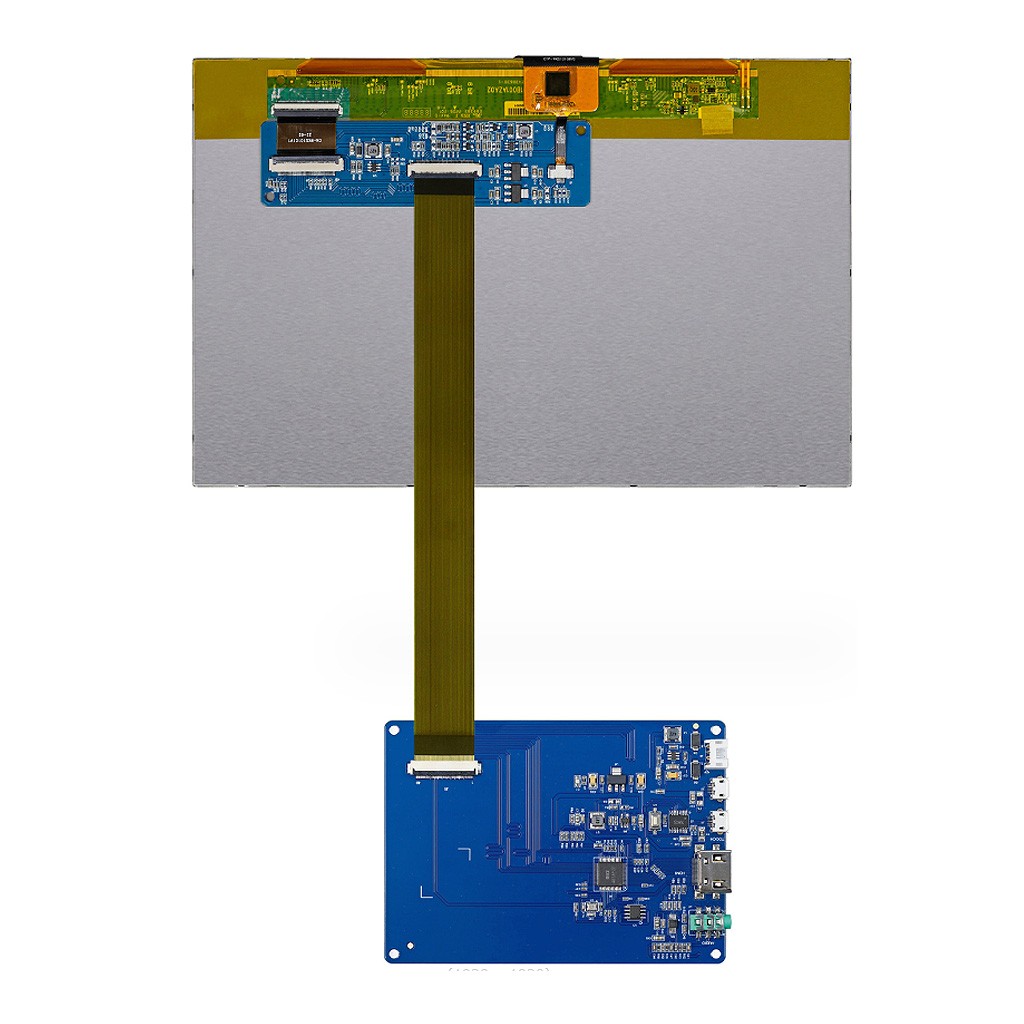

    Комплектация дисплея WKS101WX008-WCT


  • 1x Дисплей WKS101WX008-WCT;
  • 1x Скалер WKS101WX008BV2;
  • 1x Кабель FPC40*0.5 200мм;
  • 1x Кабель HDMI/HDMI;
  • 2x Кабель USB-A/MicroUSB;
  • 1x Шнур соединительный 4-контактный;
    •

    Интерфейсы экранного модуля WKS101WX008-WCT


    Разъём HDMI v1.4

    Номер Обозначение Назначение
    1 TMDS Data2+ Позитивная (+) сторона канала 2 дифференциальной пары данных TMDS красного цвета
    2 TMDS Data2 Shield Общий
    3 TMDS Data2- Негативная (-) сторона канала 2 дифференциальной пары данных TMDS красного цвета
    4 TMDS Data1+ Позитивная (+) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета
    5 TMDS Data1 Shield Общий
    6 TMDS Data1- Негативная (-) сторона канала 1 дифференциальной пары данных TMDS зеленого цвета
    7 TMDS Data0+ Позитивная (+) сторона канала 0 дифференциальной пары данных TMDS синего цвета
    8 TMDS Data0 Shield Общий
    9 TMDS Data0- Негативная (-) сторона канала 0 дифференциальной пары данных TMDS синего цвета
    10 TMDS Clock+ Позитивная (+) сторона канала синхронизации дифференциальной пары данных TMDS
    11 TMDS Clock Shield Общий
    12 TMDS Clock- Негативная (-) сторона канала синхронизации дифференциальной пары данных TMDS
    13 CEC Нет подключения
    14 Reserved(N.C.) Нет подключения
    15 SCL Канал обмена данными DDC, сигнал тактирования SCL шины I2C
    16 SDA Канал обмена данными DDC, сигнал данных SDA шины I2C
    17 DDC/CEC Ground Общий
    18 +5V Power Питание
    19 Hot Plug Detect Сигнал подключения



    Порт USB1 2.0 Touch

    Порт USB1 предназначен для питания основной схемы модуля, включая экран и сенсорную панель. Для питания фоновой подсветки используется отдельный порт USB2.

    Номер Обозначение Назначение
    1 VUSB +5В, питание
    2 D- Минусовая линия шины данных USB
    3 D+ Плюсовая линия шины данных USB
    4 NC Нет подключения
    5 GND Общий



    Порт USB2 Backlight Power

    Порт USB2 предназначен исключительно для питания блока встроенной светодиодной подсветки.

    Номер Обозначение Назначение
    1 VUSB +5В, питание
    2 NC Нет подключения
    3 NC Нет подключения
    4 NC Нет подключения
    5 GND Общий



    Порт ExPWR (4-pin)

    Порт ExPWR позволяет запитывать дисплей WKS101WX008-WCT от внешнего 12-вольтового источника напряжения. Дополнительно передачей управляющего ШИМ-сигнала 3.3В с частотой 200Гц ~ 1кГц через разъём ExPWR осуществляется регулировка уровня яркости фоновой подсветки LCD-дисплея.

    Номер Обозначение Назначение
    1 12V +12В, питание
    2 GND Общий
    3 PWM ШИМ-сигнал управления яркостью подсветки. Макс. +3.3В
    4 GND Общий

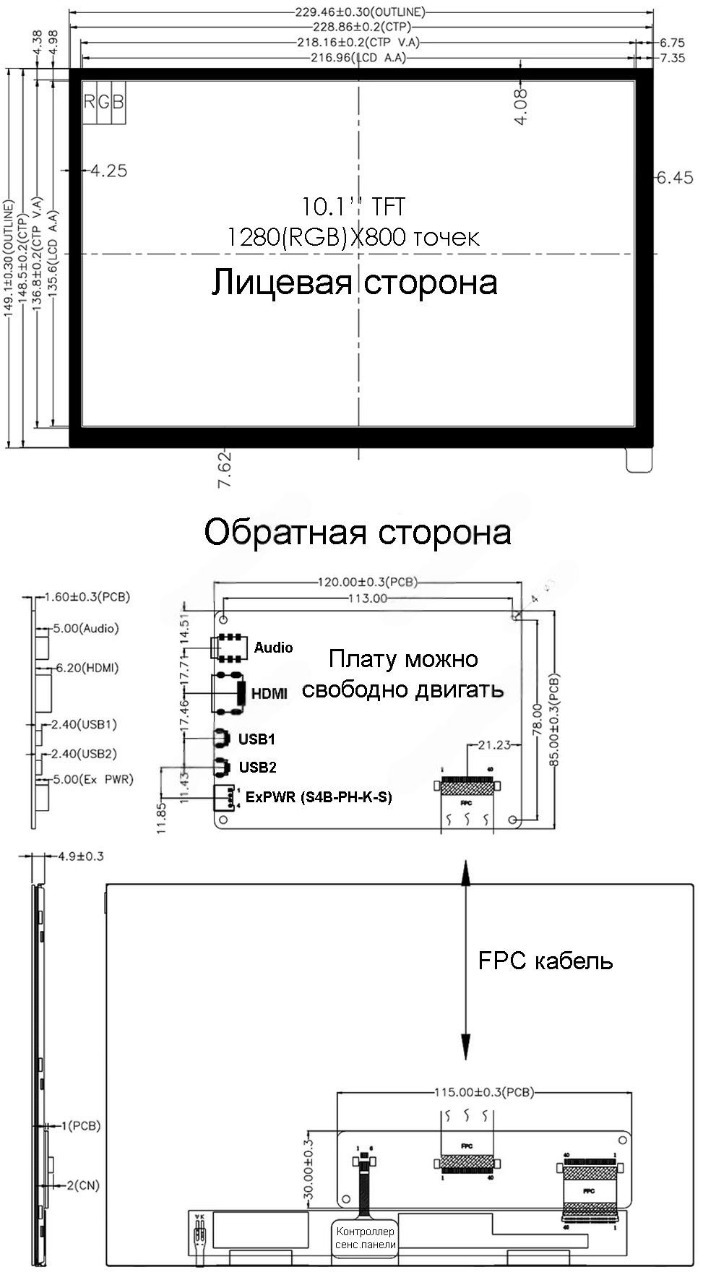

    Физические размеры WKS101WX008, мм


    WKS101WX008-WCT Дисплей тонкий 10.1




    Документация модуля с экраном 10.1" WKS101WX008-WCT


  • Контроллер сенсорной панели GT9271 (англ., PDF);

    • ------------------
