Описание

Технические характеристики

• Модель: WKS68VG001-WCT;
• Энергопотребление: 5В/400мА постоянного тока DC;
• Диагональ: 6.86" дюймов;
• Цифровой приёмник: LT6911С Lontium Semiconductor;
• Звук: стереовыход, разъём AUX OUT под аудио штекер 3.5мм;
• Экран
  • Матрица: ЖК, TFT IPS LCD;
  • Разрешение: 480 х 1280 графических точек;
  • Размер графической точки: 0.1506 х 0.1432мм;
  • Соотношение сторон: 3:8;
  • Ориентация: портретная (поддерживается альбомная);
  • Цветовая палитра: 16.7 мил. оттенков;
  • Контрастность: 400:1;
  • Яркость: 600 кд/м2;
  • Время отклика: 15мс;
  • NTSC (цветовая гамма): 50%;
  • Углы обзора по горизонтали: 80-85°;
  • Углы обзора по вертикали: 80-85°;
  • Активная область: 60.22 x 160.59мм;
  • Подсветка: белые светодиоды 4200K LED;
  • Интерфейс: HDMI v1.4;
  • Сенсорная панель
    • Тип: ёмкостная;
    • Сенсорный контроллер: ILI2117A ILITEK;
    • Интерфейс: mUSB;
    • Мультитач: поддержка до 5 касаний;
    • Активная область: 61.02 х 161.39мм;
    • Стекло: Cover Glass + ITO Glass (G+G);
    • Твёрдость поверхности: >6H;
    • Прозрачность: >82%;
    • Управление: кнопки включения и регулировки контрастности;
    • Поддержка ОС: Window, Android, Linux и др.;
    • Размеры модуля: 76.8 х 189.2 х 8.83 мм;
    • Температура эксплуатации: -20°C...+70°C;
    • Вес: 190 г.;

    Комплектация



    • Дисплейный модуль WKS68VG001-WCT - 1шт;
    • Кабель HDMI/HDMI - 1шт;
    • Кабель USB-A/mUSB - 1шт;
    • Кабель FFC/FPC 40x0.5мм 20см - 1шт;

    Декоративная рамка




    Декоративная рамка модуля с дисплеем 7 дюймов WKS68VG001-WCT представляет собой закалённое стекло, значительно увеличенное в размерах относительно видимой области графической панели и габаритов длины-ширины несущей электронной платы. Рамка обладает стильным классическим чёрным цветом. Ширина рамки с лицевой стороны модуля колеблется в зависимости от стороны. Дизайнерский элемент конструкции изделия призван создавать визуальный констраст, заметно выделять большой цветной ЖК-экран на любом фоне, где бы он не был установлен. Поля рамки обработаны специальным клеевым слоем толщиной 0.2мм. Слой позволяет надёжно закрепить экран в предназначенном для него отверстии стены или произвольного корпуса из материалов, поверхность которых обладает высокими адгезионными свойствами. Широкие края рамки помогают скрывать существующие щели и неровности контуров проёма, куда помещается графический модуль.

    Интерфейсы экранного модуля WKS68VG001-WCT




    Номер	Обозначение	Назначение
    1	TMDS Data2+	Плюсовая (+) линия канала 2 дифференциальной пары данных TMDS красного цвета
    2	TMDS Data2 Shield	Общий ноль
    3	TMDS Data2-	Минусовая (-) линия канала 2 дифференциальной пары данных TMDS красного цвета
    4	TMDS Data1+	Плюсовая (+) линия канала 1 дифференциальной пары данных TMDS зеленого цвета
    5	TMDS Data1 Shield	Общий ноль
    6	TMDS Data1-	Минусовая (-) линия канала 1 дифференциальной пары данных TMDS зеленого цвета
    7	TMDS Data0+	Плюсовая (+) линия канала 0 дифференциальной пары данных TMDS синего цвета
    8	TMDS Data0 Shield	Общий ноль
    9	TMDS Data0-	Минусовая (-) линия канала 0 дифференциальной пары данных TMDS синего цвета
    10	TMDS Clock+	Плюсовая (+) линия канала синхронизации дифференциальной пары данных TMDS
    11	TMDS Clock Shield	Общий ноль
    12	TMDS Clock-	Минусовая (-) линия канала синхронизации дифференциальной пары данных TMDS
    13	CEC	Нет подключения
    14	Reserved(N.C.)	Нет подключения
    15	SCL	Канал обмена данными DDC, сигнал тактирования SCL шины I2C
    16	SDA	Канал обмена данными DDC, сигнал данных SDA шины I2C
    17	DDC/CEC Ground	Общий ноль
    18	+5V Power	Питание
    19	Hot Plug Detect	Сигнал подключения Plug-And-Play



    Порт mUSB

    Номер	Обозначение	Назначение
    1	VUSB	+5В, питание
    2	D-	Минусовая линия шины данных USB
    3	D+	Плюсовая линия шины данных USB
    4	NC	Нет подключения
    5	GND	Общий ноль

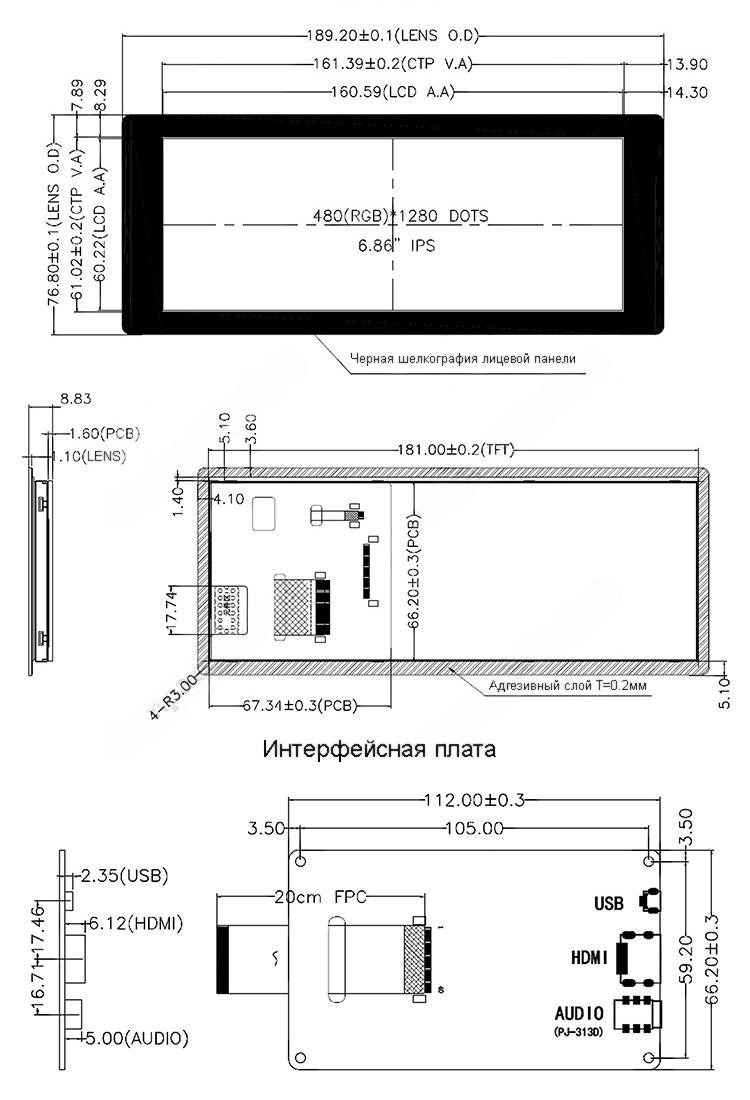

    Физические размеры, мм







    ------------------
    СЕЕД11178:8050
