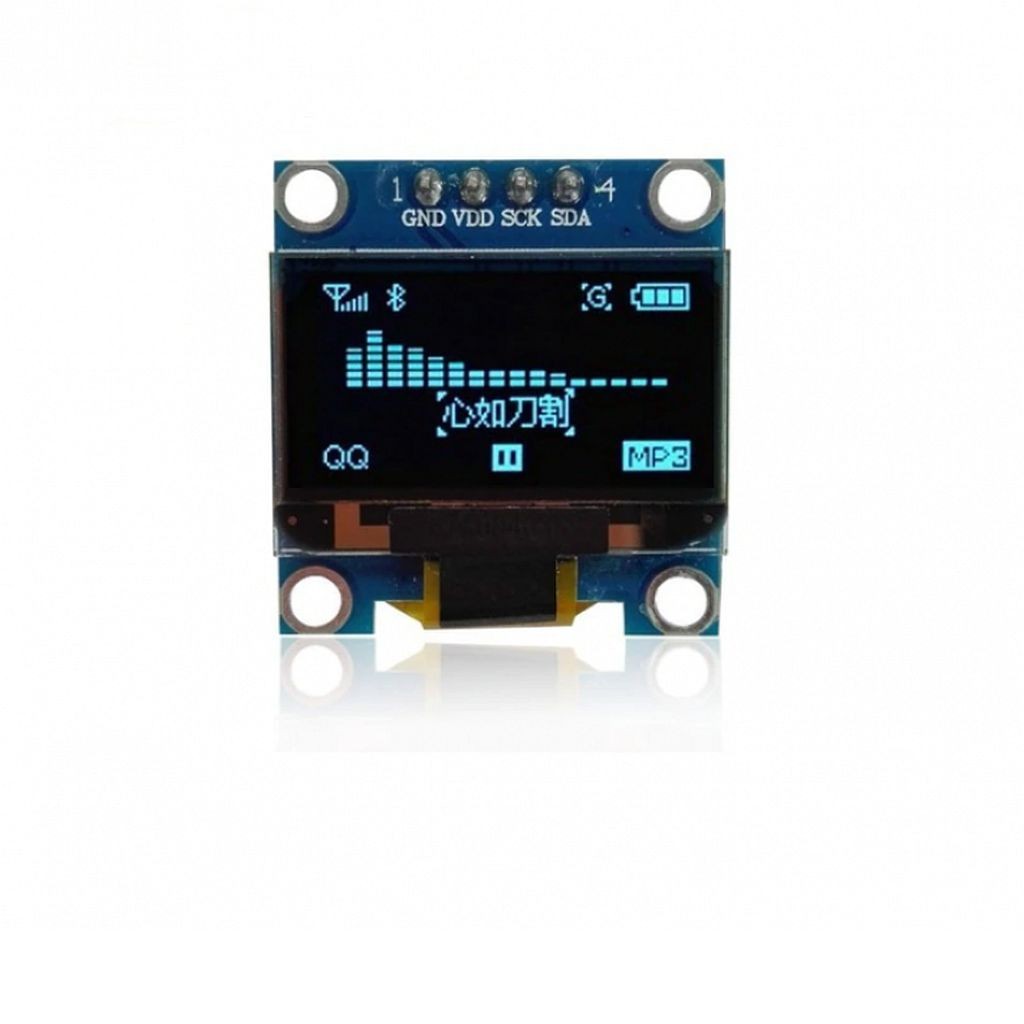

Дисплей OLED 0,96 дюйма, белые символы, IIC интерфейс, 4 контактов

Описание

Технические характеристики:

Дисплеи, построенные по технологии OLED, отличаются высоким контрастом изображения, большими углами обзора, малой толщиной и низким энергопотреблением. Особенность дисплея состоит в том, что каждый пиксель самостоятельно излучает свет определенного цвета (в данном случае пиксели белого цвета), а значит такой дисплей не нуждается в подсветке, что приводит к отличной читаемости информации на ярком солнце. Следствием отсутствия необходимости в подсветке является малая толщина дисплея. Цвета дисплея не искажаются при больших углах обзора.

Чип, контролирующий дисплей, поддерживает несколько протоколов связи, среди которых есть параллельные протоколы и последовательные протоколы I2C и SPI. Но в данном дисплее разведен только протокол I2C, который требует минимальное количество контактов для подключения к микроконтроллерам, 2 для питания и 2 для сигнальных линий.

Управление дисплеем осуществляется хитрым способом - один байт информации управляет состоянием 8 пикселей, расположенных в столбец. Поэтому для управления дисплеем мы рекомендуем использовать готовые библиотеки. Для программирования в среде ArduinoIDE доступно несколько библиотек: OzOLED, OLED_I2C и конечно же самая универсальная библиотека U8glib и её улучшенная версия U8g2.
