Дисплей графический OLED 0.69 96x16 пикс I2C инттерфейс, синие на черном
Код товара: CTTL12958
 |
|
|
Описание

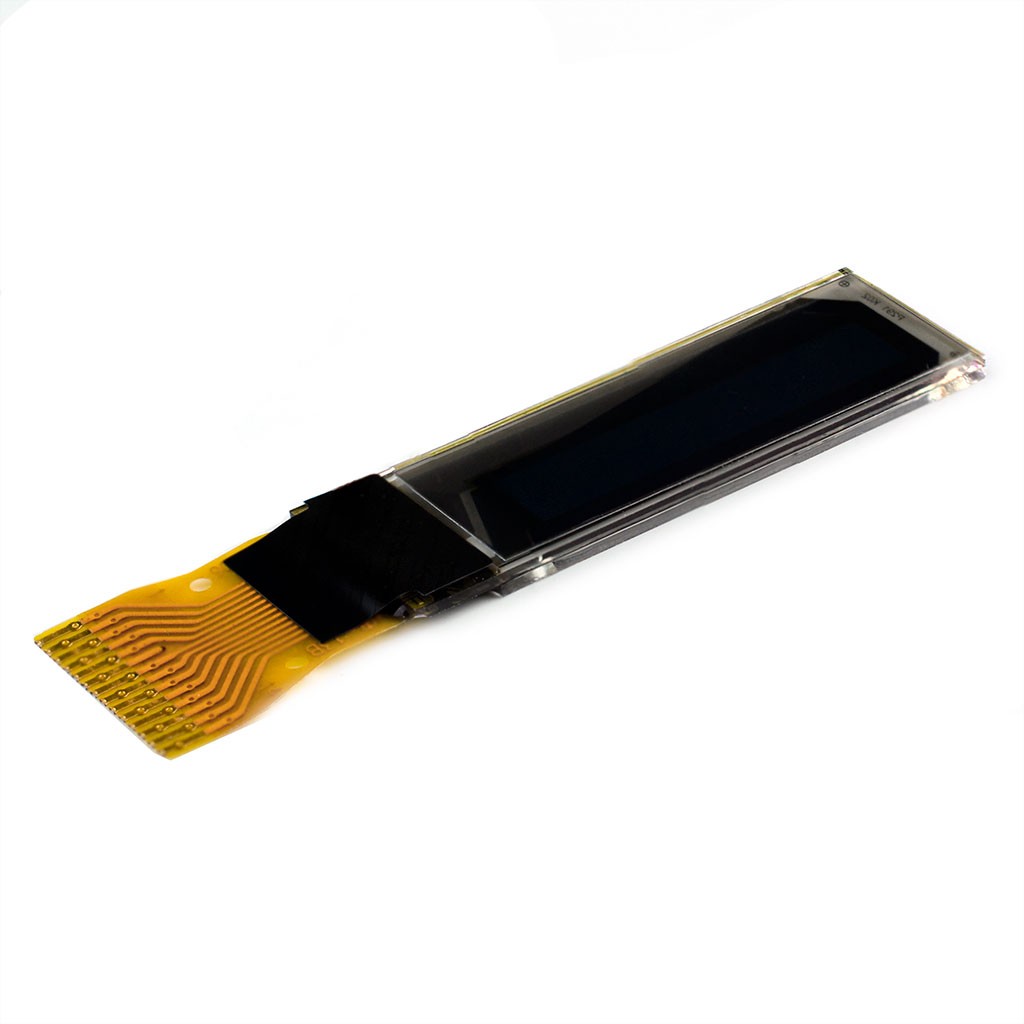

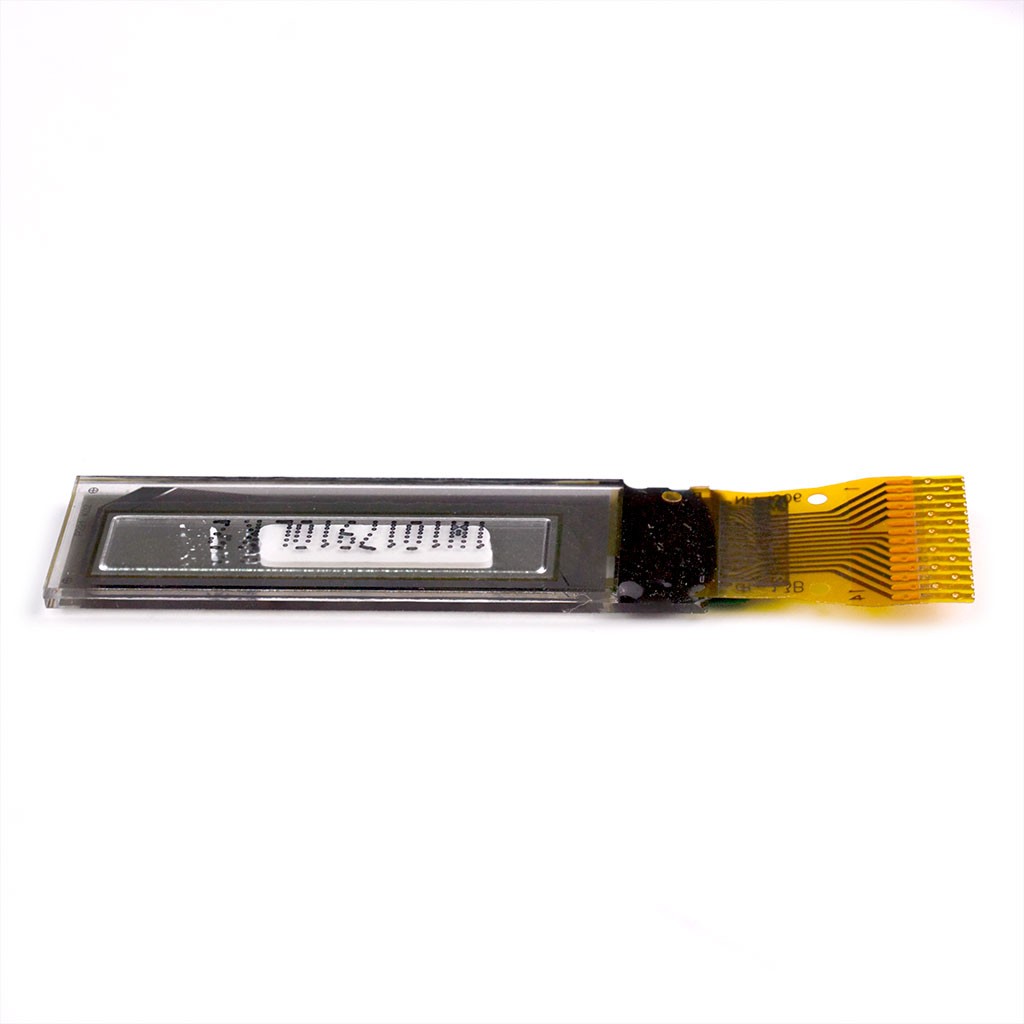

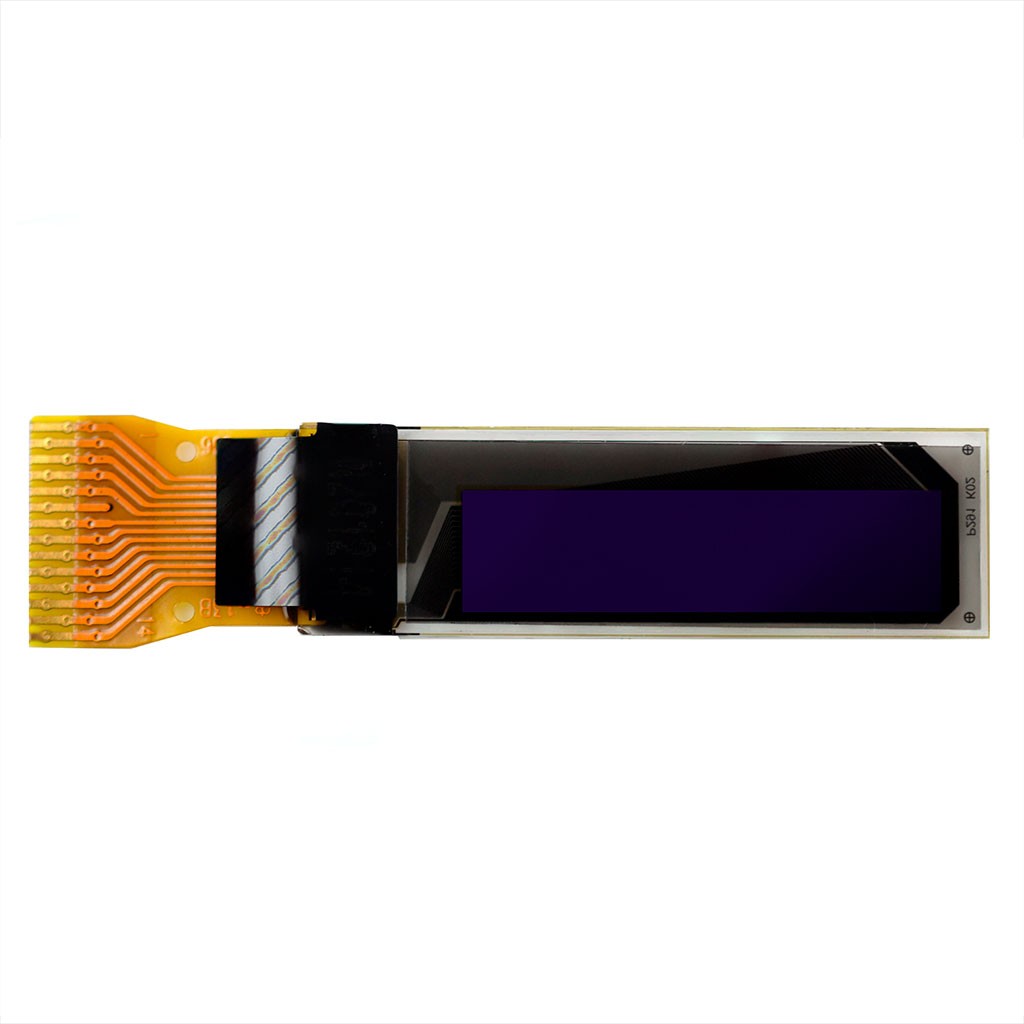

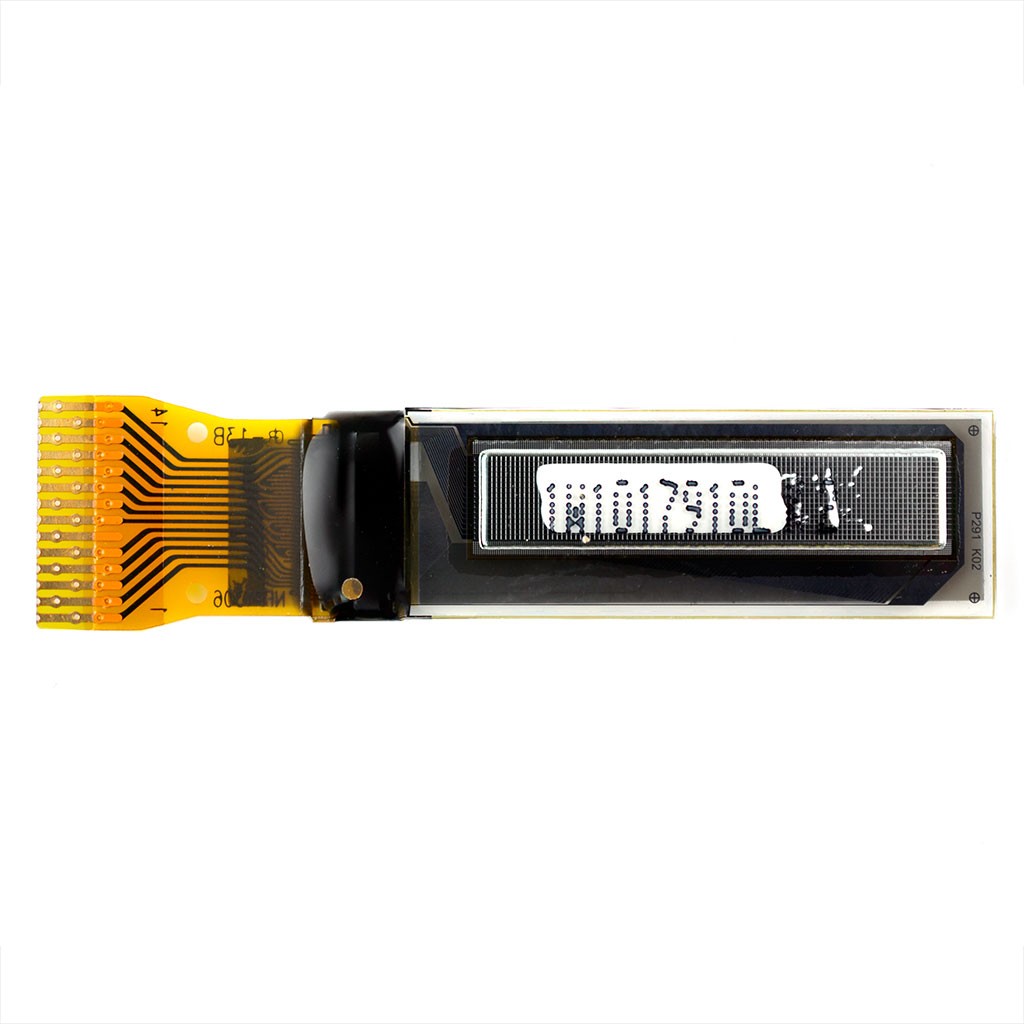

Монохромный OLED дисплей.
Технические характеристики:
Дисплеи, построенные по технологии OLED, отличаются высоким контрастом изображения, большими углами обзора, малой толщиной и низким энергопотреблением. Особенность дисплея состоит в том, что каждый пиксель самостоятельно излучает свет определенного цвета (в данном случае пиксели белого цвета), а значит такой дисплей не нуждается в подсветке, что приводит к отличной читаемости информации на ярком солнце. Следствием отсутствия необходимости в подсветке является малая толщина дисплея. Цвета дисплея не искажаются при больших углах обзора.
Управление дисплеем осуществляется хитрым способом - один байт информации управляет состоянием 8 пикселей, расположенных в столбец. Поэтому для управления дисплеем мы рекомендуем использовать готовые библиотеки. Для программирования в среде ArduinoIDE доступно несколько библиотек: OzOLED, OLED_I2C и конечно же самая универсальная библиотека U8glib и её улучшенная версия U8g2.

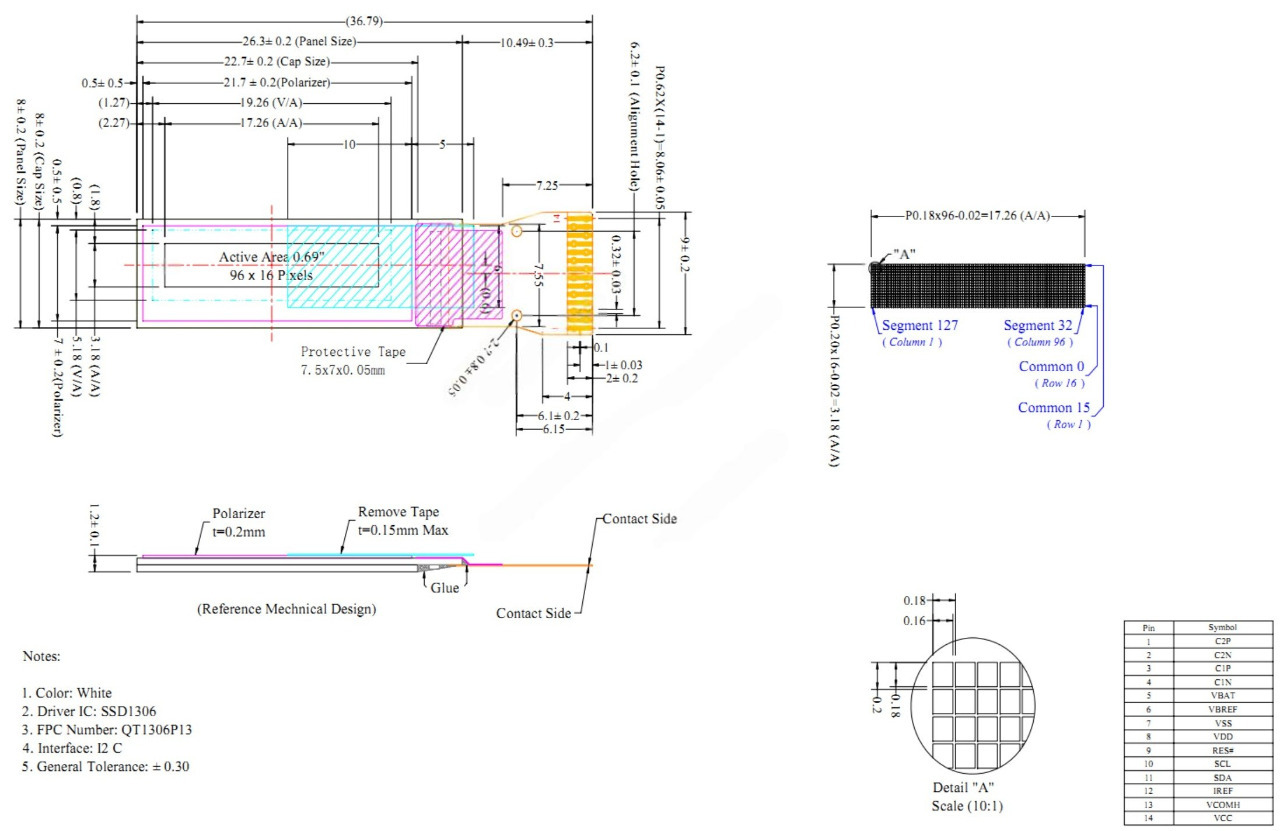

Размеры дисплея:
 |
Подключение дисплея (соответствует приведенной ниже принципиальной схеме):
| 1 | C2N | Между выводами C1P-C1N и C2P-C2N необходимо подключить конденсаторы емкостью 1 мкФ каждый. |
| 2 | C2P | |
| 3 | C1P | |
| 4 | C1N | |
| 5 | Vbat | Положительный полюс питания, 2,8-3,3 вольт. |
| 6 | NC | Не используется |
| 7 | Vss | Отрицательный полюс питания. |
| 8 | Vdd | Положительный полюс питания, 2,8-3,3 вольт. |
| 9 | RES# | Вход сброса чипа дисплея. Используйте схему, приведенную на принципиальной схеме ниже. |
| 10 | SCL | Вход тактовой частоты интерфейса I2C |
| 11 | SDA | Вход данных интерфейса I2C |
| 12 | Iref | Между Iref и Vss должен быть установлен резистор, ограничивающий ток ниже 12,5 мкА |
| 13 | Vcomh | Между Vcomh и Vss должен быть установлен конденсатор |
| 14 | Vcc | Между Vcc и Vss должен быть установлен конденсатор |

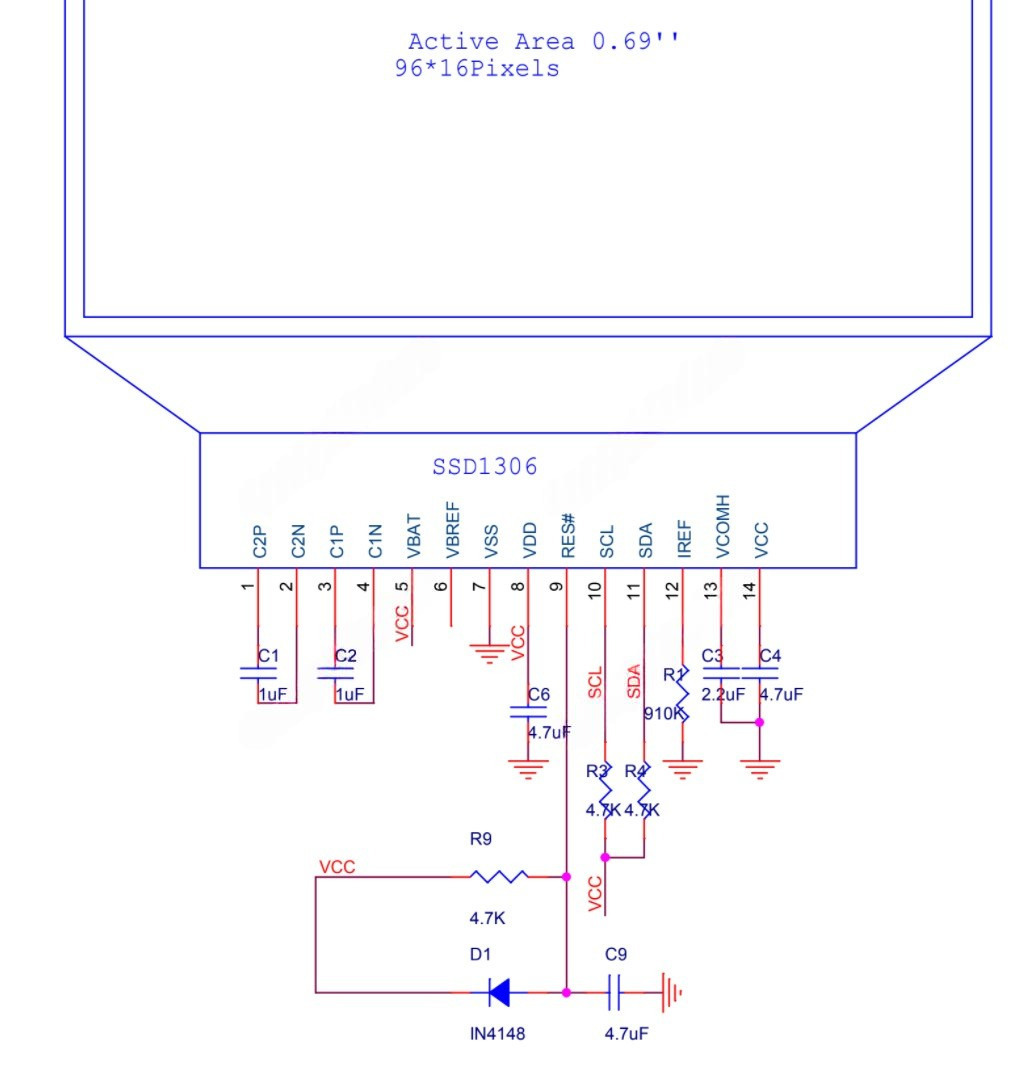

Принципиальная схема подключения:
 |
------------------
