Дисплей 10.1 1280*800 IPS RGB/LVDS WKS101WX001-WCT
Код товара: CTTL13837
Есть в наличии| 13310 c |
| 13310 c |
 |
|
|
Описание
Технические характеристики
Интерфейс 40pin RGB экранного модуля WKS101WX001C-WCT
| Номер | Имя | Функция | Описание |
| 1-2 | VCC5V | Питание | Напряжение питания +5В DC |
| 3-10 | R0~R7 | Вход | Данные красного цвета в 8-битном разрешении (R0:LSB; R7:MSB) |
| 11 | GND | Питание | Общий (земля) |
| 12~19 | G0~G7 | Вход | Данные зелёного цвета в 8-битном разрешении (G0:LSB; G7:MSB) |
| 20 | GND | Питание | Общий (земля) |
| 21~28 | B0~B7 | Вход | Данные синего цвета в 8-битном разрешении (B0:LSB; B7:MSB) |
| 29 | GND | Питание | Общий (земля) |
| 30 | DCLK | Вход | Cинхронизация |
| 31 | HSYNC | Вход | Горизонтальная синхронизация |
| 32 | VSYNC | Вход | Вертикальная синхронизация |
| 33 | DEN | Вход | Управление входом данных |
| 34 | BL_CTR | Вход | Управление подсветкой |
| 35 | TP_RST | Вход | Сброс сенсорного контроллера, активный низкоуровневый сигнал |
| 36 | TP_SDA | Вход/Выход | Данные шины I2C сенсорного контроллера |
| 37 | NC | - | Нет подключения |
| 38 | TP_SCL | Вход | Синхронизация шины I2C сенсорного контроллера |
| 39 | TP_INT | Выход | Прерывание сенсорного контроллера для внешней хост-системы |
| 40 | NC | - | Нет подключения |
Формат использования каналов данных о цвете для сопряжения с 16-битными или 18-битными RGB-интерфейсами

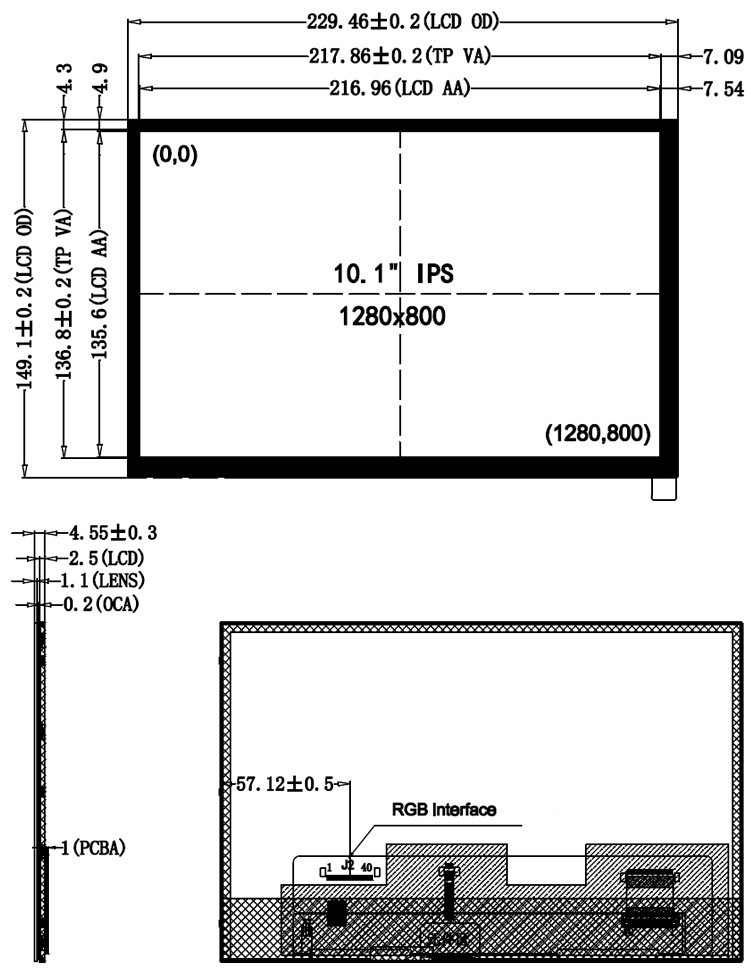

Физические размеры модуля, мм
Документация модуля с экраном 10.1" WKS101WX001C-WCT
------------------
