Генератор сигналов ШИМ/ИМПУЛЬС на чипе NE555 для ручного управления шаговым мотором

Код товара: CTTL14789

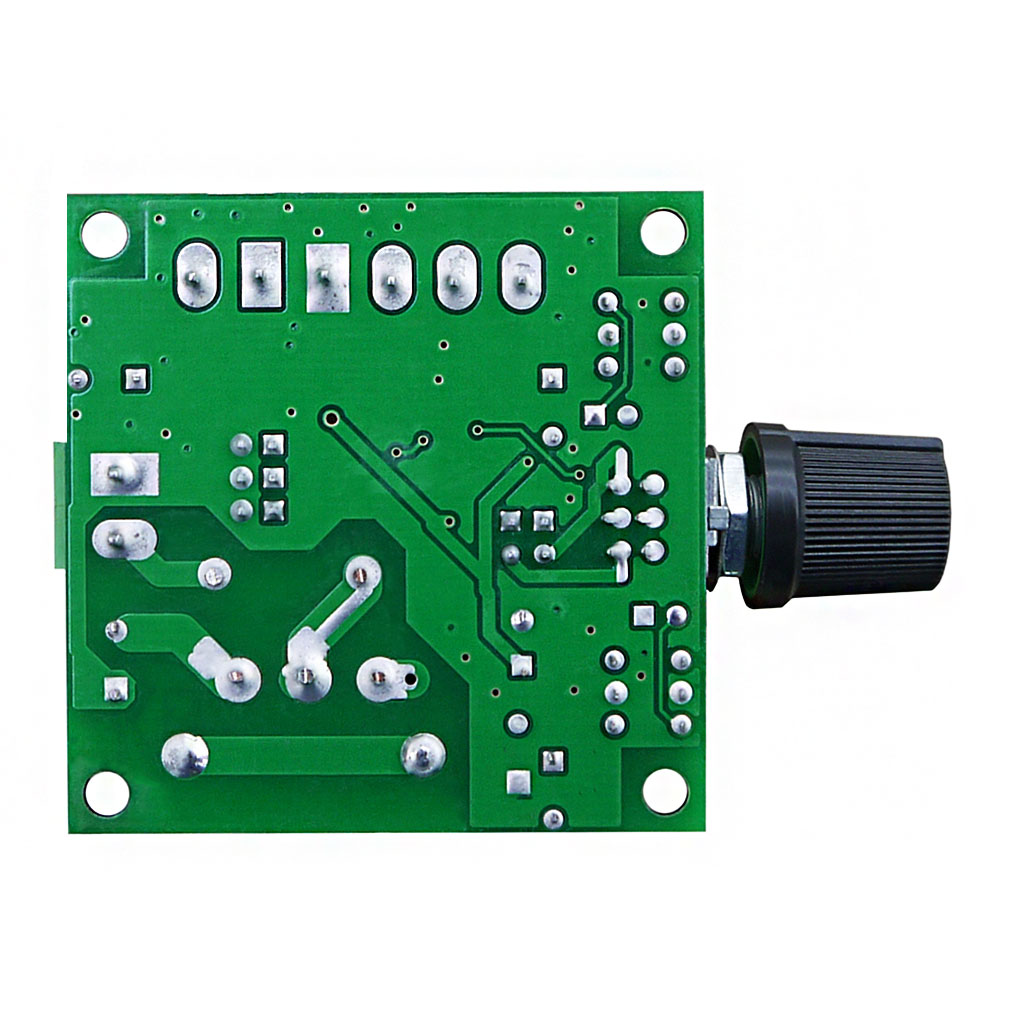

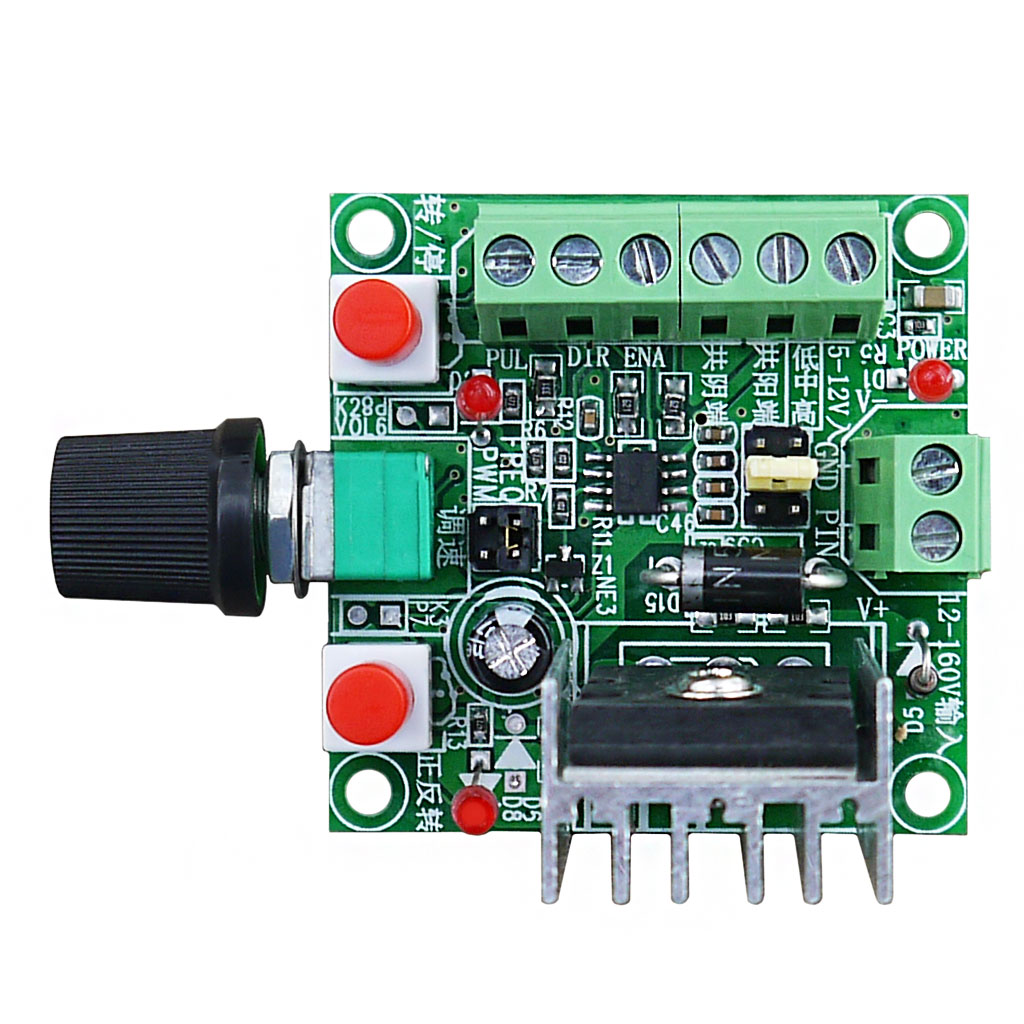

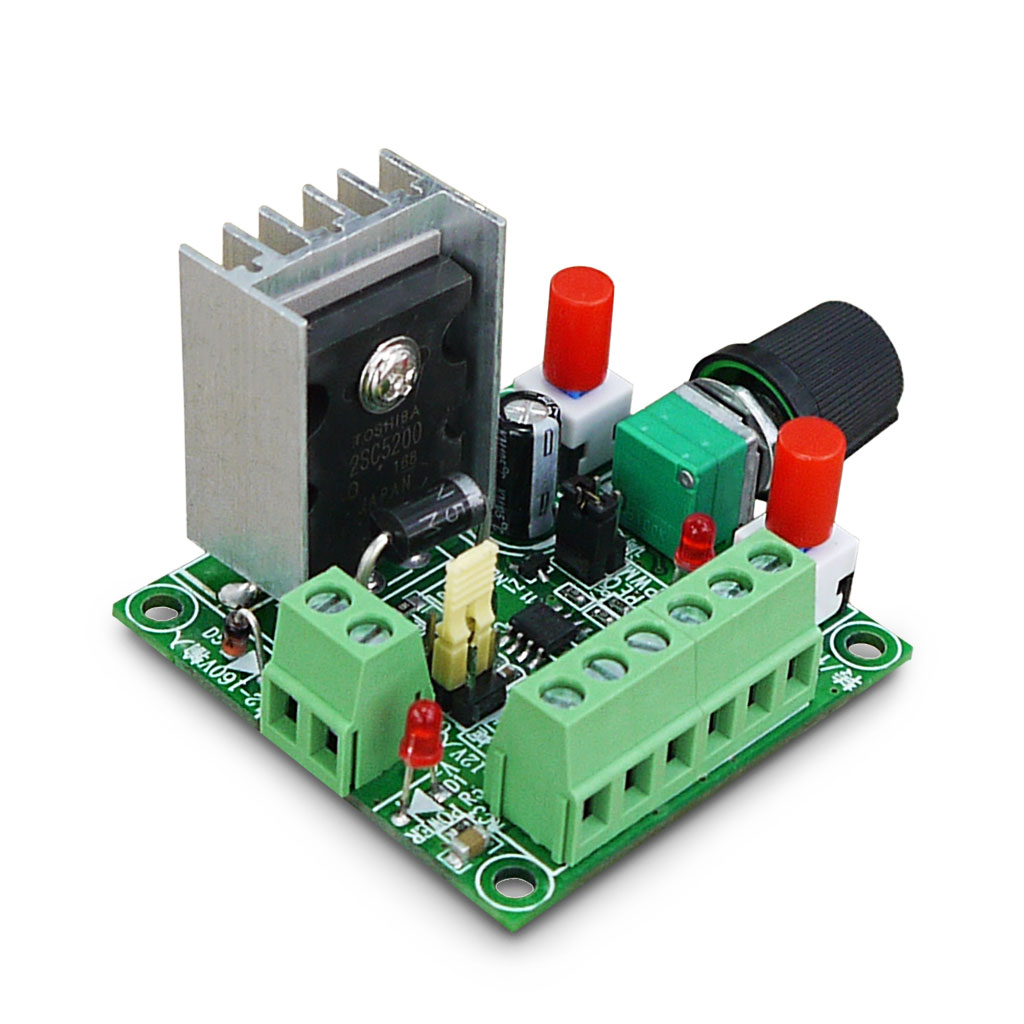

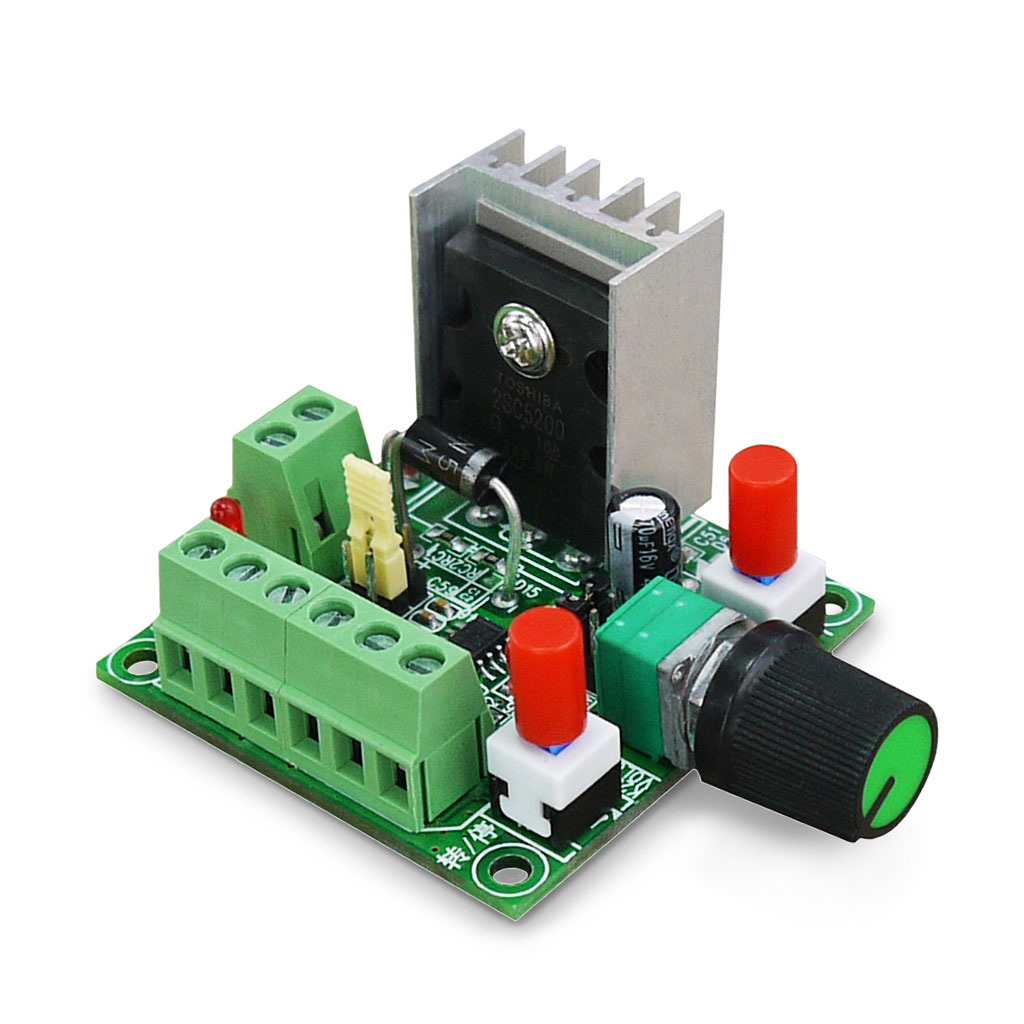

Специализированная модель генератора прямоугольных импульсов на микросхеме NE555 предназначена для управления шаговым двигателем, подключенным к драйверу ШД, без необходимости использования какого-либо блока с ЧПУ. Модуль представляет из себя упрощённую "замену" любому типу ЧПУ-контроллера, имеет наиболее распространённый для большинства драйверов шаговых двигателей интерфейс PUL/DIR/ENA (Импульс/Направление/Включение), и предоставляет возможность пользователю самостоятельно, в ручном режиме, осуществлять запуск и остановку шагового двигателя, изменять скорость и направление вращения вала мотора.

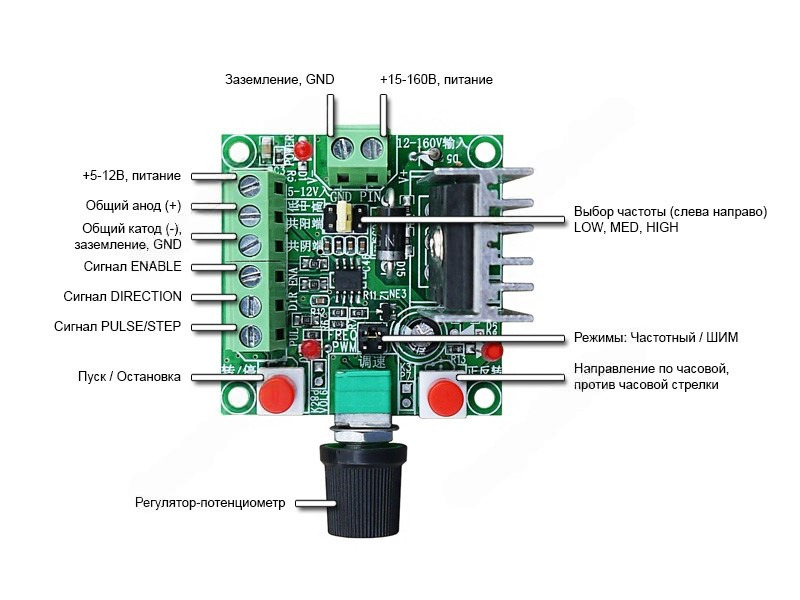

Модуль генератора предоставляет два режима работы: частотно-импульсная модуляция (ЧИМ) и широтно-импульсная модуляция (ШИМ). Предусмотрена настройка частоты генерации импульсов в трёх различных диапазонах LOW (82 Гц - 2.3 кГц), MED (590 Гц - 15.8 кГц), HIGH (5.8 кГц - 127 кГц). Указанные производителем значения частоты приблизительны и могут незначительно отличаться. В режиме ЧИМ, рабочий цикл изменяется поворотом потенциометра по часовой или против часовой стрелки в диапазоне 38-66%, в режиме ШИМ - от 3 до 96%. Для смены режимов работы и выбора требуемой частоты, на плате установлены выводы-перемычки. Модуль допускает подключение драйверов шагового двигателя с оптически развязанными входами управления, соединяемых по схемам с общим анодом или общим катодом. Светодиодная индикация модуля отображает основные функции и наличие напряжения, питающего цепи генератора.

Технические характеристики

Примечание. Не допускается! одновременная подача питания к двум клеммным группам входного напряжения, "5-12В" и "15-160В"

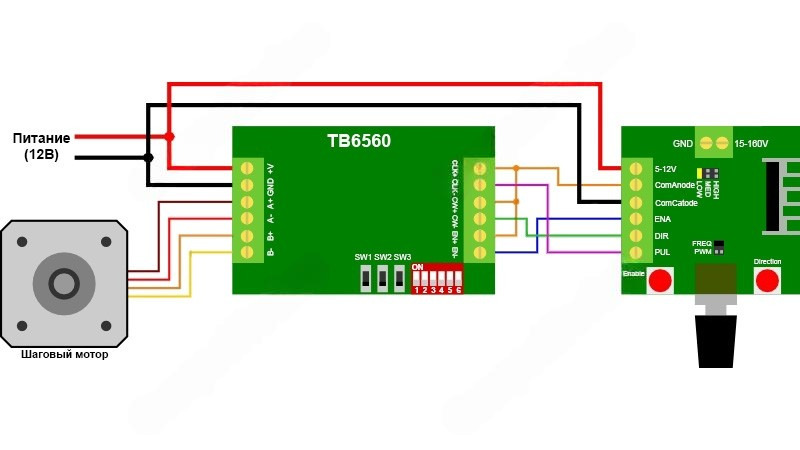

Пример подключения генератора ШИМ/ИМПУЛЬС к драйверу шагового мотора TB6560 по схеме с общим анодом (+):
