Конвертер напряжение в ШИМ сигнал 0-5В или 0-10В в 0-100% заполнения ШИМ сигнала частотой 50кГц

Код товара: CTTL15166
Есть в наличии Есть в наличии
Конвертер напряжение в ШИМ сигнал 0-5В или 0-10В в 0-100% заполнения ШИМ сигнала частотой 50кГц
180 c
180 c
В корзину
Работаем без НДС
В корзину
Работаем без НДС

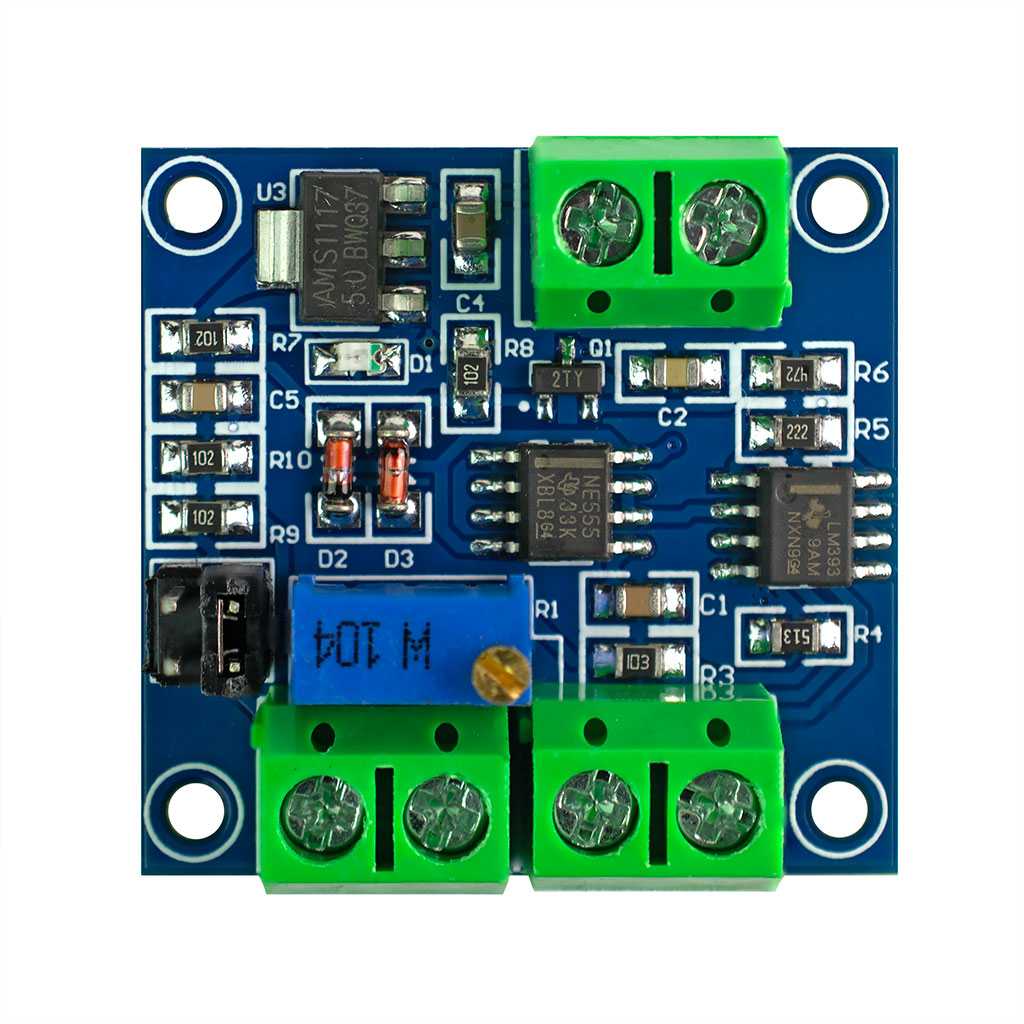

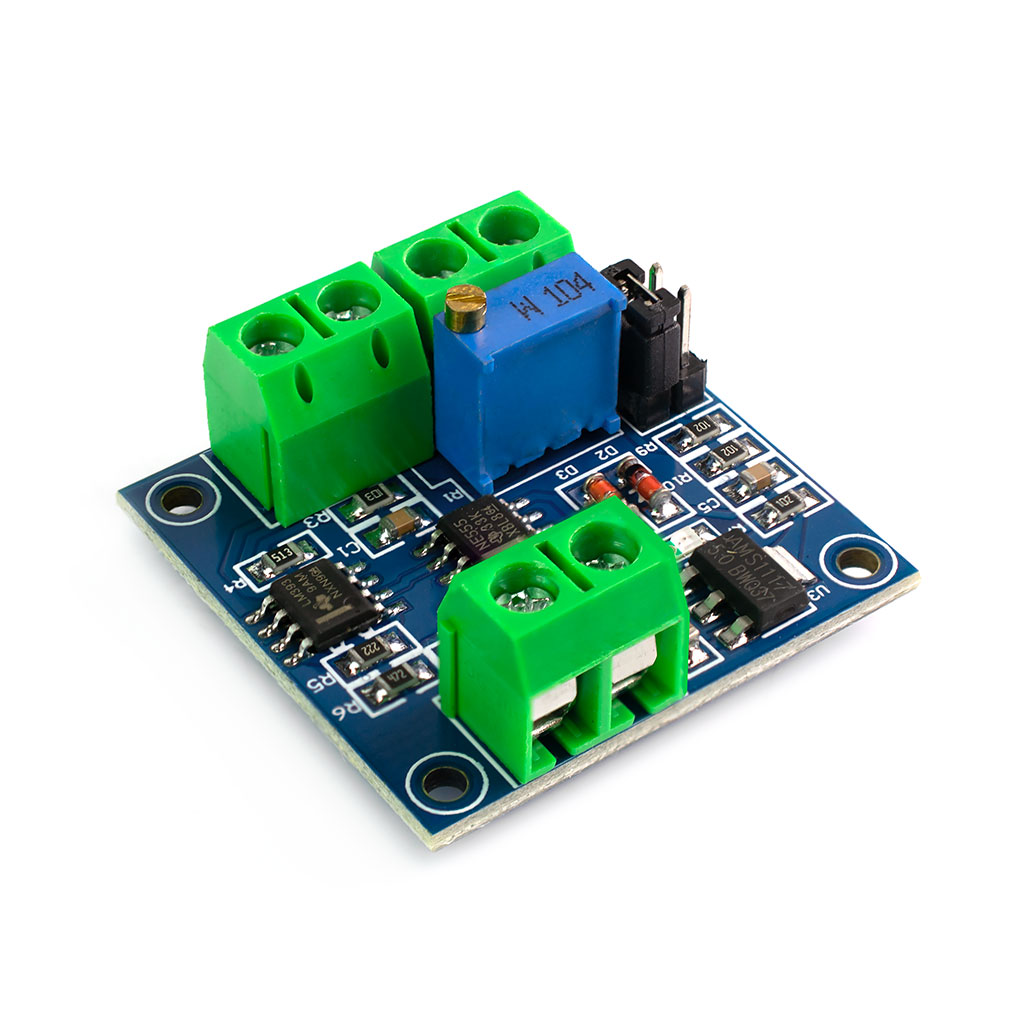

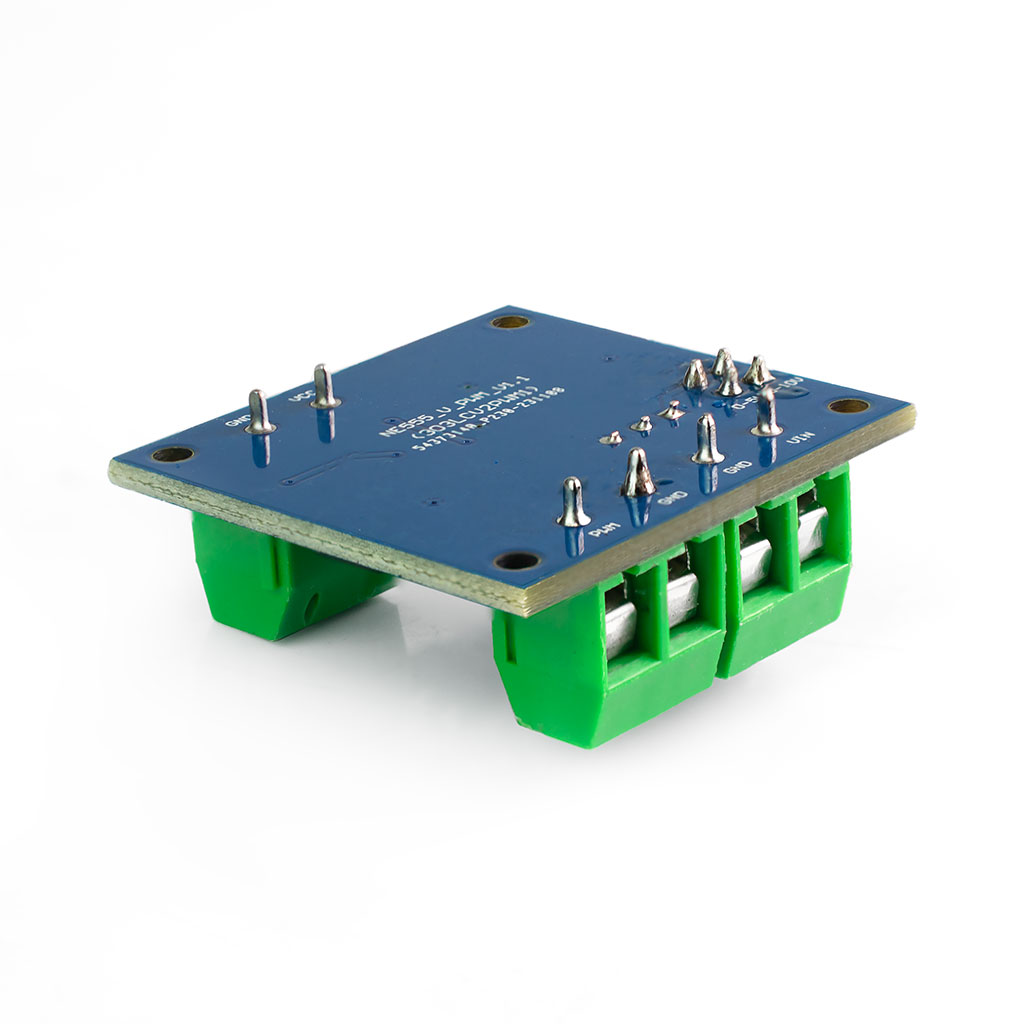

Конвертер напряжение в ШИМ сигнал 0-5В или 0-10В в 0-100% заполнения ШИМ сигнала частотой 50кГц
Конвертер напряжение в ШИМ сигнал 0-5В или 0-10В в 0-100% заполнения ШИМ сигнала частотой 50кГц Конвертер напряжение в ШИМ сигнал 0-5В или 0-10В в 0-100% заполнения ШИМ сигнала частотой 50кГц Конвертер напряжение в ШИМ сигнал 0-5В или 0-10В в 0-100% заполнения ШИМ сигнала частотой 50кГц Конвертер напряжение в ШИМ сигнал 0-5В или 0-10В в 0-100% заполнения ШИМ сигнала частотой 50кГц
Технические характеристики


  • Модель: Voltage-to-PWM Converter / NE555_V_PWM1_V11 / 303LCV2PWM1 / аналог;
  • Напряжение питания: 6~12В постоянного тока DC;
  • Амплитуда входного аналогового сигнала: 0~5В или 0~10В постоянного тока DC (выбирается перемычкой);
  • Чип генератора ШИМ: NE555 Texas Instruments;
  • Напряжение выходного сигнала ШИМ, макс.: 5.5В;
  • Частота ШИМ: 50кГц;
  • Диапазон регулировки скважности ШИМ: 0~100% (по умолчанию 50%);
  • Допустимая погрешность: 1% -3%;
  • Рабочая температура: -25°C ~ +85°C;
  • Размеры: 31 х 33х 10мм;
  • Вес: 9 г;
    •

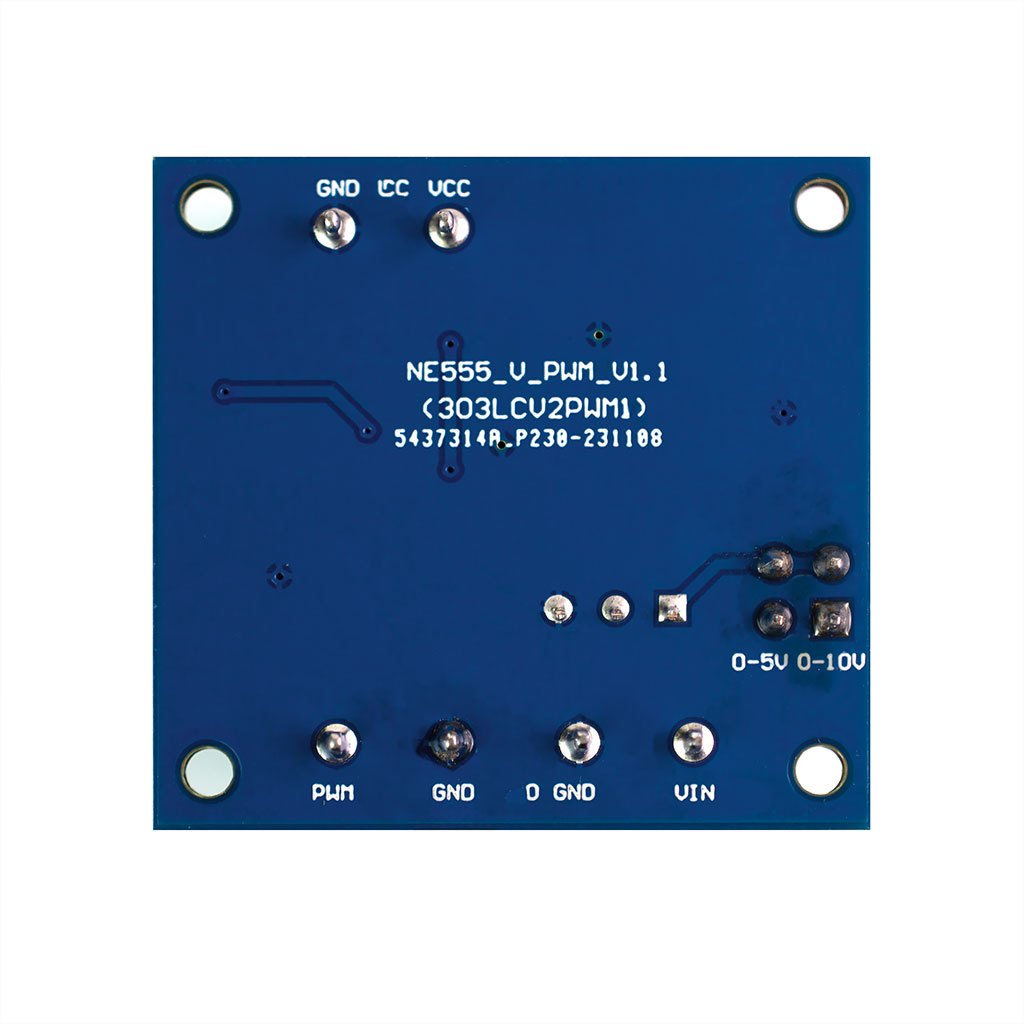

    Назначение клемм-терминалов


  • VCC+GND — напряжение питания 6-12В DC;
  • VIN+GND — вход аналогового напряжения 0-5В или 0-10В DC;
  • PWM+GND — выход ШИМ сигнала с напряжением 5В и скважностью 0-100%;
    •
    ------------------
