«RC522» - это RFID-модуль с частотой 13,56 МГц и I2C-интерфейсом.

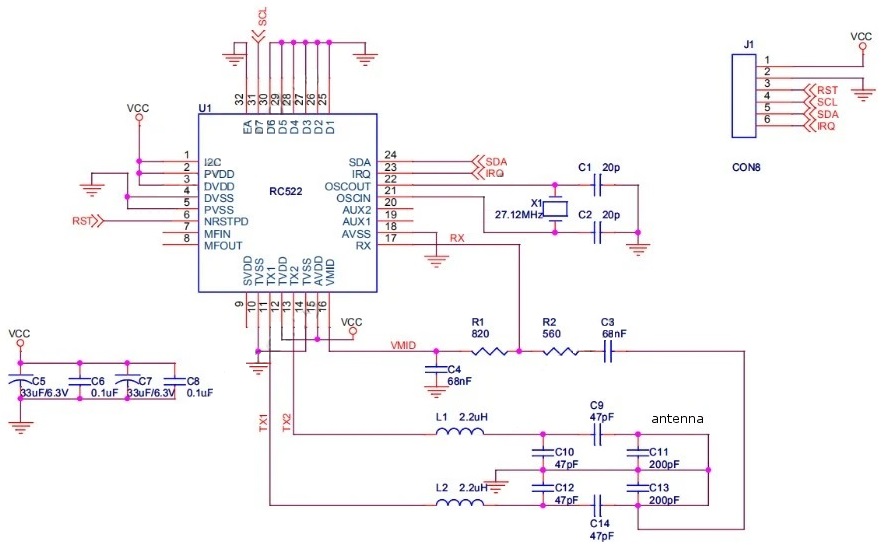

 Принципиальная схема:



  Радиочастотная идентификация (RFID) – это технология автоматической бесконтактной идентификации объектов при помощи радиочастотного канала связи.

  Базовая система RFID состоит из:
  • Радиочастотной метки;
  • Cчитывателя информации (ридера);
  • Kомпьютера для обработки информации.

  Идентификация объектов производится по уникальному цифровому коду, который считывается из памяти электронной метки, прикрепляемой к объекту идентификации.
  Считыватель содержит в своём составе передатчик и антенну, посредством которых излучается электромагнитное поле определённой частоты.
  Попавшие в зону действия считывающего поля радиочастотные метки «отвечают» собственным сигналом, содержащим информацию (идентификационный номер товара, пользовательские данные и т.д.).
  Сигнал улавливается антенной считывателя, информация расшифровывается и передаётся в компьютер для обработки.
  Подавляющее большинство современных систем контроля доступа (СКД) используют в качестве средств доступа идентификаторы, работающие на частоте 125 кГц.
  Это проксимити-карты доступа (только чтение), самыми распространёнными являются карты EM-Marin, а также HID, Indala.
  Карты этого стандарта являются удобным средством открывания дверей и турникетов, но не более.
  Эти карты не обладают никакой защищённостью, легко копируются и подделываются и, соответственно, ничего не дают для защиты объекта от несанкционированного проникновения.
  Настоящую защиту от копирования и подделки обеспечивают такие идентификаторы, в чипах которых реализована криптографическая защита.
  Это бесконтактные смарт-карты, работающие на частоте 13,56 МГц, наиболее распространёнными из них являются карты Mifare®.
  В картах этих стандартов криптозащита организована на высоком уровне, и подделка таких карт практически невозможна.

 Технические характеристики:
  • База: Микросхема MFRC522;
  • Поддерживаемые типы карт: IFIRE1 S50 S70 UltraLight Pro;
  • Напряжение питания: DC 3,3 (2,5...3,6) Вольт;
  • Потребляемый ток: 20 мА;
  • Рабочая частота: 13,56 MГц;
  • Дальность считывания: 0...50 мм;
  • Интерфейс: I2C;
  • Размеры модуля: 30 х 20 х 5 мм;
  • Масса: ~10 г.

---

 Техническая документация:
  • Datasheet микросхемы MFRC522 (англ. PDF 2,4 МБ)
------------------
