Каркас держателя камеры, пластиковый CTTL13729
Код товара: CTTL13729
 |
|
|
Описание

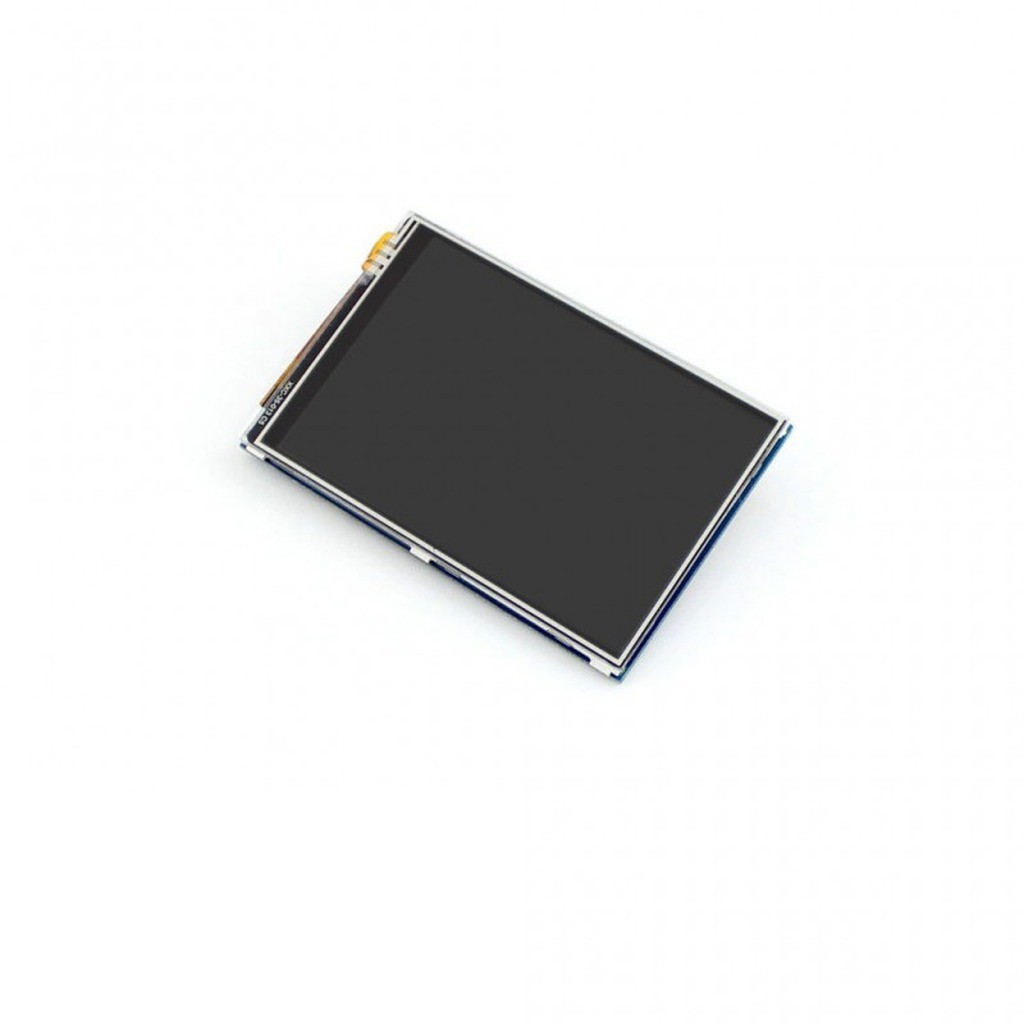

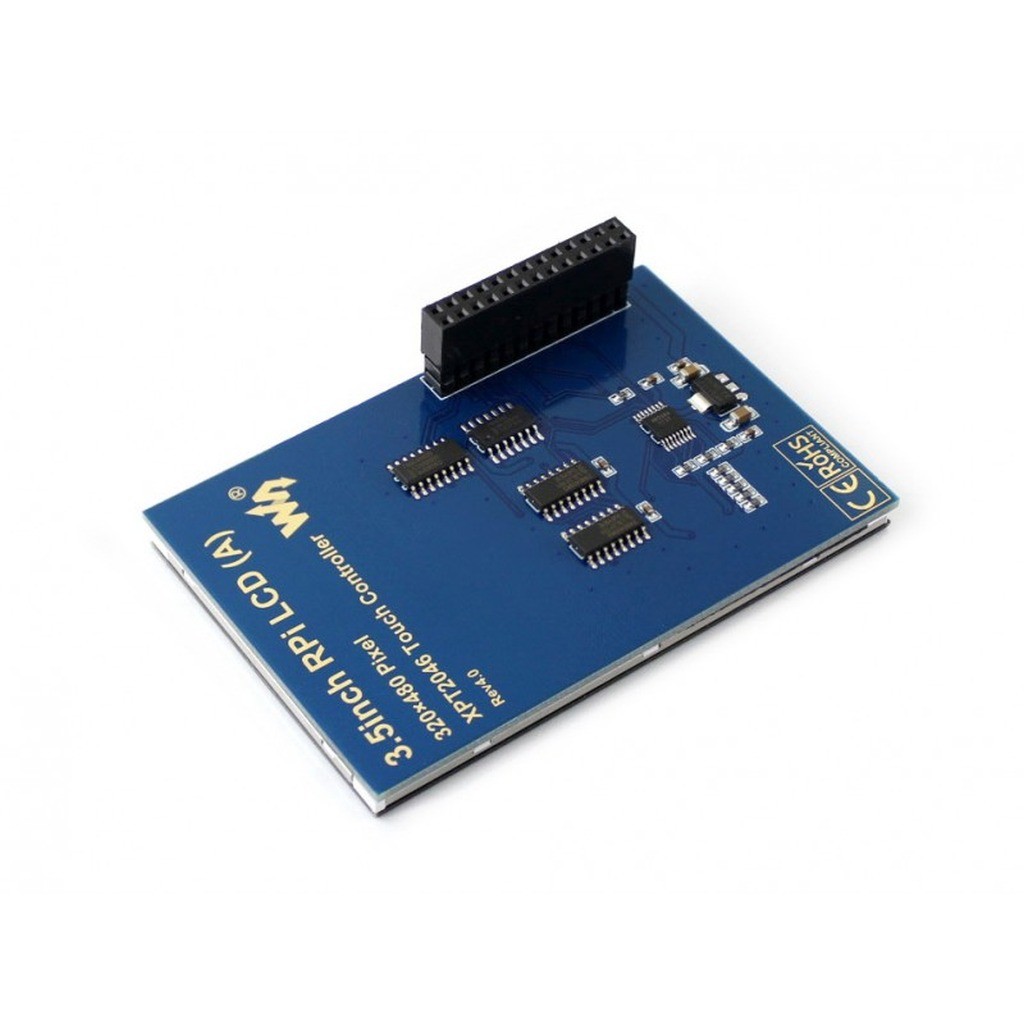

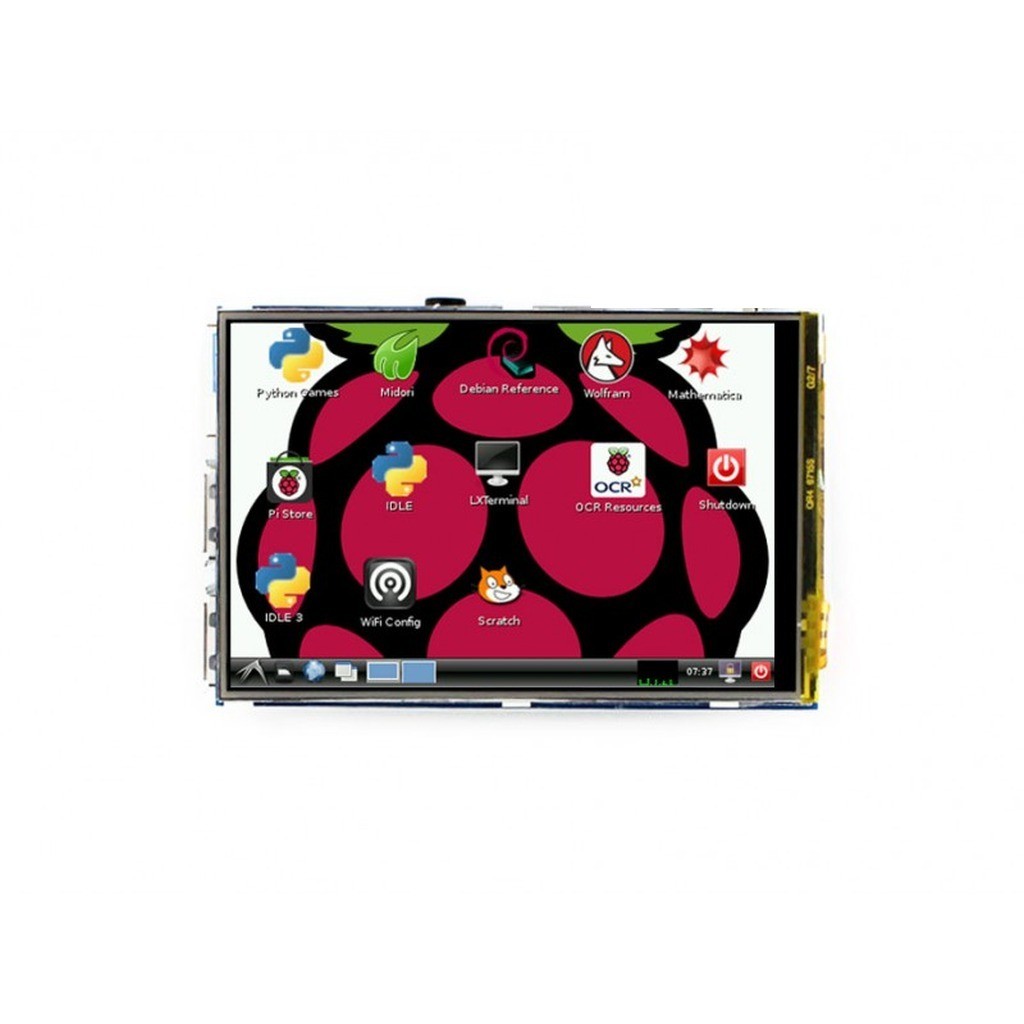

3,5" TFT дисплей для Raspberry Pi с резистивным тачскрином и последовательным SPI интерфейсом.
Технические характеристки:
Для установки ПО для дисплея в командной строке Raspberry Pi необходимо ввести следующие команды:
git clone https://github.com/waveshare/LCD-show.git
cd LCD-show/
chmod +x LCD35-show
#Следующая команда используется для Raspbian с рабочим столом
./LCD35-show
#Следующая команда используется для Raspbian-Lite БЕЗ рабочего стола
./LCD35-show lite
Расположение выводов:
| Номер вывода | Сокращение | Описание |
|---|---|---|
| 1, 17 | 3.3V | Питание 3,3 вольта |
| 2, 4 | 5V | Питание 5 вольт |
| 3, 5, 7, 8, 10, 12, 13, 15, 16 | NC | не используются |
| 6, 9, 14, 20, 25 | GND | Общий |
| 11 | TP_IRQ | Прерывание тачскрина, низкий уровень - касание тачскрина |
| 18 | LCD_RS | Выбор команда/данные |
| 19 | LCD_SI / TP_SI | SPI MOSI для экрана/тачскрина |
| 21 | TP_SO | SPI MISO для тачскрина |
| 22 | RST | Сброс |
| 23 | LCD_SCK / TP_SCK | SPI SCK для экрана/тачскрина |
| 24 | LCD_CS | SPI CS для дисплея, низкий уровень - активен |
| 26 | TP_CS | SPI CS для тачскрина, низкий уровень - активен |
------------------
