Модуль 1-канального реле для WiFi-контроллера ESP-01 ESP-01S ESP8266

В современном, быстроразвивающемся мире, мы все давно привыкли к тому, что нас практически везде окружают сети беспроводной связи, предлагающие нам возможность осуществления передачи и приёма различного рода данных повсюду, где к таким сетям есть доступ. Среди существующего множества стандартов связи, подавляющему большинству очень хорошо известна технология WiFi, ставшая повседневной обыденностью. Доступ к WiFi есть почти в каждой квартире, сеть активно развивается в общественном транспорте, часто встречается в сферах отдыха, развлечения и досуга. И конечно же, WiFi присутствует в любом современном персональном компьютере, в мобильном телефоне и планшете. Подхватив тенденцию развития беспроводных сетей, разработчики разнообразной электронной техники всё больше внедряют в свои продукты средства удалённого обмена данными, и учат их общаться между собой в сетях нового поколения "Интернет Вещей" (англ. Internet of Things, IoT).

Модули на чипе ESP8266 завоевали заслуженную популярность среди разработчиков собственных электронных проектов благодаря низкой ценовой категории и наличием базового функционала. ESP-01/01S самодостаточен, лёгок в настройке и не нуждается в дополнительной обвязке. Он способен выполнять все основные операции приёмо-передачи данных по технологии WiFi.

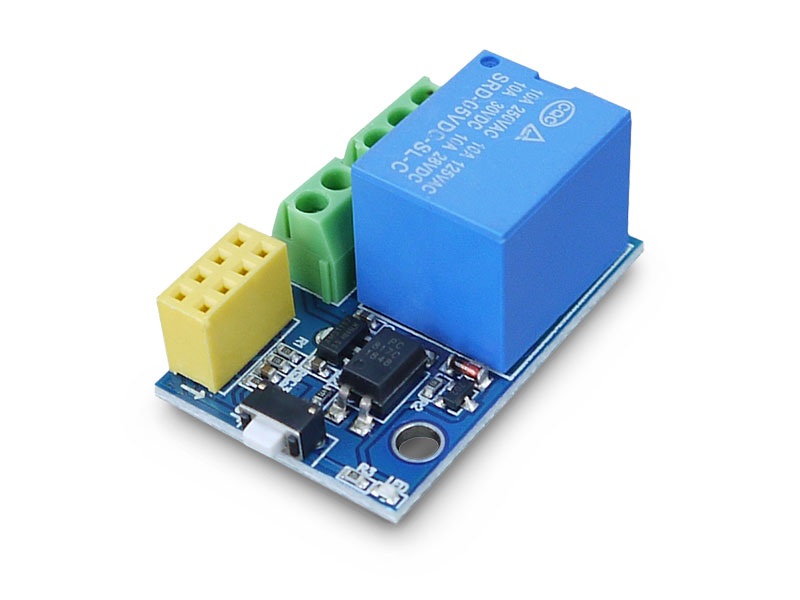

С помощью данного модуля, можно по сети Wi-Fi управлять любым устройством, работающим от сетей переменного или постоянного тока. В качестве принимающего устройства используется контроллер ESP8266-01S (ESP-01S). Модуль собран на зеленом стеклотекстолите с габаритами 37 мм на 25 мм, большую часть платы занимает реле SRD-5DVC-SL-C, такое же используется в обычных модулях реле на один и два канала. Рядом с реле небольшая электрическая обвязка, необходимая для нормального переключения этого реле.

Одноканальный релейный модуль "ESP8266 умная розетка" не является функционально законченным изделием и служит дополняющим расширением к WiFi-контроллеру ESP-01/01S на чипе ESP8266. В паре с контроллером, позволяет дистанционно управлять коммутацией цепей с постоянным или переменным напряжением и невысокими токами нагрузки. Контроллер ESP-01/01S приобретается отдельно и программируется пользователем самостоятельно. Под его установку, на плате модуля расширения распаян двухрядный разъём жёлтого цвета.

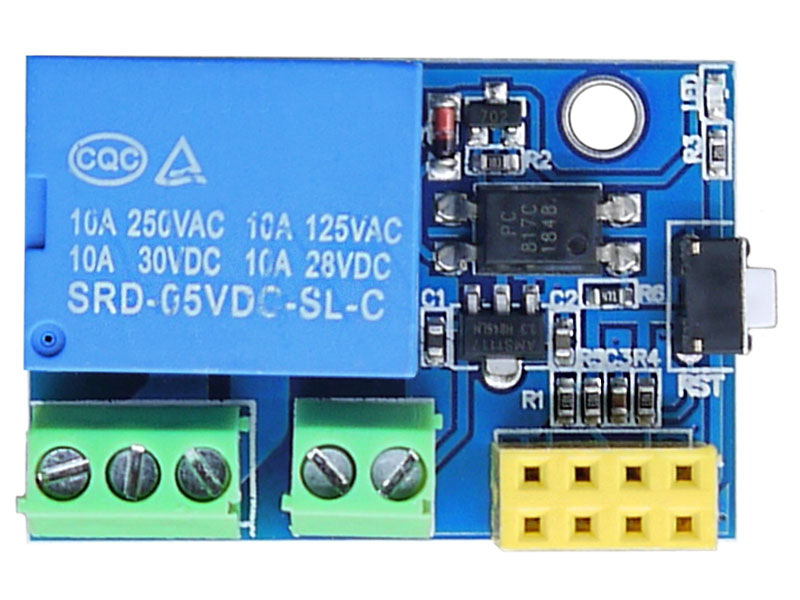

Модуль собран на зеленом стеклотекстолите габаритами 37см на 25см. Большую часть платы занимает электромеханическое реле SRD-5DVC-SL-C, имеющее рядом три винтовые клеммы коммутации внешней цепи (NO-COM-NC). Похожие реле часто встречаются в популярных и недорогих Ардуино-совместимых релейных модулях с одним, двумя и более каналами. Схема модуля построена на транзисторном ключе с гальванической развязкой, разделяющей рабочие напряжение и ток реле от управляющего сигнала. В плату интегрирован понижающий регулятор AMS1117, снабжающий ESP8266 необходимым 3.3-вольтовым напряжением. Номинальное питание модуля составляет 5В.

Характеристики модуля

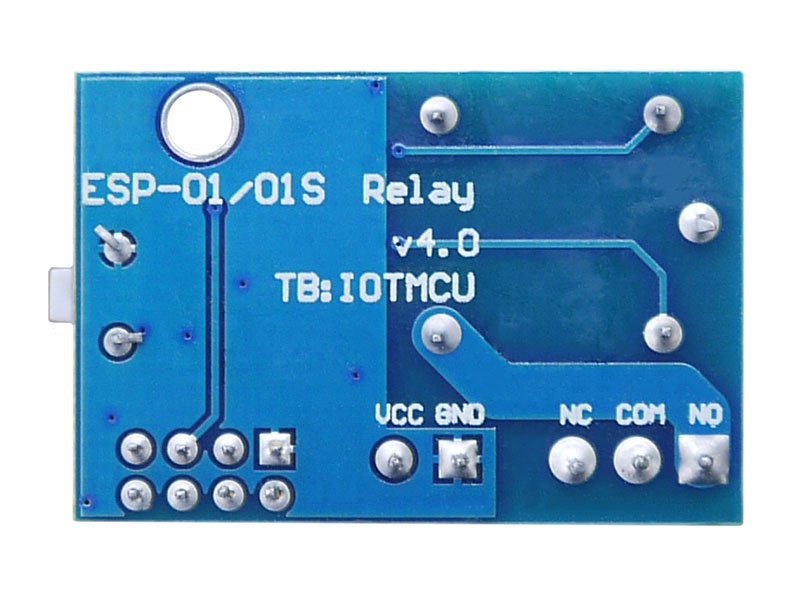

Назначение выводов модуля

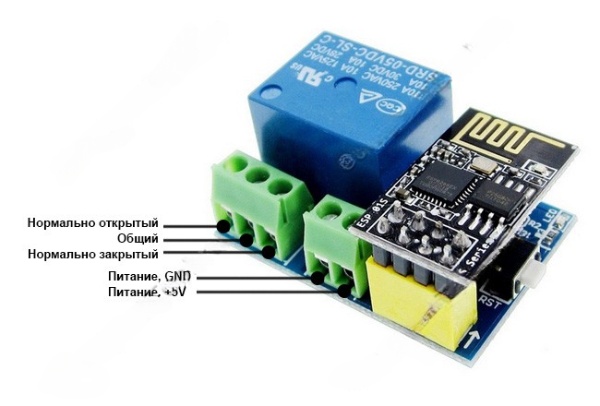

- группа из 3 винтовых клемм — подключение нагрузки;
- группа из 2 винтовых клемм — питание модуля, входы GND и +5В;
- 8-пинов разъём (2х4) — место установки контроллера ESP-01/01S

Обратите внимание!  Модуль ESP01 ESP8266 не входит в комплектацию.

Коммутация внешних цепей

Встроенное реле оснащено блоком винтовых клемм-терминалов, предназначенных для коммутации внешних схем, и состоит из трёх линий подключения. Реле позволяет замыкать/размыкать как одну независимую цепь переменного или постоянного напряжения, так и переключаться между двумя зависимыми цепями с одной общей линией питания (плюсовой или минусовой стороной). В большинстве случаев, клеммы реле обозначены следующим образом: нормально открытый контакт (NO), общий контакт (COM), нормально закрытый контакт (NC). Однако, нередки случаи, когда встречаются варианты с аналогичной графической символикой, схожей с принятым обозначением реле в принципиальных схемах. Понятие "нормально" означает состояние контакта в исходном положении реле (неактивный режим) по отношению к общему центральному выводу (COM). Момент срабатывания реле (переход в активный режим) приводит к изменению контактов NO и NC в противоположное состояние. Иными словами, если внешняя цепь, подключенная к контактам COM+NO, замыкается при срабатывании реле, то цепь COM+NC — в активном режиме размыкается.

Документация

1. Принципиальная схема релейного модуля;
