Адаптер для программатора STM32-QFP100

Код товара: CTTL10937
Адаптер для программатора STM32-QFP100
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

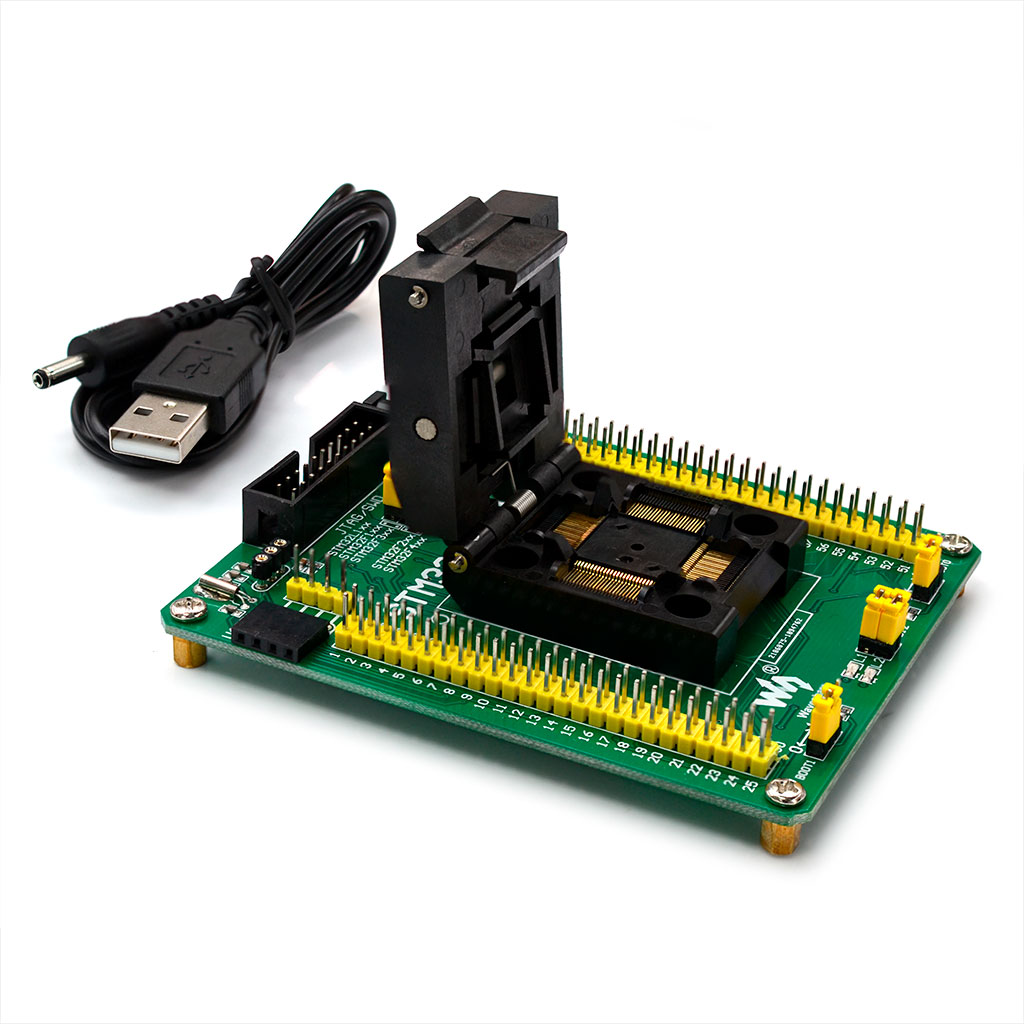

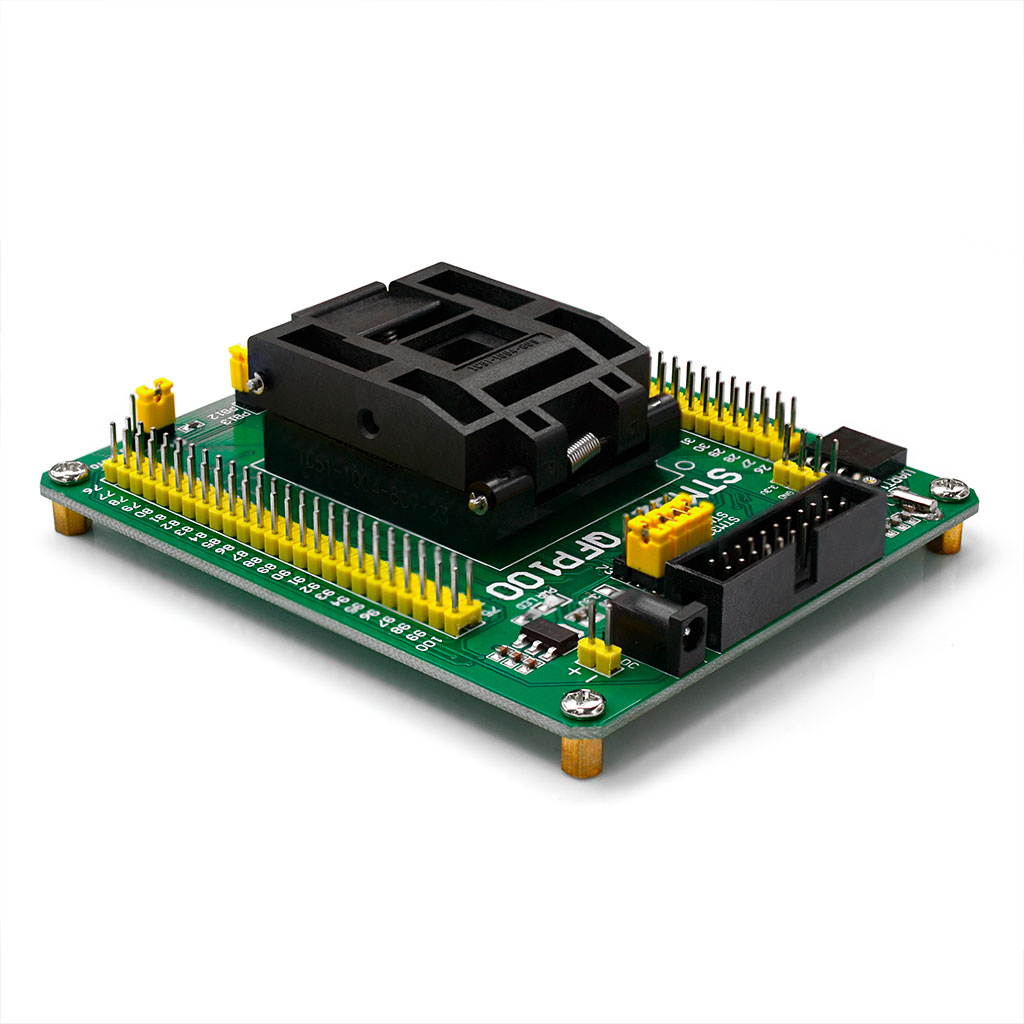

Адаптер для программатора STM32-QFP100
Адаптер для программатора STM32-QFP100  Адаптер для программатора STM32-QFP100  Адаптер для программатора STM32-QFP100  Адаптер для программатора STM32-QFP100

Адаптер для программирования и отладки микроконтроллеров STM32 в корпусе QFP100/TQFP100/LQFP100

  • 20-контактный порт JTAG/SWD и / или 4-контактный интерфейс USART1 для программирования / тестирования;
  • Возможность подключения внешнего кварцевого генераторв;
  • Встроенный кварцевый генератор на 32768 герц;
  • Два светодиодных индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки.;
  • Все контакты микроконтроллера доступны на разъемах расширения  (шаг между выводами которых 2,54 мм);
    •

    Совместим с микроконтроллерами STM32 в корпусах QFP100, TQFP100 или LQFP100 (0.5 мм между выводами) следующих серий:

  • STM32L1xxV (STM32L151VB, STM32L152VB, и т.д.);
  • STM32F1xxV (STM32F103VE, STM32F100VE, и т.д.);
  • STM32F2xxV (STM32F207VC, STM32F215VC, и т.д.);
  • STM32F3xxV (STM32F303VC, STM32F373VB, и т.д.);
  • STM32F4xxV (STM32F407VG, STM32F415VG, и т.д.);
    •
    Адаптер для программатора STM32 QFP100 TQFP100 LQFP100 Фото 5
    1. JTAG/SWD порт
    2. для программирования, отладки и тестирования;
    3. совместим с программаторами ST-LINK / J-LINK / ULINK2 / STX-RLINK;
      4.
    4. USART1 порт
    5. поддерживает отладку ISP и последовательного порта;
      6.
    6. LED индикатор
    7. для быстрых тестов;
      8.
    8. Выводы расширения, подключенные напрямую к выводам микроконтроллера;
    9. Джамперы для установки конфигурации загрузки;
    10. Стабилизатор напряжения AMS1117-3.3;
    11. Вход питания 5V (2-выводной DC-jack );
    12. Разъем подключения кварцевого генератора
    13. используются 2 крайних вывода разъема, средний вывод не подключен;
      14.
    14. PИндикатор питания;
    15. Перемычки для выбора серии микроконтроллера
    16. соединить с верхними для микроконтроллеров STM32L1xx / STM32F1xx / STM32F3xx;
    17. соединить с нижними для микроконтроллеров STM32F2xx / STM32F4xx;
      18.
    18. Перемычки для подключения светодиодов
    19. соеденить для подключения светодиодов к выводам микроконтроллера;
    20. отключить для отключения светодиодов;
      21.

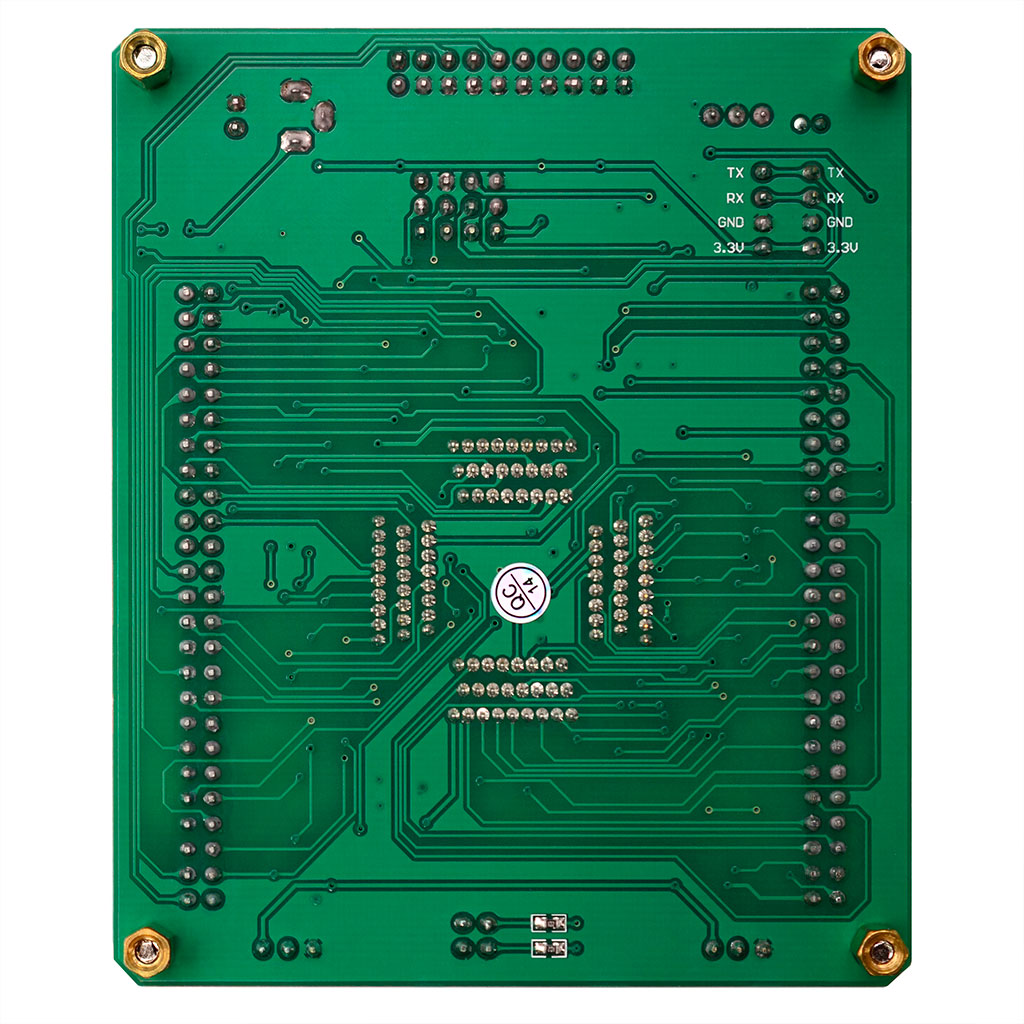

    21. Кварцевый генератор на 32768 герц (на обратной стороне)
    22. для калибровки внутреннего RTC;
      23.

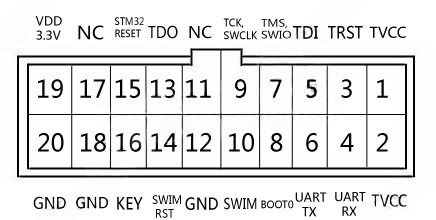

    Распиновка разъема JTAG/SWD:

      Адаптер для программатора STM32 QFP100 TQFP100 LQFP100 Фото 6

    Принципиальная схема:

      Адаптер для программатора STM32 QFP100 TQFP100 LQFP100 Фото 7

    ------------------
