Программатор USBtinyISP — это простой, компактный и недорогой инструмент для прошивки 8-битных контроллеров AVR Atmel. USBtinyISP полностью поддерживается программой AVRDUDE версии 5.5+ и любой другой интегрированной средой, работающей с AVRDUDE. Например, в бесплатной среде программирования Arduino IDE, с помощью программатора USBtinyISP можно записывать в память контроллеров Arduino с чипами AVR не только прошивку с загрузчиком, но и любой пользовательский код (скетч). Консольная программа AVRDUDE позволяет считывать и записывать любой тип памяти контроллера AVR: флеш-память, EEPROM, биты fuse и lock, а также байты идентификатора.

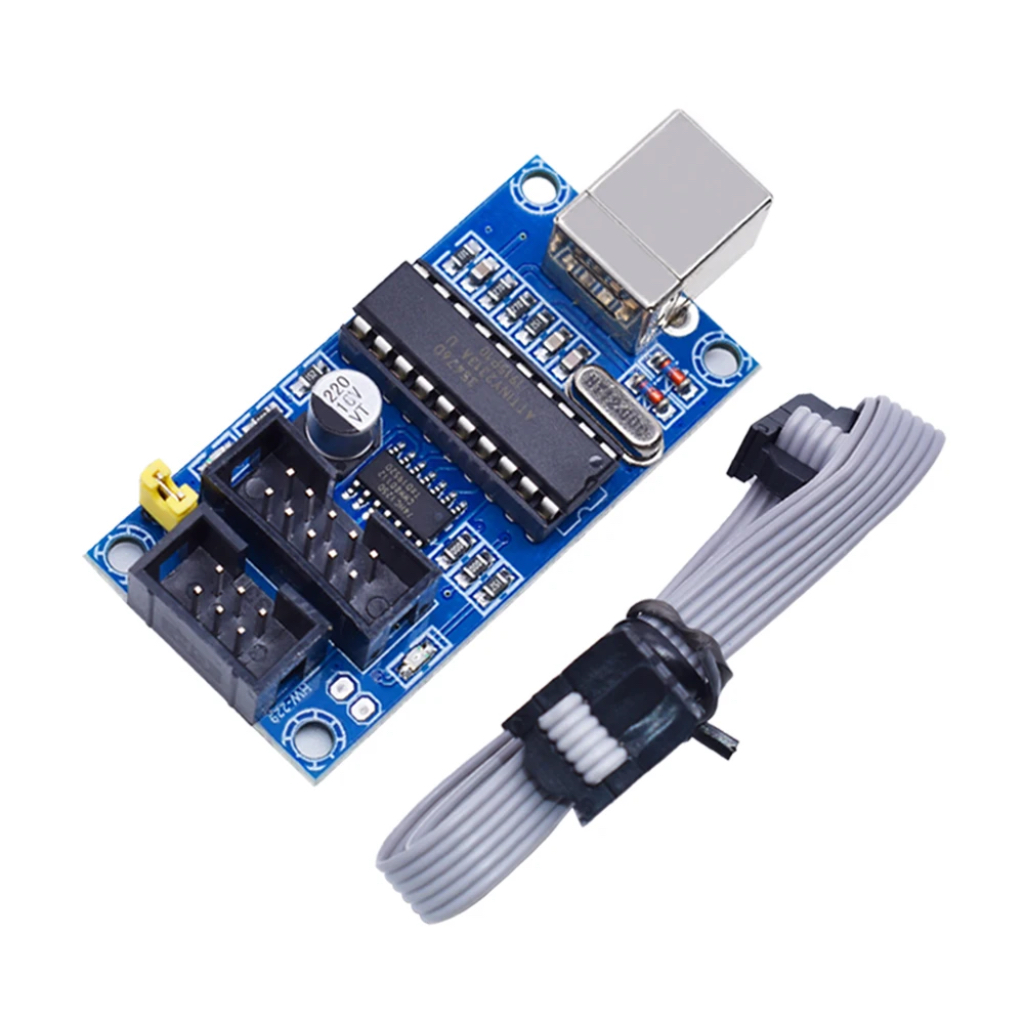

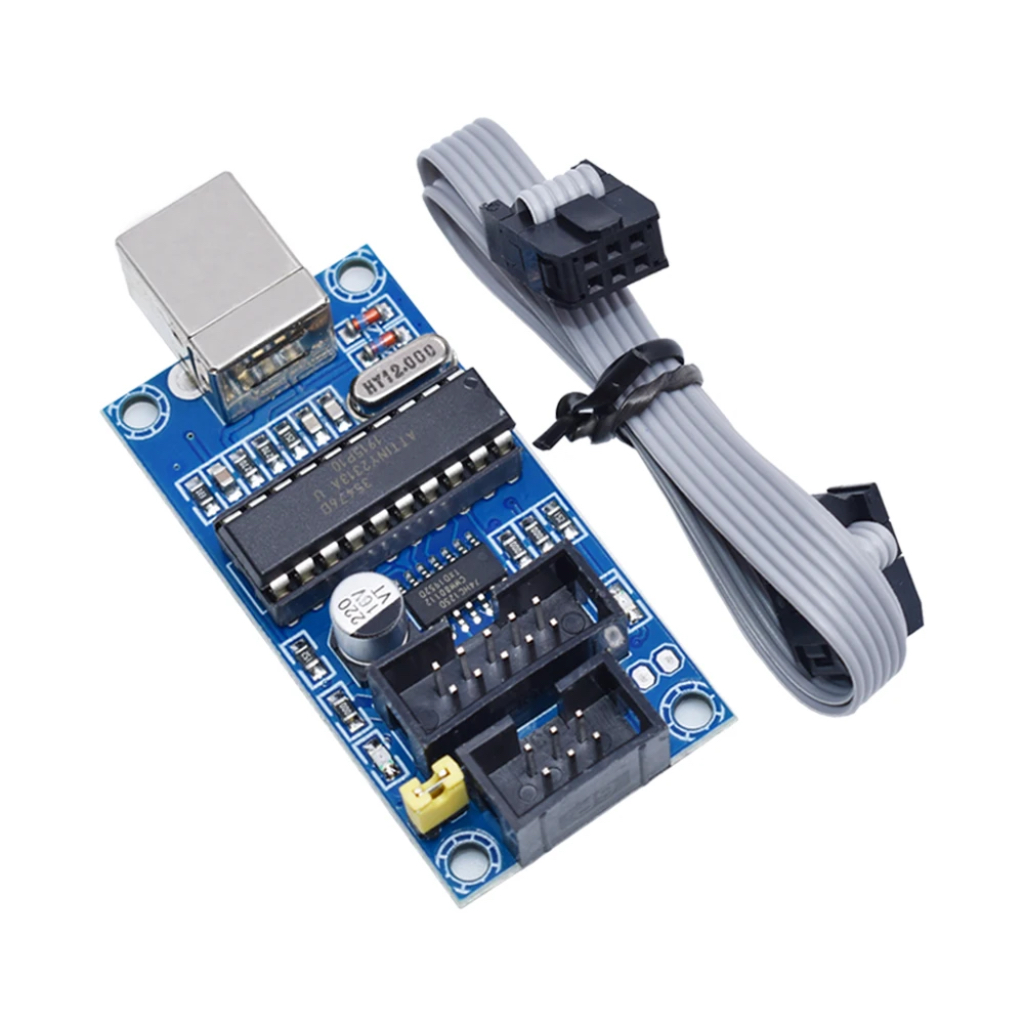

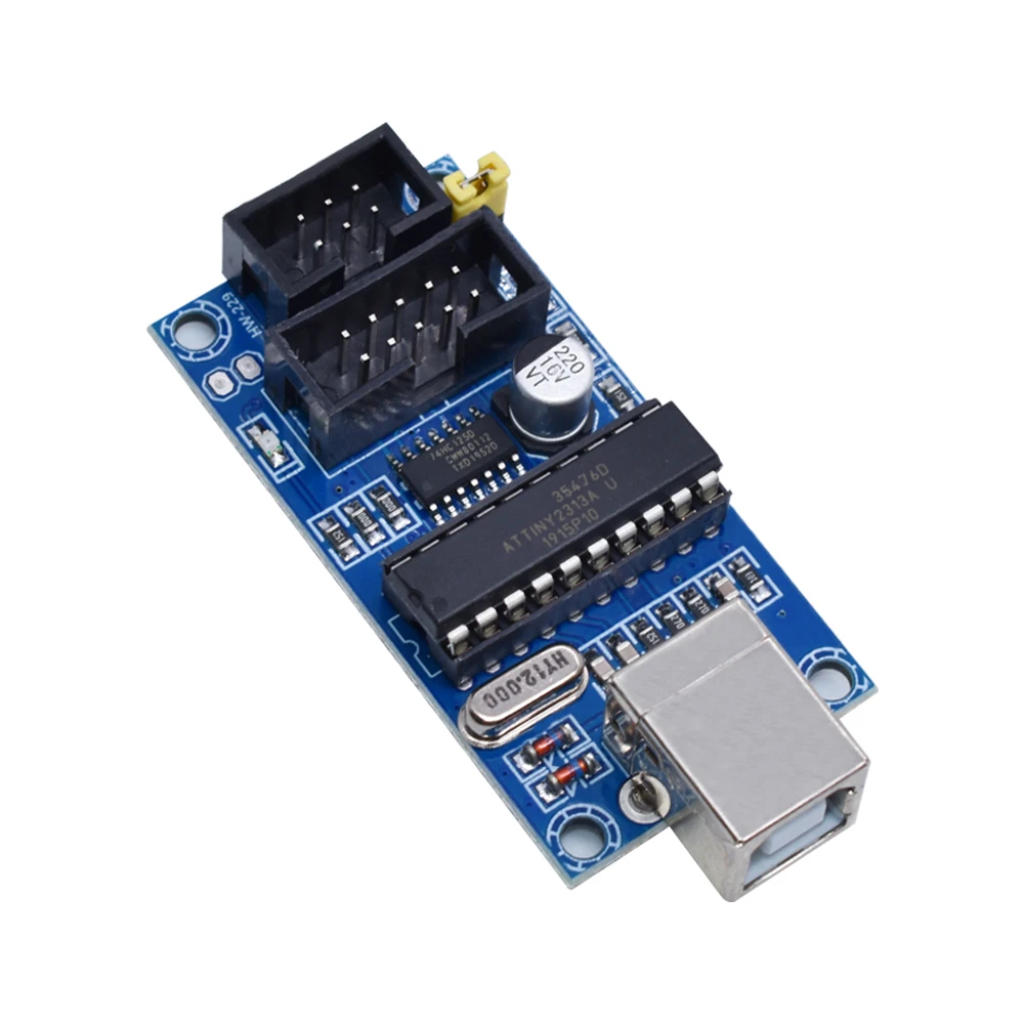

Программатор USBtinyISP V2.0 построен на микросхеме ATTINY2313A-PU ATMEL, оснащён двумя разъёмами интерфейса ISP (ICSP/SPI) для подключения к целевому чипу (с 6-ю и 10-ю контактами), и портом USB для подключения к ПК c установленным программным обеспечением. Для нормального функционирования USBtinyISP AVR на ПК-машинах с Windows требуется установка специального драйвера-библиотеки libusb, использующегося в качестве платформы абстрактного слоя. После установки драйвера, программатор определяется в ОС Windows как самостоятельное и независимое USB-устройство USBtiny, не занимающее COM-порт компьютера.

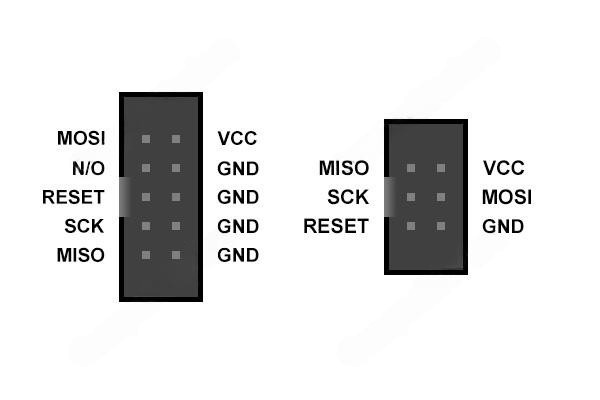

Распиновка соединительных коннекторов, подключение к целевой ИС

Интерфейс ISP внутрисхемного программирования (In-System Programming) применяется во всех 8-битных чипах AVR ATMEL. Он объединяет 3-проводную последовательную шину SPI, сброс и 5-вольтовое питание. Для программирования целевого AVR-контроллера используются весь набор выводов интерфейса ISP. Запись или считывание памяти целевых контроллеров без разъёма ISP выполняется через обычное проводное соединение. Перед процедурой прошивки и программатор USBtinyISP, и целевой AVR-контроллер соединяются одноимёнными выводами. Техника программирования 8-битных AVR-контроллеров основывается на перезапуске целевой микросхемы с подачей стартового низкоуровнего сигнала на вход RESET чипа и последующей передачей данных.

Установка драйвера в ОС Windows 10

При первом подключения программатора к компьютеру, операционная система последнего обнаруживает неизвестное устройство USBtiny. Установка драйвера для USBtiny осуществляется пользователем вручную, через функцию обновления в диспетчере устройств Windows. Во вкладке "Драйвер" окна "Свойства" для неизвестного устройства USBtiny нажать кнопку "Обновить драйвер" и выбрать пункт "Выполнить поиск драйверов на этом компьютере". Указать место расположения ПО на диске компьютера, после чего драйвер установится автоматически.

Возможности USBtinyISP v2.0 в среде Arduino IDE (на примере версии 1.8.19)

Программатор USBtinyISP по умолчанию включен в список поддерживаемых программаторов интегрированной среды Arduino IDE. Программатор доступен для работы в раскрывающемся меню "Инструменты/Программатор". С USBtinyISP полноценно работает опция прошивки загрузчика (bootloader) в контроллер Arduino "Инструменты/Записать Загрузчик" и опция программирования через внешнего программатора "Скетч/Загрузить через программатор". Ввиду имеющегося ограничения на максимальный размер флеш-памяти 64КБайт у целевого контроллера AVR, USBtinyISP способен программировать ограниченное число микрочипов Atmel.

Список поддерживаемых микрочипов

Документация

1. Электрическая принципиальная схема USBtinyISP V1.1 (PDF);
2. Страница исходного проекта USBtiny (web-ресурс);

Программное обеспечение

1. Драйвер USBtinyISP для Windows (zip-архив);
2. WinAVR платформа разработки для 8-битных и 32-битных процессоров AVR (включает AVRDUDE);
