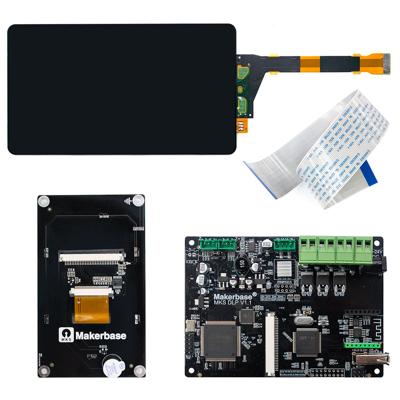

Комплект электронных компонентов для самостоятельной сборки SLA 3D принтера Makerbase MKS DLP.

Комплект состоит из материнской платы, сенсорного экрана управления и проекционного дисплея.

В качестве проекционного дисплея используется широко распространенный дисплей Sharp LS055R1SX04 диагональю 5,5 дюймов, который имеет следующие параметры:

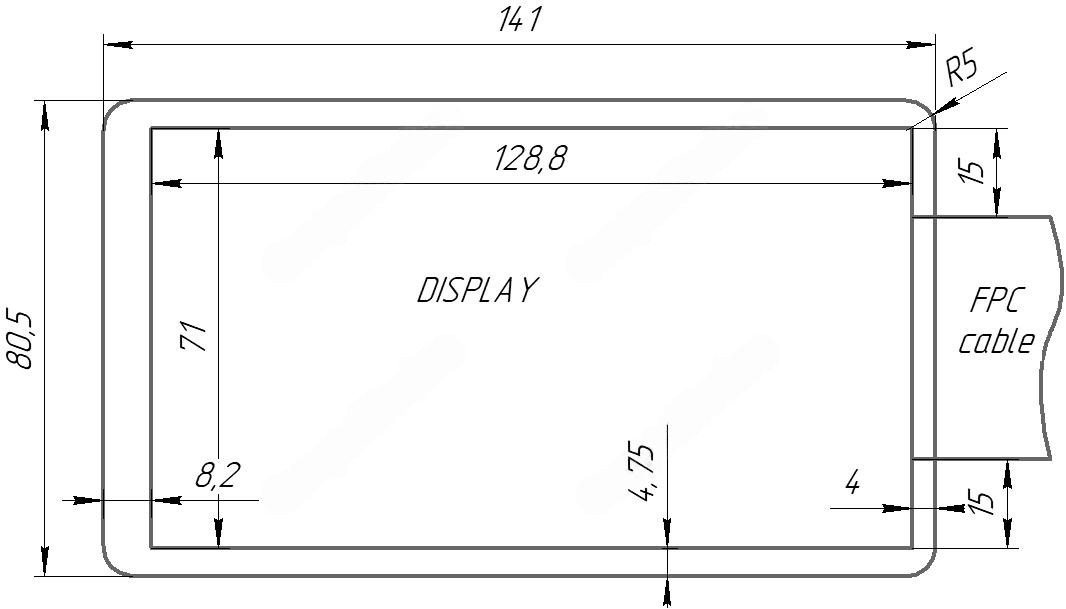

Размеры проекционного дисплея приведены на следующем изображении:

Управление реализовано посредством резистивного сенсорного дисплея MKS Robin TFT35 V1.0, который соединяется с материнском платой посредством шлейфа.

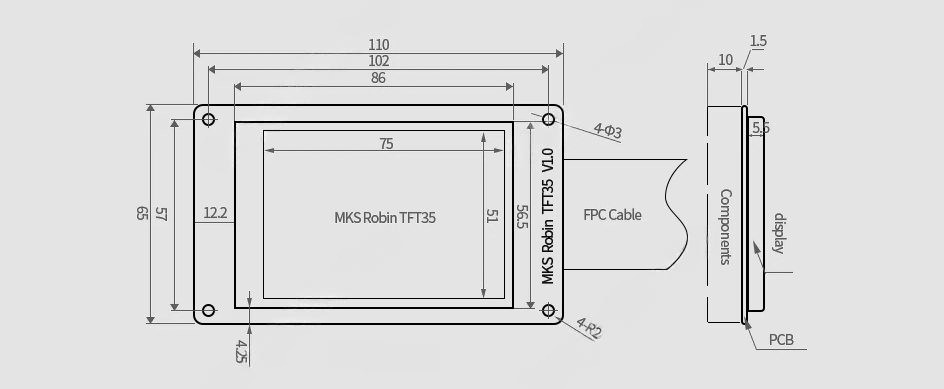

Размеры сенсорного дисплея приведены на следующем изображении:

Материнская плата обеспечивает автономную работу, сочетая в себе все необходимые для SLA 3D принтеров функции:

MKS DLP поддерживает следующие типы файлов:

Также принтер видит и пытается обрабатывать файлы содержащие G-код, но на данный момент эта функция реализована не полностью.

При помощи флеш-накопителя также можно обновить прошивку материнской платы целиком, либо частично - обновить конфигурационный файл. Содержимое архива с прошивкой необходимо перенести в корень флеш-накопителя, вставить его  в USB гнездо выключенной материнской платы и подать питание. Обновление прошивки занимает около 2 минут, обновление конфигурации - мгновенное.

Ультрафиолетовый светодиод засветки, а также вентиляторы охлаждения питаются входящим напряжением, которое может составлять от 12 до 24 вольт. Поэтому необходимо подбирать вентиляторы и УФ светодиод засветки с подходящим напряжением питания. Управляются вентилятор и УФ светодиод при помощи мощных MOSFET транзисторов HY1403, которые способны коммутировать ток до 43 ампер. Потребление устройства в сборе зависит от потребления подключенных к материнской плате лампы засветки и вентиляторов охлаждения.

Шаговый двигатель управляется драйвером, установленным на плате. Максимальный ток шагового мотора настраивается при помощи конфигурационного файла и не может превышать 1 ампер. В случае если используется более мощный шаговый двигатель, то необходимо подключать внешний драйвер, управляющие сигналы для которого можно получить с расположенного рядом со встроенным драйвером разъема.

Интерфейс устройства прост и интуитивно понятен, реализует только базовые функции, необходимые для 3D печати: непосредственная процедура печати, а также служебные манипуляции с лампой засветки, осью Z.

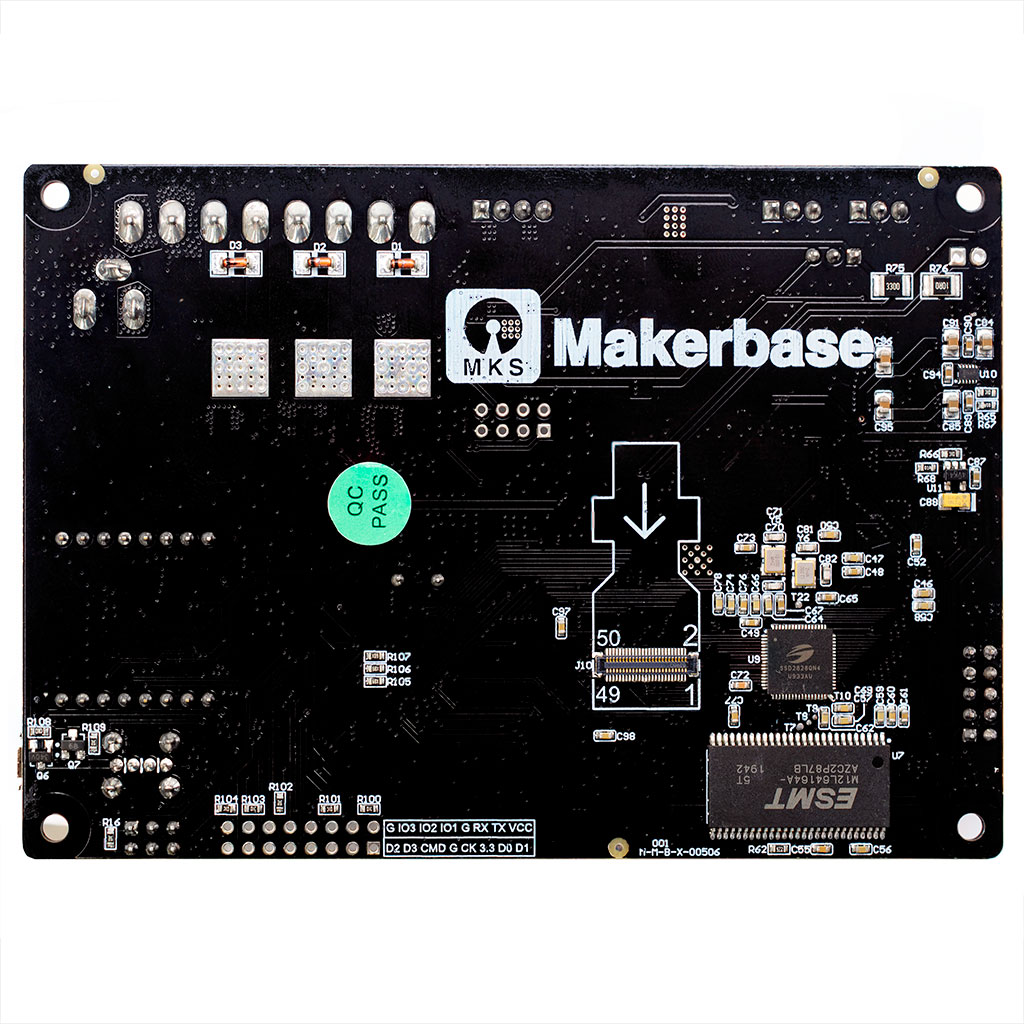

Размеры материнской платы приведены на следующем изображении:

Содержимое конфигурационного файла:

######### MKS DLP configuration #########

#===================Language Configuration Настройка языка ==========================================

>cfg_language_adjust_type		1	#Type of switching language (1:Switching through lcd button, 0:Switching through dlp_cfg.txt). Доступность смены языка из меню принтера: 1 смена языка доступна, 0 смена языка не доступна, язык задается следующей строкой конфигурации



>cfg_language_type			1	#Language Выбор языка, доступен только в том случае, если предыдущий пункт выставлен в 0 (1: Simplified Chinese; 2: Traditional Chinese; 3: English; 4: Russian; 5: Spanish, 6: French, 7: Italian)

#This configuration is only valid when "cfg_language_adjust_type" is set to 0.

#-------------LCD "Info" content configuration Следующая информация выводится в меню “Настройки” - “Info”  ------------------------------------

>cfg_system_type			DLP	#System type to display, can only be ASCII characters and cannot exceed 200 characters (Здесь может находиться произвольная строка)

>cfg_version_custom			0	#0:Display the firmware inner version :Display the version of Custom version "cfg_firmware_version"  0 - показывает реальную версию прошивки, 1 - показывать значение, указанное в следующей строке

>cfg_firmware_version			1.1.4	#Custom version, can only be ASCII characters and cannot exceed 200 characters (Здесь можно указать произвольное значение версии прошивки или просто текст до 200 символов)



#------------LCD "Service" content configuration Информация выводится в меню “Настройки” - “сервис” -----

>cfg_website				www.makerbase.com.cn	#Website to display, can only be ASCII characters and cannot exceed 200 characters (здесь также можно указать произвольные данные, например, адрес сайта)

>cfg_email				king@makerbase.com.cn	#Email to display, can only be ASCII characters and cannot exceed 200 characters (поле для электронной почты, и снова можно указать произвольные значения до 200 символов)



#-------------------------------------------------------------

########  LCD display color configuration Button and LOGO customization please refer to instructions Настройка цвета элементов графического меню  ##########



>cfg_background_color		0xFFFFFF	#Background color of LCD



>cfg_btn_bkcolor		0xFFFFFF	    #Background color of universal button

>cfg_btn_text_bkcolor		0xFFFFFF	#Background color of universal button-text

>cfg_btn_textcolor		0x8DB937	    #Color of universal button-text



>cfg_filename_bkcolor		0x000000	#Background color of file directory button

>cfg_filename_textcolor		0xFFFFFF	#Text of file directory text



>cfg_msg_area_bkcolor		0x8DB937	#Background color of status information display area

>cfg_state_msg_bkcolor		0xFFFFFF	#Background color of status text

>cfg_state_msg_textcolor	0x8DB937	#Status information text color



>cfg_sel_btn_bkcolor		0x000000 	#Background color of button when it is selected

>cfg_sel_btn_text_bkcolor	0xFFFFFF 	#Background color of button-text when button is selected

>cfg_sel_btn_textcolor		0x43cdff	 #Color of button-text when button is selected



>cfg_dialog_bkcolor 	0x000000 	  #Background color of dialog

>cfg_dialog_msg_textcolor 	0xffffff 	#Color of dialog information

>cfg_dialog_btn_bkcolor 	0xff0000	 	#Background color of button on dialog

>cfg_dialog_btn_textcolor 	0xFFFFFF 	#Color of button-text on dialog



>cfg_layer_area_bkcolor		0x8DB937	#Background color of the layer display when printing

>cfg_printing_state_bkcolor	0xffffff	#Background color of printing infomation when printing

>cfg_printing_state_textcolor	0x8DB937	#Color of printing infomation when printing




#============================= Basic Settings =========================

# Travel limits after homing (units are in mm) рабочая высота оси Z принтера, указываются минимальное и максимальное значения в миллиметрах

>Z_MIN_POS 0

>Z_MAX_POS 155



>Z_PAUSE_POS	10	#Rising heigth of Z axis when pause printing(mm) На сколько приподнимать ось Z во время паузы, указывается в миллиметрах



#============================== Stepper Motor Settings ============================

#Invert the stepper direction инвертирование направления движения оси Z

>INVERT_Z_DIR                	1



#Movement setting

>DEFAULT_Z_STEPS_PER_UNIT	1600	#Default Axis-Z Steps Per Unit (steps/mm)	Сколько шагов необходимо для перемещения по оси Z на один миллиметр

>DEFAULT_Z_MAX_FEEDRATE		5	#Default Axis-Z Max Feed Rate (mm/s) Подача по-умолчанию в миллиметрах в секунду

>DEFAULT_Z_MAX_ACCELERATION	100	#Default Axis-Z Max Acceleration (change/s) change = mm/s Ускорение по оси Z

>DEFAULT_ACCELERATION		1000	#X, Y, Z and E acceleration for printing moves ускорение во время печати

>DEFAULT_RETRACT_ACCELERATION	1000	#X, Y, Z and E acceleration for retracts ускорение во время ретрактов

>DEFAULT_TRAVEL_ACCELERATION	1000	#X, Y, Z acceleration for travel (non printing) moves ускорение при холостых перемещениях

>DEFAULT_MINIMUMFEEDRATE	0.0	#minimum feed rate минимальная скорость подачи

>DEFAULT_MINSEGMENTTIME		20000	#minimum time in microseconds that a movement needs to take if the buffer is emptied. минимальное время в микросекундах, которое должно занять движение, если буфер опустошен

>DEFAULT_MINTRAVELFEEDRATE	0.0	#

>DEFAULT_ZJERK 			0.4	#Default Axis-Z Jerk (mm/s)

>CURRENT_VREF_Z  		600	#Default motor current for Z  in mA range (0~1000) Сила тока шагового двигателя



#============================== Endstop  Settings ===========================



>MIN_SOFTWARE_ENDSTOPS	 0              # 0:axes can move below MIN_POS;  1:axes wont move below MIN_POS. Программные лимиты, может ли ось двигаться ниже значения, указанного в Z_MIN_POS

>MAX_SOFTWARE_ENDSTOPS 	 1              # 0:axes can move below  MAX_POS;  1:axes wont move below MAX_POS;  Программные лимиты, может ли ось двигаться выше значения, указанного в Z_MAX_POS



# Mechanical endstop with COM to ground and NC to Signal uses "false" here (most common setup). Механические лимиты срабатывают при замыкании на “землю”

>Z_MIN_ENDSTOP_INVERTING 1		# set to true to invert the logic of the endstop. Инвертирование механических лимитов

>Z_MAX_ENDSTOP_INVERTING 1		# set to true to invert the logic of the endstop.



#==============================  Home Settings ==============================



>Z_HOME_DIR -1				# Direction of endstops when homing; 1=MAX, -1=MIN :[-1,1] направление движения при поиске “дома”

>HOMING_FEEDRATE_Z  240                 # Homing Z speeds (mm/m) Скорость движения при поиске “дома”



#===================Buzzer Settings==========================================

>cfg_buzzer_type	1	# 0:Buzzer off 1:Buzzer on Включение-выключения звука. независимо от настройки можно изменить значение через меню сенсорного дисплея.

Прошивка доступна по адресу: https://github.com/makerbase-mks/MKS-DLP

Исходный код прошивки: https://github.com/makerbase-mks/MKS-DLP-FIRMWARE
