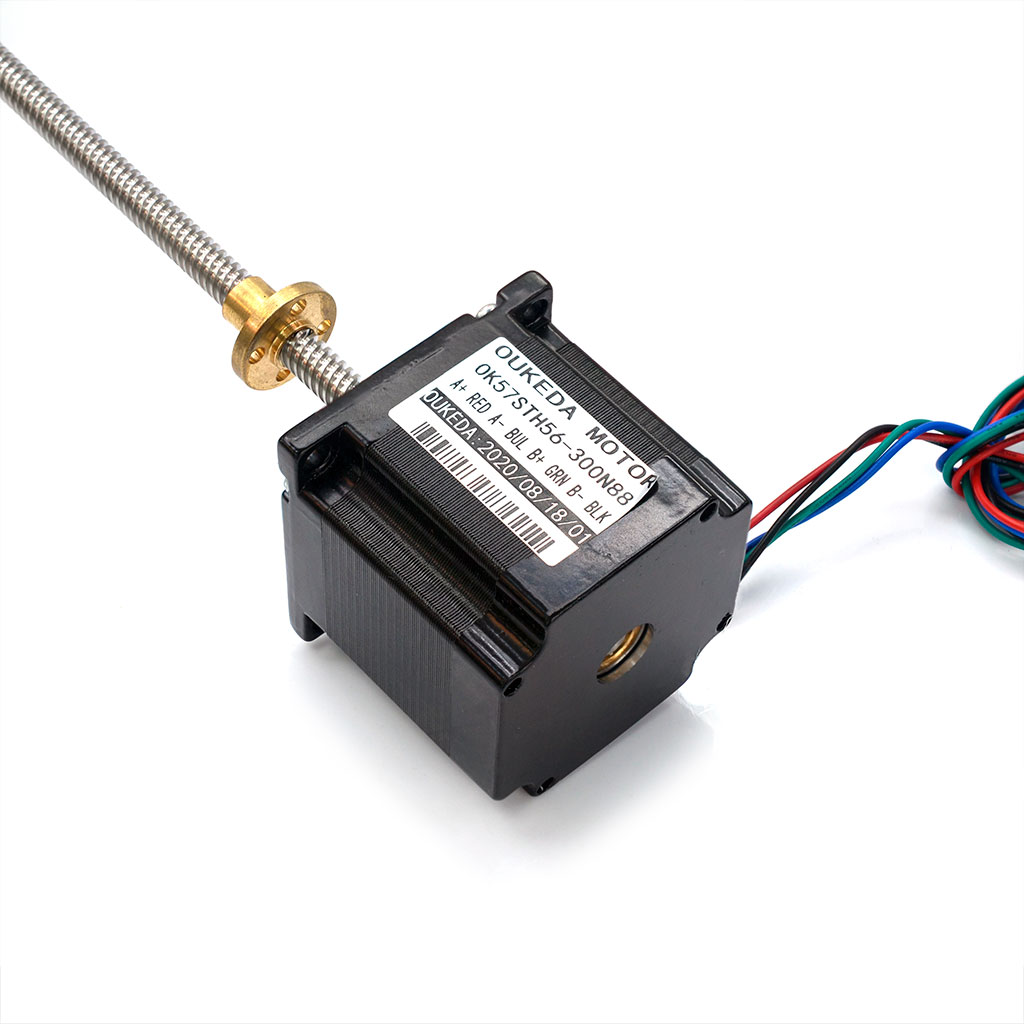

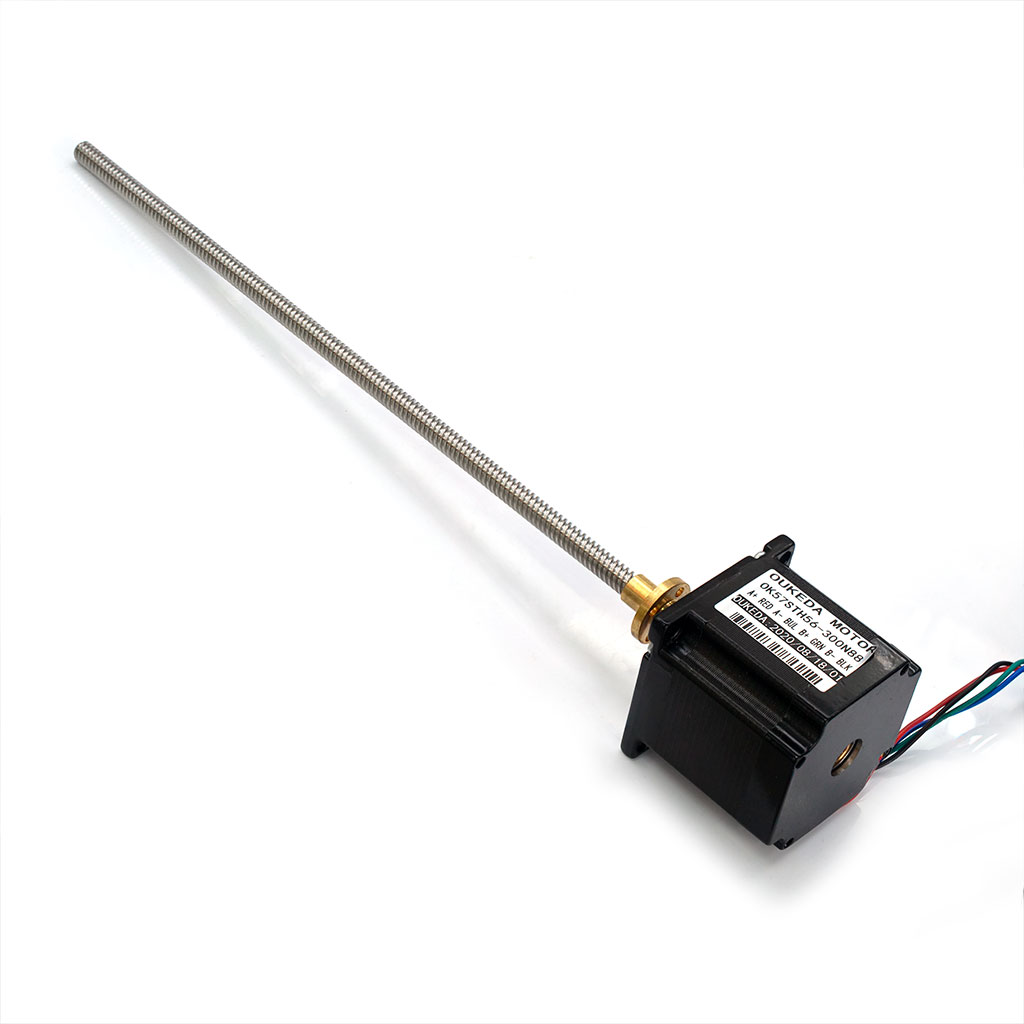

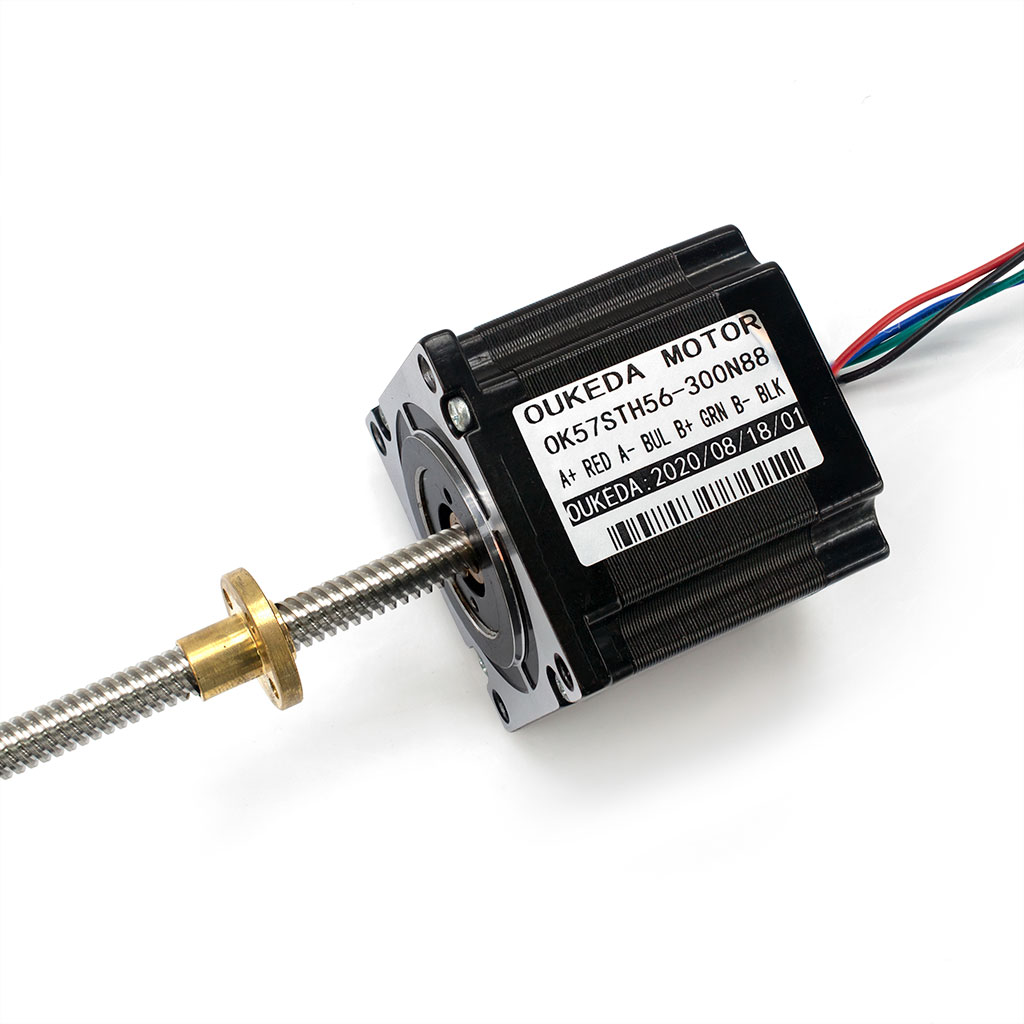

Мотор шаговый Nema 23 (OK57STH56-2804A-300ST82) с акуатором 300мм
Код товара: CTTL12058
 |
|
|
Мотор шаговый гибридный NEMA 23
- Модель OK57STH56-2804A-300ST82;
- Угол шага 1.8°;
- Погрешность шага: ± 5% (полный шаг, без нагрузки);
- Tок обмоток: 2.8 А;
- Сопротивление фазы: 0.9 Ом ± 10%;
- Индуктивность фазы: 2.5 мГн ± 20%;
- Удерживающий момент*: 12.84 кг*см;
- Максимальная радиальная сила на вал: 75 Н;
- Максимальная осевая сила на вал: 15 Н;
- Сопротивление изоляции: 100 МОм / 1 мин., 500 В постоянного напряжения;
- Диэлектрическая прочность: 500 В переменного напряжения / 1 мин.;

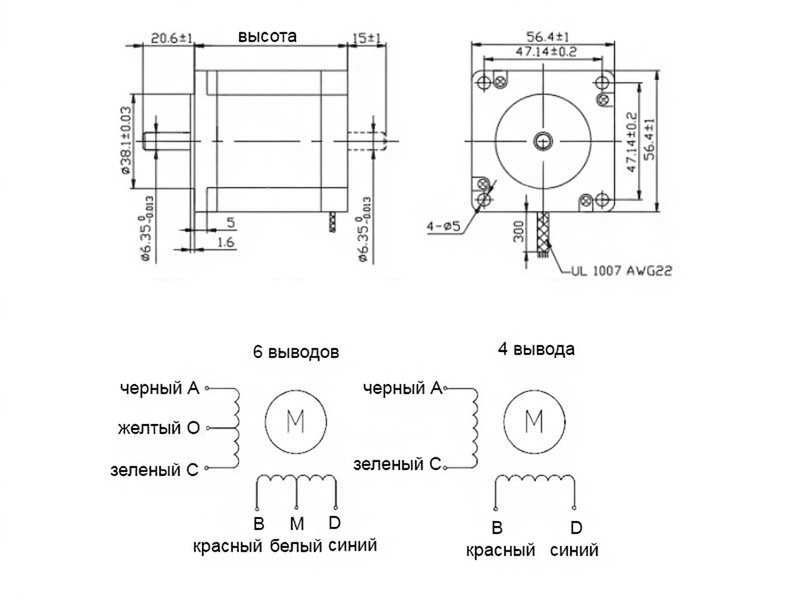

- Выводов: 4 (двухфазный, биполярный, две обмотки);
- Диаметр вала: 8.0 мм;
- Вылет вала: 300 мм;
- Размеры ДхШхВ: 56 x 56 x 55 мм;
- Вес: 800 гр;
- Рабочая температура: -20°C...+50°C;
- Максимальный нагрев мотора: 80°C (номинальный ток, подключены 2 фазы);
 |
* Удерживающим моментом называют момент, который необходимо приложить к валу двигателя для его "проворачивания" в режиме удержания при подключенном номинальном токе фазы. Простыми словами, если мотор имеет значение удерживающего момента 10 кг/см, и к валу двигателя прикреплён рычаг 1 см (1 кг с рычагом 10 см или 0.1 кг с рычагом 100 см), то, при увеличении нагрузки на рычаг, вал двигателя провернётся. В случае превышения номинального тока двигатель начнёт греться. При снижении тока от номинала, снизится и сила сопротивления проворачиванию вала, и мотор начнёт пропускать шаги.
------------------
