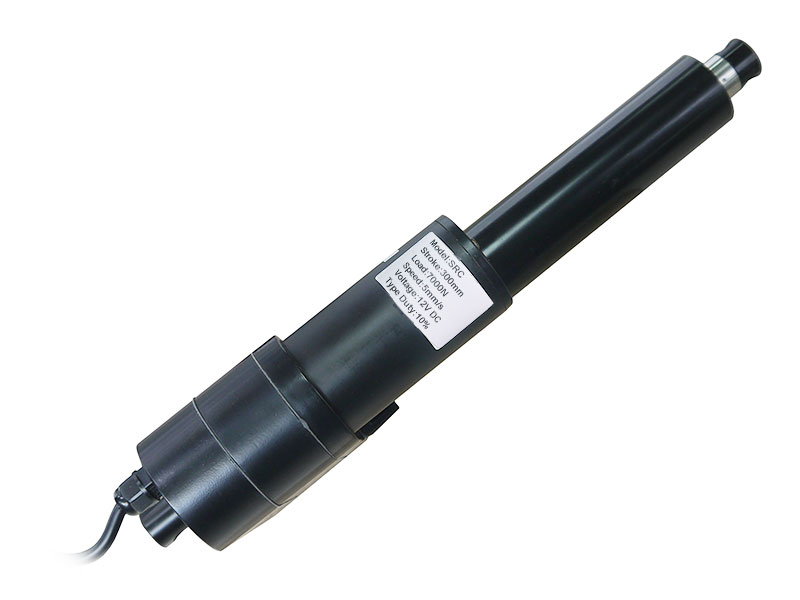

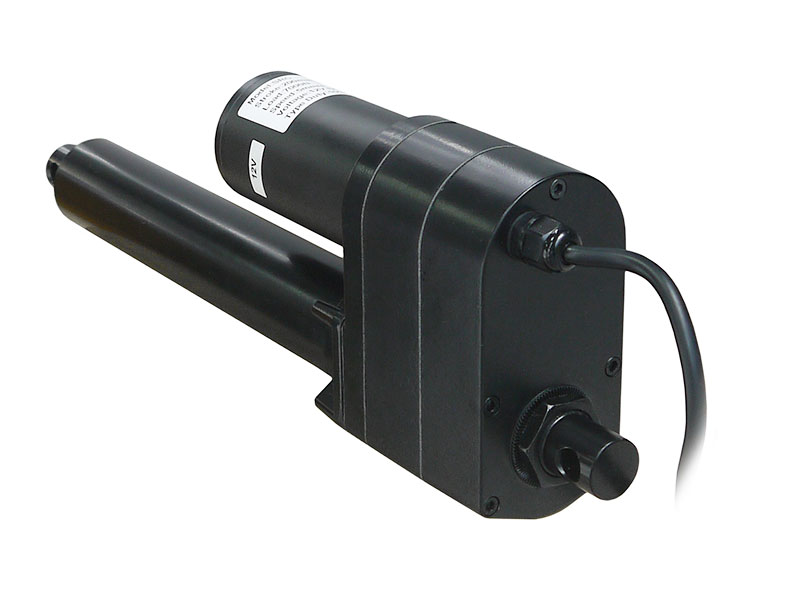

TGC-7000N линейный актуатор с ходом поршня 300 мм / DC 12 В / 5 мм в секунду.
Код товара: CTTL13945
27200 c |
27200 c |
|
|
Линейный актуатор TGC-7000N с ходом поршня 300мм. Скорость хода 5мм/сек. Питание 12 В.
Линейные приводы (актуаторы) широко используются в домашних устройствах управления положением освещения, открытия и закрытия окон или дверей, мебельных створок, в выдвигающихся и убирающихся конструкциях и т.д. Актуаторы находят активное применение в промышленном автоматическом оборудовании: механические дорожные шлагбаумы, гаражные створки и ворота, малогабаритные подъёмные устройства и краны. Актуаторы нередко встречаются в автомобильной сфере в качестве механизмов, осуществляющих открытие дверей багажных или моторных отсеков. К их помощи прибегают в разработке робототехники или в создании самодельных электронных механизмов.
Конструкция
Актуатор - универсальное исполнительное устройство, управляемое устройствами контроля. Оно преобразует механическую энергию в линейное перемещение.
Коллекторный (щёточный) мотор постоянного напряжения соединён с направляющей осью при помощи редуктора, представляющего из себя шестерёнчатый механизм. Редуктор влияет на изменение соотношения крутящего момента и скорости вращения между мотором и направляющей осью, снижая скорость перемещения штока (поршня) актуатора и обеспечивая необходимое усилие.
Выдвижной/втягивающий шток приводится в действие с использованием передачи "винт-гайка". При этом "гайка" неподвижно соединена со штоком, и установлена на винтовую направляющую ось. Вращение оси против или по часовой стрелке вызывает линейное движение штока по всей доступной длине (рабочей области).
Основание и шток актуатора крепятся к поверхностям конструкций монтажным кронштейном. Корпус актуатора допускается крепить к поверхностям настенным монтажным кронштейном.
Управление
Выдвижение или втягивание поршня (штока) достигается сменой направления вращения винтовой оси. Для этого достаточно просто изменить полярность питающего напряжения коллекторного мотора, поменяв местами подключенные к контактам двигателя провода питания. Можно автоматизировать процесс контроля, применив в качестве управления релейные модули или аналогичные автоматические переключатели.
Рабочий цикл
Под рабочим циклом подразумевается доля времени безостановочной работы актуатора от общей продолжительности полного цикла, также именуемая коэффициентом нагрузки актуатора. В большинстве случаев, коэффициент универсальных актуаторов варьируется от 10 до 25 процентов. Показатель рабочего цикла равный 10% означает, что актуатор способен непрерывно проработать в течение 1 минуты из каждых 10.
Технические характеристики:
Максимальная нагрузка: 713,8 килограмм, 7000 Ньютонов
Ход поршня: 300 мм, 12 дюймов
Скорость хода поршня: 5 мм в секунду
Питание: DC 12 Вольт;
Защитный корпус из алюминиевого сплава;
Редуктор: Механический, цилиндрический, соосный;
Шестерни редуктора: Металлические;
Рабочий цикл: 10 %;
Рабочая температура: -20...+65 °С;
Степень защиты: IP54;
Компактная конструкция;
Расположение мотора: Параллельное.
------------------
СЕЕД13945:27200
