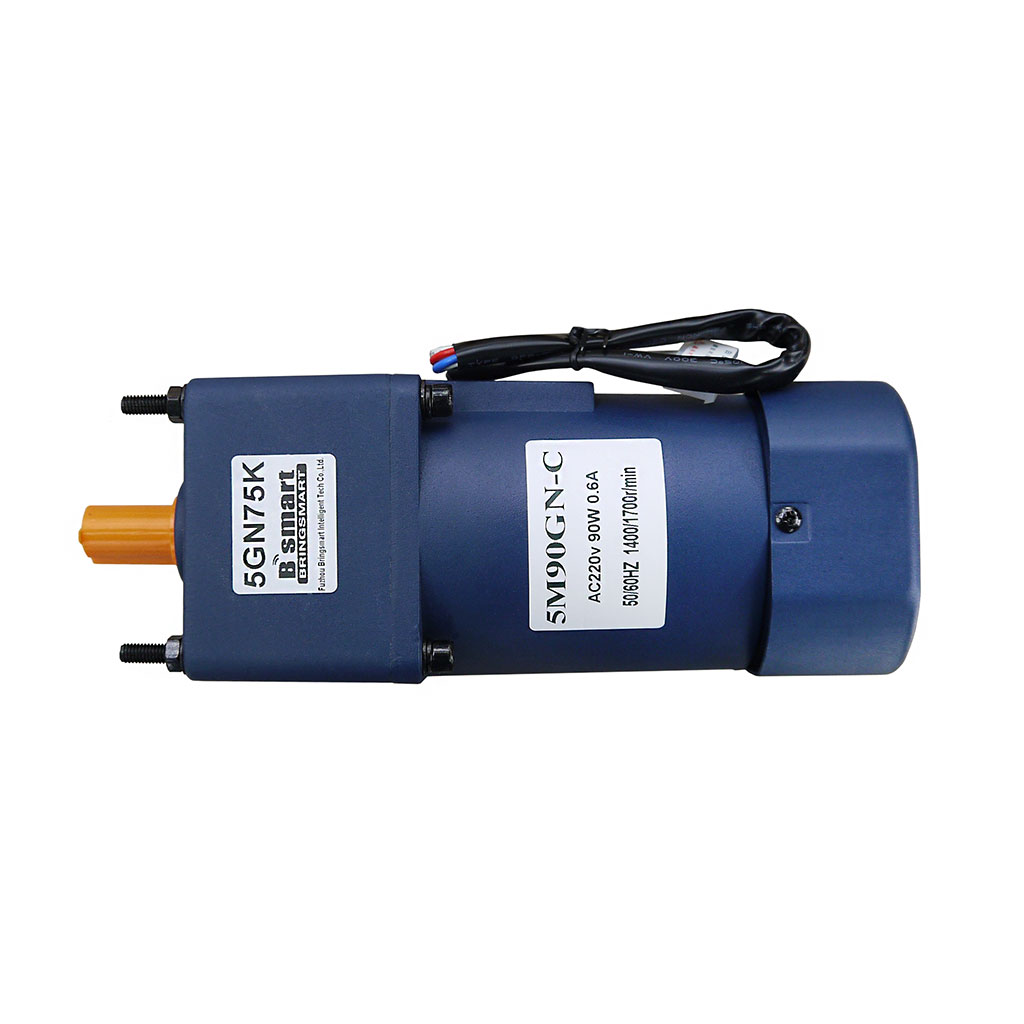

Мотор 2-фазный 5M90GN-C переменного тока 220В с редуктором 5GN75K 20 оборотов в минуту

Код товара: CTTL14952

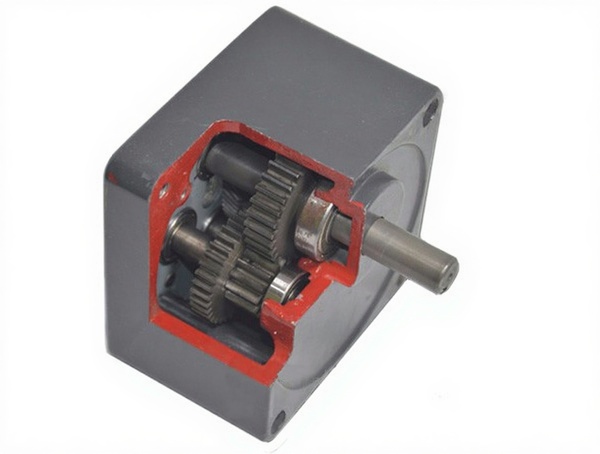

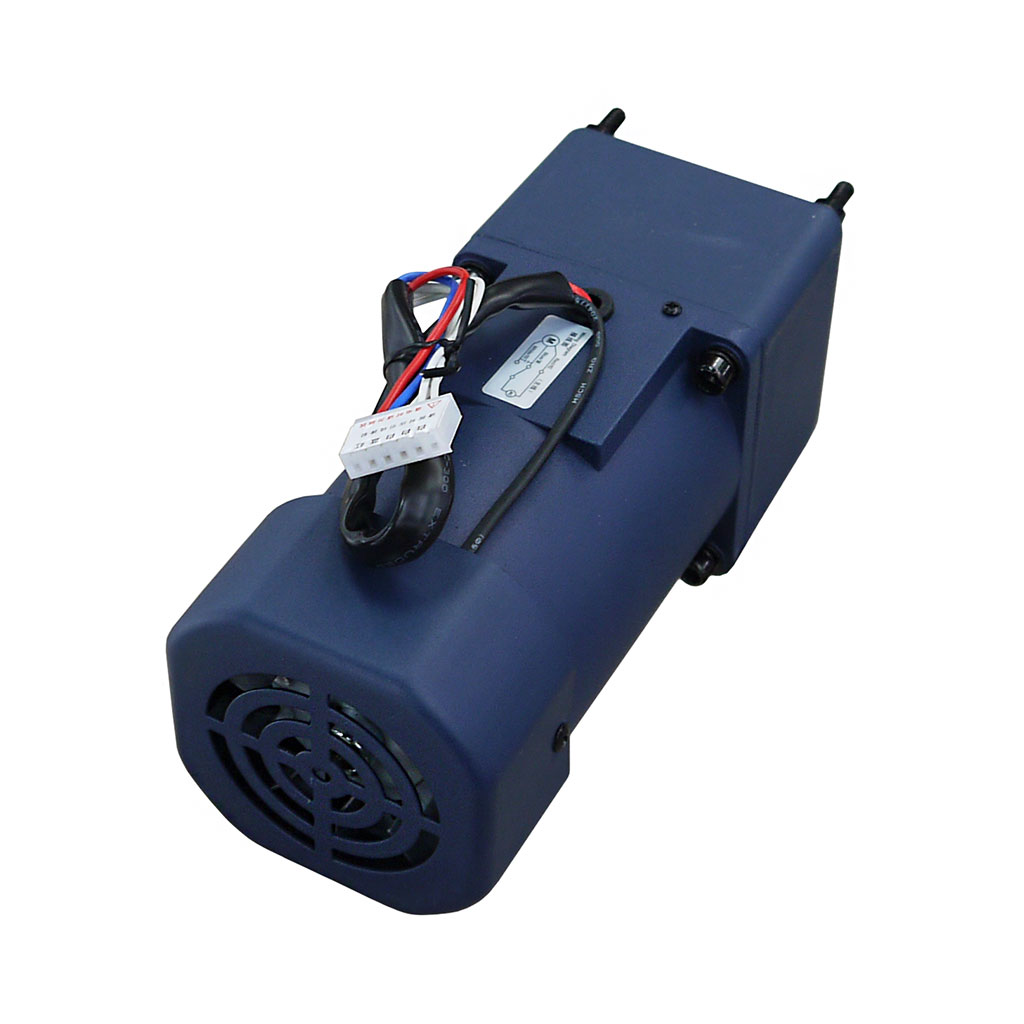

Промышленный мотор-редуктор 51K90RGN-C 20RPM собран на базе двигателя, рассчитанного на эксплуатацию в однофазных сетях переменного напряжения 220В 50/60Гц. На одной стороне двухстороннего вала установлен съёмный цельнометаллический параллельный редуктор, состоящий из нескольких ступеней шестерёнчатых передач с шарикоподшипниковой опорой. Редуктор влияет на изменение соотношений крутящего момента и скорости вращения между валом мотора и валом редуктора, снижая скорость и обеспечивая необходимое усилие на валу редуктора. С второй стороны вала закреплены металлические лопасти вентилятора, выполняющие функцию активного охлаждения корпуса двигателя. Механизм вентилятора накрыт защитным кожухом, в котором присутствует множество широких воздухозаборных отверстий, способствующих максимально свободной циркуляции воздушного потока при разностороннем вращении вала.

Мотор-редуктор 51K90RGN-CF поддерживает схемы подключения, предусматривающие вращение вала по часовой стрелке (прямое направление, CW) или против часовой стрелки (реверсивное направление, CCW). В условиях автоматического или ручного управления, запрещается быстрая смена направления без полной остановки мотора.

Подключение двигателя 5M90GN-CF к силовой сети с напряжением переменного тока

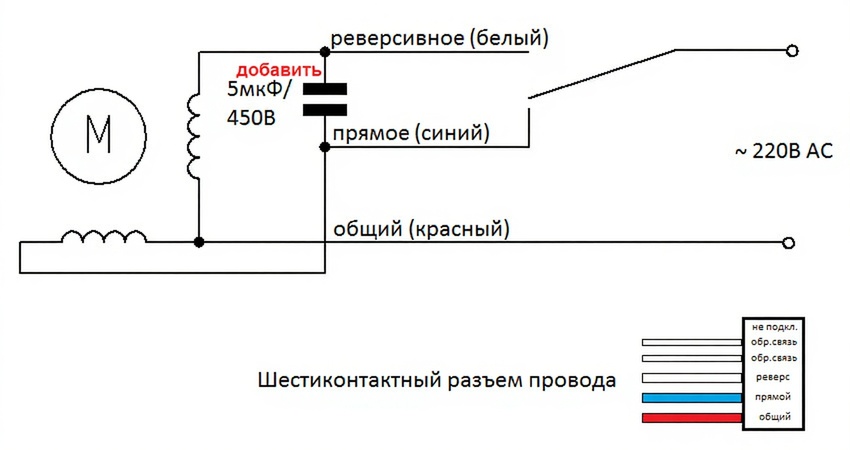

Конструкция статора двигателя 5M90GN-CF содержит две равнозначные обмотки для разгона (фазосдвигающая цепь) и постоянной работы двигателя, использующие метод вращающегося магнитного поля. Обмотки объединены между собой общим проводом — у двигателя выведены наружу три питающих провода. Выравниванием крутящего момента при вращении ротора однофазного электродвигателя должен заниматься пусковой конденсатор номиналом 5мкФ/450В, который необходимо самостоятельно включить в цепь питания. Установка конденсатора между независимыми выводами позволяет создать схему универсального управления, при котором можно переназначать роли для пусковой или рабочей обмоток, и выбирать таким образом направление вращения ротора. Пример подключения выводов обмоток мотора к силовой сети 220В переменного тока:

Кроме проводов питания двигателя, к 6-контактному разъёму выведены линии обратной связи из пары белых тонких проводов, предназначенные для совместного использования с блоками управления, учитывающие скорость вращения вала.

Блок управления двигателем BS-51, регулировка оборотов

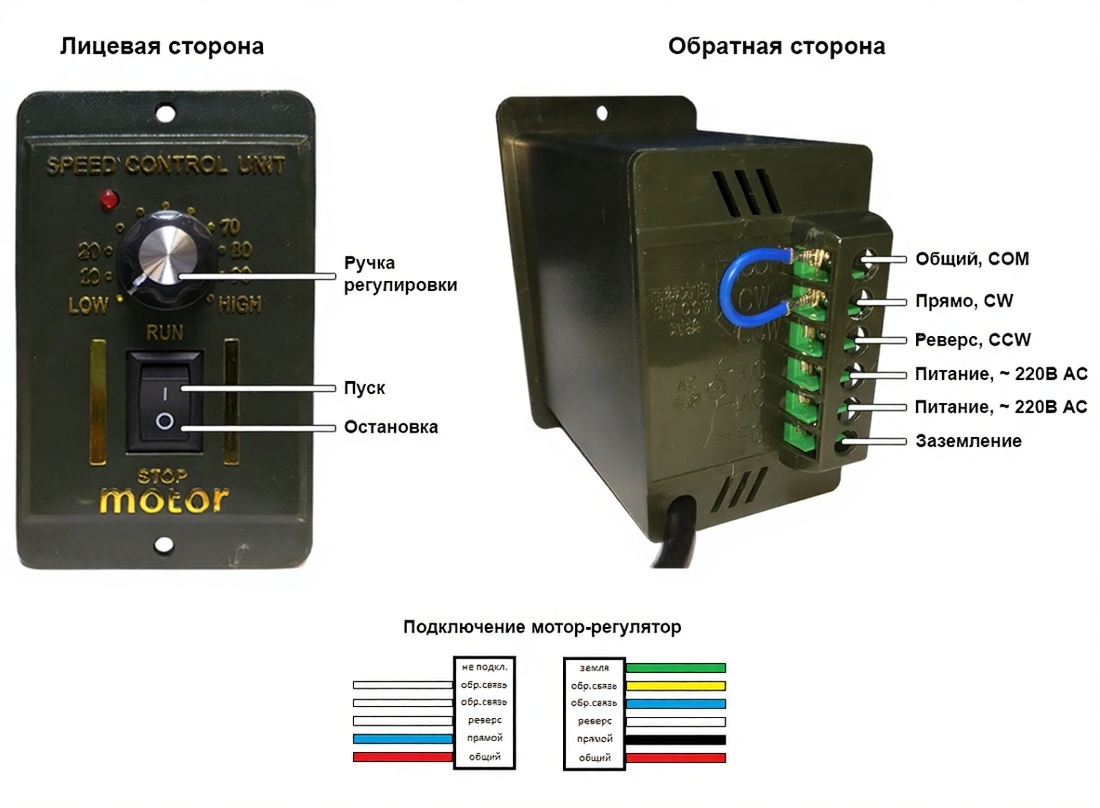

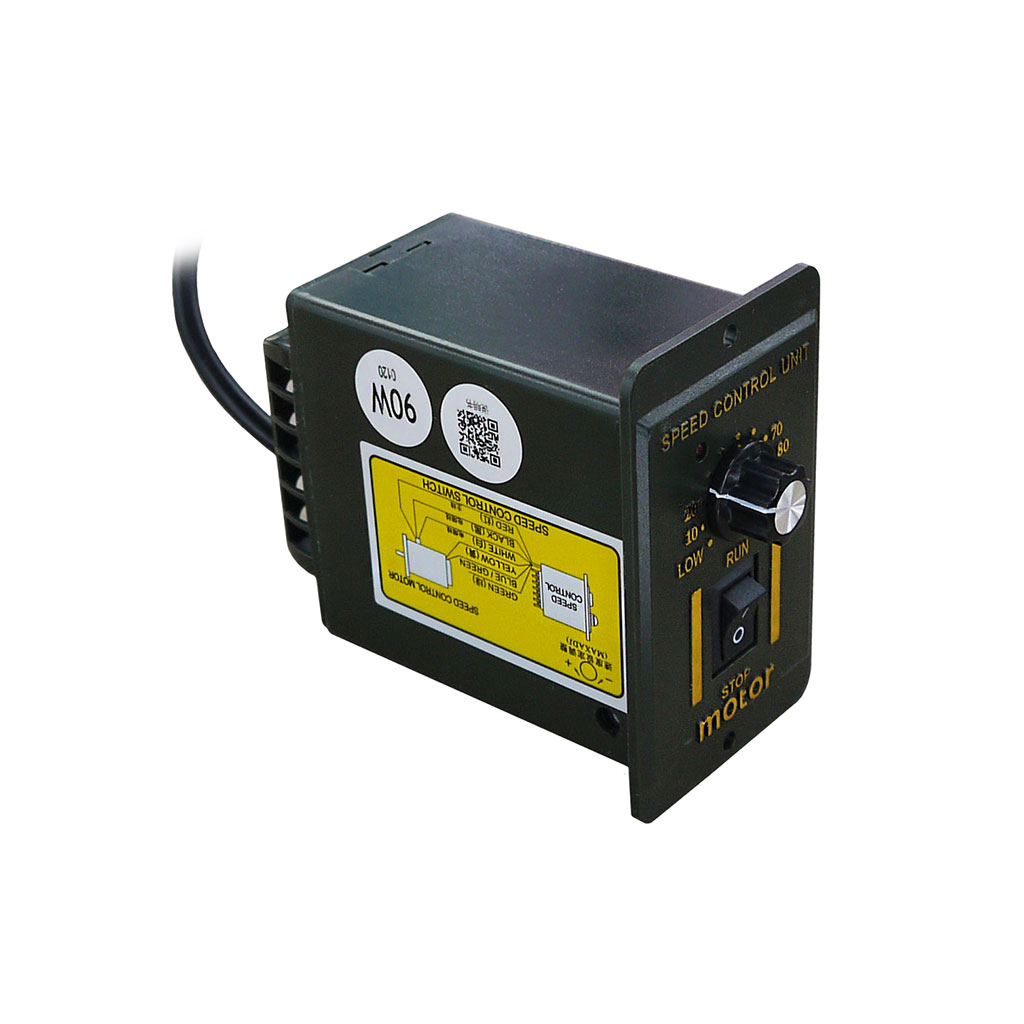

В комплектацию с мотором-редуктором переменного напряжения 5M90GN-CF входит регулятор оборотов BS-51 для однофазных конденсаторных двигателей мощностью не более 90Вт с 3-проводным подключением. Простые и интуитивно понятные элементы управления в виде поворотной ручки и двухпозиционного переключателя позволяют вручную запускать и останавливать двигатель, а также плавно регулировать скорость мотора в сторону ускорения или замедления. Для большей наглядности, на лицевую панель регулятора нанесена процентная шкала скорости мотора. Единственный светодиодный индикатор красного цвета отображает наличие напряжения в цепи питания. За установку направления вращения вала отвечает короткая проводная перемычка, связывающая соответствующие винтовые клеммы COM, CW и CCW. На продольной стороне корпуса регулятора расположено небольшое утопленное отверстие с подстроечным резистором. С его помощью корректируется отклонение фактической скорости от установленной.

Подключение регулятора к мотору-редуктору освобождает от добавления в схему питания пускового конденсатора — он заведомо помещён внутрь корпуса. При соединении 6-контактных штекера регулятора и разъёма мотора, следует соблюдать назначение проводных линий. Производитель изделия настоятельно не рекомендует замыкать и размыкать контакты, находящиеся под рабочим напряжением.

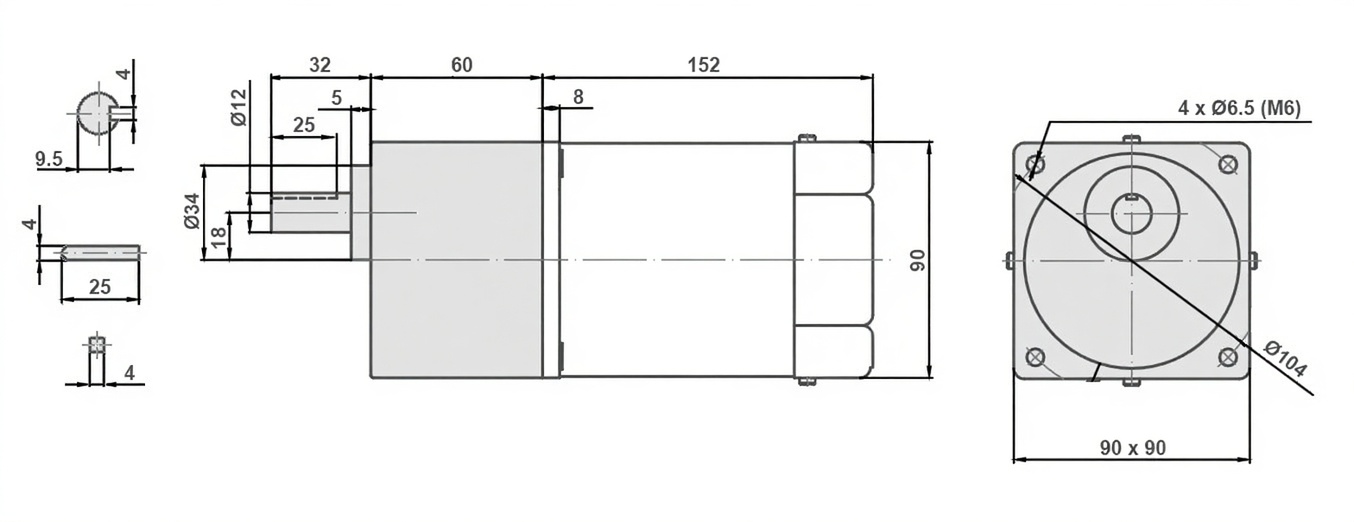

Физические размеры, мм
