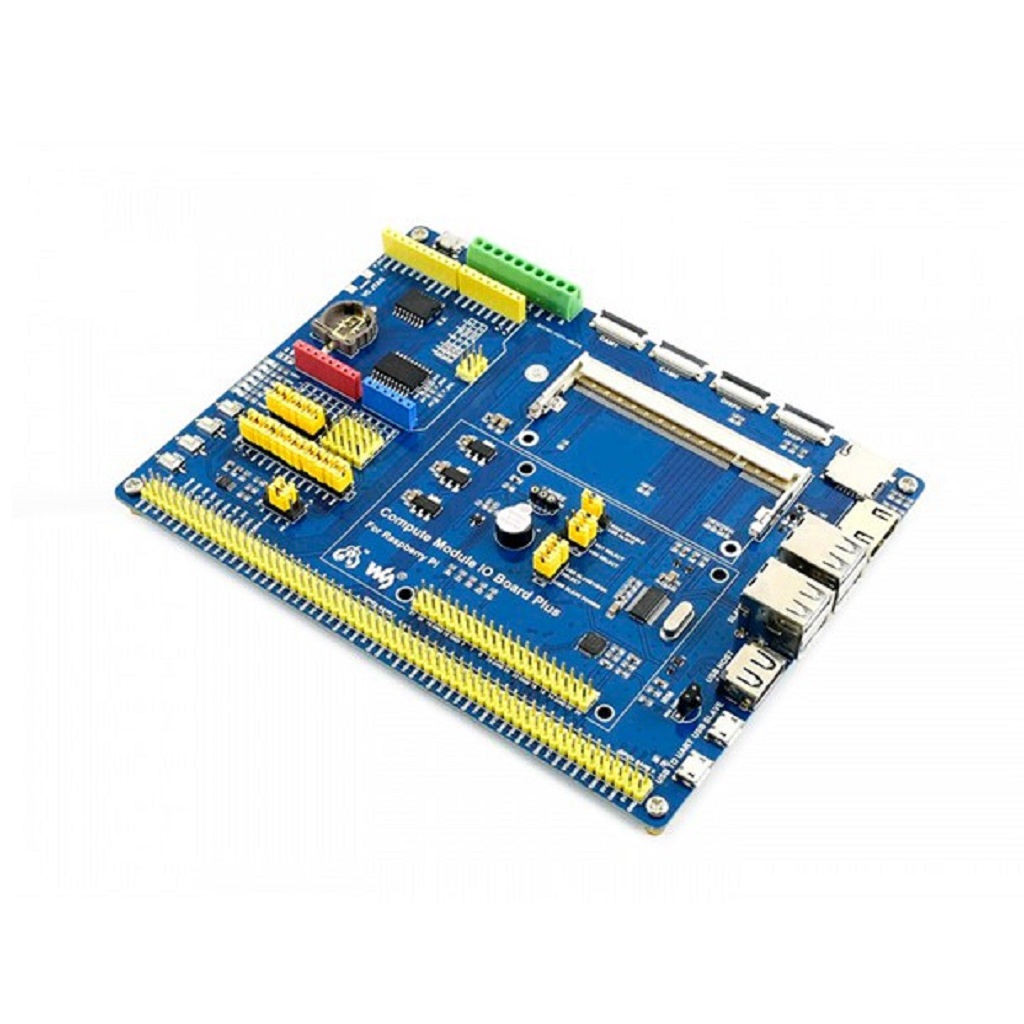

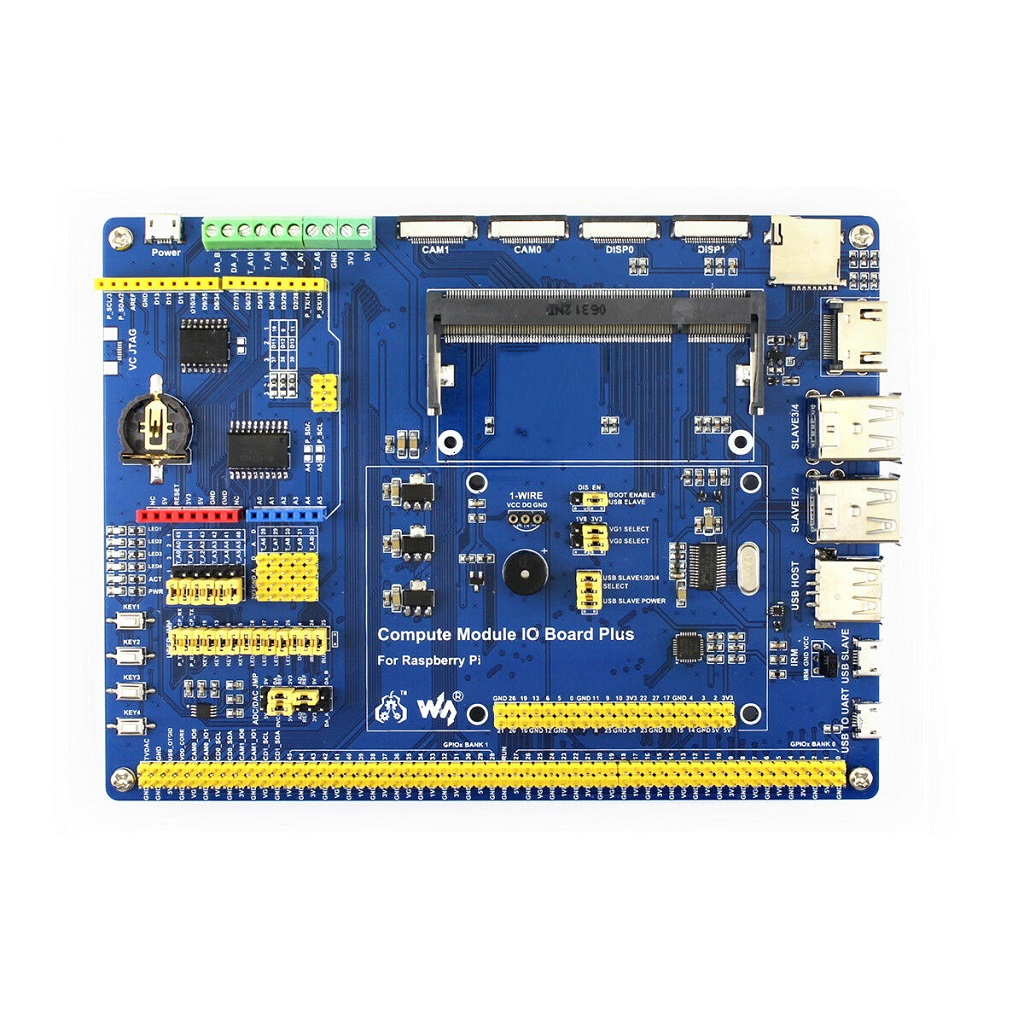

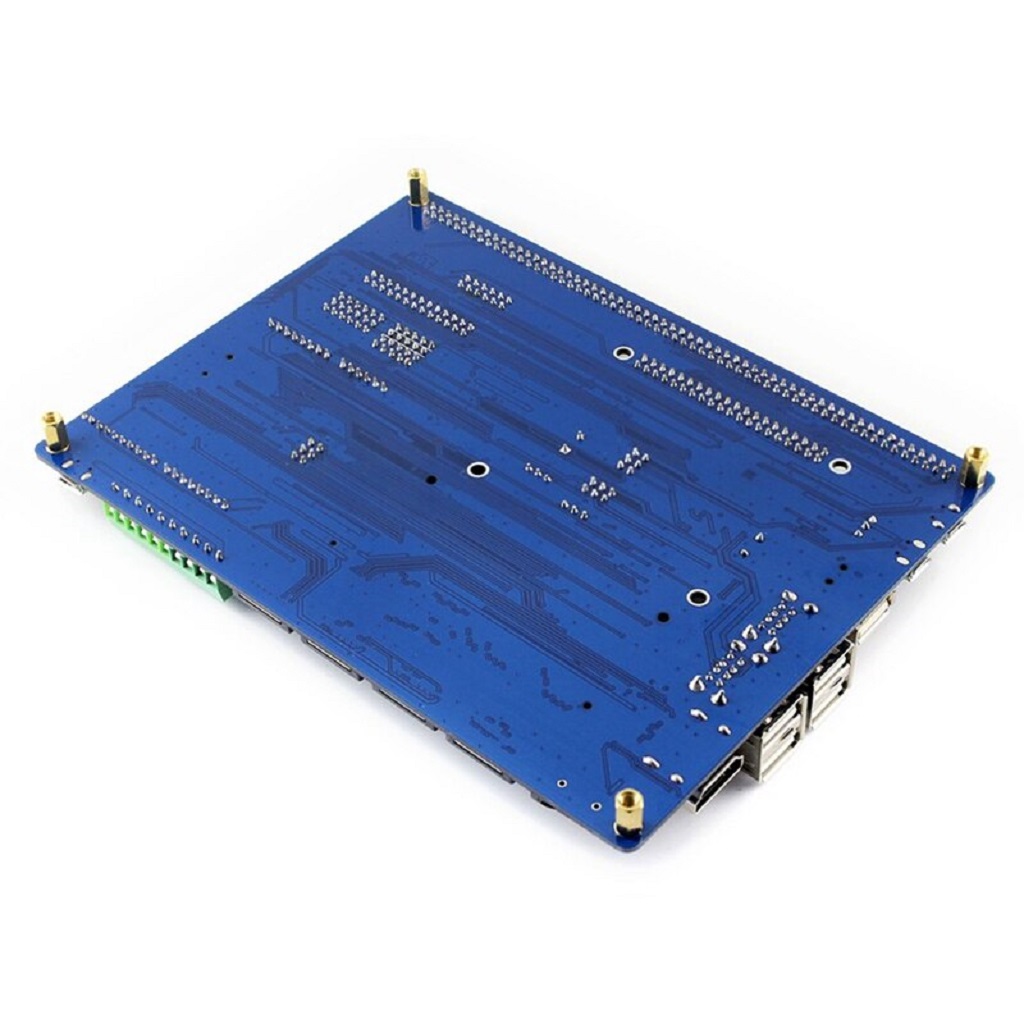

Compute Module IO Board Plus - отладочная плата ввода-вывода, в которую можно установить вычислительный модуль Raspberry Pi и использовать ресурсы одноплатного мини-ПК более гибко. Изделие совместимо с модулем Compute Module IO Board V3 от Raspberry Pi Foundation, а также с различными компонентами общего применения.

На отладочной плате имеется разъем Raspberry Pi GPIO для подключения различных плат Raspberry Pi HAT. Для подключения устройств, подобных цифровому датчику температуры DS18B20, плата обеспечена однопроводным интерфейсом 1-Wire. Для тестирования линий ввода-вывода, на плате имеются 4 кнопки, 4 светодиода и 1 зуммер. Встроенный USB HUB позволяет подключать большее число устройств USB. На плате также доступен ИК-приемник и ИК пульт дистанционного управления. Для целей отладки имеется встроенный USB-UART мост. Кроме того, изделие оборудовано интерфейсом для подключения датчиков, 10-разрядным 11-канальным АЦП 38 KSPS, 16-разрядным 2-канальный ЦАП и часами реального времени RTC.

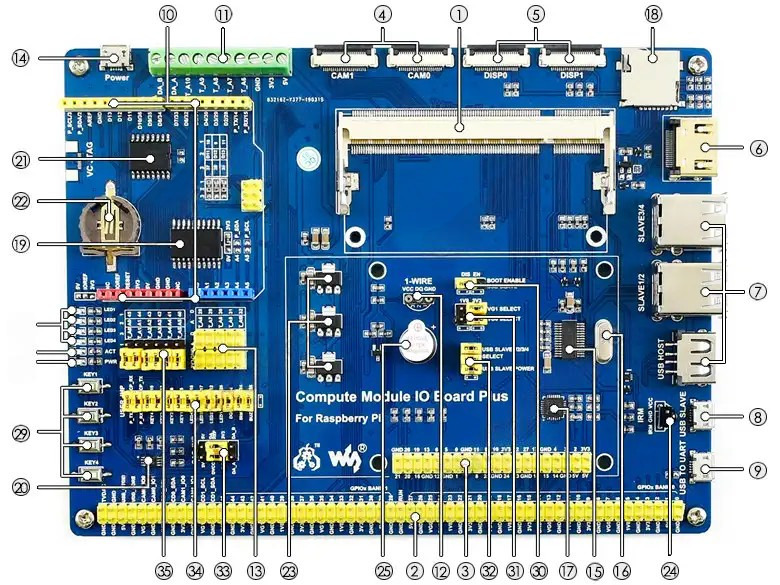

Компоненты и интерфейсы платы

1. Разъем для подключения вычислительного модуля (CM3 / CM3L / CM3+ / CM3+L)
2. GPIO разъем для вывода всех контактов вычислительного модуля (CM3 / CM3L / CM3+ / CM3+L)
3. Raspberry Pi GPIO разьем для подключения Raspberry Pi HAT
4. Интерфейс CSI для подключения камеры Raspberry Pi
5. Интерфейс DSI: порты дисплея, для подключения Raspberry Pi LCD
6. HDMI порт
7. USB-порты: для подключения USB-устройств
8. Интерфейс USB SLAVE: позволяет записать образ системы в вычислительный модуль 3
9. Интерфейс USB TO UART: для последовательной отладки
10. Разъем для подключения шилдов Arduino
11. AD / DA винтовые клеммы ввода / вывода
12. 1-WIRE интерфейс: для подключения устройств с одной шиной, таких как DS18B20
13. Интерфейс датчика
14. Порт питания: 5 В 2.5A
15. FE1.1S: чип USB HUB
16. 12 МГц кристалл
17. CP2102: конвертер USB TO UART
18. Слот для карты Micro SD
19. TLC1543: AD конвертер
20. DAC8552: 16-разрядный ЦАП, 2-канальный
21. DS3231: высокоточный чип RTC, интерфейс I2C
22. Держатель батареи RTC: поддерживает батареи CR1220
23. Регулятор напряжения: 3,3 В / 2,5 В / 1,8 В
24. LFN0038K: ИК-приемник
25. Зуммер
26. Индикатор мощности
27. Индикатор ACT: показывает состояние карты Micro SD
28. Пользовательские светодиоды
29. Ключи пользователя
30. Выбор BOOT:
EN: разрешить ПК доступ к SD-карте / eMMC через USB SLAVE
DIS: вычислительный модуль будет загружаться с SD-карты / eMMC
31. Выбор мощности VGx: настройка уровня ввода / вывода
32. Перемычка включения USB HUB: включение HUB и выбор мощности USB SLAVE
33. Конфигурация АЦП / ЦАП: конфигурации источника питания и опорное напряжение АЦП / ЦАП
34. Периферийная конфигурация: конфигурируйте контакты управления UART, пользовательские клавиши, пользовательские светодиоды, интерфейс 1-WIRE, ИК-приемник и зуммер
35. Arduino AD выбор:
Соедините 1 и 2: Arduino A0-A5 в роли цифрового контакта
Подключите 2 и 3: Arduino A0-A5 в роли входа АЦП

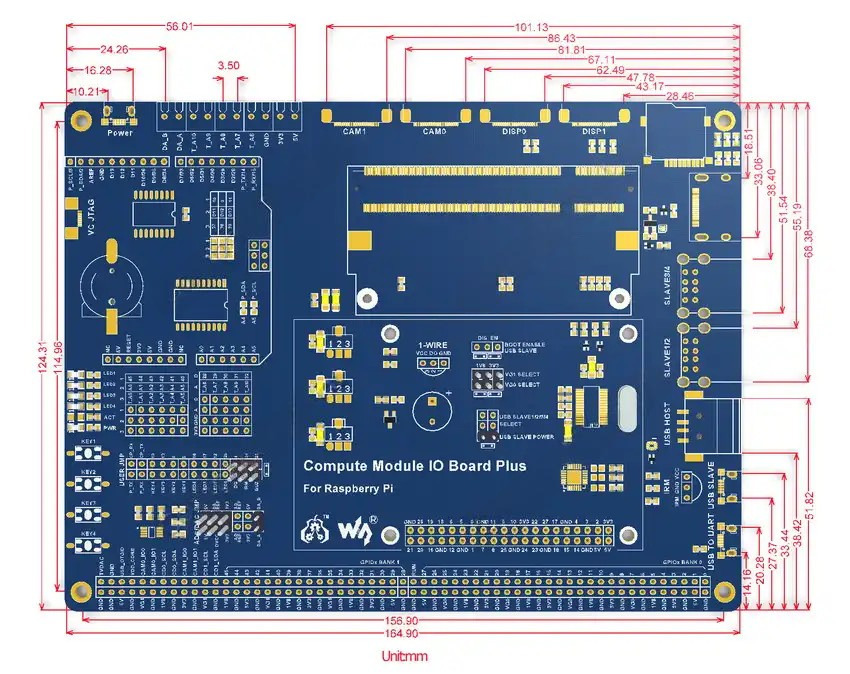

Физические размеры, мм

Программное обеспечение

1. Образ ОС для CM3/CM3L/CM3+/CM3+L (zip-архив);
2. Приложение RPiboot_setup для Windows (zip-архив);
3. Примеры программирования (zip-архив);

Документация

1. Руководство пользователя Compute Module IO Board Plus, V1.0 (англ., PDF);
2. Электрическая принципиальная схема Compute Module IO Board Plus (PDF);
