OV7725 camera module 300,000 pixels with FIFO STM32 driver strong OV7670
Код товара: CTTL11085
Есть в наличии| 920 c 1868 c |
| 920 c 1868 c |
 |
|
|
Технические характеристики

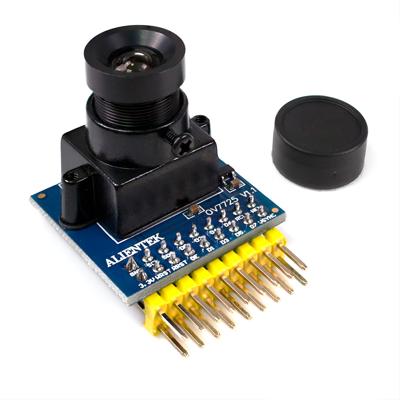

Модуль VGA-камеры на матрице OV7725 с интегрированным чипом FIFO-буфера AL422B предназначен для разработки приложений с элементами фото- и/или видеосъёмки. Чип OV7725 имеет разрешение 640х480 или 0.3МПикс. Модель камеры относиться к серии электронных цифровых продуктов ALIENTEK. Она оборудована 2-рядным 18-контактным (2x9) разъёмом подключения с шагом выводов 2.54мм. Коммуникационный разъём платы OV7725 MD V1.1 включает интерфейc последовательной шины управления камерой (Serial Camera Control Bus, сокр. SCCB) — 2/3-проводный аналог шины IIC/I2C (TWI). А также содержит 8-битную шину параллельной передачи данных. Монокристальный светочувствительный сенсор OV7725 имеет встроенный процессор обработки изображения, отвечающий за функции управления экспозицией, корректировки гаммы и баланса белого цвета, насыщенности цвета, масштабирования, помехоподавления и др. Высокое качество изображения в разрешении VGA, со сниженными или полностью устранёнными постэффектами шума, смазывания или размытия (блума), обеспечивают проприетарные технологии OmniPixel2. Камера OV7725 способна снимать с частотой до 60 кадров в секунду с разрешением VGA или с более высокой частотой до 120 кадров в секунду для разрешения 320х240 (QVGA). Поддерживаются несколько форматов вывода данных изображений: RGB, YUV или YCbCr. Выход OV7725 сопряжён с чипом Fifo-буфера AL422B, реализующего инструмент аппаратного управления видоепотоком с камеры. В добавок, буфер обеспечивает целостность передаваемых данных. Ёмкость буфера рассчитана на хранение двух кадров в разрешении QVGA.
Назначение выводов
| Имя |
Роль | Функция |
| 3V3 | напряжение +3.3В | Домен питания 3.3В DC |
| GND | общий | Домен питания 3.3В DC |
| /WRST | вход | Fifo-буфер AL422B. Сброс функции записи. Активный низкоуровневый сигнал |
| SCL | вход | Матрица OV7725. Линия тактирования интерфейса SCCB |
| /RRST | вход | Fifo-буфер AL422B. Сброс функции чтения. Активный низкоуровневый сигнал |
| SDA | вход-выход | Матрица OV7725. Линия двунаправленной передачи данных интерфейса SCCB |
| /OE | вход | Fifo-буфер AL422B. Функция управления выводом данных. Активный низкоуровневый сигнал |
| D0–D7 | выход | Fifo-буфер AL422B. Параллельная шина видеоданных |
| RCLK | вход | Fifo-буфер AL422B. Линия тактирования данных в режиме чтения |
| VSYNC | выход | Матрица OV7725. Сигнал строчной (вертикальной) синхронизации |
| /WEN | вход | Fifo-буфер AL422B. Функция управления режимом записи. Активный низкоуровневый сигнал |
Документация
- Руководство пользователя модулем ATK-OV7725 Alientek (кит., PDF);
- Спецификация на матрицу OmniVision OV7725 (англ., PDF);
- Спецификация на буфер FIFO AL422B (англ., PDF);
- Спецификация последовательной шины управления камерой SCCB (англ., PDF);
- Примечание к программному приложению OV7725 (англ., PDF);
- Решение проблем с матрицой OV7725 (кит., PDF);
Программное обеспечение
- Архив библиотек и примеров OV7725 (Хостинг: BAIDU. Пароль: 4tl5);
------------------
