WisBlock Environmental Sensor RAK1906

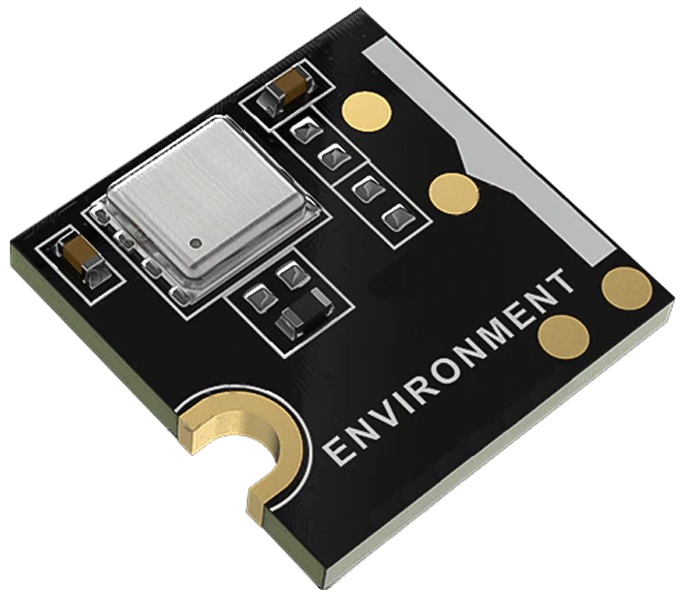

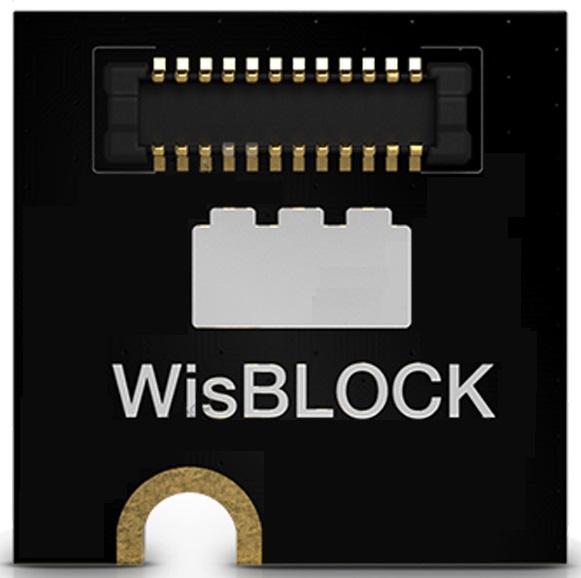

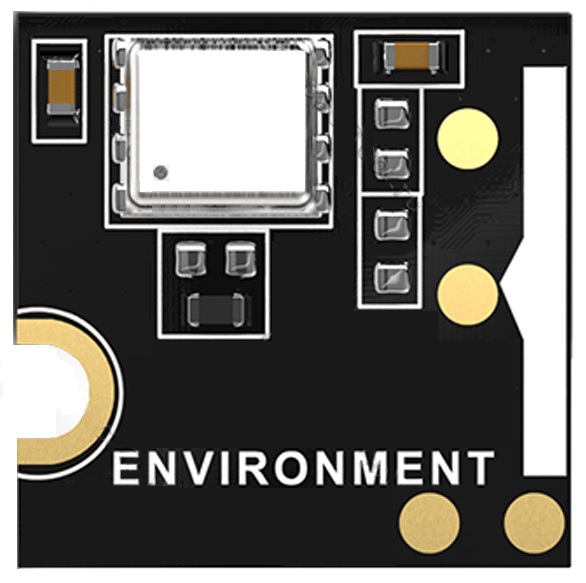

WisBlock Environmental Sensor RAK1906. Датчик окружающей среды 4-в-1  WisBlock Environmental Sensor RAK1906. Датчик окружающей среды 4-в-1  WisBlock Environmental Sensor RAK1906. Датчик окружающей среды 4-в-1
«Модуль RAK1906» — это цифровой сенсор, входящий в серию продуктов модульного конструирования WisBlock, ориентированную на создание систем сверхкомпактного электронного оборудования.
  Модуль построен на современном, высокоточном датчике Bosch BME680, и наделён возможностью измерения качества и состояния воздуха.
  RAK1906 способен определить не только температуру, влажность и атмносферное давление.
  Внутри сенсора имеется интегрированный газочувтствительный элемент, предназначенный для сбора информации о качестве окружающего воздуха.
  Совмещённый с вычислительным блоком RAK4631 WisBlock Core, представляет готовую к использованию систему наблюдения за воздушным окружением.
  RAK1906 может использоваться в самых разных приложениях, таких как персональный трекер качества воздуха, газоанализатор, метеостанция, система обнаружения газа, или другие IoT-устройства.
  Собранные данные могут быть переданы с применением беспроводных соединений LoRaWAN, LoRa точка-точка, и Bluetooth BLE.
  Модуль RAK1906 потребляет крайне мало электроэнергии, благодаря чему он является идеальным решением для создания компактных автономных приложений, работающих на маломощных батареях/аккумуляторах.
  В добавок, система WisBlock умеет управлять электропитанием датчиков и сенсоров, отключая или включая их в работу в нужное время, тем самым ещё больше экономя расход ресурсов источника питания.

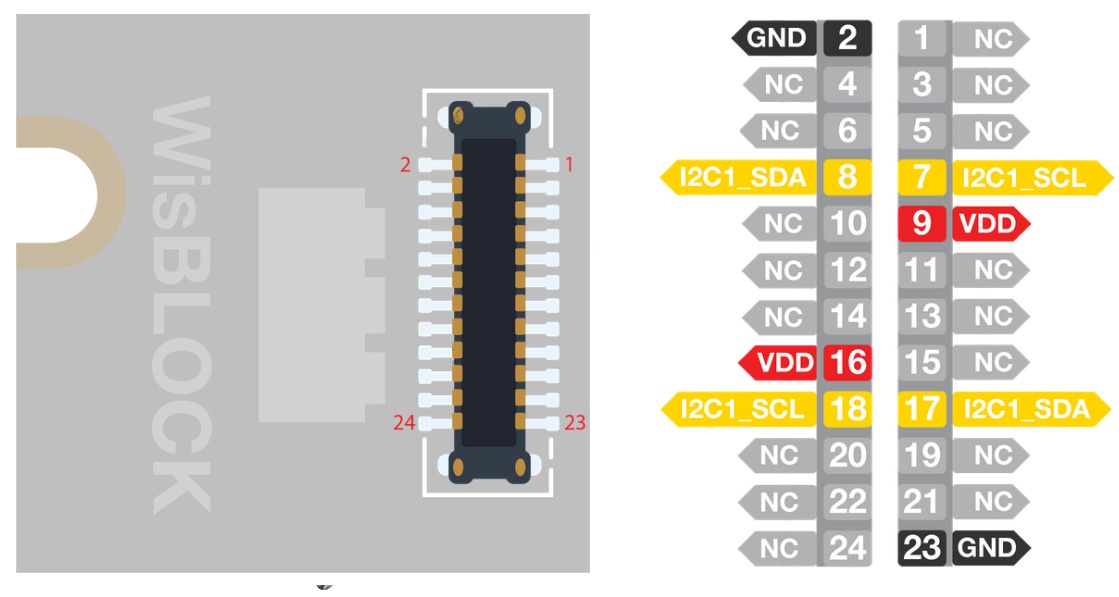

 Функциональное определение выводов WisBlock Environmental Sensor
  Многоканальный 24-контактный разъём на плате датчика WisBlock задействует выводы питания VDD и GND, а также линии последовательного интерфейса I2C (I2C1_SDA - данные, I2C_SCL - сигнал синхронизации данных). Остальные выводы не подключены.

Функциональное определение выводов WisBlock Environmental Sensor RAK1906. Датчика окружающей среды 4-в-1

  Адрес обращения к датчику по синхронной цифровой шине I2C: 0х76 (hex), 01110110 (bin).

 Образец монтажа WisBlock Environmental Sensor
  Модуль RAK1906 спроектирован для работы с базовой платой RAK5005-O, через которую сенсор воздушного окружения 4-в-1 получает питающее напряжение.
  Дополнительно для работы с сенсором потребуется вычислительный блок с интегрированным программируемым контроллером WisBlock Core.
  На изображении показан способ крепления RAK1906 к свободному слоту на верхней стороне RAK5005-O. Датчик может быть установлен в любой из четырех имеющихся слотов (A-D).
  ВНИМАНИЕ! Рекомендуется фиксировать плату винтами.

Образец монтажа WisBlock Environmental Sensor RAK1906. Датчика окружающей среды 4-в-1

  На лицевой стороне RAK1906 и прочих модулей WisBlock присутствует шелкографическая метка, указывающая на область приложения механического усилия для безопасного извлечения модуля из разъёма. Эта метка находится рядом с коннектором.
  Установку, извлечение, или замену одного модуля WisBlock на другой, следует выполнять после отключения питающего напряжения.

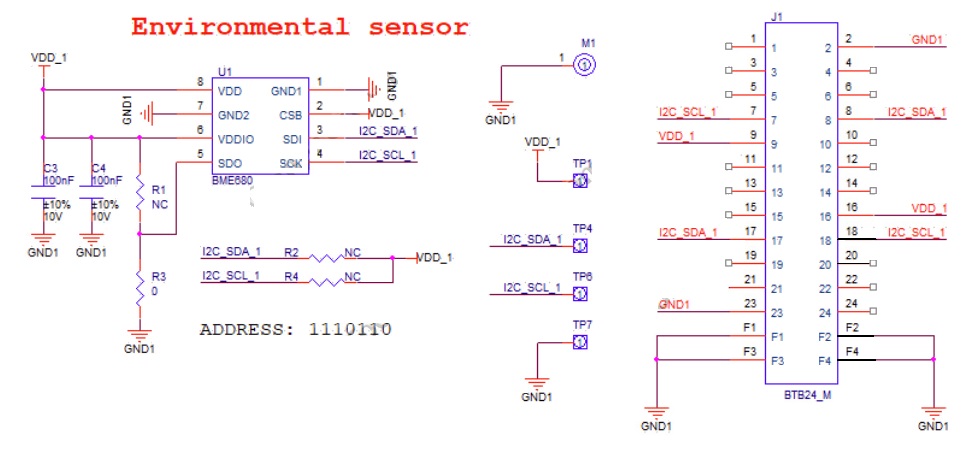

 Принципиальная схема WisBlock Environmental Sensor

Принципиальная схема WisBlock Environmental Sensor RAK1906. Датчика окружающей среды 4-в-1

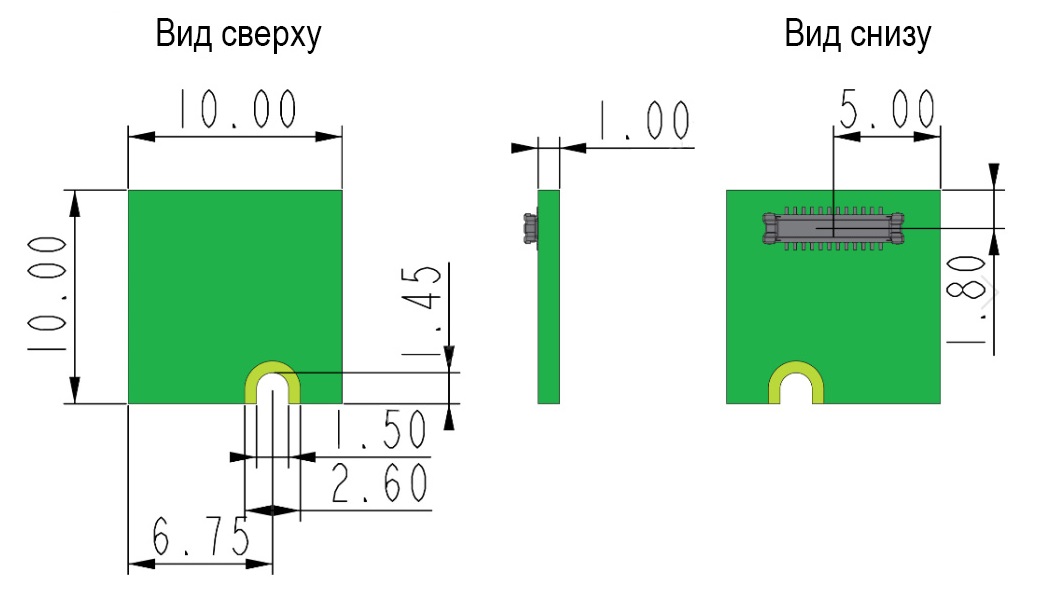

 Физические размеры WisBlock Environmental Sensor, [мм]

Физические размеры WisBlock Environmental Sensor RAK1906. Датчика окружающей среды 4-в-1

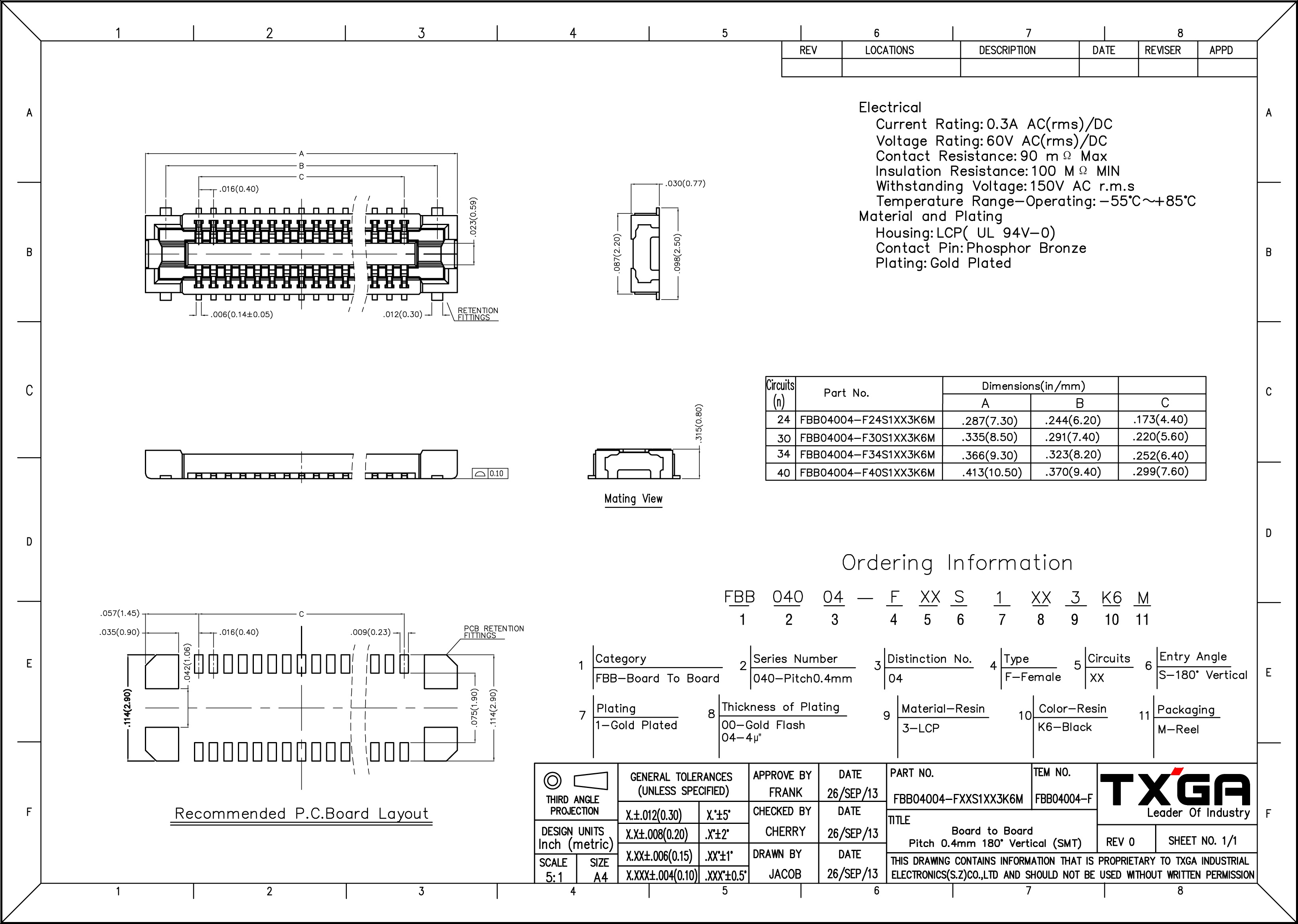

 Характеристики коннектора FBB WisBlock Environmental Sensor

Характеристики коннектора FBB, установленного на WisBlock Environmental Sensor RAK1906. Датчик окружающей среды 4-в-1


 Технические характеристики:
  • Напряжение питания: DC 1,8 В;
  • Поддерживаемое напряжение: DC 1,71...3,6 В;
  • Чувствительный элемент: Bosch BME680;
  • Энергопотребление:
    ¤ В режиме сна: 0,15 мкА;
    ¤ В режиме измерения влажности: 340 мкА;
    ¤ В режиме измерения давления: 714 мкА;
    ¤ В режиме измерения температуры: 350мкА;
  • Диапазоны измерения:
    ¤ Температуры: -40...+85 °C;
    ¤ Влажности: 0...100 %;
    ¤ Давления: 300 Па...1100 гПа;
  • Погрешность измерения:
    ¤ Температуры (0...65 °C): ±1 °C;
    ¤ Влажности (20...80 % r.H., при 25 °C, включая гистерезис): ±3 r.H.;
    ¤ Давления (0...65 °C): ±0,6 гПа;
  • Время отклика газового датчика: Менее 1 секунды;
  • Выходые данные датчика газа: индекс качества воздуха внутри помещения (iAQ);
  • Интерфейс: I2C;
  • Размеры модуля: ~10×10×2 мм;
  • Масса: ~1 г.




 Полезные ссылки:
  • Репозиторий исходного кода WisBlock на сайте GitHub;
  • Краткое руководство пользователя системы WisBlock;
  • Руководство по дизайну индивидуальных сенсорных модулей;
  • Пример программирования RAK1906 для всех моделей WisBlock Core;
  • Пример программирования RAK1906 для WisBlock Core RAK4631;
  • Пример программирования RAK1906 для WisBlock Core RA11200.
------------------
