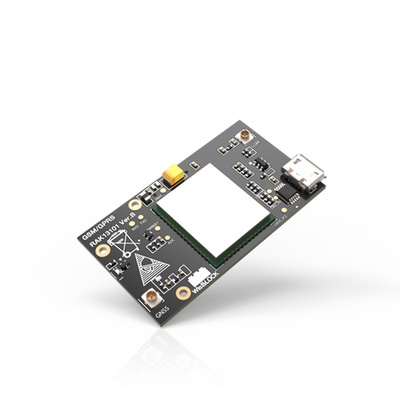

WisBlock Wireless RAK13101 Модуль GSM/GPRS/GNSS
Код товара: CTTL15634
Есть в наличии| 4340 c |
| 4340 c |
 |
|
|
Технические характеристики
GSM/GPRS
GNSS
Комплектация
Беспроводной модуль RAK13101 WisBlock Wireless GSM/GPRS (WisBlock IO) входит в серию продуктов модульного конструирования WisBlock, ориентированную на создание сверхкомпактного электронного оборудования. Беспроводной модуль GSM/GPRS расширяет существующую элементную базу аппаратных возможностей WisBlock. Плата RAK13101 добавляет в систему средство коммуникации в сетях сотовой связи стандарта GSM с возможностью пакетной передачи данных GPRS. Модуль полностью совместим со спутниковыми GNSS-системами GPS, GLONASS, BeiDou, QZSS, предоставляющие WisBlock-устройству пакетную информацию, применимую для определения персональных геолокационных координат.
Чип Quectel MC20 отличается несколькими расширенными аппаратно-программными технологиями, способствующими улучшению функционирования геолокационной составляющей. Благодаря внедрению A(ssisted)-GPS технологии EASY, система Quectel MC20 поддерживает обработку справочной информации из пересылаемых со спутников данных альманаха и эфемериса. Имея представление о грубом положении, времени и статусе спутника, система MC20 помогает до 5 секунд сократить продолжительность сеанса захвата сигнала спутника для получения первичных данных (Time-to-First-Fix) в режиме тёплого старта GPS-приёмника. На протяжении первых трёх дней с момента приёма сообщения из эфемериса, система в автоматическом режиме способна рассчитывать и предсказывать орбиту, сохраняя полученные сведения в своей внутренней памяти. Вдобавок, для достижения кратчайшего времени в режиме холодного старта, офлайновая технология EPO расширенного предсказателя орбит (аббр. от Extended Prediction Orbit) позволяет системе MC20 обращаться к MTK-серверу по каналам GSM/GPRS, и загружать 4КБ данных с 6-часовым предсказанием, и с последующим дополучением оставшихся 48КБ данных EPO с данными о трёх-дневном периоде.
Ультрамалые коннекторы, применяемые в WisBlock IO для соединения различных модулей системы с базовой платой, не просто уменьшают занимаемое устройством пространство, но и обладают высокоскоростной коммуникационной шиной. Через шину ввода/вывода стандартизированного 40-контактного коннектора WisBlock IO, чип Quectel MC20 соединяется с процессорным блоком WisBlock Core по асинхронной цифровой шине UART. Основанный на фирменных текстовых АТ командах, способ оперирования чипом беспроводной сотовой связи MC20 позволяет в упрощённой форме управлять модулем GSM/GPRS RAK13101.
RAK13101 рекомендован как идеальное, энергоэфективное решение для создания компактных маломощных автономных приложений, работающих на батареях/аккумуляторах. Система WisBlock способна управлять электропитанием модулей, отключая или включая их в работу в нужное время, тем самым ещё больше экономя ресурсы источника питания.

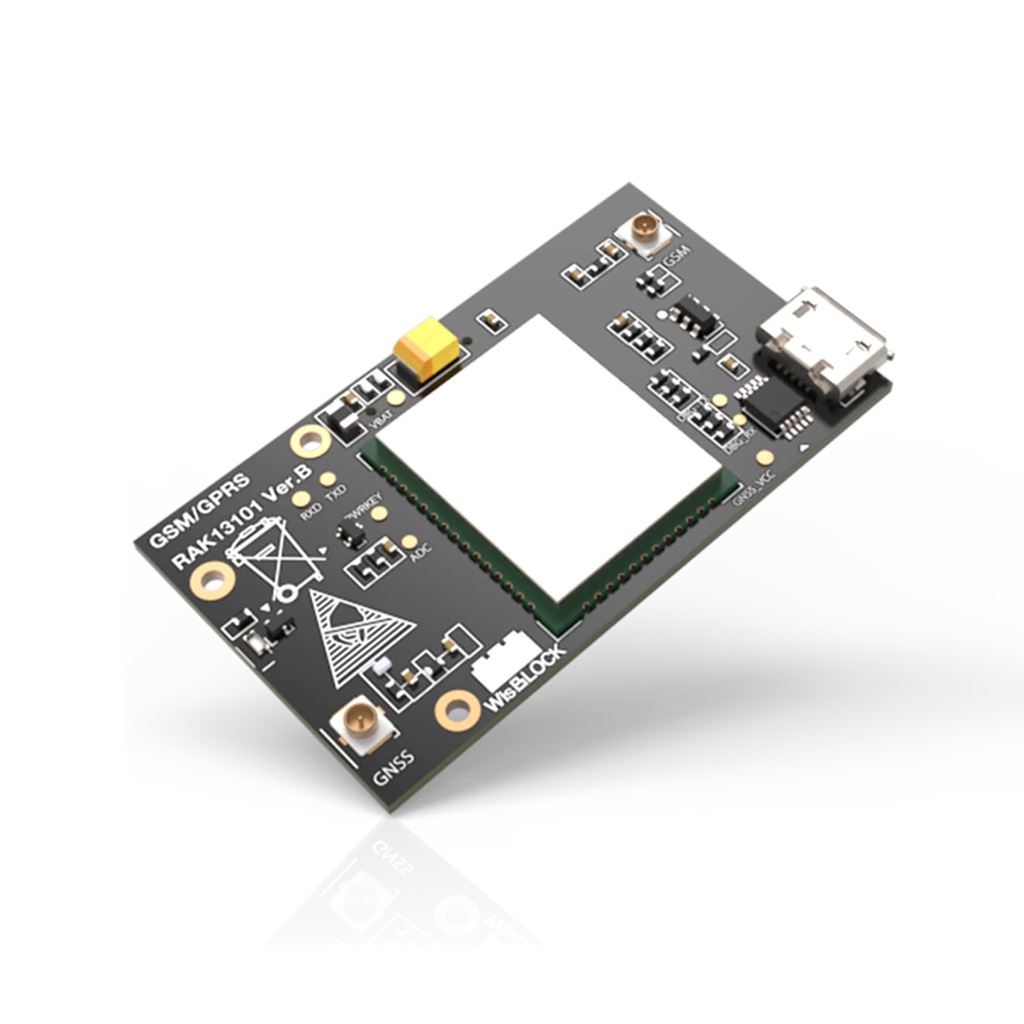

Расположение основных компонентов RAK13101 GSM/GPRS WisBlock
|
Образец монтажа
Модуль RAK13101 Wireless GSM/GPRS разработан для установки в 40-контактный слот WisBlock IO, имеющийся в распоряжении полноразмерных базовых плат наподобие RAK5005-O. Правильное расположение платы приведено на изображении ниже, подключение с разворотом в противоположном направлении к коннектору "IO Slot" не предусмотрено в системе WisBlock.
| Примечание. Рекомендуется винтовое крепление платы для надёжного соединения контактов WisBlock-разъёма, предотвращающее его расстыковку в условиях тряски или вибрации. |
|
На лицевой стороне RAK13101 и прочих модулей WisBlock присутствует шелкографическая метка, указывающая на область приложения механического усилия для безопасного извлечения модуля из разъёма. Эта метка обычно находится рядом с коннектором.
| Примечание. Установку, извлечение, или замену одного модуля WisBlock на другой, следует выполнять в состоянии отключенного питающего напряжения. |
Отладочный порт Micro-USB
Модуль RAK13101 оснащён коннектором Micro-USB для подключения к host-устройствам. Порт предназначен исключительно для вывода журналов с отладочной информацией на скорости 460800 бит/сек, автоматически генерируемой чипом MC20 в реальном времени. Линии USB+ и USB- шины данных USB сопряжены с 3.3В питанием. Отладочный порт не имеет иных внутренних подключений для ввода данных или питания цепей модуля, не активен в состоянии обесточенного чипа Quectel MC20. Схема USB соединения дополнена ESD-защитой из TVS-диодного массива.
Антенны GSM и GNSS
На плате модуля RAK131010 предусмотрены два порта формата U.FL IPEX для присоединения внешних высокочастотных антенн сотовой связи GSM/GPRS и спутниковой навигации GPS/GNSS. Чип MC20 предусматривает программное управление питанием блока GNSS с помощью текстовой команды AT+QGNSSC.
| Примечание. Используемые приёмопередатчиком MC20 антенны GSM/GNSS должны быть присоединены к соответсвующим портам перед каждым включением модуля RAK13101. Отсутствие антенны может привести к непоправимой порче внутренней схемы. |
Назначение выводов 40-pin разъёма Wisblock
|
Назначение выводов, функции
Питание и управление модулем WisBlock Wireless RAK13101
Пиковое потребление тока приёмопередатчиком в режиме связи GSM/GPRS достигает 1600 мА. Для режима спутниковой связи GPS/GNSS, модулю беспроводной связи требуется дополнительные минимальные 150 мА. Пропускной способности основного регулятора напряжения с выходным током 750 мА, имеющегося в схеме базовой платы, не достаточно для питания Quectel MC20. По этой причине, многоконтурная система распределения электроэнергии в схеме RAK13101 задействует батарейный вывод VBAT для питания чипа Quectel MC20 с портами присоединяемых антенн напрямую от 4.2-вольтового аккумулятора, и 3.3-вольтовый вывод 3V3 (VDD) для подведения напряжения к интегрированному USB-UART TTL преобразователю сигналов CH340E отладочного разъёма Micro-USB. Рекомендованный отдаваемый ток для перезаряжаемого источника электроэнергии составляет не менее 2000 мА.
С помощью команды AT+QADC, модуль RAK13101 позволяет отслеживать актуальный уровень заряда используемого источника электроэнергии. Контакт VBAT соединён с внутренним аналоговым входом 10-разрядного цифро-аналогового преобразователя Quectel MC20 через резистивный делитель напряжения.
В исходном состоянии Quectel MC20 находится в режиме отключенного питания. Включение или выключение чипсета осуществляется подачей кратковременного высокоуровневго импульса продолжительностью около 1 сек на вывод WIS_PWRKEY. Режим отключения питания доступен на программном уровне, через команду AT+QPOWD.
Светодиодные индикаторы состояния
Единственный зелёный светодиодный индикатор состояния сетевого подключения NETLIGH в модуле RAK13101 находится рядом с гнедом спутниковой GNSS-антенны. Текущее состояние определяется периодичностью включения индикатора:
Электрическая принципиальная схема модуля WisBlock Wireless RAK13101 GSM/GPS Quectel MC20
|

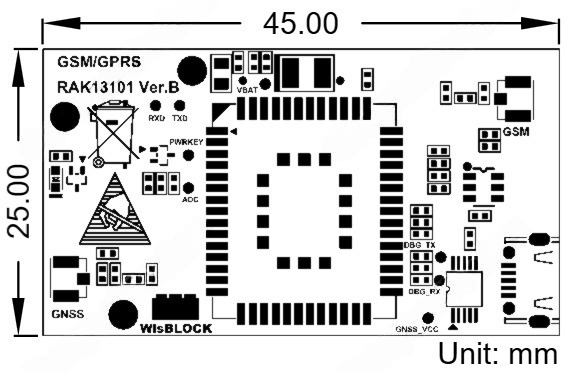

Физические размеры, мм
|
Техническая документация
- Аппаратный дизайн Quectel MC20 V1.0 (англ., PDF);
- Справочник управляющих АТ команд для Quectel MC20 V1.0 (англ., PDF);
- Справочник управляющих АТ команд GNSS для Quectel MC20 V1.1 (англ., PDF);
- Характеристики коннекторов FBB (.PNG);
Полезные ссылки
- Репозиторий исходного кода WisBlock на сайте GitHub;
- Краткое руководство пользователя системы WisBlock;
- Руководство по дизайну индивидуальных интерфейсных модулей
; - Пример программирования RAK13101;
------------------
